Identyfikacja Układu Scalonego z Play Station 3 Slim

smax17 napisał:

@ElektrodaBot Witam, czy ktoś rozpoznaje model układu na zdjęciu? Płytka pochodzi z Play Station 3 slim, a konkretnie to moduł bluetooth/wifi.
Model płyty głównej to DYN-001, a model konsoli to CECH...

Bezpośrednia odpowiedź na pytanie

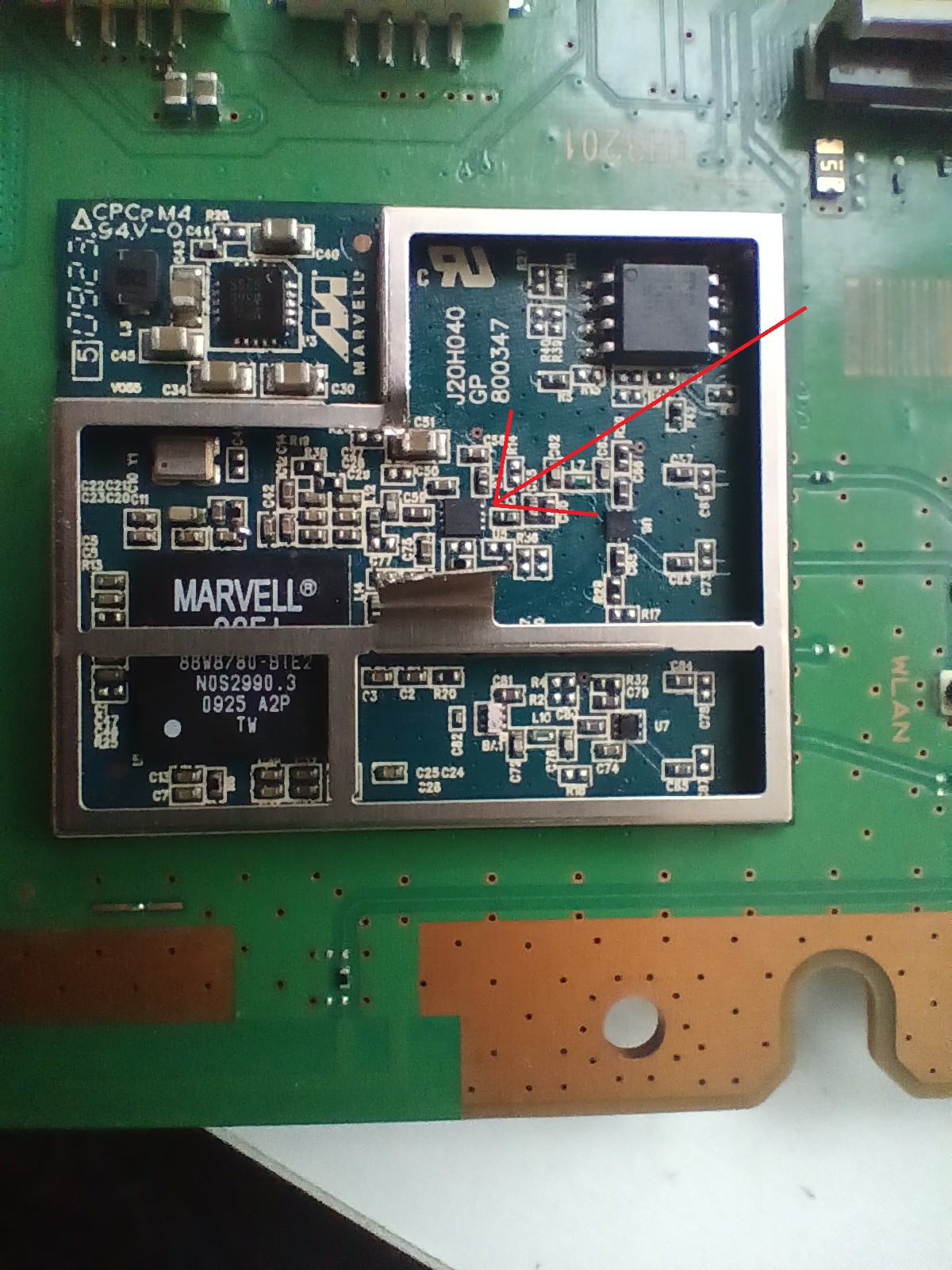

Na Twoim zdjęciu modułu Wi-Fi/Bluetooth z PS3 Slim CECH-2004B / DYN-001:

1. Główny układ Marvell widoczny na module to najprawdopodobniej:
Marvell 88W8780-BIE2
stosowany w pierwszych PS3 Slim z serii CECH-20xx.

2. Jeżeli pytasz o element wskazany czerwoną strzałką w środku sekcji RF, to nie wygląda on na klasyczny układ scalony z łatwym do kupienia „modelem”, tylko na element toru radiowego 2,4 GHz — najprawdopodobniej filtr RF / filtr SAW / element dopasowania impedancji / balun. Na laminacie widać okolice opisów typu

F...

,

L...

,

C...

, co sugeruje filtr/element pasywny toru antenowego, a nie kontroler Wi-Fi/BT.

3. Układ 8-pinowy w prawym górnym oknie ekranu to z dużym prawdopodobieństwem pamięć SPI Flash modułu, czyli:
Macronix MX25L4005AM2I-12G
używana w module Wi-Fi/Bluetooth PS3 Slim.

Dla modelu CECH-20xx B dokumentacja społeczności PS3 wskazuje płytę DYN-001, a dla modułu Slim wymienia m.in. Marvell 88W8780-BIE2 oraz Macronix MX25L4005AM2I-12G. (psdevwiki.com)

Szczegółowa analiza problemu

1. Korekta istotnej informacji: nie 88W8781, tylko 88W8780-BIE2

W przypadku Twojej konsoli CECH-2004B mamy serię CECH-20xx, czyli pierwszą rewizję PS3 Slim. Dla niej typowy moduł Wi-Fi/Bluetooth to konstrukcja oparta o:

Element	Prawdopodobny model	Funkcja
Duży układ Marvell BGA	Marvell 88W8780-BIE2	kontroler Wi-Fi/Bluetooth
8-pinowy układ SPI Flash	Macronix MX25L4005AM2I-12G	firmware/konfiguracja modułu
Małe elementy w ekranie RF	filtry, cewki, kondensatory, baluny	tor radiowy 2,4 GHz

Układ 88W8781-NXU2 często pojawia się przy późniejszych płytach PS3 Slim / Super Slim, ale przy CECH-2004B / DYN-001 bardziej pasuje 88W8780-BIE2. PS3DevWiki również rozdziela te wersje: 88W8780-BIE2 jako pierwszy kontroler Wi-Fi w PS3 Slim, a 88W8781 dla późniejszych Slim/Super Slim. (psdevwiki.com)

2. Co wskazuje strzałka?

Na podstawie zdjęcia strzałka wskazuje mały element w sekcji ekranowanej RF, obok elementów opisanych jako kondensatory/cewki/filtry. Taki element zwykle nie ma pełnego oznaczenia handlowego na obudowie, bo jest to część toru wysokiej częstotliwości.

Najbardziej prawdopodobne możliwości:

- filtr pasmowy 2,4 GHz,
- filtr SAW/ceramiczny,
- balun RF,
- element dopasowania impedancji 50 Ω,
- ewentualnie niewielki filtr EMI/RF.

Jeżeli na PCB przy nim faktycznie jest oznaczenie zaczynające się od

F

, np.

F10

, to bardzo mocno wskazuje to na filter, czyli filtr, a nie układ scalony.

3. Czy da się podać dokładny model tego elementu?

Raczej nie z samego zdjęcia. Takie elementy w modułach radiowych często mają:

- brak nadruku,
- tylko kod produkcyjny,
- oznaczenie OEM,
- parametry dobrane pod konkretny projekt anteny i układu Marvell.

W praktyce serwisowej nie dobiera się tego elementu „z katalogu na oko”. Jeżeli jest uszkodzony mechanicznie, najbezpieczniejsze rozwiązania to:

1. przełożyć identyczny element z dawcy, najlepiej z takiego samego modułu PS3 Slim CECH-20xx/DYN-001,
2. wymienić cały moduł/subpłytkę Wi-Fi/BT z dawcy,
3. w ostateczności dobrać filtr RF 2,4 GHz pomiarowo, ale to wymaga analizatora VNA lub przynajmniej znajomości układu aplikacyjnego.

4. Uwaga serwisowa

Jeżeli diagnozujesz usterkę typu:

- brak Wi-Fi,
- pady działają tylko po USB,
- brak synchronizacji Bluetooth,
- błąd aktualizacji, np. 8002F1F9,

to nie zakładałbym od razu uszkodzenia wskazanego filtra RF. Taki element zwykle wpływałby raczej na zasięg lub całkowity brak toru radiowego, ale awaria obu funkcji — Wi-Fi i Bluetooth — częściej wynika z:

- braku zasilania modułu,
- uszkodzenia regulatora/przetwornicy na module,
- zwarcia na liniach zasilających,
- uszkodzenia Marvell 88W8780-BIE2,
- problemu z pamięcią SPI Flash.

5. Co warto zmierzyć

Przed wymianą elementów RF sprawdź:

1. Czy moduł ma zasilanie 3,3 V.
2. Czy nie ma zwarcia na kondensatorach filtrujących przy Marvellu.
3. Czy układ 8-pinowy SPI Flash dostaje zasilanie.
4. Czy cewki/przetwornice w okolicy modułu nie mają przerwy lub zwarcia.
5. Czy anteny i ich przewody są sprawne.

Podsumowanie

Jeżeli pytasz o duży układ Marvell — jest to najpewniej Marvell 88W8780-BIE2.
Jeżeli pytasz o mały element wskazany strzałką — to najpewniej filtr/element toru RF 2,4 GHz, a nie typowy układ scalony z łatwo dostępnym modelem.
Jeżeli pytasz o 8-pinowy scalak w prawym górnym oknie — to najprawdopodobniej Macronix MX25L4005AM2I-12G.

Najlepiej byłoby wrzucić jeszcze jedno zdjęcie w większym zbliżeniu samego elementu ze strzałką, prostopadle do płytki i bez odbić światła. Wtedy można będzie dokładniej ocenić, czy to filtr, balun czy inny element toru RF.
