[Praca] [Ogłoszenie] Pomogę w tworzeniu płytki PCB (KiCad, termotransfer i trawienie, lutowanie)

Ostatnio postanowiłem przejść cały proces tworzenia PCB od schematu aż do działającej płytki PCB.

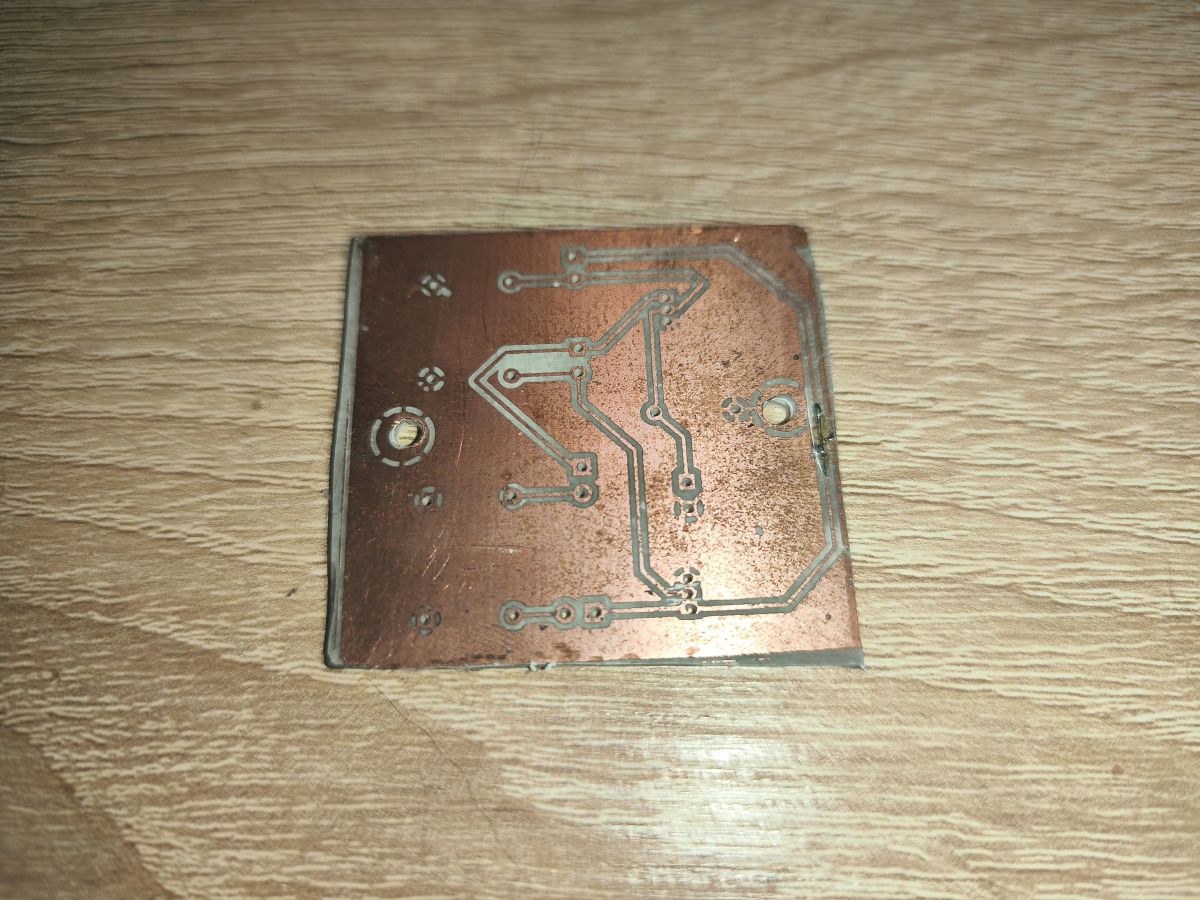

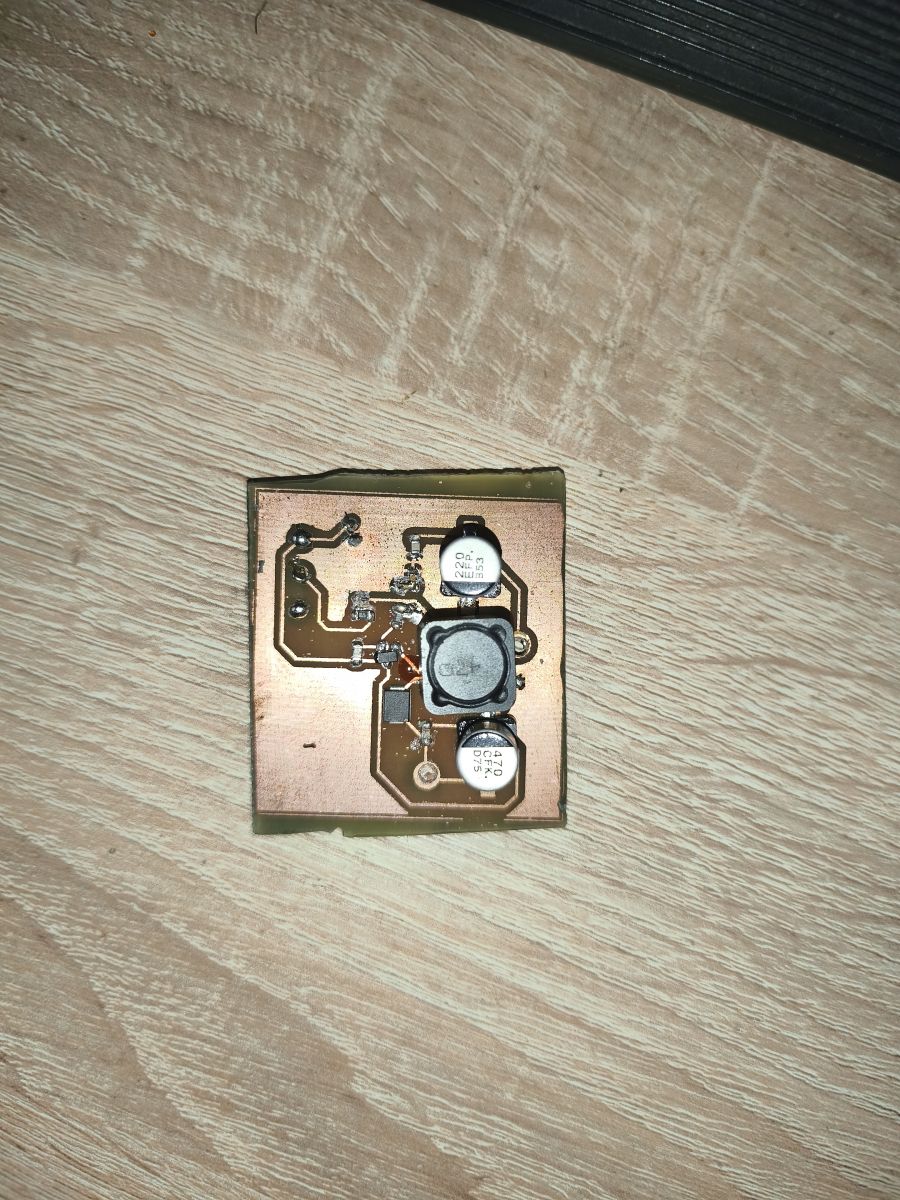

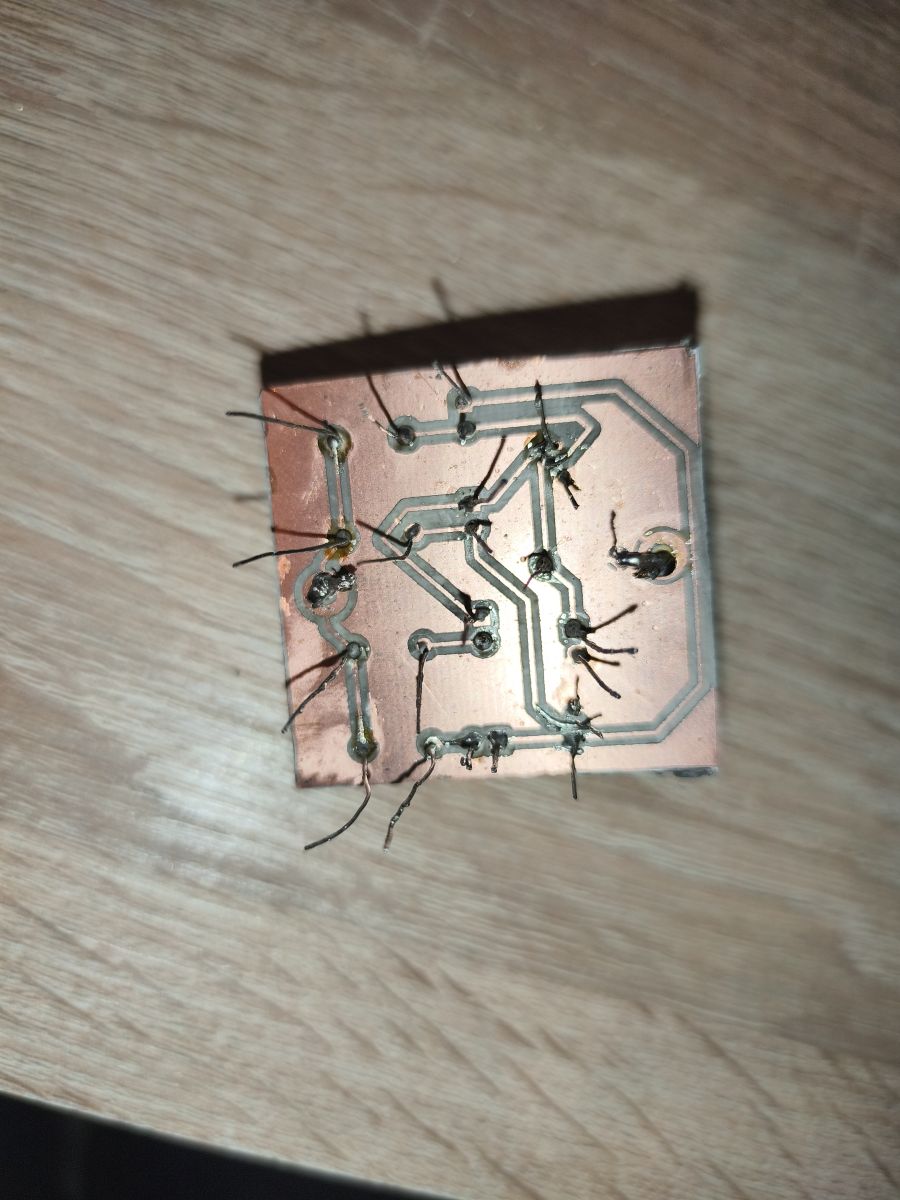

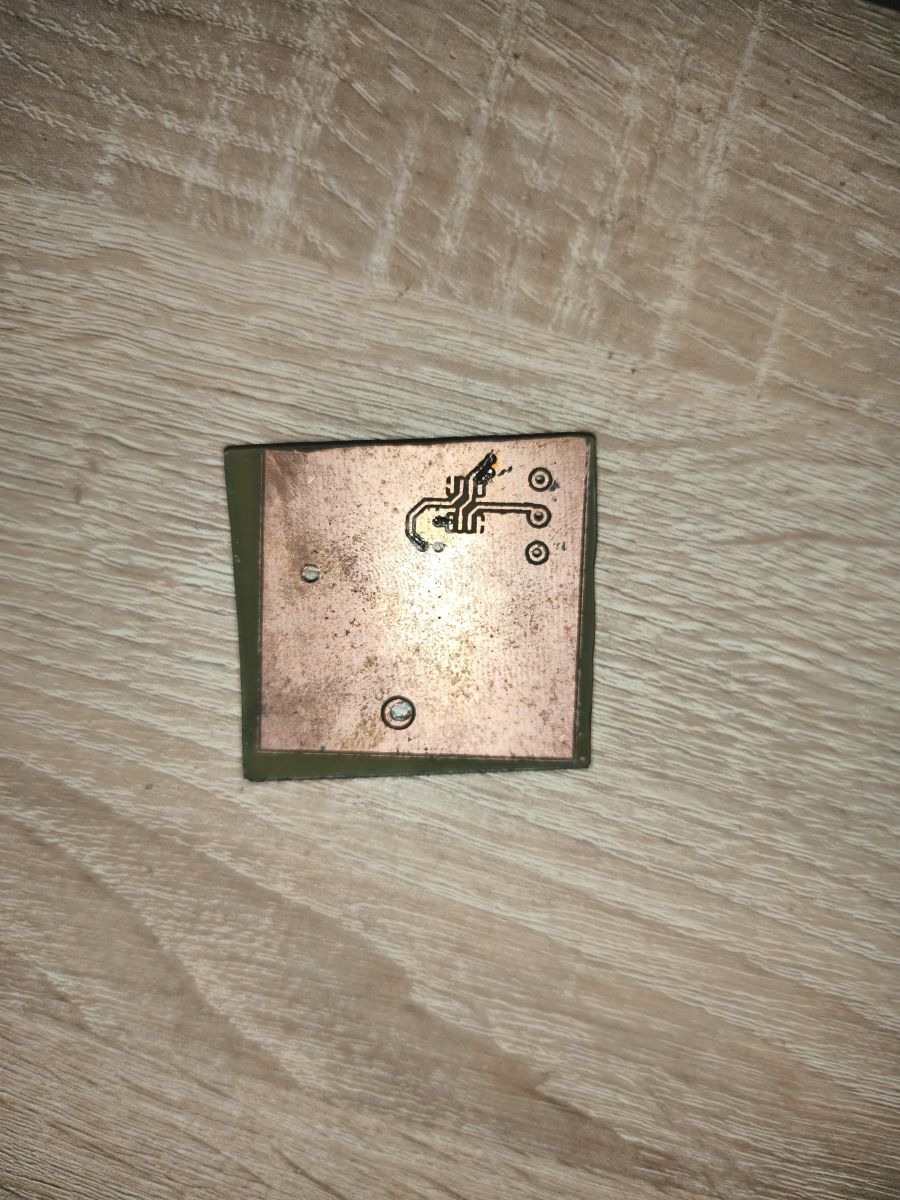

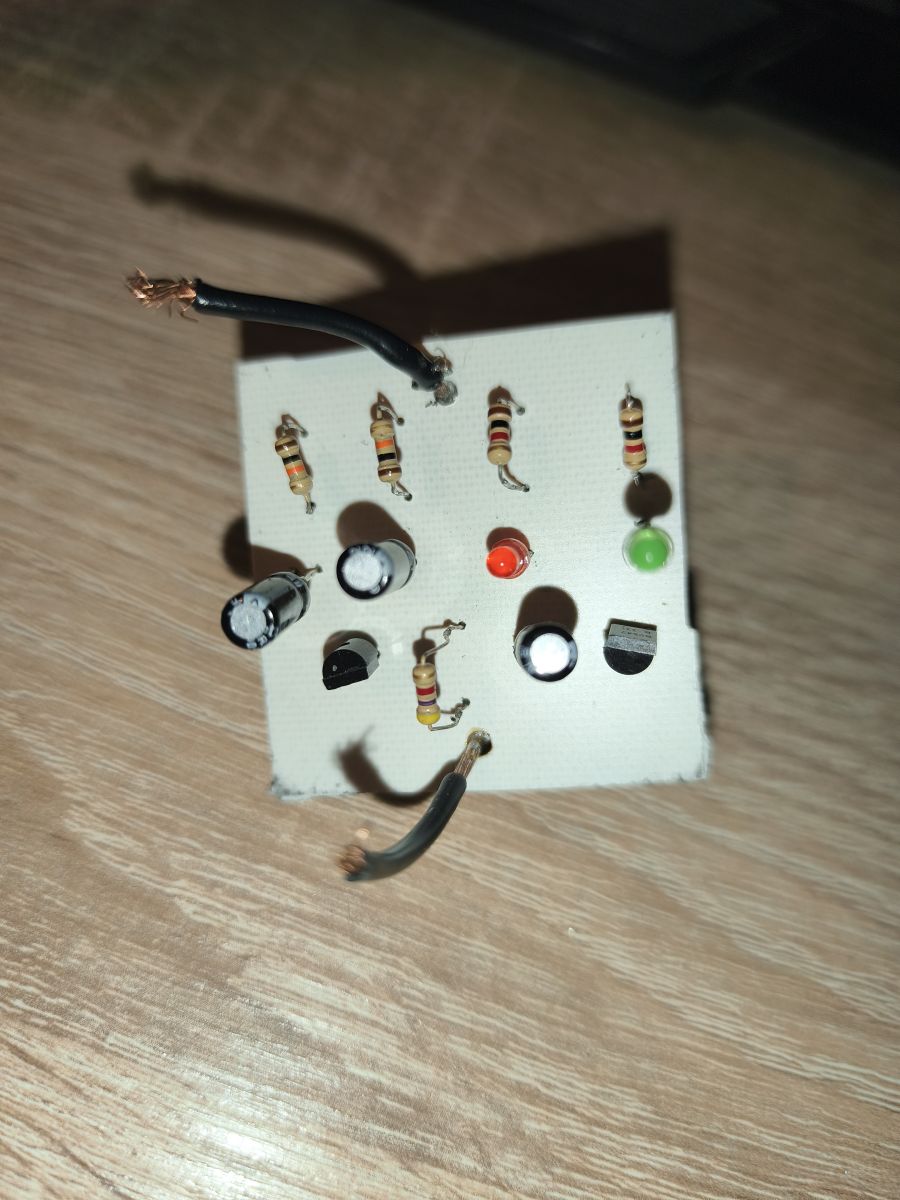

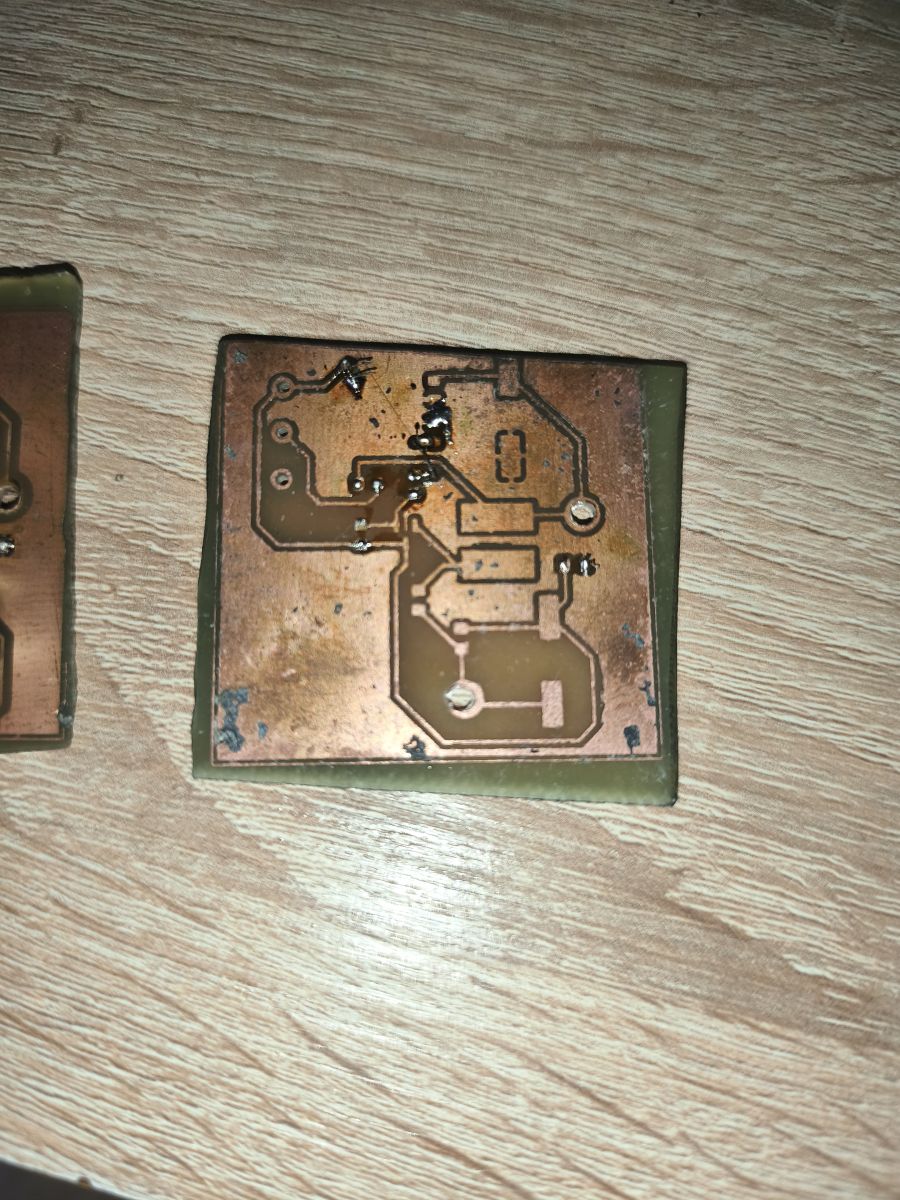

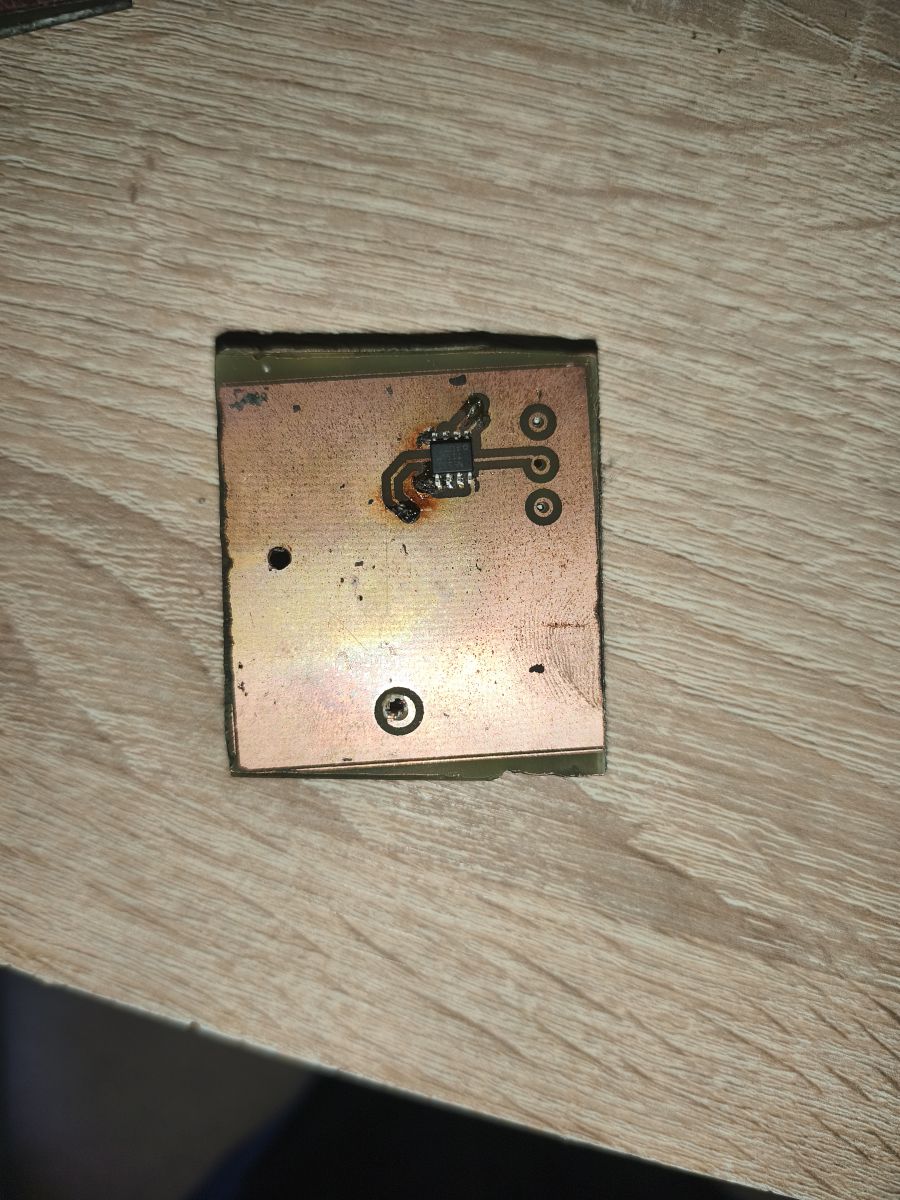

Zacząłem od czegoś mało skomplikowanego i dość prostego więc znalazłem dwa schematy elektryczne odwzorowałem je w KiCadzie i przygotowałem layout płytki PCB. Następnie wyciąłem laminat, naniosłem toner, wytrawiłem, nawierciłem i polutowałem zarówno elementy SMD jak i THT Nie obyło się bez wielu powtórzeń od problemów z naniesieniem tonera przy pomocy laminatora po problemy nadtrawionymi ścieżkami . W końcu udało się stworzyć dwie proste płytki (które widać na zdjęciach) w tym jedną dwu warstwową.







Myślę że się na tym nie zatrzymam i chciałbym spróbować zrobić bardziej skomplikowane projekty na większych płytkach.
Jeśli ktoś robi własny projekt lub jakiś prototyp i potrzebuje wsparcia chętnie podejmę się pomocy oczywiście w zakresie własnych umiejętności.
Mogę pomóc w:
-Przeniesieniu schematu elektrycznego do KiCada
-Przygotowaniu layout PCB w KiCadzie
-Wygenerowaniu plików Gerber
-Zrobieniu płytki fizycznie własnoręcznie lub zamawiając ją przez PCBWay z którego sam korzystam (zależnie od Ciebie)
-Polutowaniu elementów SMD i THT
-Podstawowym sprawdzeniu płytki pod kątem zwarć i ciągłości połączeń

Jeśli masz projekt ,prototyp który chcesz zrealizować lub potrzebujesz wsparcia w wykonaniu płytki napisz pod tym postem lub na Email:piotr4ek4@gmail.com. Chętnie porozmawiam i sprawdzimy czy będę w stanie pomóc.
