Sterowanie pracą silnika. Styczniki, układ trójfazowy.

mam takie zadanie ktorego nie umie zrobic a mianowicie tak Narysowac sterowanie pracą silnika (włącz-obroty w prawo,wyłącz,włącz-obroty w lewo) za omocą dwuch styczników w układzie trjfazowym [pomuzcie pilne!!!

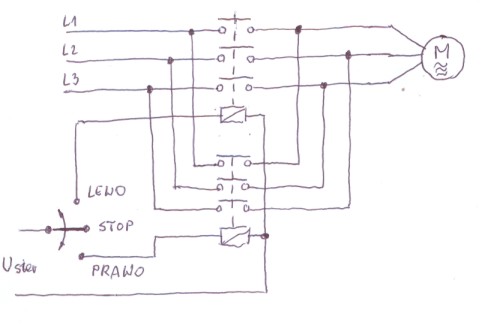

Zobacz, jakie to proste!

Zauważ, że zmianę kierunku uzyskuje się przez zamianę dwóch faz zasilania.

Kolega wyżej pokazał ci to w wersji z wyłącznikiem mechanicznym (krzywkowym). W wersji z przyciskami na odpływie z cewek styczników powinien być zainstalowany przycisk wyłączający razem z blokadami tzn. jak jest jeden załączony ,to drugi się nie może załączyć

Wzajemna blokada - najlepiej mechaniczna.
Nie zapomnij o zwarciówce i termiku.
