Szukam schematu montażowego płytki do układu TDA 1554Q

Witam, potrzebuję schemat płytki do TDA1554Q.

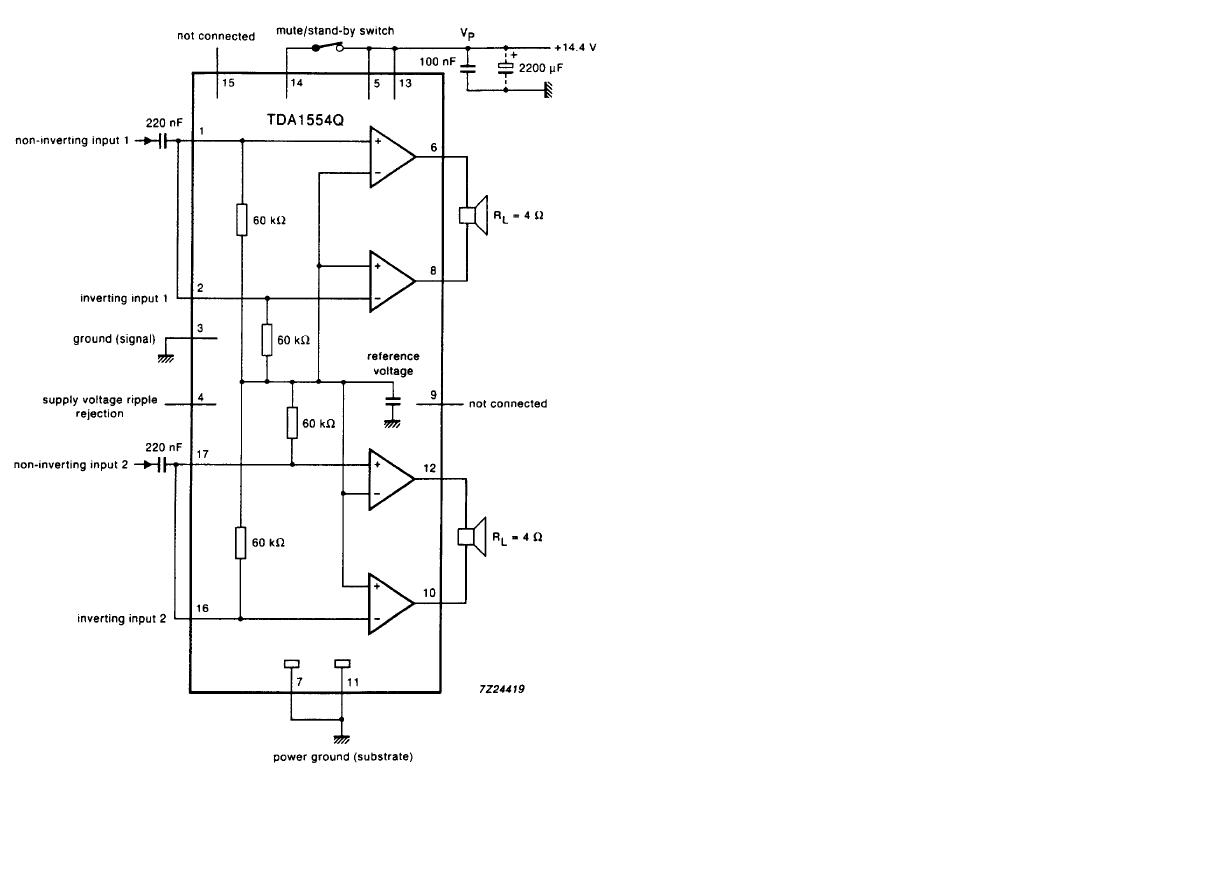

Załączam schemat aplikacyjny:
https://obrazki.elektroda.pl/4_1163923382.jpg

Przeniosłem z: Schematu/instrukcji...

Witam

Co ma wspólnego tda1554 z układem który jest w Twoim linku ??

TDA1554 można zmontować w pająku, tam jest 5 elementów ka krzyż.

Pozdrawiam

wiem że można go zamontować na pająku ale ja chce go zamontować na płytce

Witam

ech... wystarczyło poszukać 5 min.....

Tu masz opis: http://sklep.avt.com.pl/photo/_pdf/AVT744.pdf
a z tąd pobierzesz rysunki płytki:
http://www.edw.com.pl/index.php?module=Conten...ss&func=display&btitle=CE&mid=&ceid=101#K1700

Wybierasz z listy "AVT-744"

Wyjaśnisz mi związek tda1554 z linkiem który podałeś w pierwszym poście ?

Pozdrawiam

no dzięki, dokładnie o to mi chodziło, bo sam tego nie mogłem znaleźć i zwróciłem się do was

a ten link w pierwszym poście to była poprostu pomyłka, teraz jest już chyba dobrze
jeszcze raz wielkie dzięki

pozdrawiam
