Jak przenieść schemat na płytkę drukowaną? Układ z linku, ścieżki, elementy

omegan89 25 Sty 2007 16:52 1182 7

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 3486713 25 Sty 2007 16:52

omegan89 omegan89

Poziom 16

Posty: 259

Ocena: 27
Autor tematu

Post #1
3486713 25 Sty 2007 16:52

witam

czy moglby mi ktos ten schemat:
http://www.eres.alpha.pl/elektronika/fusion_images/schematy/sch283.gif
przenies na plytke i pokazac mi jak to ma wygladac na plytce drukowanej, jak maja byc sciezki i elementy, bede bardzo wdzieczny
mimo ze to jest prosty uklad potrzebuje to na plytce

z gory wam bardzo dziekuje i czekam na odp

REKLAMA
#2 3486735 25 Sty 2007 16:57

Macieks14 Macieks14

Poziom 17

Posty: 262

Pomógł: 15

Ocena: 27
Pomocny post? (+1)

Post #2
3486735 25 Sty 2007 16:57

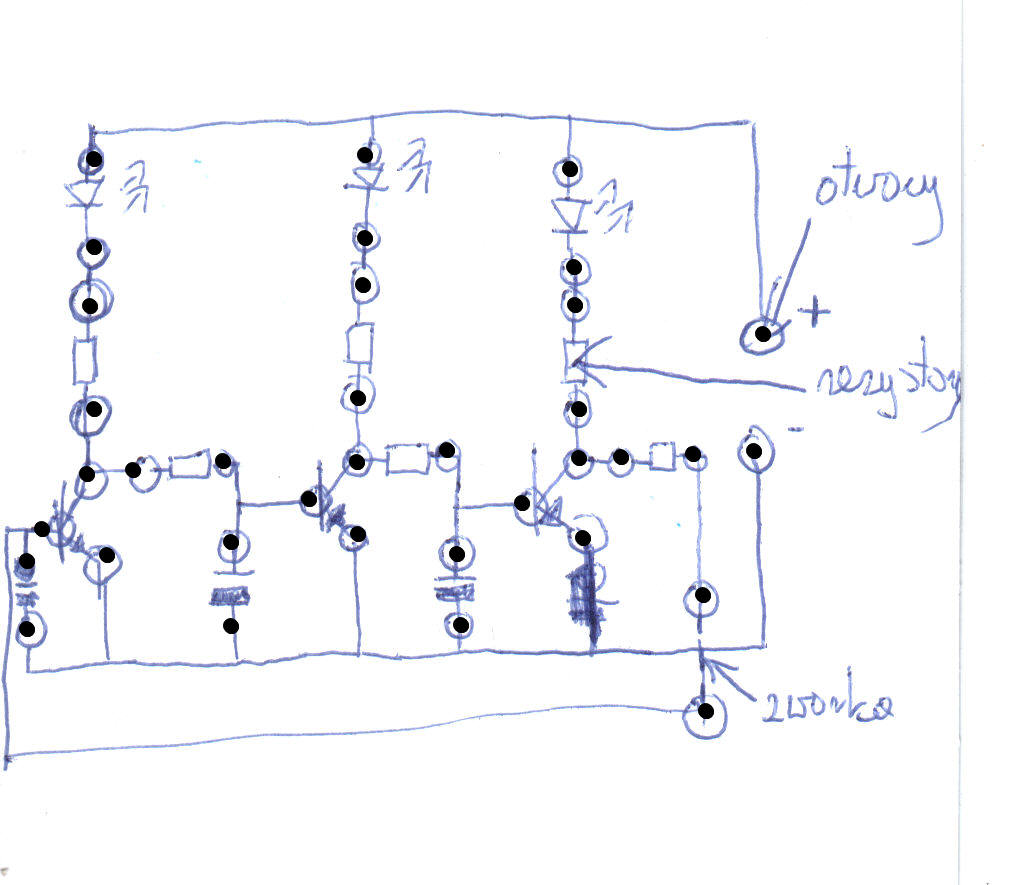

Dokładnie tak sam jak ta ideówka tylko w jednym miejscu musisz zastosować zworkę.
REKLAMA
#3 3486742 25 Sty 2007 16:59

omegan89 omegan89

Poziom 16

Posty: 259

Ocena: 27
Autor tematu Pomocny post? (0)

Post #3
3486742 25 Sty 2007 16:59

moglbys mi to tak na szybko namalowac ? bede bardzo wdzieczny, z gory dzieki
#4 3486842 25 Sty 2007 17:16

Macieks14 Macieks14

Poziom 17

Posty: 262

Pomógł: 15

Ocena: 27
Pomocny post? (0)

Post #4
3486842 25 Sty 2007 17:16

Witam

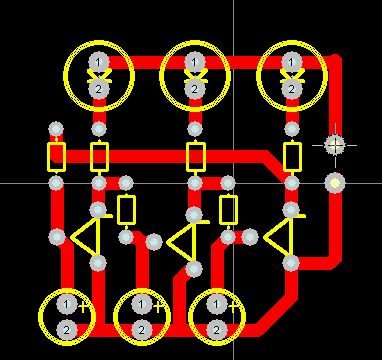

I proszę o to płytka.
#5 3486899 25 Sty 2007 17:29

pmichniewski pmichniewski

Poziom 18

Posty: 242

Pomógł: 22

Ocena: 5
Pomocny post? (0)

Post #5
3486899 25 Sty 2007 17:29

Da się nawet bez zworki, jak przeniesiesz ten rezystor najbardziej na prawo trochę niżej i dasz go pionowo..
#6 3486955 25 Sty 2007 17:41

dwpl dwpl

Poziom 23

Posty: 577

Pomógł: 63

Ocena: 73
Pomocny post? (+1)

Post #6
3486955 25 Sty 2007 17:41

zielony: 2,7kohm
czerwony: bc108
różowy: LED
niebieski: 82ohm
żółty: zasilanie 6V
pomarańczowy: 470uF
#7 3487085 25 Sty 2007 18:15

janek1815 janek1815

Poziom 38

Posty: 4513

Pomógł: 372

Ocena: 1055
Pomocny post? (0)

Post #7
3487085 25 Sty 2007 18:15

mozna tak

Mam na sprzedaż:
17.08.2007 ds1923
21.11.2006 DIR1703
#8 3487258 25 Sty 2007 18:54

wrona80 wrona80

Poziom 14

Posty: 63

Pomógł: 4

Ocena: 5
Pomocny post? (0)

Post #8
3487258 25 Sty 2007 18:54

mozna tez tak...
