Identyfikacja elementów elektronicznych z demontażu - zdjęcia i opisy

NightHawk121 13 Mar 2007 12:13 9038 11
REKLAMA
  • #1 3673726
    NightHawk121
    Poziom 16  
    Posty: 235
    Pomógł: 11
    Ocena: 5
    Witam,
    proszę o pomoc w rozpoznaniu elementów elektronicznych na poniższych zdjęciach. Wszystkie są z demontażu.

    Identyfikacja elementów elektronicznych z demontażu - zdjęcia i opisy

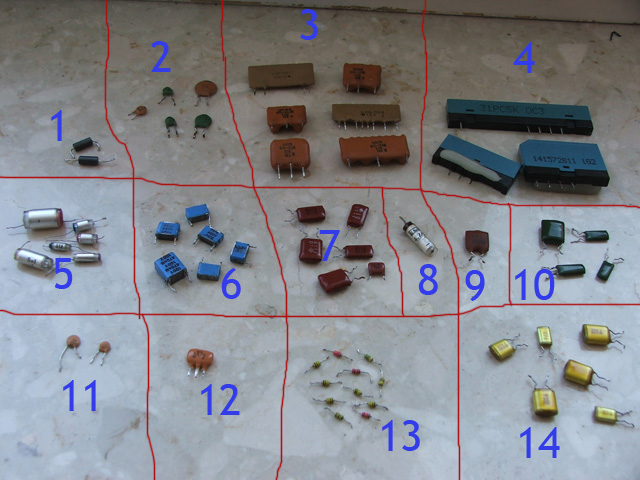

    Elementy oznaczyłem liczbowo, i tak:
    1. Jakiś grafit z dwoma nóżkami, ma oporność 0ohm i nie wiem jaką rolę mógł spełniać w układzie.
    2. Tutaj chodzi mi o czarną niewidoczną na zdjęciu kropkę na każdym z kondensatorów ceramicznych (co ciekawe tylko bardzo małych pojemnościach). Co ona dokładnie oznacza?
    3 i 4. Tutaj już kompletnie nie mam pojęcia co to jest za ustrojstwo. Pozyskałem to z uszkodzonego magnetowidu.
    5, 6, 7, 9, 10, 14. Takich kondensatorów mam bardzo dużo, ale nie wiem jakiego są typu (ceramiczne/MKT/styrofleksowe itd.).
    8. To chyba elektrolit 4.7uF na 25V?
    11. Kondensatory ceram. z których nie umiem odczytać wartości. Jest np. tak: ".001", ".01", ".02", "500". I co oznacza na nich "AEC"?
    12. Jakiś element ja bym powiedział, że kwarc.
    13. Tutaj najciekawsze - kondensatorki w obudowach rezystorów 0.125W. Jestem ciekaw, czy gdzieś w internecie są liczniki do odczytu kodu kreskowego?

    Reszta zdjęć:
    Identyfikacja elementów elektronicznych z demontażu - zdjęcia i opisy
    Identyfikacja elementów elektronicznych z demontażu - zdjęcia i opisy
    Identyfikacja elementów elektronicznych z demontażu - zdjęcia i opisy
    Identyfikacja elementów elektronicznych z demontażu - zdjęcia i opisy
  • REKLAMA
  • REKLAMA
  • #3 3674007
    NightHawk121
    Poziom 16  
    Posty: 235
    Pomógł: 11
    Ocena: 5

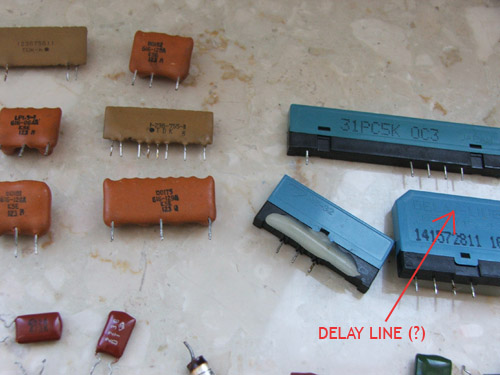

    Te niebieskie kostki to tzw. Delay Line, czyli linie opóźniające. Są one po części opisane tu: https://www.elektroda.pl/rtvforum/topic22423.html
    Na ostatnim zdjęciu wkradła się literówka. Zamiast ELNA miało być ELWA i jest to najprawdopodobniej elektrolit.
  • Pomocny post
    #4 3674038
    jomek78
    Poziom 24  
    Posty: 766
    Pomógł: 40
    Ocena: 51
    Nie mogę za bardzo dostrzec napisów i gdybyś je podał ułatwiłoby to sprawę
    2 i 11 to c mikowe
    4. linie opóźniające
    5.c styrofleksy
    6.c montażowe ?
    7.j.w ?
    8.c elektrolit
    Podaj w/g Twojej numeracji chociaż po jednym opisie na elemencie. pozdrawiam.jomek
  • REKLAMA
  • #5 3674215
    NightHawk121
    Poziom 16  
    Posty: 235
    Pomógł: 11
    Ocena: 5
    2 i 11 .Powiedziałbym, że są to zwykłe ceramiki. Pojemności mają różne od pojedynczych pikofaradów do setek nanofaradów. Co do tych kondensatorów ciekawią mnie trzy sprawy. Czy zielony kolor coś oznacza, czy czarna kropka o czymś informuje i jak odczytywać .01, .02, albo .0018 ?

    3. Przykładowe napisy:
    |-236-755-||
    TDK 8

    00175
    616-129A
    KSE
    123Q

    12367611
    TDK-h

    mają one zwykle 3 lub 4 nóżki, jeden ma 8 nóżek.

    5. Tak też myślałem, że styrofleksy, pojemność od 510pF do 5,6nF, wszystkie oznaczane symbolem J co chyba oznacza napięcie.

    6. To są kondensatory wymontowane z jakiegoś starego radia. Są to np. "470nM 100V", "2n7K 400V", "3n3J 400V"

    7. Na pierwszy rzut oka ceramiczne, ale jednak mają budowę podobną do 10 i 14.

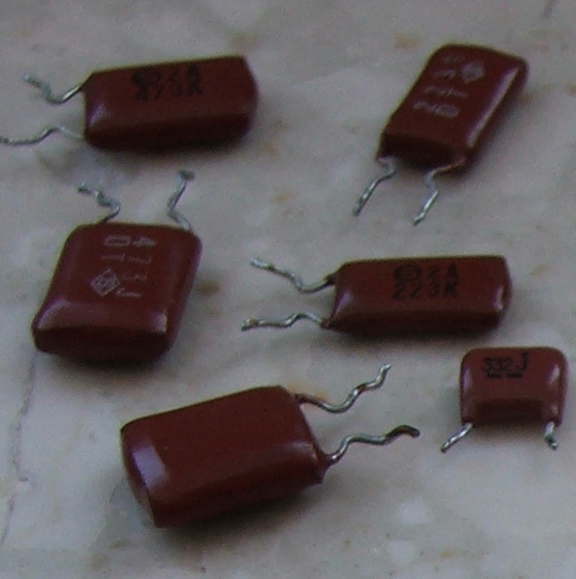

    Oznaczenia: "473J DT", "223G DT", "2A 473K"

    9. Jakaś pojedyncza sztuka. Nie jest podobny do żadnego innego. Jest na ostatnim zdjęciu. Oznaczenie 121 wskazywałoby 120pF.

    10. Wymontowane z różnych sprzętów, często je widziałem w nadajnikach i podobnych urządzeniach radiowych. Oznaczenia: "2A 523K", "2A 102K", "100V.0018+-10"

    11. Z jakiegoś niesprawnego telefonu stacjonarnego. Są chyba ceramiczne. Oznaczenia jak na przedostatnim zdjęciu.

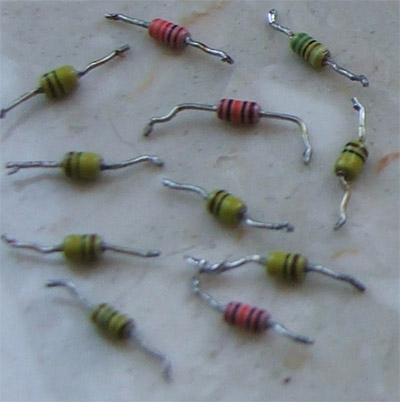

    13. Ciekawostka bo kondensatory w obudowach rezystorów. Mają 2 wersje kodów paskowych. Jedna to 3 kreski, a druga to 5 kresek. Ciekawi mnie jak to odczytać i z czego mogą być zrobione takie kondensatory.

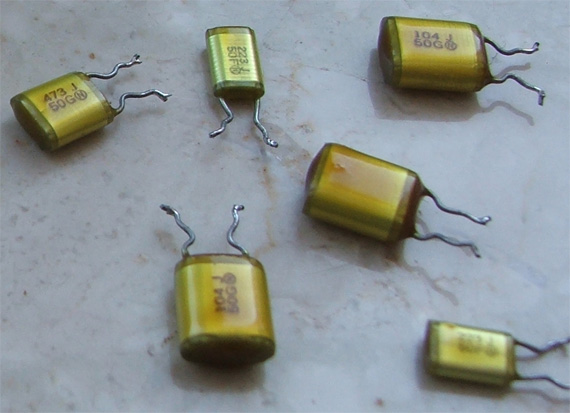

    14. Oznaczenia: "104J 50G", "473J 50G", "223J 50F"

    Dodano po 5 [godziny] 5 [minuty]:

    Tak więc po krótkich poszukiwaniach znalazłem program do liczenia kodów paskowych kondensatorów 3/4/5/6-paskowych, takich jak te:
    Identyfikacja elementów elektronicznych z demontażu - zdjęcia i opisy

    Prosiłbym jeszcze o sprecyzowanie co to są za rodzaje kondensatorów poniżej:
    Identyfikacja elementów elektronicznych z demontażu - zdjęcia i opisy
    Identyfikacja elementów elektronicznych z demontażu - zdjęcia i opisy
    Identyfikacja elementów elektronicznych z demontażu - zdjęcia i opisy
    Pozdrawiam
  • Pomocny post
    #6 3675597
    karlos79
    Poziom 33  
    Posty: 1768
    Pomógł: 254
    Ocena: 77
    Witam
    To są kondensatory foliowe ang. film capacitor .
    Tutaj masz katalog
    http://industrial.panasonic.com/www-ctlg/ctlg/qABD0000_WW.html
    Można je podzielić na rodzaje w/g napięcia przebicia i rodzaju zastosowanego dielektryka.
    Pozdrawiam
    P.S
    Wpisz w wyszukiwarce obrazków google film capacitor :)
  • #7 3675774
    madart
    Poziom 26  
    Posty: 892
    Pomógł: 79
    Ocena: 65

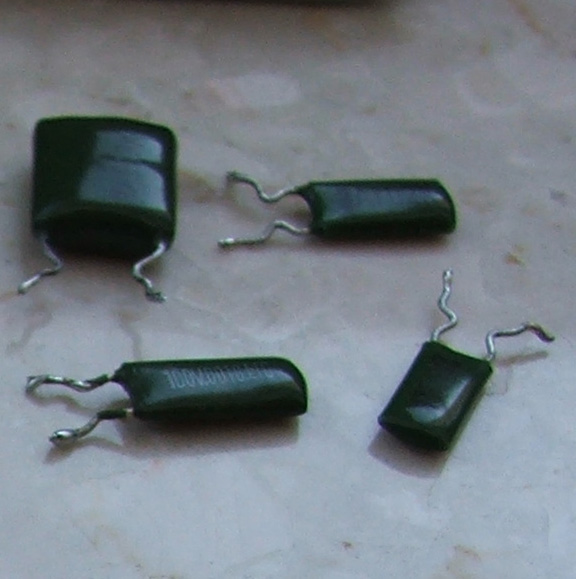

    A mnie się wydaje że te zielone elementy na jednym z ostatnich zdjęć to są dławiki osiowe a nie kondensatory :)
    BTW wie ktoś co to jest to 12 ?
  • #8 3675900
    NightHawk121
    Poziom 16  
    Posty: 235
    Pomógł: 11
    Ocena: 5
  • Pomocny post
    #9 3676815
    jomek78
    Poziom 24  
    Posty: 766
    Pomógł: 40
    Ocena: 51
    1.dławiki- poskrob po nich jeżeli to ferryt to przez środek przechodzi drut nawojowy
    14. styro lub mifleksy do montażu pionowego
    oznaczenia np. 333 to 33-wartość w piko, a ostatnia cyfra mnożnik czyli 33nF
    pozdrawiam.jomek
  • #10 3997454
    Hubert Wrótniak
    Poziom 11  
    Posty: 5
    Witam czy ktos mi powie gdzie kupic kondensatory paskowe??
  • #11 4580589
    lulu.inko
    Poziom 12  
    Posty: 96
    Ocena: 13
    Witam.Ja też mam kilka takich dławików jak z foto 13 i chciałbym wiedzieć jak odczytać ich wartość ( chyba po paskach ) oczywiście w Henrah
  • REKLAMA
  • #12 4580622
    Quarz
    Poziom 43  
    Posty: 14357
    Pomógł: 1646
    Ocena: 629
    Witam,
    lulu.inko napisał:
    Witam.Ja też mam kilka takich dławików jak z foto 13 i chciałbym wiedzieć jak odczytać ich wartość ( chyba po paskach ) oczywiście w Henrah

    dławiki (indukcyjności) koduje się takim samym kodem barwnym jak rezystory, przy czym jednostką jest tu jeden mikrohenr 1µH .
    Tak więc np. paski:
    - czerwony,
    - czerwony,
    - czarny,
    - srebrny, to 22•10^0µH ±10%, czyli 22µH ±10%.

    Pozdrawiam

Podsumowanie tematu
