Sonda WN 50kV do miernika Meratronik V640 - przeróbka

Question

Witam!
Mam pytanie do szanownych kolegów. Chodzi mi mianowicie o to czy sonda ta współpracować bedzie z innym miernikiem niz V630 np. jakims zwyklym cyfrowym?
Prosze o odpowiedz i ewentualne sugestie i podpowiedzi.
Pozdrawiam

cyruss · Answer

Mnie się udało użyć sondy z DDR-owskiego analogowego UNI z cyfrowym METEX-em. Tyle że była rozbieralna i dało się dobrać opornik dzielnika tak by pokazywało prawdę. Jeśli tamta jest rozbieralna to też powinno się udać. Sprawdzać możesz na niskim napięciu, np czy mierząc sondą 200VDC multimetr pokaże 200mVDC.
O ile sobie przypominam to sonda z V640 miała wewnątrz dzielnik 1000:1 o oporności chyba 1000:1 Megaomów. Oporność wejściowa V640 to 100 Megaomów. Czyli jeśli ją podłączysz bez przeróbki do multimetru który ma standardowe Rwe = 10 Megaomów to będzie wskazywać jakieś +-10% mniej.

Quarz · Answer

Witam, sonda do multimetru V-640 (typ V-40.23A) może pracować tylko do napięć mniejszych-równych (wartość szczytowa) 30kV ! ! ! i nie należy używać jej (ze względu na bezpieczeństwo) do pomiaru napięć większych. Jest typowy dzielnik rezystancyjny o podziale 1000:1, gdzie dolna wartość rezystora wynosi 1MΩ i jeśli rezystancja wejściowa innego miernika jest odpowiednio duża (by nie powodowała zwiększenia błędu pomiaru) to (po odpowiednim połączeniu, pamiętać o przewodzie GND) jest to możliwe. Miernik taki powinem mieć zasilanie autonomiczne z wewnętrznego źródła. Niedopuszczalne jest używanie tej sondy z multimetrem, który ma niehomologowany zasilacz sieciowy. Pozdrawiam

bartas666 · Answer

Witam kolego Quarz!
Z tego co widze na swojej sondzie (typ V40.23 a nie typ V40.23A) to mogę mierzyć napięcia do 50kV-taki jest napis na mojej sondzie na allegro aktualnie tez jest podobna sonda ale wlasnie jet na niej zaznaczone,że mierzy napięcie do 30kV. Czyli jak jest z tym max napięciem szczytowym?
pozdrawiam

Quarz · Answer

Witam, to nie jest ważne, czy jest to sonda typu V-40.23, czy V-40.23A wszystkie one są podobnej konstrukcji i mogą bezpiecznie pracować do szczytowej wartości napięcia nieprzekraczającej 30kV. Ciekawym kto tam ten napis umieścił? Twoje życie, Twoja sprawa, ja uczyniłem to, co mi zawodowa uczciwość podpowiada. Podobno dwie rzeczy są nieskończone (to za Albertem Eisteinem); wszechświat i ludzka głupota... Pozdrawiam

bartas666 · Answer

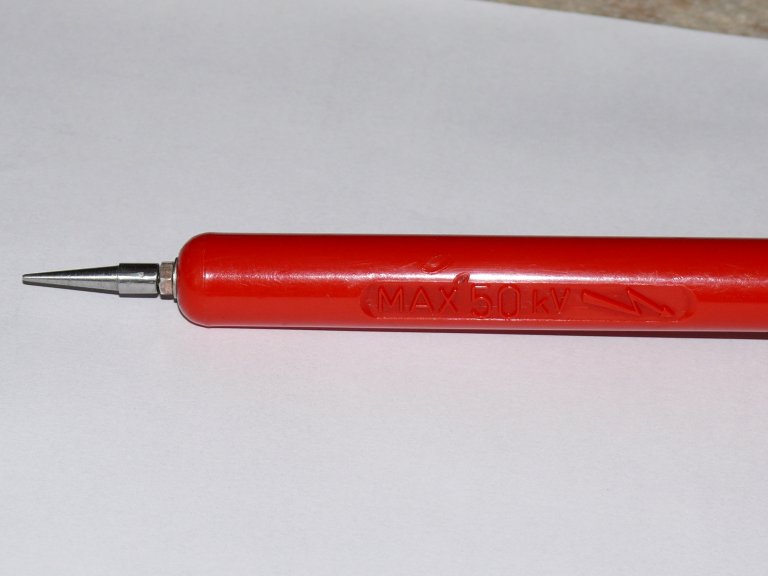

Witaj Quarz! Tutaj zdjęcie. Jeśli możesz to powiedz czego tyczy się to oznaczenie 50kV? Dodano po 2 [minuty]:

Quarz · Answer

Witam,
nie widzę całej sondy, tylko kawałek z odciśniętym napisem, a to niestety zbyt mało, bym mógł cokolwiek miarodajnego napisać.
Znane mi są (przynajmniej tak mi się wydaje) wszystkie konstrukcje sond - dzielników napięcia 1:1000 polskiej konstrukcji do mierników uniwersalnych (V-640, V-722, V-722A), ale takiej w czerwonym kolorze nie widziałem (wszystkie były w kolorze jasnoszarym).
Poza tym, to zgodnie z obowiązującymi przepisami, czerwony kolor jest zastrzeżony (nie tylko na tym Forum) do czego innego...

Pozdrawiam

Mam na sprzedaż:
20.09.2007 2SK1940

bartas666 · Answer

To mam dorzucić jeszcze zdjęcie całej sondy? Nie rozumiem troche tego zdania z tym czerwonym kolorem... A co powiesz Quarz na temat oznaczenia tego napięcia??

marck1 · Answer

I tu się Kolega myli, większość sond V-40.23 była w kolorze czerwonym, z czarną rękojeścią - oczywiście do 30KV.

bartas666 · Answer

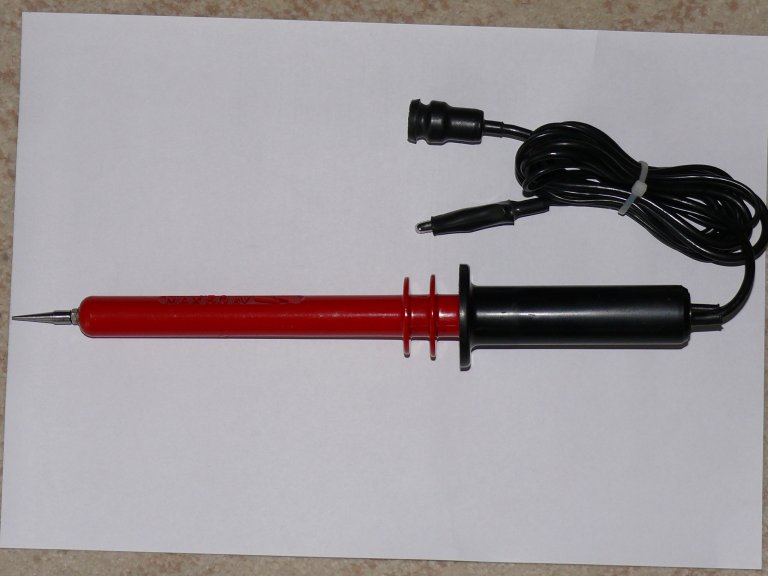

Witam marck1! Dorzucam zdjęcie całej sondy! Powiedzmi w takim raze czemu jest na niej wybite 50kV?

marck1 · Answer

Dlaczego na niej jest wybite 50KV, tego nie wiem, ja się z taką nie spotkałem - zrówno w wykonaniu "szarym" jak i "czerwonym". Jeżeli jest to oryginalna sonda Meratronika V-40.23, to może zdarzył się fabryce "czeski błąd" w napisie na niej.
A, jeżeli nie, to powinna mieć inne oznaczenie - tylko jakie?.
Pokaż jeszcze zdjęcie tej sondy, od strony gdzie jest podany jej typ.

bartas666 · Answer

Witaj!
Nie mam w tej chili dostępu do aparatu zrobię kiedy indziej to zdjęcie. Chcę jedynie powiedzieć ze wybite na drugiej stronie jest oznaczenie meratronik model V40.23 podział 1000:1 . Jeśli chodzi o wskazania to sprawuje się bardzo dobrze. Może faktycznie to poprostu błąd produkcyjny, wykluczam raczej możliwość "składania" tej sondy z jakiś odpadków. Jest prawie nowa i nieużywana.
pozdrawiam i dziękuję za pomoc

marck1 · Answer

No, to przyjmij że jest do 30KV i już - a tak na marginesie, co niby nią mierzyć powyżej np. 48KV? (jeżeli przyjąć, że jest do 50KV).

bartas666 · Answer

Masz racje marck1! Te 30kV to wystarczające! Ale tak z ciekawości spytałem bo mnie zadziwił ten napis! Jak spotkam się gdzieś z informacją odnośnie mojej sondy, że faktycznie była taka partia produkcyjna do 50kV to dam znać na forum.
Za uwagi i sugestie dziekuję!

Quarz · Answer

Witam,
właściwie, to już wszystko zostało tu powiedziane, dodam więc tylko, iż wartość maksymalna bezpiecznego napięcia pracy dla tej sondy wynika z odległości od grotu do ochronnego krążka przy rękojeści.
To "wyczytałem pomiędzy wierszami", przy okazji szukania czegoś innego w Przepisach byłego GIGE.

Pozdrawiam

Mam na sprzedaż:
20.09.2007 2SK1940

miloon · Answer

Pomijając kwestie 30 czy 50kV (bo nie o to chodzilo do końca w pytaniu), również chciałbym wiedzieć czy można tej sondy użyć ze zwykłym multimetrem cyfrowym, gdyż zamierzam właśnie ją nabyć. Potrzebna mi jest do pomiarów do 2kV max, czy można ją podłączyć do oscyloskopu również, oczywiście nie zakładam mierzenia jakiś bardzo szybkich przebiegów?? czy ktoś może używa jej w ten sposób i powie pare słów na ten temat?

pozdrawiam

Quarz · Answer

Witam, nie wiem jaki zwykły multimetr chcesz nabyć, więc dalszej odpowiedzi z mojej strony nie będzie. Wszystko (błąd pomiaru) zależy od rezystancji wewnętrznej przyłączonego woltomierza. Podział dzielnika jest 1:1000, a wartość dolnego rezystora dzielnika wynosi 1MΩ, więc możesz sobie to policzyć znając wartość rezystancji multimetru. Pasmo przenoszenia, co pamiętam, jest tam b. małe i nie jest to dzielnik skompensowany pojemnościowo. Pozdrawiam

miloon · Answer

Chodzi mi np o pomiary tranzystorów kluczujących w przetwornicach (od strony kolektora) czy przebiegi na tranzystorach linii, wiec napięcia okolo 1500V co do częstotliwości do 120kHz, to w kwestii oscyloskopu. A multimetry ktore posiadam metex m4650b, UNIT m890c, ostatni ma impedancję 10M, pierwszy mysle ze również
pozdr

KW · Answer

Ta sonda nadaje się tylko do pomiarów napięcia stałego i ewentualnie zmiennego 50Hz ze względu na brak kompensacji częstotliwościowej. Natomiast zastosowanie jej do innego miernika niż V640 to chyba najprostsze zadanie z dziedziny miernictwa. Jeżeli ktoś nie zna odpowiedzi na takie pytanie, to niech nie kupuje tej sondy, bo nie będzie w stanie zinterpretować wyników przeprowadzonych pomiarów.
