Potrzebuję wzmacniacz niedużej mocy, tak aby pobierając sygnał z wyjścia liniowego potrafił wysterować 1 albo 2 diody LED. Chodzi o najprostrzą konstrukcję. dzięki

W dziale download\audio po lewej stronie ekranu głównego elektrody jest wskaźnik wysterowania, może on będzie dobry

dzięki za info, ale zależy mi na wzmocnieniu sygnału z wyjścia liniowego tak aby wysterować jedną lub dwie diodki

tranzystor BC177 + potencjometr + dioda led + zasilanie 5-9V

Jak podłączyć ten tranzystor?

Cześć jeśli chodzi o mały wzmacniaczyk to wykorzystaj LM 386 ma bardzo mało elementów zewnętrznych daje około 0.5 wata

No właśnie te 0.5 wata wystarczy żeby ruszyć diodkę?

e tam odrazu LM386 masz tu taką popierdułkę i jeszcze Drugi juz lepszy uklad norda z ktorego mozesz zobaczyc jak ma byc polaczony tranzystor z diodą i inne takie pierdoły mam nadzieje ze ci te schematy momogą szczegolnie ten drugi bo dokladnie ilustruje jak to ma byc w kazdym razie powodzeenia.

REKLAMA

Adblock/uBlockOrigin/AdGuard mogą powodować znikanie niektórych postów z powodu nowej reguły.

Schemat prostego wzmacniacza do sterowania 1-2 diod LED z wyjścia liniowego

marcin19 25 Paź 2003 20:47 3310 9

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 374303 25 Paź 2003 20:47

marcin19 marcin19

Poziom 11

Posty: 66

Ocena: 6
Autor tematu

Post #1
374303 25 Paź 2003 20:47

Potrzebuję wzmacniacz niedużej mocy, tak aby pobierając sygnał z wyjścia liniowego potrafił wysterować 1 albo 2 diody LED.
Chodzi o najprostrzą konstrukcję.

dzięki

REKLAMA
#2 374350 25 Paź 2003 21:27

tomaszo tomaszo

VIP Zasłużony dla elektroda

Posty: 4358

Pomógł: 139

Ocena: 100
Pomocny post? (0)

Post #2
374350 25 Paź 2003 21:27

SZUKAJ - tego jest tu pelno...
#3 374356 25 Paź 2003 21:36

mmgryc mmgryc

Poziom 22

Posty: 660

Pomógł: 3

Ocena: 17
Pomocny post? (0)

Post #3
374356 25 Paź 2003 21:36

W dziale download\audio po lewej stronie ekranu głównego elektrody jest wskaźnik wysterowania, może on będzie dobry
REKLAMA
#4 374436 25 Paź 2003 22:51

marcin19 marcin19

Poziom 11

Posty: 66

Ocena: 6
Autor tematu Pomocny post? (0)

Post #4
374436 25 Paź 2003 22:51

dzięki za info, ale zależy mi na wzmocnieniu sygnału z wyjścia liniowego tak aby wysterować jedną lub dwie diodki
REKLAMA
#5 375745 26 Paź 2003 23:20

dymek dymek

Poziom 27

Posty: 1261

Pomógł: 24

Ocena: 30
Pomocny post? (0)

Post #5
375745 26 Paź 2003 23:20

tranzystor BC177 + potencjometr + dioda led + zasilanie 5-9V

Mam na sprzedaż:
31.08.2005 Transformator magnetofonu M9107
31.08.2005 Panel czołowy magnetofonu M9107
31.08.2005 Gałki potencjometru z magnetofonu M9107
31.08.2005 Głośnik GDS 20/10 8 ohm
REKLAMA
#6 376446 27 Paź 2003 17:14

marcin19 marcin19

Poziom 11

Posty: 66

Ocena: 6
Autor tematu Pomocny post? (0)

Post #6
376446 27 Paź 2003 17:14

Jak podłączyć ten tranzystor?
#7 376616 27 Paź 2003 19:20

Kemor Kemor

Poziom 16

Posty: 120

Pomógł: 11

Ocena: 4
Pomocny post? (0)

Post #7
376616 27 Paź 2003 19:20

Cześć jeśli chodzi o mały wzmacniaczyk to wykorzystaj LM 386 ma bardzo mało elementów zewnętrznych daje około 0.5 wata
#8 376619 27 Paź 2003 19:22

marcin19 marcin19

Poziom 11

Posty: 66

Ocena: 6
Autor tematu Pomocny post? (0)

Post #8
376619 27 Paź 2003 19:22

No właśnie te 0.5 wata wystarczy żeby ruszyć diodkę?
#9 378507 29 Paź 2003 00:03

dymek dymek

Poziom 27

Posty: 1261

Pomógł: 24

Ocena: 30
Pomocny post? (0)

Post #9
378507 29 Paź 2003 00:03

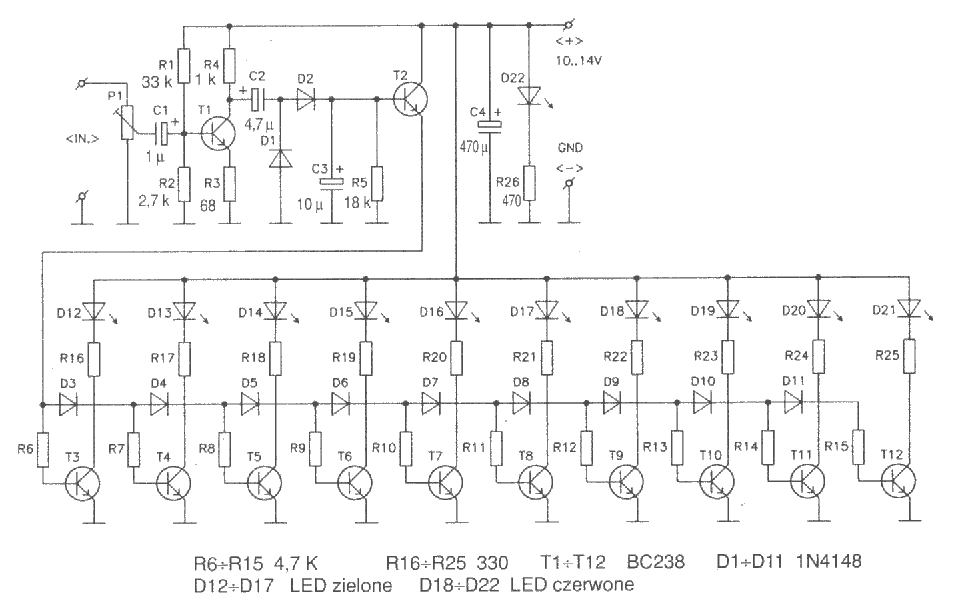

e tam odrazu LM386 masz tu taką popierdułkę i jeszcze Drugi juz lepszy uklad norda z ktorego mozesz zobaczyc jak ma byc polaczony tranzystor z diodą i inne takie pierdoły mam nadzieje ze ci te schematy momogą szczegolnie ten drugi bo dokladnie ilustruje jak to ma byc w kazdym razie powodzeenia.
