Protel, programator uniwersalny, nie odpowiada dioda.

04 Lis 2007 21:45 1154 2
  • Poziom 10  

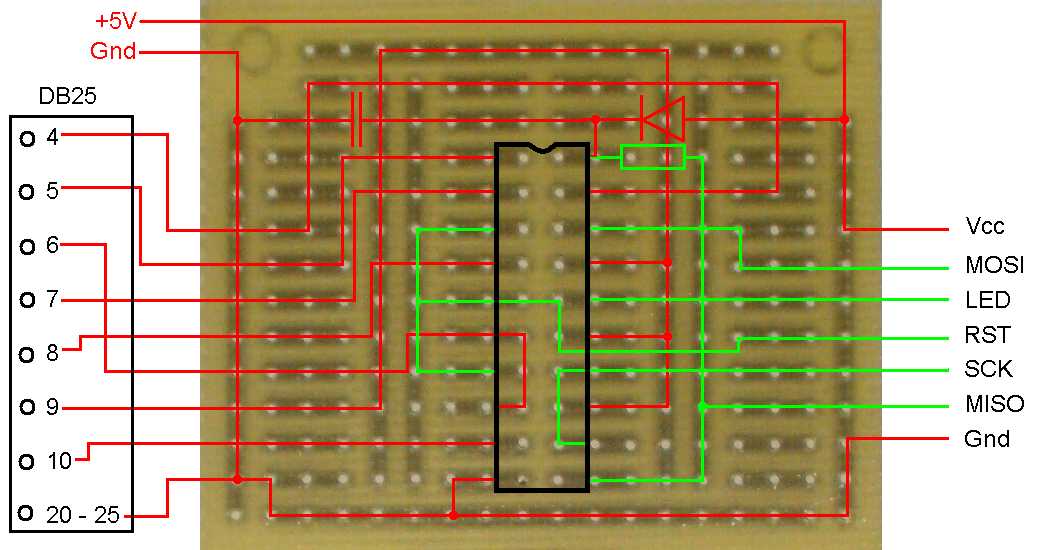

    Mam problem związany z wykonaniem programatora uniwersalnego AVR ISP http://ajd.czest.pl/~pawel.borkowski/wyklady/avrisp/budo_pro.html.

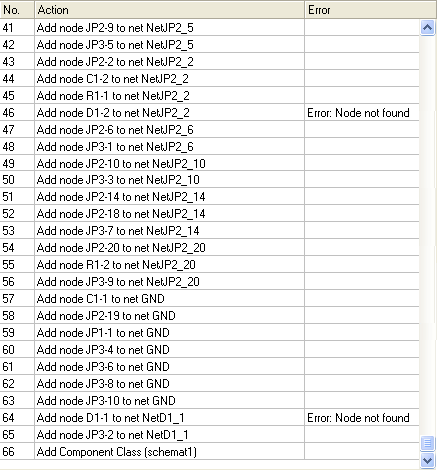

    A mianowicie. Wrzuciłem schemt do protela i niby wszystko ok, ale programikowi nie odpowiada dioda (1N4148).
    A dokładniej:
    Protel, programator uniwersalny, nie odpowiada dioda.

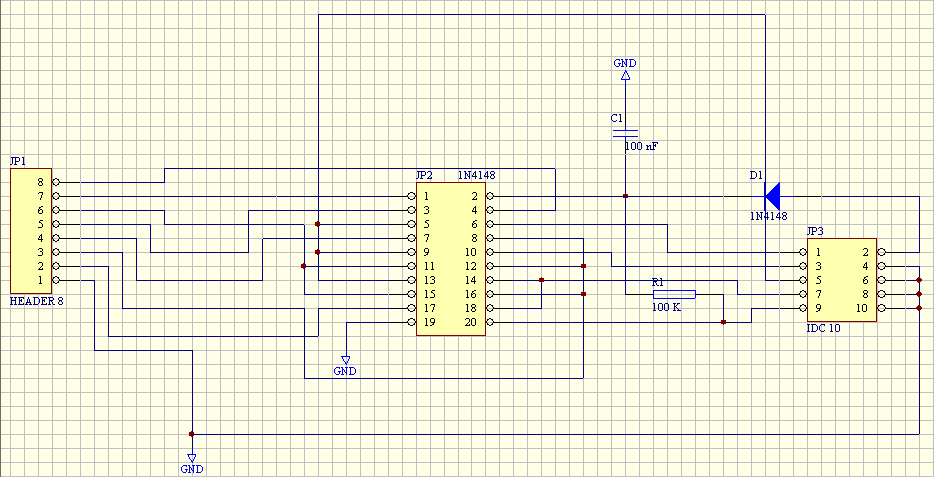

    Mój schemat w Protelu:
    Protel, programator uniwersalny, nie odpowiada dioda.

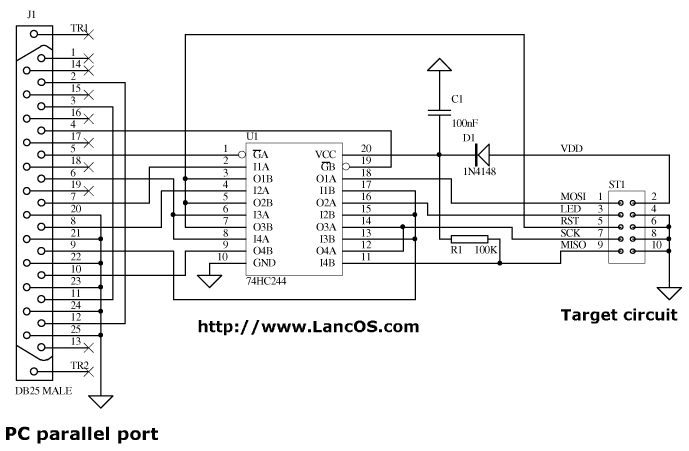

    Schemat ''oryginalny'':
    Protel, programator uniwersalny, nie odpowiada dioda.

    Protel, programator uniwersalny, nie odpowiada dioda.

    Więc proszę o pomoc w sprawie tej diody.
  • PCBway
  • Pomocny post
    Poziom 16  
    Witaj. To stary problem Protela 98SE. Problem polega na tym, że footprint diody w bibliotece obudów (PCB) nie odpowiada symbolowi diody w bibliotece symboli (SCH). Odczytaj jaki footprint ma ta dioda. Edytuj go w bibliotece obudów (PCB) i zmień tam nazwy wyprowadzeń. Anoda ma tam numer "A" - zmień to na "1", katoda ma "K" - zmień na "2". Symbol diody ma takie właśnie oznaczenia i nie pasują do siebie teraz.
  • PCBway
  • Poziom 10  
    Wielkie dzięki. Problem rozwiązany:D
