Jak dobrać wartości elementów do wskaźnika wysterowania napięcia na diodach?

Witam, chciałbym zrobić wskaźnik wysterowania napięcia na dowolną ilość diod, które zapalały by się wprost do zwiekszającego się napięcia (np. 1 dioda 1V, 2 diody dla 2 V). Temat byl juz przerabiany wiele razy ale mam problem ogolniee ze zrozumieniem. Zrobilem na podstawie innych schematów taki prosty schemat.

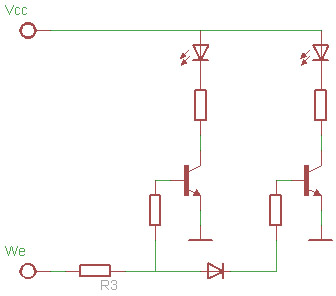

<img src="https://obrazki.elektroda.pl/94_1227038391.jpg">
Jak do tego schematu dobrac wartości?

Dodano po 2 [minuty]:

Witam!
Nie komplikuj sobie życia ponad niezbędną potrzebę!
Weź układ LM3914, był już wielokrotnie omawiany na Elektrodzie, jest skostruowany właśnie po to!

No taka uzycie ukladu jest łatwe i przyjemne i wałkowane wszedzie, ale mi bardziej chodzi o zapozanie się z tranzystorami i ich użyciem - taka edukacja

To Ci zostaje do poćwiczenia tylko Prawo Ohma.

Dla obliczeń możesz przyjąć:
- spadek napięcia na przewodzącej diodzie krzemowej 0,7V,
- napięcie baza - emiter dla "otwartego" tranzystora - 0,7V,
- napięcie emiter - kolektor dla tranzystora w stanie przewodzenia - 0,2V,
- spadek napięcia na przewodzącej (wysterowanej) diodzie świecącej - dla czerwonej 1,4V, żółta 1,6V, zielona 2V, niebieska lub biała - 3,5V.
Aby dioda wyraźnie świeciła trzeba przez nią przepuścić prąd ok. 10mA, ale nie należy przekraczać 20mA.
