Witam, zaczynam bawić się w PSpice i mam problem, zrobiłem układ: ustawiłem paramerty analizy, ale nie wiem co wpisać w okienku Trace Expression by wyszły mi takie ładne charakterystyki?

Jak dobrze ustawiłeś analizę DC to wystarczy wstawić na schemacie marker prądu kolektora. PS. Wystarczy włączyć DC sweep ---->Nested sweep i zaznaczasz fistaszkiem Enable Nasted sweep i już pięknie dział

Wejściowa to zależność Ib od Ube. Więc zamiast źródła prądowego wstawiasz źródło napięciowe. A przejściowa to zależność Ic od Ib więc znowu w bazie źródło prądowe.

A czemu przed założeniem postu nie przeszukałeś forum

Czytałem już kilkanaście postów, ale dalej mam problemy... Załączam mój schemat, może ktoś mi napisze dokładniej jak uzyskać tą charakterystykę?

Dzieki, poszło - ale mam jeszcze dylemat z uzyskaniem chrakterystyki wejściowej i przejściowej... jak ma wyglądać schemat i gdzie dokładnie ustawić marker?

Teraz mam problem z zasymulowaneim takiego układu z cewką: Przyjąć następujące parametry źródła prądowego: I1=0, I2 = 1, TD = 0,TR = 1m, TF = 1m, PW = 1m, PER = 4m. - to już wiem jak się robi i teraz mam tak: Wyznaczyć zależność u(i) napięcia na cewce dla trzech temperatur: 270C, 1000C oraz 2000C, przyjmując następujące zestawy wartości parametrów modelu cewki: L = 10m, TC1 = 0, TC2 = 0, IL1 = 0, IL2 = 0 i tu juz mam dylemat... TC1 = 0, TC2 = 0, IL1 = 0, IL2 = 0 - tego nie wiem gdzie wpisac? i jak wstawić marker by uzyskać u(i)?

Też nie wiem jak się to dodaje, ale skoro i tak te dodatkowe współczynniki wynoszą 0 to możesz dać zwykłą cewkę L=10mH.

Doszedłem, po prostu zaznacza się cewkę, klika na edit, potem model i poprostu wklepuje dane z klawiatury i robi symulację pozdrowienia dla moderatora (Mariusz Ch.), który kasuje moje posty na ten tema i twierdzi, że przemawia przeze mnie brak wkładu własnego!

REKLAMA

Adblock/uBlockOrigin/AdGuard mogą powodować znikanie niektórych postów z powodu nowej reguły.

PSpice - problem z symulacją charakterystyki wyjściowej?

shel82 28 Maj 2009 07:14 1739 8

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 6584285 28 Maj 2009 07:14

shel82 shel82

Poziom 18

Posty: 475

Ocena: 116
Autor tematu

Post #1
6584285 28 Maj 2009 07:14

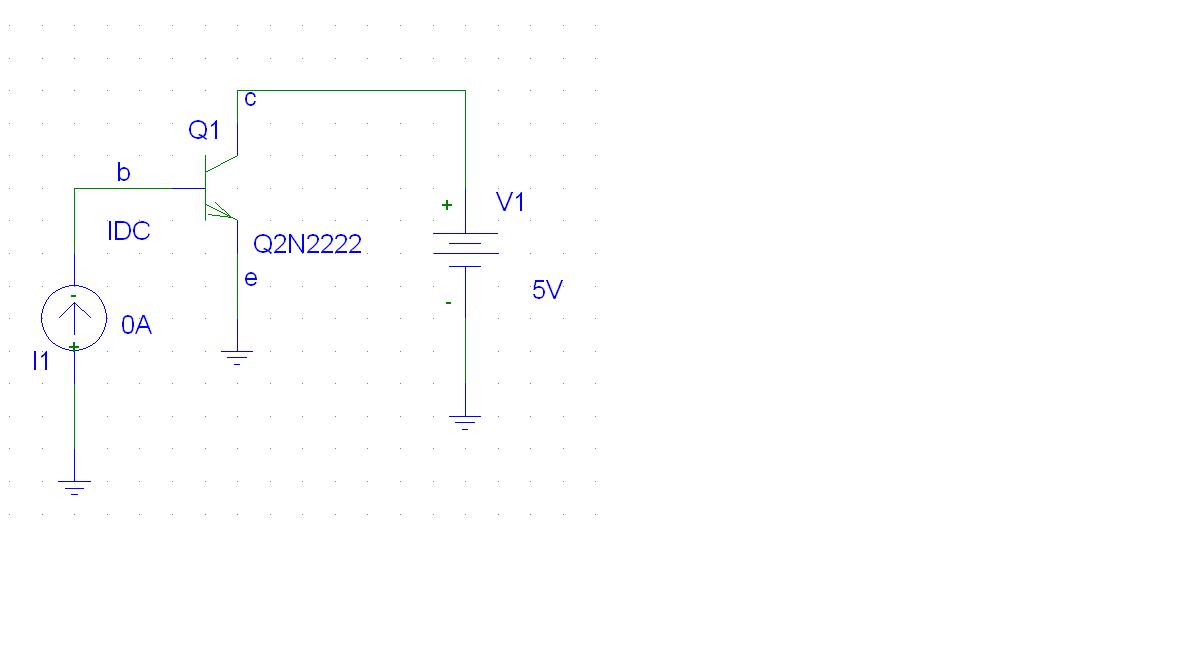

Witam, zaczynam bawić się w PSpice i mam problem, zrobiłem układ:

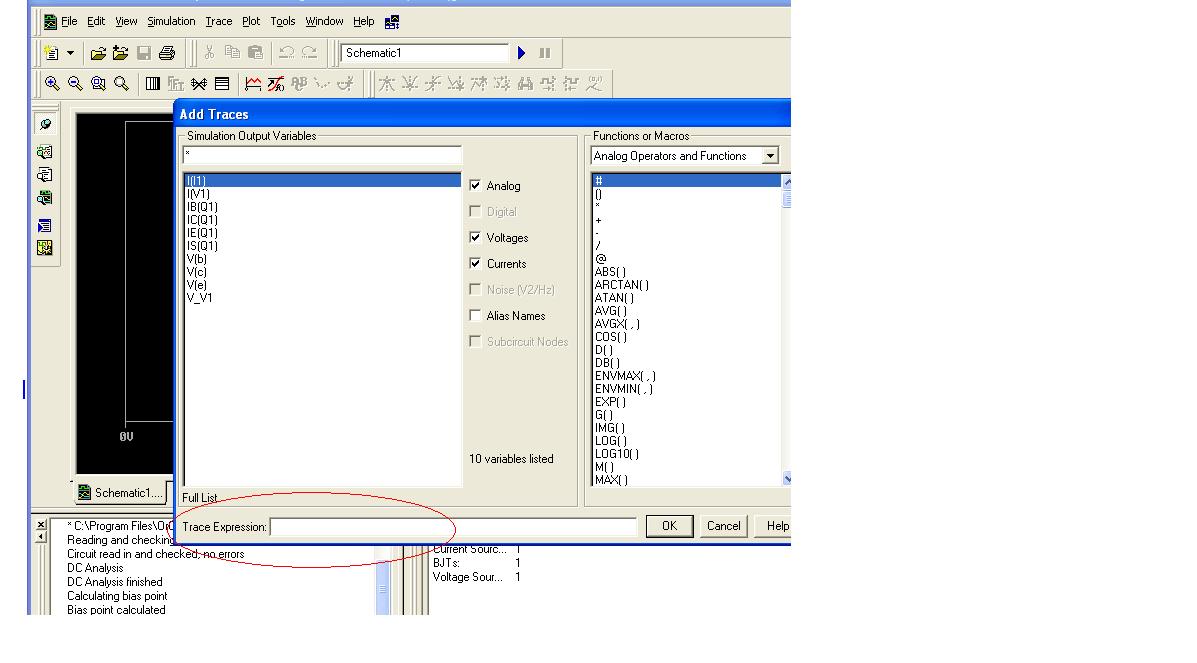

ustawiłem paramerty analizy, ale nie wiem co wpisać w okienku "Trace Expression"

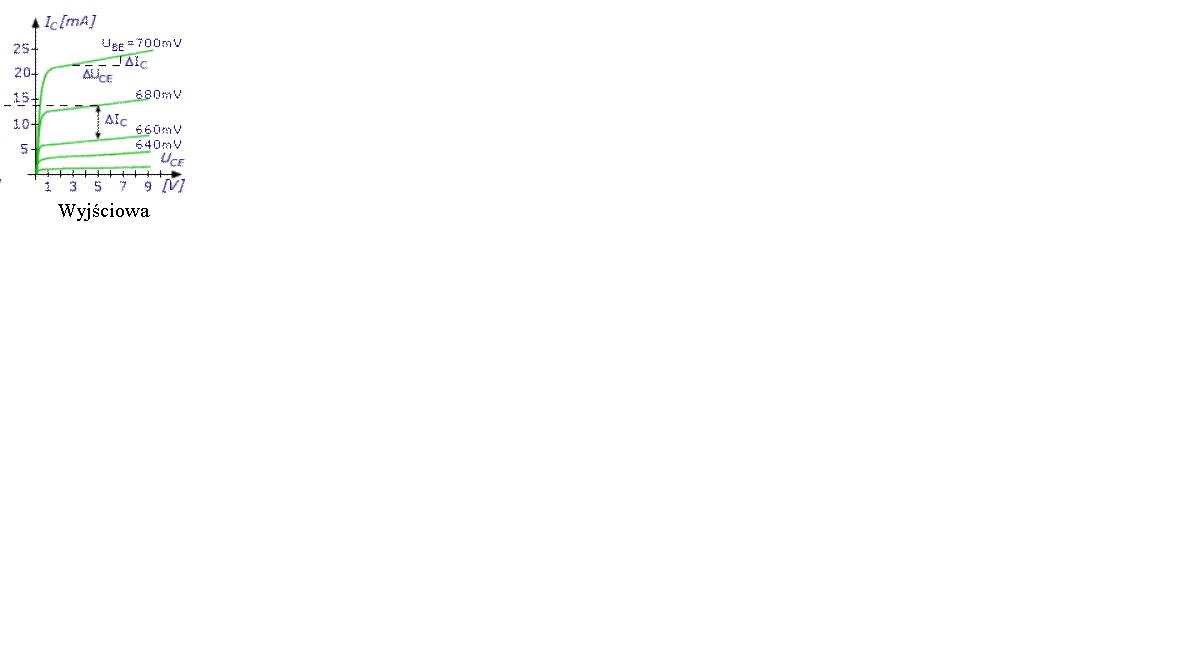

by wyszły mi takie ładne charakterystyki?
