[poszukuję] schemat centralki Intervox 72 Unitra Fonica

Szukam schematu centralki Intervox 72 Unitra Fonica, a dokładniej - instrukcji instalacji.

Z góry dziękuję za wszystkie namiary.



Regulamin pkt. 8.3 . [SP5ANJ]
Przenoszę do innego działu.

Dodano po 3 [godziny] 18 [minuty]:

Nie wiem, czy dział zaproponowany przez moderatora jest najlepszy. O centralkę domofonową chodzi. Więc niekoniecznie o zabezpieczenia, a raczej sprzęt radio komunikacyjny.

MES Mariusz napisał:

Regulamin pkt. 8.3 . [SP5ANJ]
Przenoszę do innego działu.

Dodano po 3 [godziny] 18 [minuty]:

Nie wiem, czy dział zaproponowany przez moderatora jest najlepszy. O centralkę domofonową chodzi. Więc niekoniecznie o zabezpieczenia, a raczej sprzęt radio komunikacyjny.

Witam.
Mam schemat centralki i aparatu. W wolnej chwili zeskanuje i wrzucę na Forum.
Jeśli chodzi o dział to myślę że odpowiedni bo jest to rodzaj urządzenia dyspozytorskiego głośnomówiacego.
Pozdrawiam.

A ma ktoś może opis numerów na pinach na wtyczce (zależy mi na centralce....)

Patrząc na schemat, to wtyk ma wyprowadzonych kolejno 10 abonentów (zaciski od 1 do 10) i masę (zaciski 11 i 12).

zybex napisał:

Patrząc na schemat, to wtyk ma wyprowadzonych kolejno 10 abonentów (zaciski od 1 do 10) i masę (zaciski 11 i 12).

Wtyk nie ma niestety numerów obwodów na spodzie, a piny są ustawione niesymetrycznie...

Na schemacie jest tylko pokazane, że abonent "1" idzie na pierwszy pin itd. Niestety nie pokazują kształtu (rysunku) złącza. Wiem, że jest nietypowy, bo miałem takie coś "na rozbiórkę". Na twoim miejscu zrobiłbym sobie szkic złącza, a następnie miernikiem wyszukałbym wszystkich 10 abonentów i te dwa piny masy (11 i 12). Oczywiście pomiary przy otwartej obudowie. Jak nie chcesz otwierać, to możesz podłączać kolejno jeden aparat pod wszystkie wyjścia i wtedy je opisać.

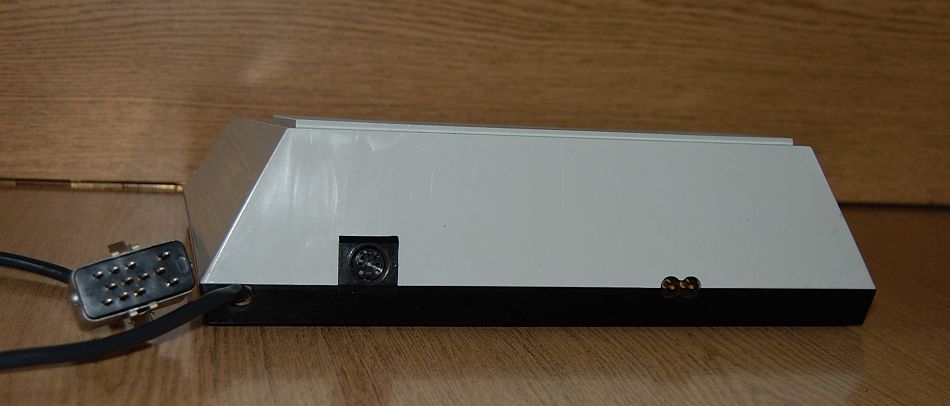

Znalazłem tylko zdjęcie tego złącza. Zawsze możesz zmienić je na inne lub po prostu rozszyć kabel na łączówce.

zybex napisał:

Na schemacie jest tylko pokazane, że abonent "1" idzie na pierwszy pin itd. Niestety nie pokazują kształtu (rysunku) złącza. Wiem, że jest nietypowy, bo miałem takie coś "na rozbiórkę". Na twoim miejscu zrobiłbym sobie szkic złącza, a następnie miernikiem wyszukałbym wszystkich 10 abonentów i te dwa piny masy (11 i 12). Oczywiście pomiary przy otwartej obudowie. Jak nie chcesz otwierać, to możesz podłączać kolejno jeden aparat pod wszystkie wyjścia i wtedy je opisać.
Znalazłem tylko zdjęcie tego złącza. Zawsze możesz zmienić je na inne lub po prostu rozszyć kabel na łączówce.

Dzięki W ostateczności tak zrobię. Pytam o gotowca, bo centrala ma fabryczne plomby i nie chciałem ich niszczyć
