Podłączenie przedmiego panelu (niezbyt rozumiem instrukcje)

gnegon 20 Maj 2011 21:13 2255 8

REKLAMA

Zgłoś naruszenie prawa

| Nowy temat

#1 9527865 20 Maj 2011 21:13

gnegon gnegon

Poziom 14

Posty: 188

Pomógł: 6

Ocena: 11
Autor tematu

Post #1
9527865 20 Maj 2011 21:13

Witam,

Składam komputer i mam problem z podpięciem pinów z przedniego panelu do płyty głównej, patrzylem na instrukcję lecz nie bardzo wiem o co chodzi. Proszę kogoś by powiedział mi co i do czego mogę podłączyć. Poniżej zamieszczam wszystko.

Panel:

Audio:

Z góry dziękuje wszystkim

Zmień sposób wklejenia grafiki: https://www.elektroda.pl/rtvforum/topic1043840.html
Przy okazji popraw swój post, aby stał się zrozumiały.
[jankolo]

REKLAMA
#2 9527882 20 Maj 2011 21:16

Kuniarz Kuniarz

Moderator Projektowanie

Posty: 4520

Pomógł: 371

Ocena: 825
Pomocny post? (0)

Post #2
9527882 20 Maj 2011 21:16

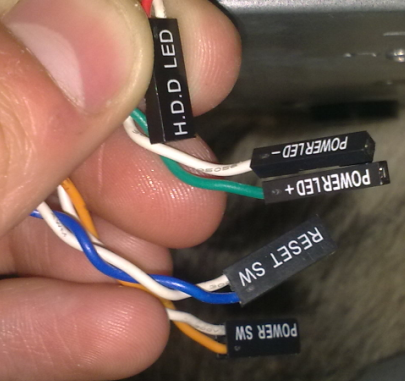

Czerwony przewód na HDD LED to plus, zielony na POWER LED to plus, reset i power - polaryzacja nie istotna. Te wskazówki powinny wystarczyć, jeśli trochę wysilisz umysł

Natomiast to AUDIO trochę dziwne, nie jest to przypadkiem HD AUDIO, a panel masz "zwykły", zgodny z AC97 ? Nie masz innego złącza na płycie opisanego jako AUDIO ?
Podaj dokładny typ płyty proszę.

Pracownia na fejsbuku, zapraszam.
Jutuber : https://www.youtube.com/@Robert_Kuna

Pomogłem? Kup mi kawę.

Promuję tematy:
26.11.2025 Samodzielna budowa tymczasowej rozdzielnicy budowlanej.
18.06.2025 INTEX SF90220-1 – jak uruchomiłem martwą pompę basenową alternatywnym sposobem
24.04.2025 Prototyp urządzenia elektronicznego - jak powstaje, VIDEO
28.12.2024 Przystosowanie ładowarki PARKSIDE X12V Team do zasilania Off Grid (24V)
25.06.2023 Prosty tester elektroniki FCT / EOL - opis, budowa, działanie.
#3 9527985 20 Maj 2011 21:41

gnegon gnegon

Poziom 14

Posty: 188

Pomógł: 6

Ocena: 11
Autor tematu Pomocny post? (0)

Post #3
9527985 20 Maj 2011 21:41

Tak dokladnie to jest HD audio a panel mam zwykły, na płycie nie widzę innego (może sie myle), płyta Asrock 775Dual-VSTA
REKLAMA
#4 9528003 20 Maj 2011 21:45

jankolo jankolo

Spoczywaj w Pokoju

Posty: 32197

Pomógł: 1792

Ocena: 585
Pomocny post? (0)

Post #4
9528003 20 Maj 2011 21:45

gnegon, prosiłem o coś.
#5 9528023 20 Maj 2011 21:50

@GUTEK@ @GUTEK@

Poziom 31

Posty: 1561

Pomógł: 163

Ocena: 367
Pomocny post? (0)

Post #5
9528023 20 Maj 2011 21:50

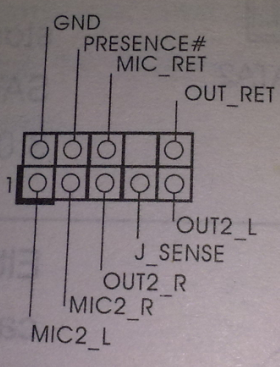

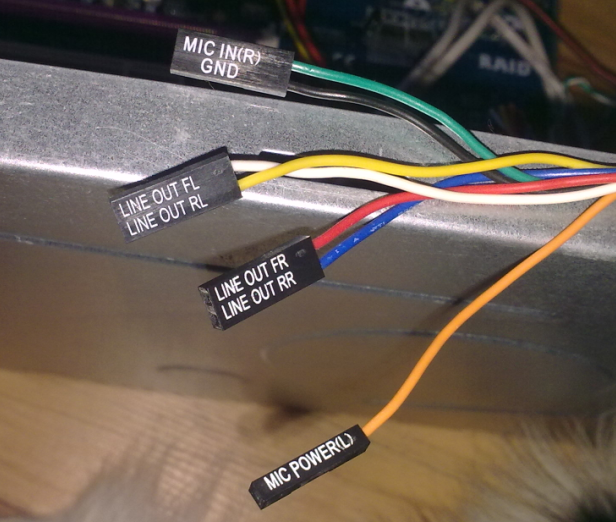

PŁYTA - KABELKI

GND - GND
MIC2_L - MIC IN(R)
MIC2_R - MIC POWER(L)

OUT2_R - LINE OUT FR
MIC_RET - LINE OUT RR
OUT2_L - LINE OUT FL
OUT_RET - LINE OUT RL

Promuję tematy:
06.03.2026 [Zigbee] Najtańszy termometr ZY-ZTH02 – opinia, wnętrze, zmiana firmware
22.02.2026 [Zigbee] Zmiana oprogramowania w termometrze TY0201 (RSH-HS03)
10.06.2025 Przekombinowane gniazdko, czyli odbiornik wodomierza w inteligentnym gniazdku
09.06.2025 [ZIGBEE] Gniazdko Zigbee 20A z pomiarem energii (Tuya TS011F_plug_3)
01.05.2025 Naprawa inteligentnego gniazdka po roku użytkowania
REKLAMA
#6 9528493 21 Maj 2011 00:05

gnegon gnegon

Poziom 14

Posty: 188

Pomógł: 6

Ocena: 11
Autor tematu Pomocny post? (0)

Post #6
9528493 21 Maj 2011 00:05

Dziekuje
#7 9528507 21 Maj 2011 00:11

jankolo jankolo

Spoczywaj w Pokoju

Posty: 32197

Pomógł: 1792

Ocena: 585
Pomocny post? (0)

Post #7
9528507 21 Maj 2011 00:11

gnegon, za świadome zlekceważenie polecenia moderatora otrzymujesz ostrzeżenie. Nie zwalnia Cię to z obowiązku wykonania tego polecenia.
REKLAMA
#8 9528525 21 Maj 2011 00:22

gnegon gnegon

Poziom 14

Posty: 188

Pomógł: 6

Ocena: 11
Autor tematu Pomocny post? (0)

Post #8
9528525 21 Maj 2011 00:22

Rozumiem polecenie zrozumialem, lecz nie każdy ma czas zrobić to odrazu...
#9 9528569 21 Maj 2011 00:45

jankolo jankolo

Spoczywaj w Pokoju

Posty: 32197

Pomógł: 1792

Ocena: 585
Pomocny post? (0)

Post #9
9528569 21 Maj 2011 00:45

gnegon napisał:
lecz nie każdy ma czas zrobić to odrazu...

3.3. Użytkownik zobowiązany jest niezwłocznie wykonać polecenia moderatora
Zarejestruj konto, Zaloguj się i bądź aktywny na forum, a wtedy reklamy nie będą się pojawiać. Otrzymaj punkty za rejestrację oraz odpowiedzi.

Zainstaluj aplikację Elektroda

| Nowy temat

Zgłoś naruszenie prawa

Podsumowanie tematu

✨ Użytkownik ma problem z podłączeniem pinów z przedniego panelu do płyty głównej podczas składania komputera. W odpowiedziach podano, że czerwony przewód należy podłączyć do HDD LED (plus), zielony do POWER LED (plus), a polaryzacja dla resetu i power nie jest istotna. Użytkownik potwierdził, że jego panel to HD Audio, a płyta główna to Asrock 775Dual-VSTA. Dalsze instrukcje dotyczące podłączenia kabli audio zostały również udzielone, wskazując odpowiednie złącza na płycie głównej.
