Schemat wzmacniacza WAM-100 z lat 76-79 na tranzystorach KD

Szukam schematu do wzmacniacza radiowęzłowego produkowanego przez Instytut Łączności w latach 76-79. Wzmacniacz składa się z dwóch paneli- zasilacz 24V 10A i z końcówki WAM-100 zbudowanej na tranzystorach KD (6 szt.)

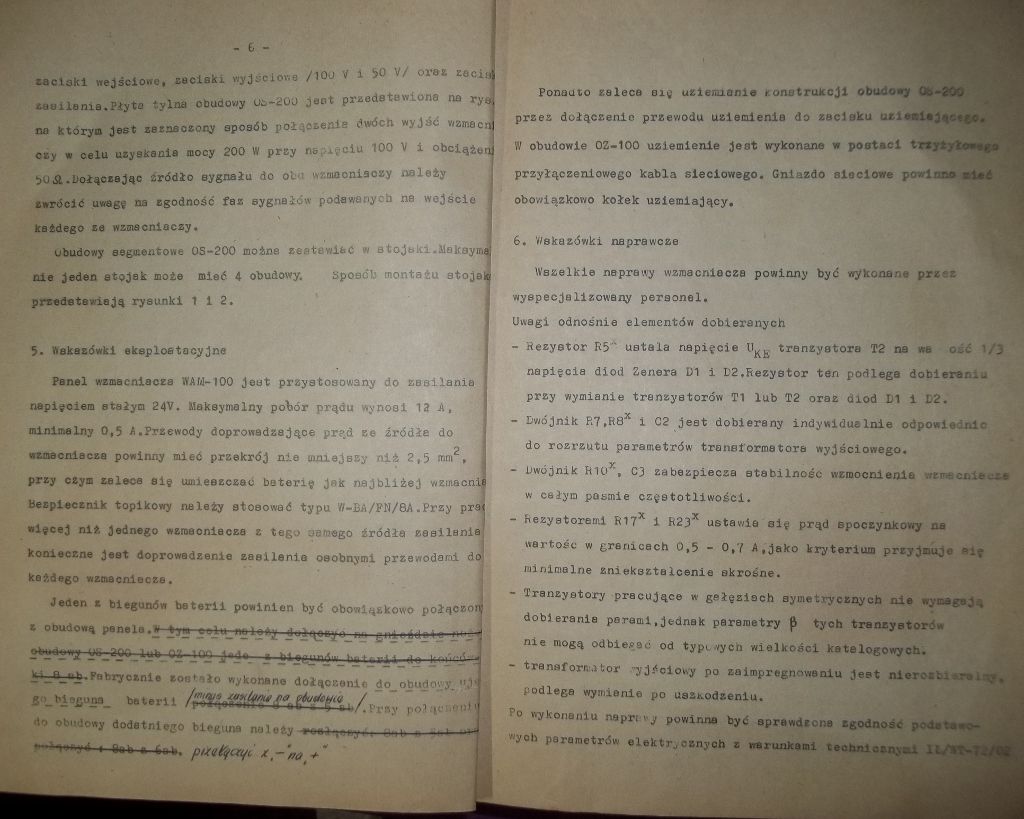

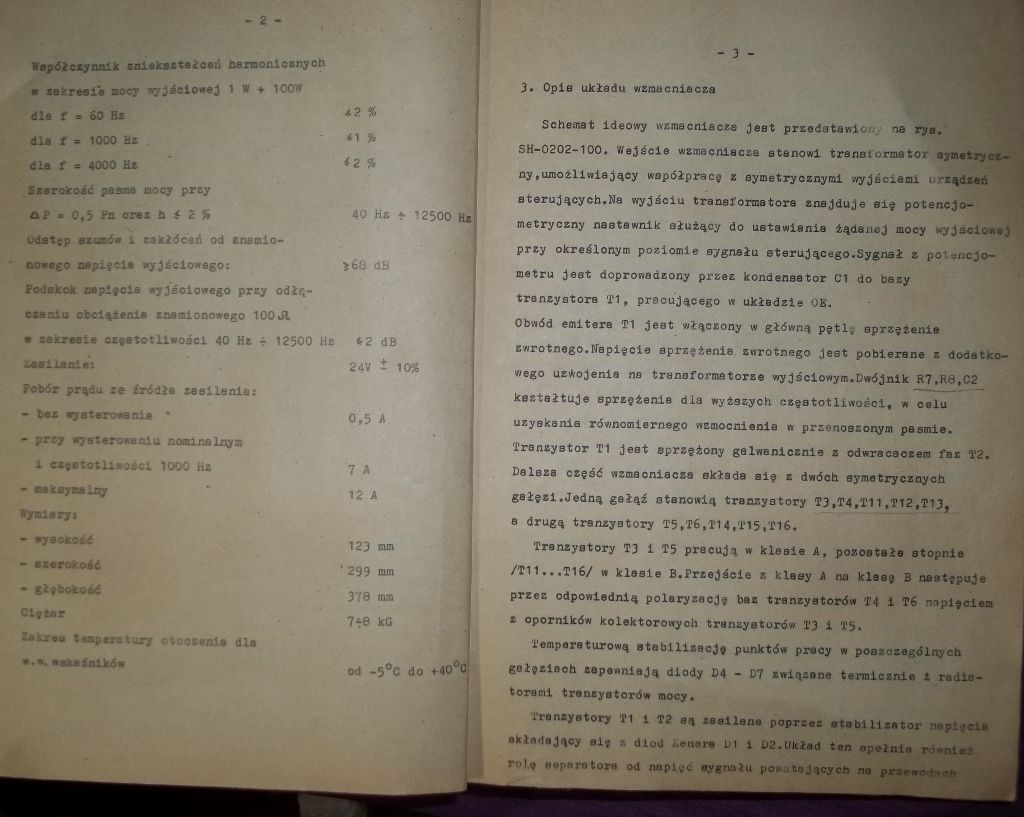

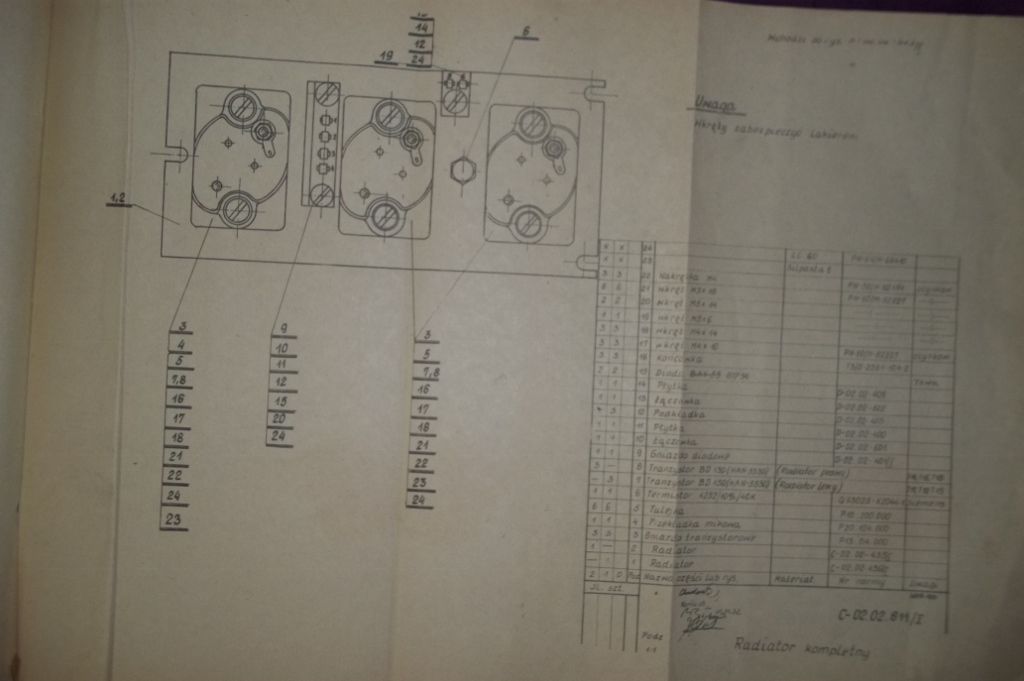

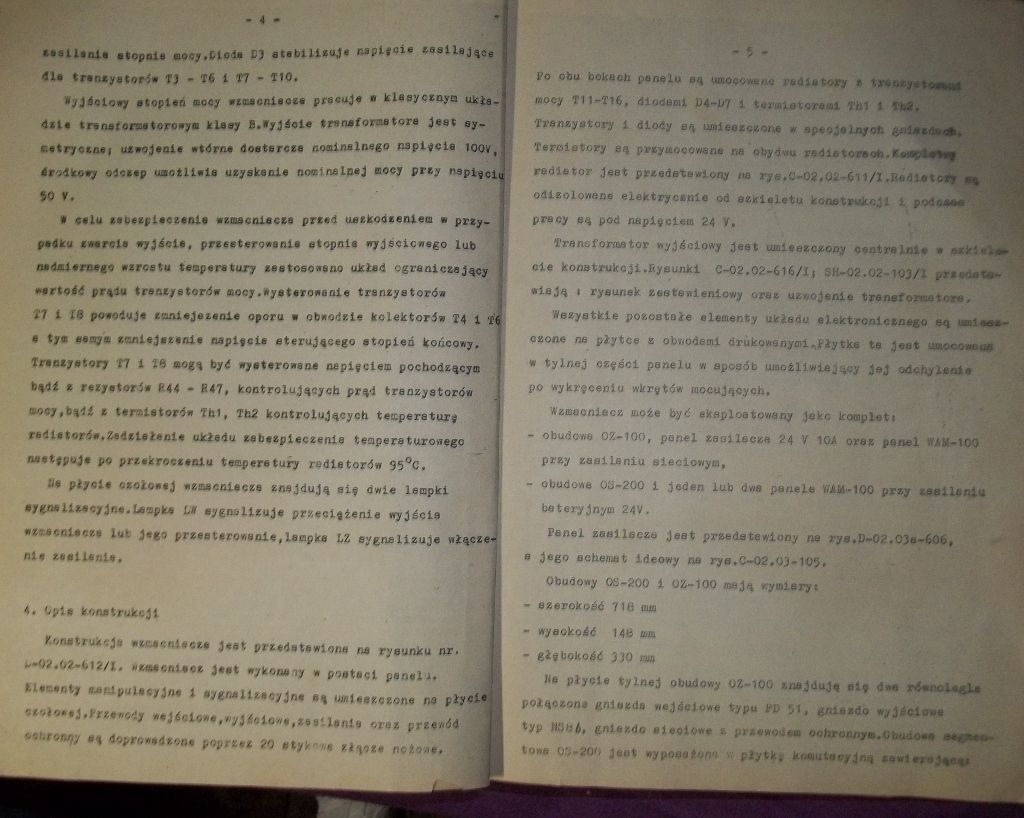

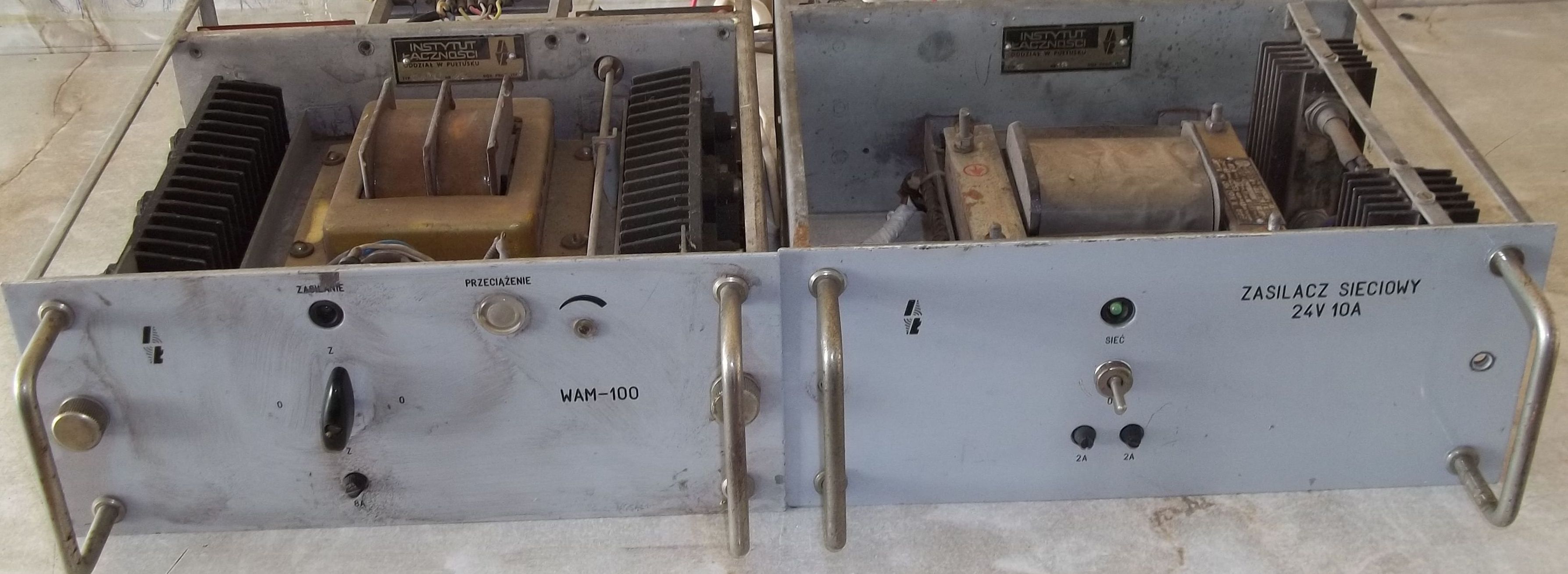

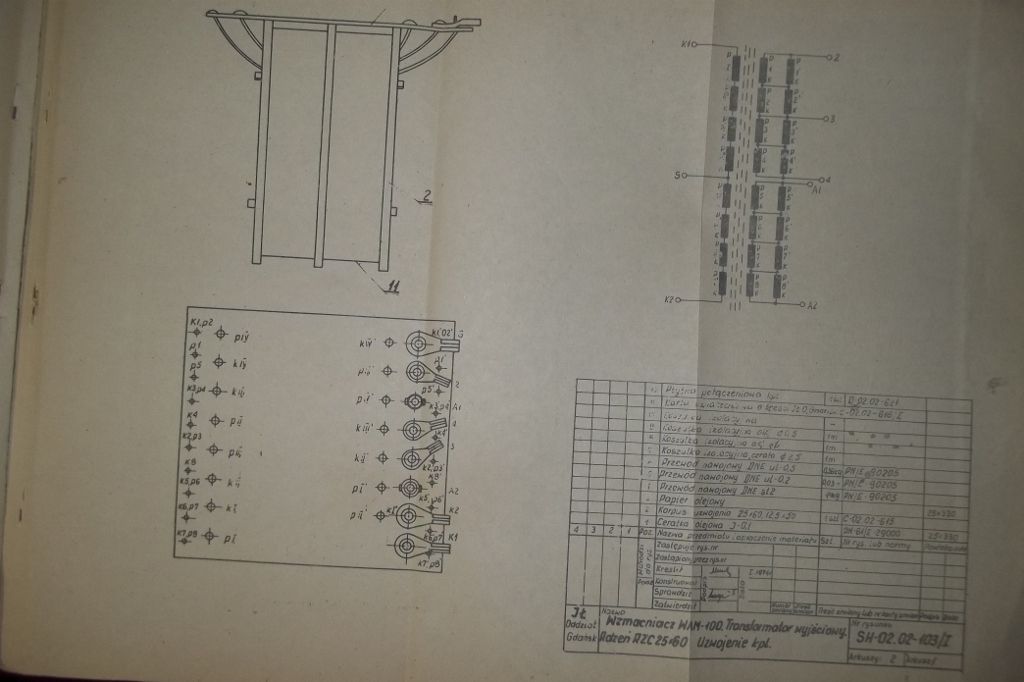

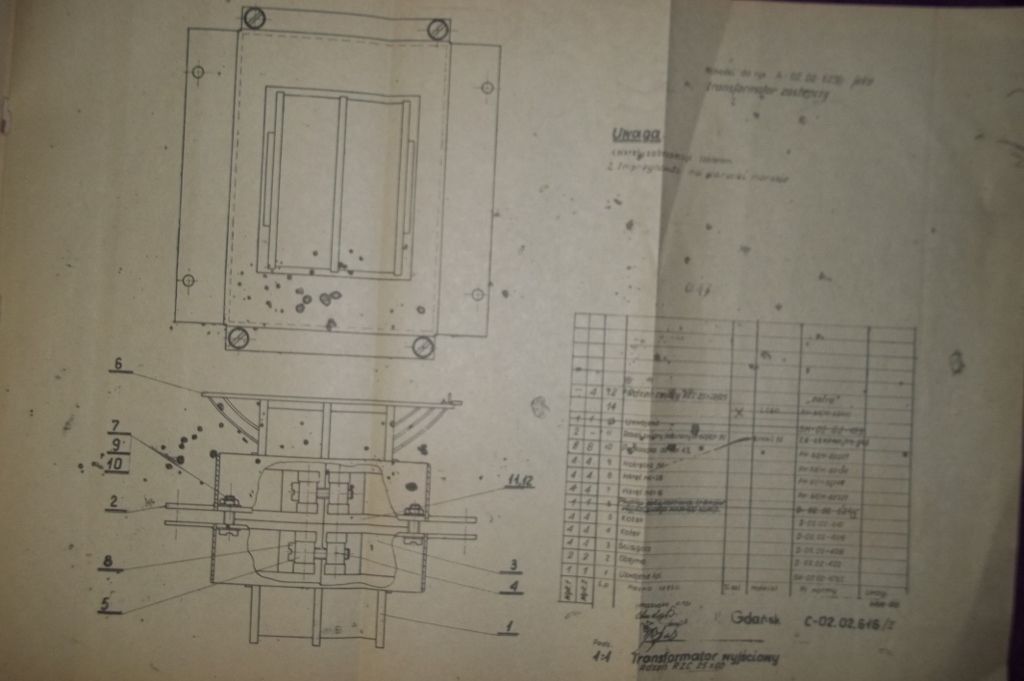

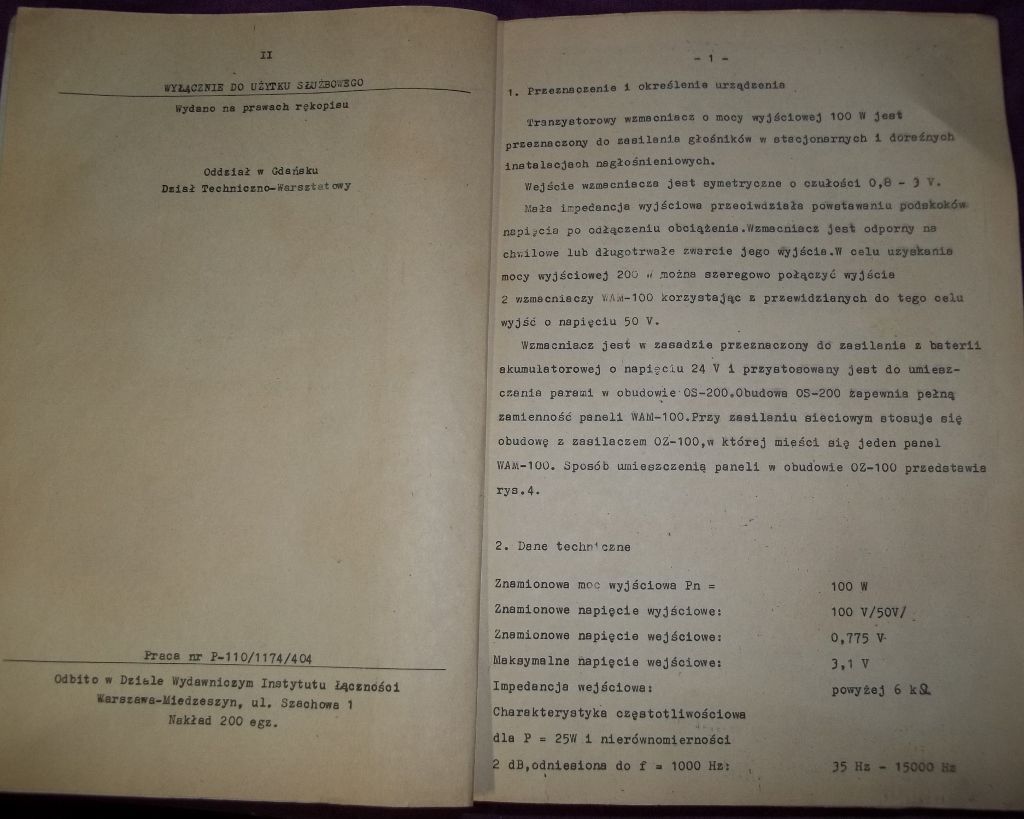

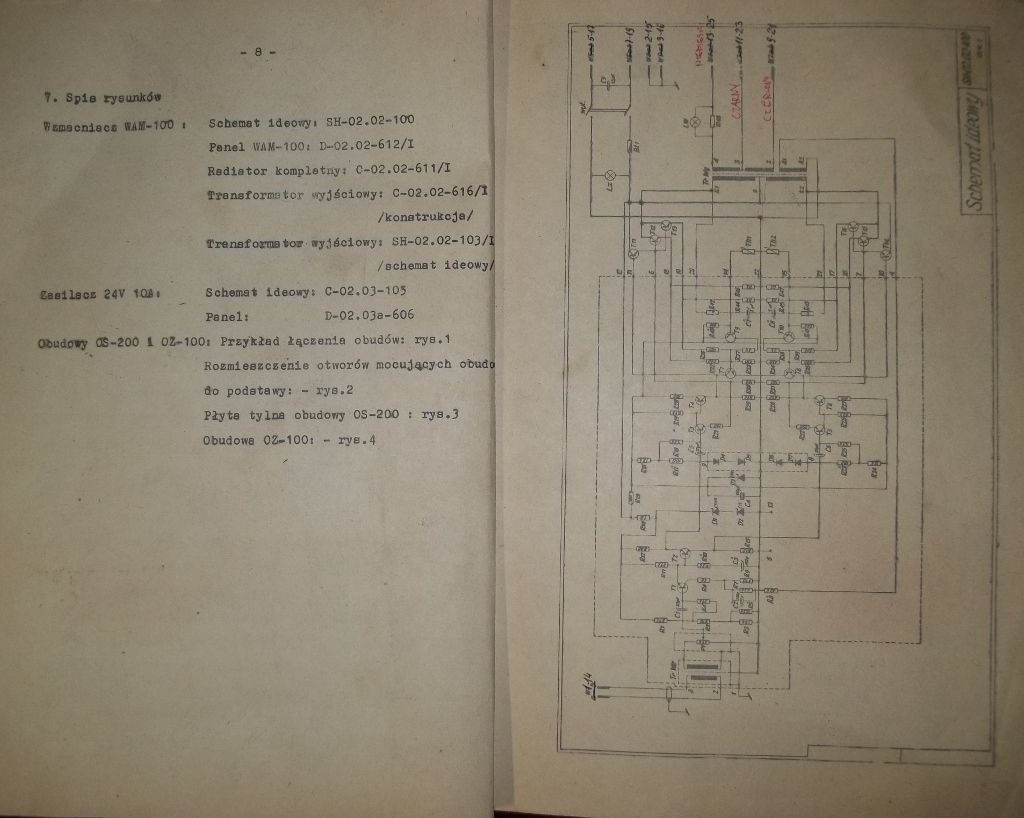

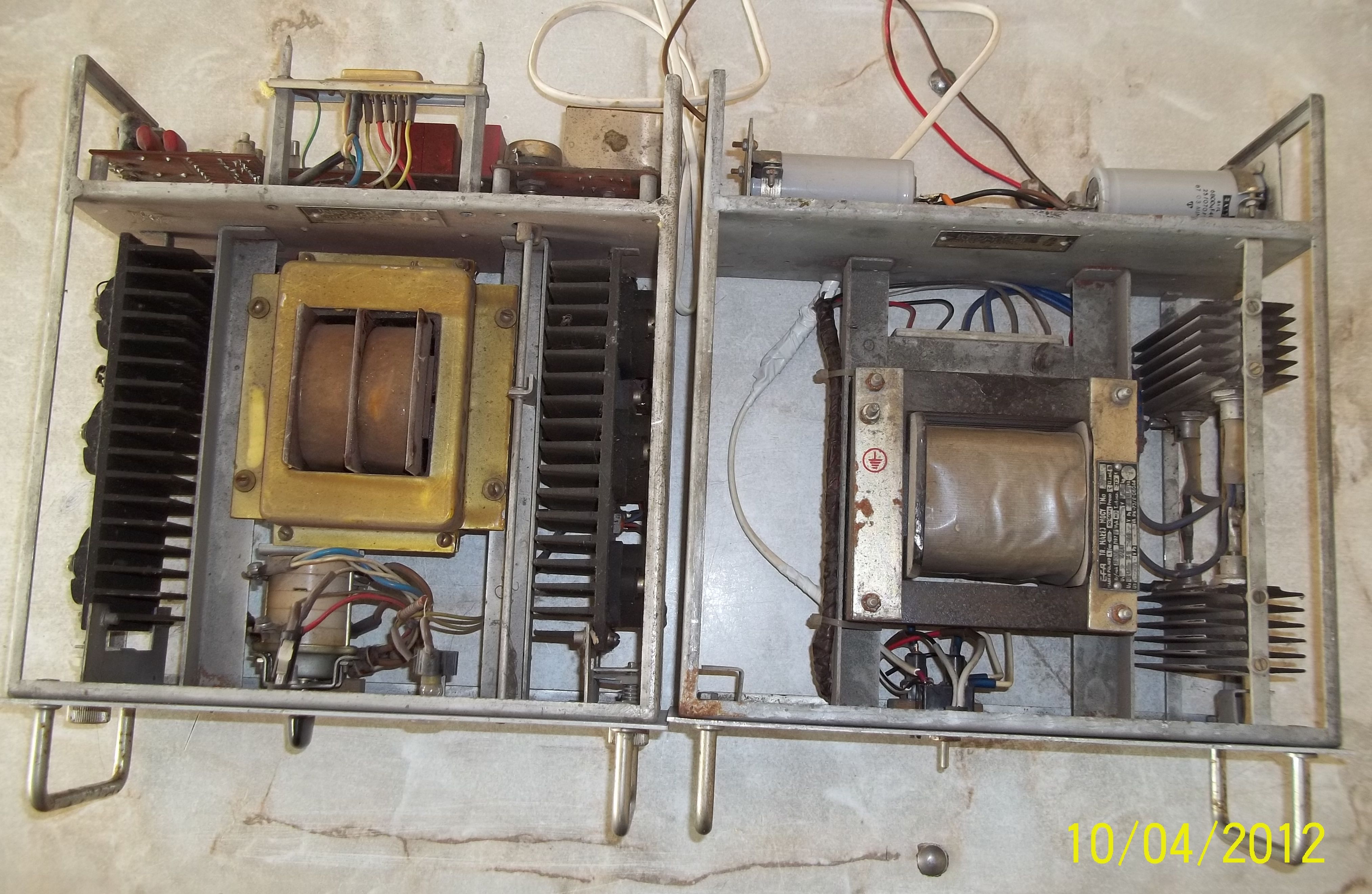

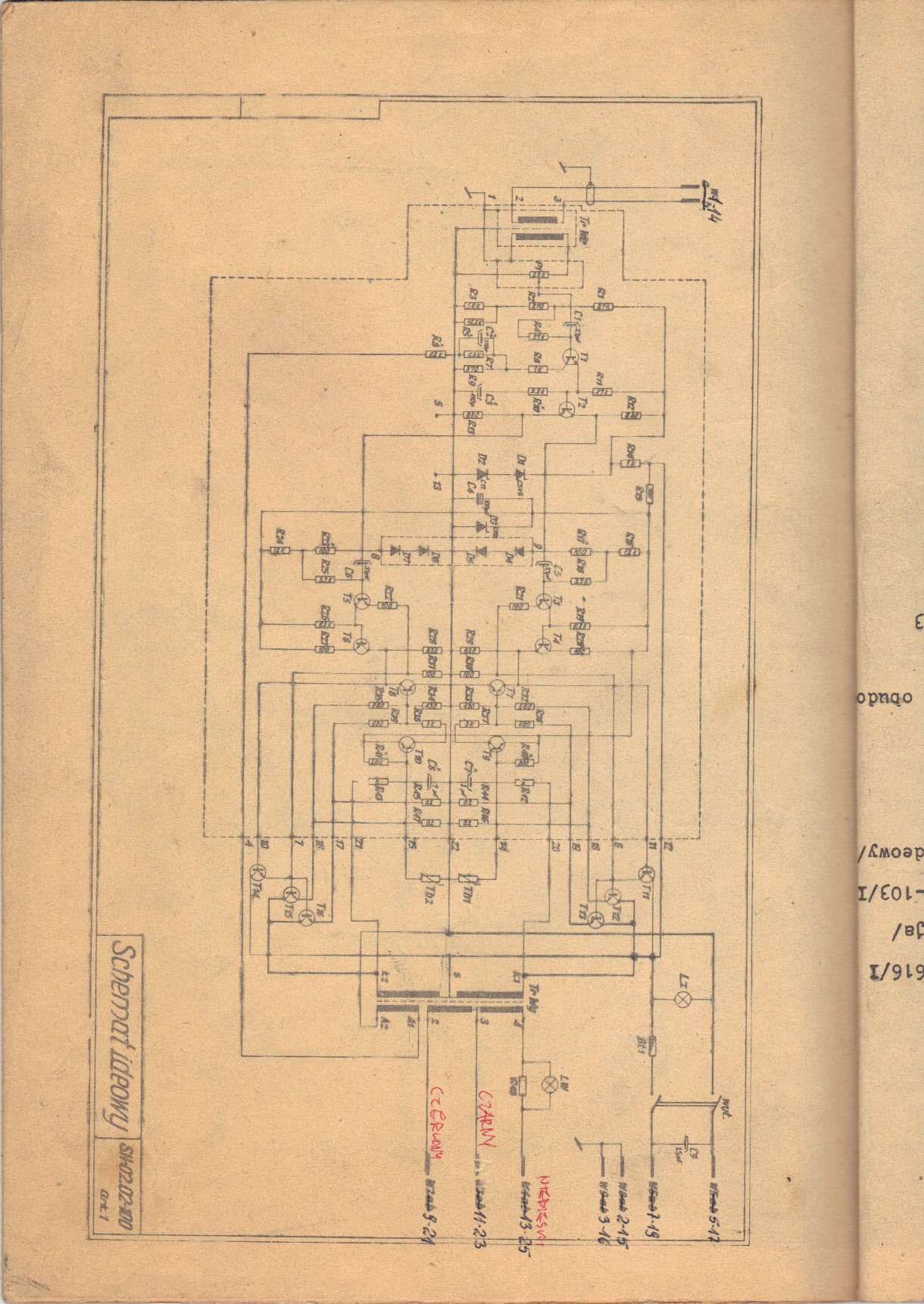

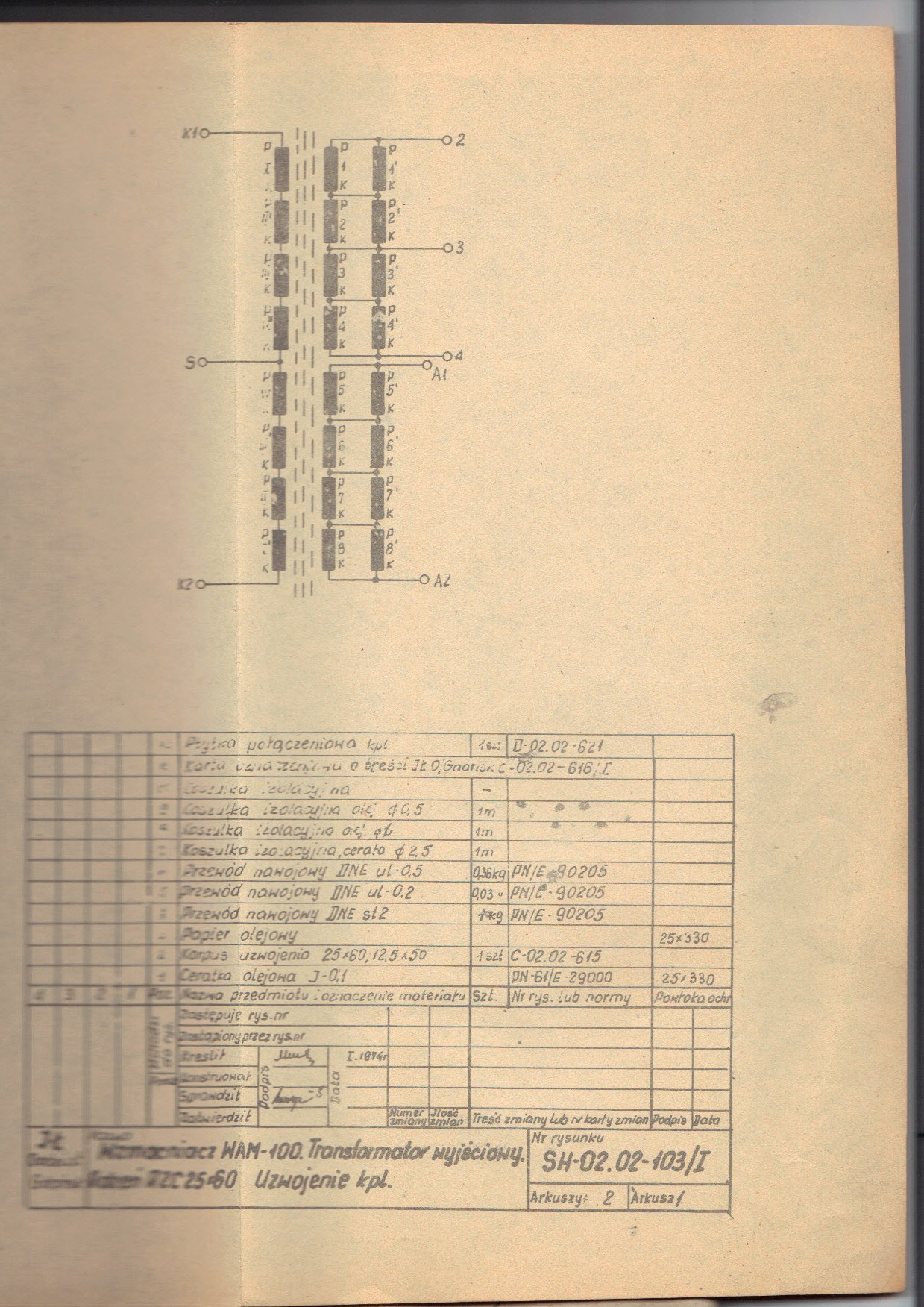

Dołączam tutaj zdjęcia tego wzmacniacza.

Parametry wzmacniacza
Znamionowa moc wyjściowa 100W
Znamionowe napięcie wyjściowe 100V/50V/
Znamionowe napięcie wejściowe 0,775V
Pasmo przenoszenia 35 - 15000 Hz
Zniekształcenia dla mocy 1 - 100W dla f= 1kHz ≦ 1%
Zasilanie 24V

Reszta opisu wzmacniacza
