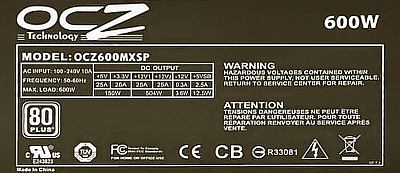

OCZ Technology model: OCZ600MXSP - Brak napięcia na PG, uklad scalony PS224

Witam posiadam zasilacz OCZ ModXStream Pro 600W i mam z nim problem, mianowicie po podłączeniu go do komputera nie startuje bios (załącza tylko dyski i wentylatory). Z tego co wiem są problemy z tym zasilaczem jeśli chodzi o stare płyty gł. sprawdziłem go na 3 płytach i wszędzie to samo, nie mam za bardzo możliwości sprawdzenia na nowej płycie.

Problem jest w tym, że na linii PWR OK jest napięcie +0,05V, a powinno chyba być +5V (co najmniej jeśli chodzi o stare płyty główne) Jak podałem na PWR OK +5V komputer ruszył, ale chce rozwiązać problem z tym PWR-OK. Sprawdziłem napięcia i wszystko jest ok poza tym PWR-OK

W zasilaczu tym jest układ scalony PS224, pomierzyłem napięcia i jest coś tu nie tak:


Obok schematu są wartości pomierzonych napięć na układzie scalonym (pomiar na samym zasilaczu + dysk twardy).
Poprawiłem TONI_2003.

Sprawdź czy nie ma przebicia PG do masy (na wyłączonym zasilaczu) i czy jest 1k do +5V SB. Może po prostu padł oporniczek.
Sprawdź jeszcze napięcia, może nie ma któregoś ujemnego i wtedy nie załącza się gotowość, a nie zawsze wyłączy przetwornicę.
Czasem też padnięte kondensatory dają zaniżone napięcie i nie daje PG.
Gratulacje co do przetwornicy SB, minuta pracy na kondensatorach to oznacza bardzo dobrą sprawność. Nie ma się czym przejmować.
Odnośnie pytania o podpięcie PG do +5V, można przez rezystor 1k i nie spowoduje to problemów, bo płyta ma własny timer resetu, więc raczej powinna wstać bez problemów.

Tak więc
PG do masy 1,4K SB do masy 0,45K SB do PG 1,79K
Napięcia sprawdzone i masy są OK, a kondensatory elektrolityczne sprawdzone wizualne OK

Jeżeli chodzi o PG do +5V czy może być z SB +5V przez opornik 1K, czy inne +5V?

Nie do SB, bo będzie płyta cały czas miała sygnał włączenia, tylko do +5 VCC (wyjścia zasilania głównego +5V).

Teraz jest z +5 SB, ale układ ma wyjście OC (otwarty kolektor), które w połączeniu z rezystorem 1K daje wyjście PG.

Jeśli padł tranzystor wyjściowy w układzie to będzie 0 logiczne, czyli brak napięcia, wtedy jako partyzanckie obejście można połączyć PG przez rezystor 1K z wyjściem +5V, co prawda opóźnienie sygnału PG będzie zerowe, ale około półsekundowy reset wewnętrzny płyty głównej pozwoli na ustalenie się napięć do pracy i wszystko normalnie będzie działało.

Ważne, żeby najpierw wyeliminować nieprawidłowości pracy zasilacza i upewnić się, że uszkodzone jest tylko wyjście PG.

Wydaje się że uszkodzony jest tylko PG bo napięcia główne są stabilne i po podłączeniu komputera wszystko ładnie chodzi (jak na razie). Ale nie lubię takiej partyzantki i chcialbym naprawić to uszkodzenie w zasilaczu.
Tak wiec który to może być tranzystor gdzie się znajduje?

P.S. A to napięcie +5V musi być przez rezystor?

Ten tranzystor to jest w układzie scalonym jako element wyjściowy, naprawa tylko przez wymianę układu scalonego.
1. Jest zwarcie PG do masy na wyłączonym zasilaczu?
2. Rezystor 1K Rpgo jest sprawny, bo jeśli rezystor padł to też nie będzie PG, na płycie to wejście ma pull-down, czyli nie podłączone ma 0V.

Przez rezystor, ponieważ taka konfiguracja jest oryginalnie i jest to dodatkowe zabezpieczenie płyty głównej przed ewentualnymi przyszłymi problemami zasilacza.To jest sygnał logiczny, a nie zasilanie.

Podejrzewam, że podając +5V główne na PG bez wylutowania kabelka z zasilacza można zapomnieć o sterowaniu tą linią przez układ scalony. Czyli pozostaje PG do +5V przez rezystor 1K i zasilacz jeszcze trochę posłuży.

Przyjrzawszy się dokładniej zauważyłem, że jeden rezystor SMD jest nadpalony nawet nie da się go doczytać, ale mimo to opór pokazuje, a znajduje sie on zaraz za diodą SMD na linii do PGI może to to stanowi problem?

No, może być to. Co prawda nie widzę na własne oczy, ale jest taka możliwość.
Jeśli PGI znaczy Power Good Input, to jeśli się spalił to nie daje odczytu z zasilacza SB i może być przyczyną problemu.

Napięcie na PGI też jakieś bliskie zeru, tylko pytanie jakie tam musi być napięcie. Na schemacie dają rezystor, lub zenera. Stawiam na standardowe 1,25 lub 2,5V jako graniczne.

Zmierz PGI do GND (rezystor) i policz PGI do +5VSB, żeby mieć około 2V, powinien wstać. Ostatecznie można dać jakiś potencjometr PR i ustawić, jeśli ma równiez detekcję OV (nadnapięciową), wtedy napięcie PGI musi być w określonym okienku.
Jakie jest napięcie +5VSB na złączu płyty głównej? Skoro z załączonego schematu z opisem wynika, że o wiele za dużo...

Napięcie za diodą jest stabilne 12,3V za dioda jest ten rezystor i za nim napięcie skacze z 0,5V -2V poźniej są jeszcze 2 rezystory i już PGI a tam napięcie tez skacze z 0,00 do 0,05V

Czyli cała linia sterowania wejścia PGI jest uszkodzona, trzeba będzie założyć potencjometr PR 10K między diodę, a GND z wyjściem na PGI, ustawić ślizgacz w pozycji GNG i powoli podnosić napięcie, aż PG zaskoczy na 5V.
Niepokoi mnie też zasilanie +5VSB, pin 15 VCC układu, tam było zmierzone 11,6V. Jeśli zasilacz SB ma uwalone kondensatory elektrolityczne to popalisz komputer. Wskazuje to na problem ze stabilizacją napięcia. Przepięcie na +5V mogło też doprowadzić do przepalenia dzielnika wejściowego do PGI.
Zasilacz można bezpiecznie uruchamiać przez zwarcie PS-ON do masy - zazwyczaj zielony do czarnego. Sprawdź koniecznie napięcie +5VSB - fioletowy przewód.

Wybacz ale nie rozumiem tych słów:

conan02 napisał:

trzeba będzie założyć potencjometr PR 10K między diodę, a GND z wyjściem na PGI, ustawić ślizgacz w pozycji GNG i powoli podnosić napięcie, aż PG zaskoczy na 5V.

Skoro +5VSB = 5,16V i jest stabilne...

No to OK, czyli zmienili zasilanie układu.
Założyć potencjometr montażowy za diodą do masy, żeby regulować nim napięcie na wejściu PGI układu scalonego zaczynając od GND, czyli od zera. Wtedy regulując to napięcie powinno osiągnąć się aktywację PG i tym samym przywrócenie zasilacza do pracy w normalnym układzie.

Potencjometr ma 3 nóżki o ile dobrze zrozumiałem to jedna za diodą - środkowa na PGI, a trzecia na GND.

PS.
A stary obwód rozłączyć?

Dragon022 napisał:

Potencjometr ma 3 nóżki o ile dobrze zrozumiałem to jedna za diodą - środkowa na PGI, a trzecia na GND.
PS.
A stary obwód rozłączyć?

Dokładnie tak, żeby ustawić napięcie na PGI ręcznie, a skoro trudno dojść jakie wartości tam są potrzebne, więc potencjometr będzie najlepszy.

Oczywiście, stary obwód do wyjęcia, tam są raczej tylko skwarki.

I pozostaje mieć nadzieję, że wejście nie jest spalone, bo co się stało z tym rezystorem i dlaczego to pozostanie tajemnicą.

Spaliła się dioda, jak na razie po robocie

Pewnie już była naruszona, możesz założyć jakąś krzemową małej mocy np. 1N4148.
Tam nie powinno być dużego prądu, to jest wejście napięciowe.

Dragon022
Proszę zamieścić zdjęcie dobrej jakości ponieważ coś mi tu nie pasuje do tego co już zostało powyżej napisane...
PS.
Proszę poprawić posty te powyżej.
Zdania zaczynamy wielką literą i kończymy np. kropką.

W tym momencie zasilacz w ogóle nie reaguje nawet się nie załączy.
+5SB =5,15V
+12V = około 3V
+5V = około 0,15V
Chyba zasilacz na złom:P

TONI_2003 o jakie zdjęcie Ci chodzi?

Dragon022 napisał:

o jakie zdjęcie Ci chodzi?

Od strony elementów SMD (uszkodzonych).

Dodam iż w czśniej przed diodą było napięcie 12,30V, a teraz około 3V.

Po sprawdzeniu zdjęć okazuje się, że schemat nie całkiem zgadza się z układem. Pierwszy spalony rezystor to był jak sie domyślam R315 po diodzie D308.
Dioda D308 jest połączona w wyjściem mostka prostowniczego, wg schematu ma być +5V VCC, a wygląda na to, że podłączyli do wyjścia +12V, prawdopodobnie układ też jest zasilany z +12V, a nie z +5V SB jak na schemacie.

Nie mogę znaleźć schematu zasilacza, tylko tyle, że jest to jakiś Sirtek. Aplikacja układu i datascheet jest tutaj PS224.

Może będzie łatwiej dojść jakie powinny być napięcia, a napięcie PGI musi się mieścić w okienku 0,63V-1,25V.

Jednak z tego co można zobaczyć w obecnej chwili bez dokładnie takiej samej płytki PCB nie ma co zajmować się naprawą zasilacza (sama dioda SMD nie stanowi problemu), a schematu nie ma. Zatem przy stosowaniu takiej techniki jak była stosowana dotąd uszkodzenia oraz ich ilość może tylko wzrosnąć niestety, ale taka jest prawda.

Proponuję poczekać przynajmniej do czasu gdy odezwie się ktoś kto ma dokumentację w postaci zdjęć wysokiej jakości takie jest moje zdanie. Jednak gdyby wszyscy zamieszczali takie zdjęcia wiele problemów takie jak ten można by było załatwiać „niejako od ręki”, ale moje apele o takowe zachowanie użytkownika najczęściej bywają zbywane...

PS.
Wspomniany okład scalony był również stosowany w innych zasilaczach i może na tym można by było się oprzeć (zalecenia z rysunku poniżej)...

PS231S stosowany dla Enermax model: EMD625AWT
PS223 zastosowany w Fortron model: FSP300-60GLS

Dobra informacja jest na wagę złota, zwłaszcza kiedy nie można wziąć sprzętu na swój warsztat. Dla takiego zasilacza warto by było nawet zrobić własny moduł sterowania, tylko, że problem przerósł autora. Załączony fragment schematu jest częścią noty aplikacyjnej, do której podałem link. Skoro ma takie dane, to bardziej komfortowej sytuacji sobie nie wyobrażam. Tutaj moduł PWM działa, tylko jest problem w układzie kontrolera, a dokładnie supervisora. W tej chwili przetwornica jest blokowana, skoro są szczątkowe napięcia wyjściowe, to pewnie w stanie próbkowania i nie wchodzi w zakres roboczy.

conan02 napisał:

Dla takiego zasilacza warto by było nawet zrobić własny moduł sterowania, tylko, że problem przerósł autora.

Kolega ma całkowitą rację dodam tylko, że me zastrzeżenia mają się również do samego lutowania elementów SMD (możliwość dodatkowych ewentualnych uszkodzeń) dlatego tak napisałem, a kolega to tylko niejako swym całym postem potwierdza.

Od czego mam teraz zacząć i jak odblokować przetwornice? Z góry piszę, że jestem amatorem, ale jakby się udało to naprawić to byłoby dobrze.

Sprawdź napięcie na FPO/ pin 3 układu, jeśli jest więcej niż 0,5V to wygląda na awaryjną blokadę zasilacza. Następny Pext (pin 9) - musi być poniżej 1,25V. Masz notę katalogową, poczytaj, tam są podane wszystkie napięcia graniczne reakcji układu.

Reszta jest czystą logiką i każdy zaczynał jako amator, ale nie od układu zasilacza, który może w razie błędu wybuchnąć po całym pomieszczeniu, żeby było jasne - to jest niebezpieczny sprzęt, przy takiej mocy nie ma eksperymentów! Ponieważ jeśli taka przetwornica straci stabilizację to wylatuje w powietrze i nie ma żartów. Więc nie będę odpowiadał na pytania odnośnie obejścia zabezpieczenia i uruchomienia przetwornicy "ręcznie".

Masz transformator separujący do zasilania? Pewnie nie, a to jedna z podstaw pracy na otwartym układzie.

Udostępniam zdjęcia innego OCZa, który miał taką samą usterkę. Brak PG. W przypadku braku PG, gdy mamy po stronie wtórnej kontrolery serii PS2XX pierwszym krokiem jest zmierzenie napięcia na pinie pierwszym scalaka PS2XX. Jeśli podczas pracy zasilacza, nawet niczym nie obciążonego jest mniejsze od 1V to szukamy w tej okolicy. Napięcie PGI uzyskuje się zazwyczaj z obwodu złożonego z kilku elementów - tuż za dużą diodą prostującą linię 12V jest kolejna dioda np 1N4148. Bez żadnych dławików, tuż za diodą jest kondensator ceramiczny filtrujący napięcie. Na nim mamy około 40V Następnie kolejny rezystor i dzielnik, za którym uzyskujemy podczas prawidłowej pracy około 1,5V, które to napięcie trafia na nóżkę pierwszą układów PS2XX. Wymień diodę D308, nawet gdy wydaje się że jest sprawna

Ostatnio padł mi w identyczny sposób taki zasilacz z PS224, dzięki wskazówkom natrafiłem na trop. Brakowało napięcia PG (szary kabelek) z zasilacza na płytę główną. W efekcie padnięta dioda D308 i zaraz za nią mały rezystor 10Ω. Rezystor wyglądał na spalonego, dioda nie. Po wymianie działa bez zarzutów
