Schemat urządzenia z licznikiem LED dodającym i odejmującym punkty

witam

Tak jak w temacie

Jak wykonać takie urządzenie ???

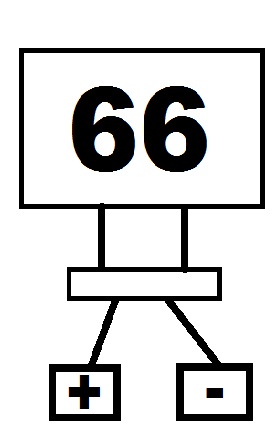

Chodzi o to żeby licznik zaczynał się od zera po nienacinaniu plusa doda punkt a po naciśnięciu odejmie punkt. wszystko na wyświetlaczu led

Prosze o jakis prosty schemat

Witam . Odnośnie schematu to zależy czy kolega chce na mikrokontrolerze czy na elementach dyskretnych . Jeśli ma to być na mikrokontrolerze to schemat jest trywialny . Procek + wyświetlacz + dwa przyciski i kilka rezystorów . Natomiast jeśli ma to być z elementów dyskretnych to polecam UCY74192 lub lepiej odpowiednik cmos . Do tego dekodery z bcd na 7 segmentów i jeszcze kilka drobnych elementów.

Zobacz http://serwis.avt.pl/manuals/AVT1750.pdf http://www.simex.pl/kategoria/Liczniki?gclid=CNfBr-CSu8MCFaaQcgodYQ4A3A http://www.nordelektronik.pl/KL201A.Mikroprocesorowy.Licznik.Impulsow.12V
