Jak opisać schemat układu pneumatycznego? Proszę o wskazówki dla początkującego

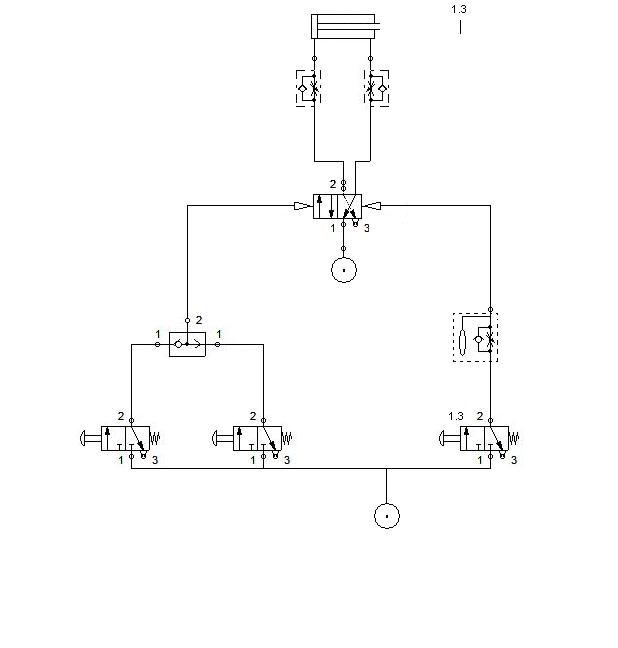

1,2 przyciski wysuń siłownik 2szt zamocowane np w różnych punktach maszyny
3 przycisk wsun silownik 1 szt
5 zawór logiczny "lub"
6a 6b zawory dławiaco zwrotne
4 zawór sterowany pilotami ,zasilany spręzonym powietrzem
siłownik obustronnego dzialania



A więc tak. Układ 3 przycisków zasilany sprezonym powietrzem. Wyjscia 1 i 2 połaczone z zaworem logicznym "lub" co zapobiega cofaniu się powietrza z wyjscia 1 przycisku przez spust powietrza 2 przycisku i analogicznie dla 2 przycisku.
Wyjscie rzycisku nr 3 połączone połączone z wejściem pilotowym (sterującym) zaworu 4. Wcisniecie 1 lub 2 powoduje zadziałanie wejscia sterujacego ktore powoduje zmiane przeplywu powietrza przez zawór do komory siłownika co powoduje jego wysuniecie. Po puszczeniu przyciskow stan zaworu pozostaje niezmieniony. po wcisnieciu przycisku 3 nastepuje przestawienie zaworu co powoduje napełnienie drugiej komory i "zbazowanie" się siłownika. Prędkosc ruchu siłownika regulowana jest poprzez zawory 6a i 6b.

Na schemacie zaworu widzimy strzałki.Oznaczają one drogę przepływu powietrza po ustawieniu zaworu w jednej z pozycji.

Mam nadzieje ze wyjaśniłem prosto działanie tego układu. Pozdrawiam
