Opis złącza LVDS matrycy VES275WNVX-N01, 30 pin, 1366x768, LED

banmar_2005 31 Gru 2015 11:18 2880 8

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 15285212 31 Gru 2015 11:18

banmar_2005 banmar_2005

Poziom 31

Posty: 1616

Pomógł: 141

Ocena: 289
Autor tematu

Post #1
15285212 31 Gru 2015 11:18

witam
Szukam opisu złącza LVDS matrycy VES275WNVX-N01.
Wiem tylko tyle że matryca ma rozdzielczość 1366x768 podświetlanie led
złącze LVDS jest 30 pinowe nie znam ani zasilania ani gdzie i jakie sygnały. Ma ktoś dane matrycy? a może ktoś wie gdzie znaleźć?
Szukałem w google i nic nie znalazłem na ten temat matrycy.

Promuję tematy:
23.12.2020 Błędy podczas konfiguracji stacji testowania ogniw 18650 lion z Arduino 1.8.5
10.06.2008 Blaupunkt LUBECK CC22, FINISH LINE 331, ESSEN CD 43 – które mają AUX IN z ISO?
REKLAMA
#2 15285737 31 Gru 2015 14:33

SERVICE-AV SERVICE-AV

Poziom 39

Posty: 3547

Pomógł: 728

Ocena: 899
Pomocny post? (0)

Post #2
15285737 31 Gru 2015 14:33

Panel współpracował z main 17MB82S , możesz wyszukać i popatrzeć czy zgodna "pinologia"

Mam na sprzedaż:
18.10.2014 M27C4001
REKLAMA
#3 15291033 02 Sty 2016 14:08

banmar_2005 banmar_2005

Poziom 31

Posty: 1616

Pomógł: 141

Ocena: 289
Autor tematu Pomocny post? (0)

Post #3
15291033 02 Sty 2016 14:08

Niestety pinologia nie pasuje, u mnie jest 1-4 zasilanie 5-8 GND i potem co trzeci GND trudno mi rozszyfrować czy to matryca 6bit czy 8 i przypuszczam ze to 1CH
nie wiem jakie zasilanie 5V? nie chciał bym uszkodzić panelu
Matryca ma złącze LVDS 30 pinowe

Promuję tematy:
23.12.2020 Błędy podczas konfiguracji stacji testowania ogniw 18650 lion z Arduino 1.8.5
10.06.2008 Blaupunkt LUBECK CC22, FINISH LINE 331, ESSEN CD 43 – które mają AUX IN z ISO?
#4 15291645 02 Sty 2016 16:25

mirex mirex

Poziom 43

Posty: 21794

Pomógł: 1950

Ocena: 1990
Pomocny post? (0)

Post #4
15291645 02 Sty 2016 16:25

Pokaż wszystkie nalepki z niej.

Mam na sprzedaż:
06.11.2015 BN41-01167B(MP1.1) BN94-02653H
03.11.2015 LC260W01-A5 6870C-0011D
03.11.2015 3139 123 5849.2 WK414.1
03.11.2015 LC04V 3139 123 5804 3 WK423.1
REKLAMA
#5 15292715 02 Sty 2016 20:11

banmar_2005 banmar_2005

Poziom 31

Posty: 1616

Pomógł: 141

Ocena: 289
Autor tematu Pomocny post? (0)

Post #5
15292715 02 Sty 2016 20:11

mirex napisał:
Pokaż wszystkie nalepki z niej.

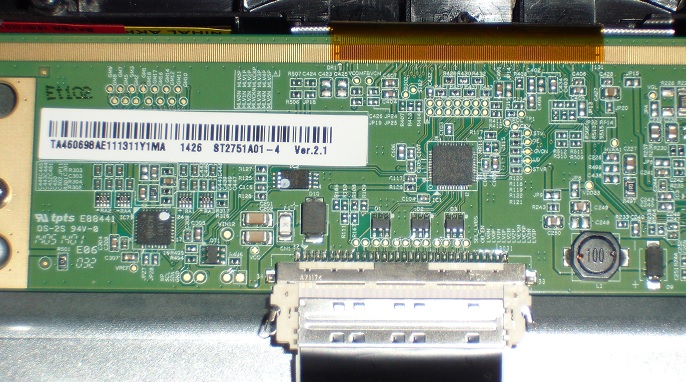

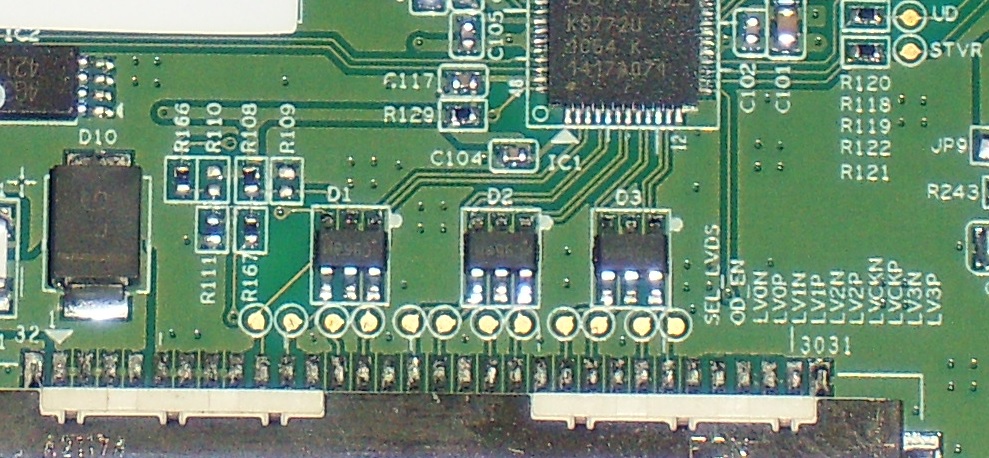

Wielkie dzięki już wcześniej sobie poradziłem odkręcając blachę od T-con,
tam na druku była podana kolejność pinów
wrzucę fotkę może komuś się przyda.

Mirex może byś mógł coś pomóc w tym temacie kupiłem uszkodzony TV
https://www.elektroda.pl/rtvforum/topic3139558.html" target="_blank" rel="nofollow noopener ugc" class="postlink inline" title="" >Link

Promuję tematy:
23.12.2020 Błędy podczas konfiguracji stacji testowania ogniw 18650 lion z Arduino 1.8.5
10.06.2008 Blaupunkt LUBECK CC22, FINISH LINE 331, ESSEN CD 43 – które mają AUX IN z ISO?
#6 15292987 02 Sty 2016 21:05

mirex mirex

Poziom 43

Posty: 21794

Pomógł: 1950

Ocena: 1990
Pomocny post? (0)

Post #6
15292987 02 Sty 2016 21:05

Pozostaje kwestia zasilania. Też powinno być gdzieś napisane. Jeśli nie na T-CON, to na matrycy.

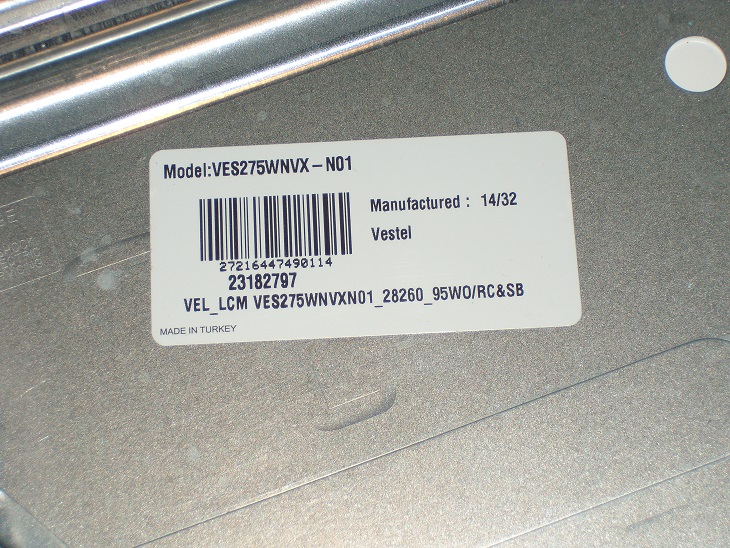

Nadal proszę o zdjęcia naklejek. Będę wdzięczny.
Bardzo się wysiliłeś dając jakiś obrazek, ale nie opisując jak ten moduł się nazywa.

Mam na sprzedaż:
06.11.2015 BN41-01167B(MP1.1) BN94-02653H
03.11.2015 LC260W01-A5 6870C-0011D
03.11.2015 3139 123 5849.2 WK414.1
03.11.2015 LC04V 3139 123 5804 3 WK423.1
#7 15293464 02 Sty 2016 22:43

banmar_2005 banmar_2005

Poziom 31

Posty: 1616

Pomógł: 141

Ocena: 289
Autor tematu Pomocny post? (0)

Post #7
15293464 02 Sty 2016 22:43

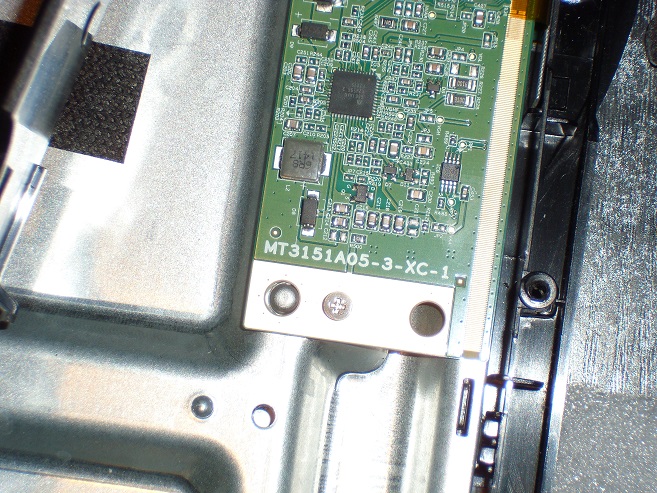

T-CON to mt3151a05-3-xc-1
Jak nie uda mi sie uruchomić Tv z tego tematu:
Link to matrycę wykorzystam do kontrolera TSUM59
tylko że ten kontroler nie ma DVB
Zacznę podawać zasilanie od 3,3V i pokolei ładować pliki kontrolera gdy nie odpali będe zwiększał napięcie zasilania matrycy.

Promuję tematy:
23.12.2020 Błędy podczas konfiguracji stacji testowania ogniw 18650 lion z Arduino 1.8.5
10.06.2008 Blaupunkt LUBECK CC22, FINISH LINE 331, ESSEN CD 43 – które mają AUX IN z ISO?
#8 17798965 23 Lut 2019 13:58

electrosat_togo electrosat_togo

Poziom 14

Posty: 158

Ocena: 69
Pomocny post? (0)

Post #8
17798965 23 Lut 2019 13:58

Je cherche un lot pour waltham modem wlh28e17b
REKLAMA
#9 17805750 26 Lut 2019 12:04

electrosat_togo electrosat_togo

Poziom 14

Posty: 158

Ocena: 69
Pomocny post? (0)

Post #9
17805750 26 Lut 2019 12:04

Bonjour je cherche un lot pour cet châssis 17mb82s ves275wnvx-01 la carte porte 1 HDMI
