Prośba o wykonanie projektu płytki PCB na podstawie załączonego schematu

kuba53 08 Lut 2018 12:33 1491 6

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 17021831 08 Lut 2018 12:33

kuba53 kuba53

Poziom 11

Posty: 12

Ocena: 1
Autor tematu

Post #1
17021831 08 Lut 2018 12:33

Proszę o wykonanie projektu płytki PCB. Dziękuje
Jako senior zwracam się o nie dawanie rad typu: Narysuj zrób programem itp.

Załączniki:

Wyłącznik BD 137 2018 do WYK.jpg (72.18 KB) Musisz być zalogowany, aby pobrać ten załącznik.
W pełni konfigurowalna automatyzacja domu - prezentacja Fox Wi-Fi Quad Input [sponsorowany]
REKLAMA
Pomocny post

#2 17021849 08 Lut 2018 12:39

czareqpl czareqpl

Poziom 33

Posty: 1955

Pomógł: 196

Ocena: 580
Pomocny post? (+1)

Pomocny post
Post #2
17021849 08 Lut 2018 12:39

Uprzejmie proszę admina o przeniesienie postu do działu Bazar.

Promuję tematy:
16.11.2017 Urządzenie do pomiaru sprawności przetwornic DC/DC oraz pomiaru warunków
01.09.2017 Inżynierski dobór filtrowania w torach zasilania
29.08.2017 Moduł Ethernet do instalacji inteligentnego budynku ATMega32 &ENC28J60
29.08.2017 Telefon własnej roboty oparty na STM32, FT811 oraz Raspberry Pi
REKLAMA
Pomocny post

#3 17022687 08 Lut 2018 18:30

Konto nie istnieje Konto nie istnieje

Konto nie istnieje
Pomocny post
Post #3
17022687 08 Lut 2018 18:30

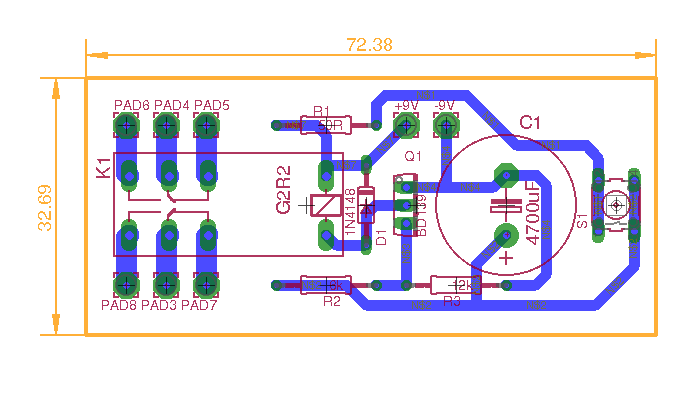

Przykładowy projekt płytki może wyglądać jak poniżej. Może się on różnić w zależności od tego jako zostanie użyty przekaźnik i jak duży gabarytowo będzie kondensator C1. Można zastosować elementy SMD co pozwoliło by na zmniejszenie płytki. W załączniku pliki z Eagle 8.5.2.

Załączniki:

Timer.zip (58.35 KB) Musisz być zalogowany, aby pobrać ten załącznik.
#4 17023948 09 Lut 2018 09:16

kuba53 kuba53

Poziom 11

Posty: 12

Ocena: 1
Autor tematu Pomocny post? (0)

Post #4
17023948 09 Lut 2018 09:16

Mam prośbę o konwersje plików BRD i SCH do pdf.
Nie mam programu do SCH muszę wydrukować w pdf i nanieść na PCB.
REKLAMA
Pomocny post

#5 17024247 09 Lut 2018 11:37

Konto nie istnieje Konto nie istnieje

Konto nie istnieje
Pomocny post
Post #5
17024247 09 Lut 2018 11:37

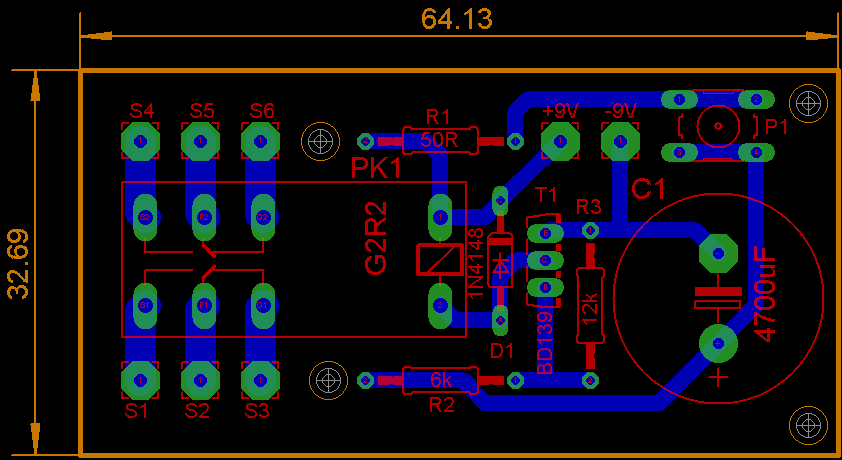

Udało się mi nieco zmniejszyć płytkę. W załącznikach nowe pliki z Eagle oraz pliki PDF do termotransferowej metody wykonania płytek. Gdyby zastosować część elementów SMD było by możliwe dalsze zmniejszenie płytki.
