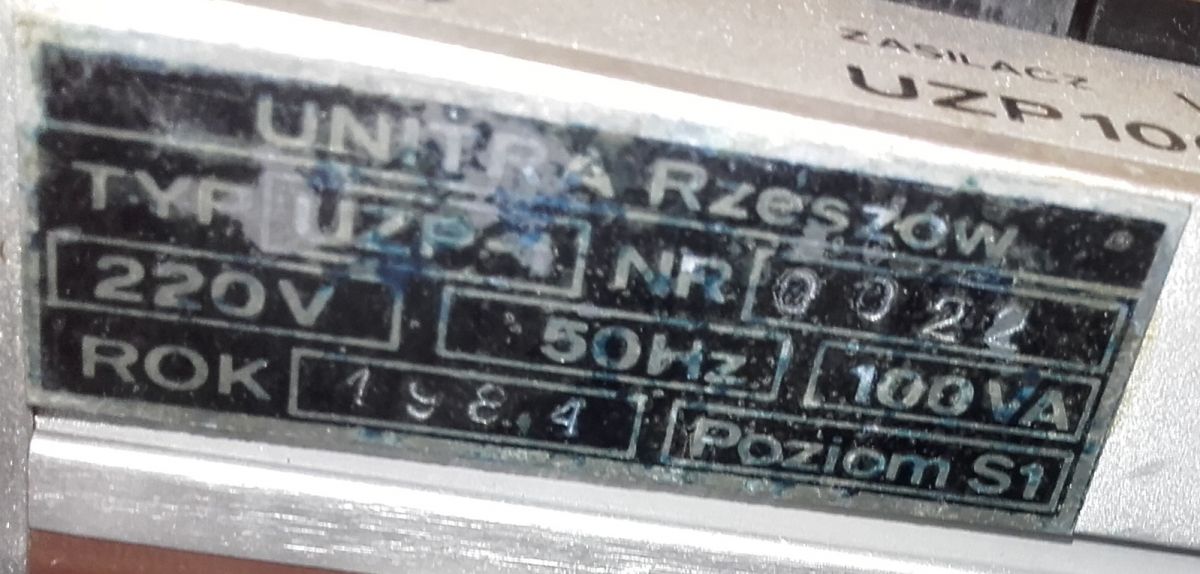

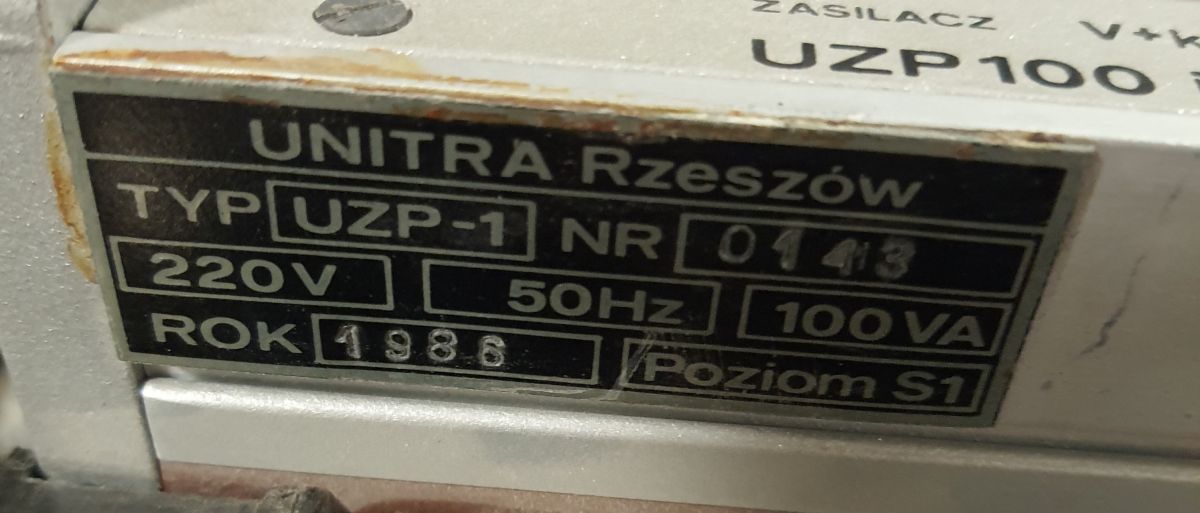

Witam, poszukuję wszelkich informacji, schematów, bądź dokumentacji dotyczących zestawu UZP 100 produkcji Rzeszowskiej Unitry.
Skrót UZP we własnym zakresie rozszyfrowałem jako prawdopodobnie: "Uniwersalny Zestaw Pomiarowy".
(Jedyne informacje jakie cudem udało mi się znaleźć w sieci to, że jeden z zasilaczy na Elektrodzie został zbudowany w oparciu o jego obudowę: https://www.elektroda.pl/rtvforum/topic1146976.html oraz autor tego zasilacza poszukiwał też podobnej obudowy: https://www.elektroda.pl/rtvforum/topic1725067.html )

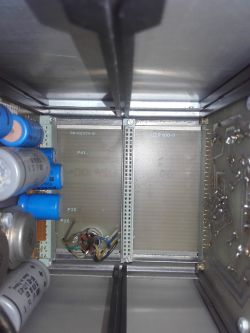

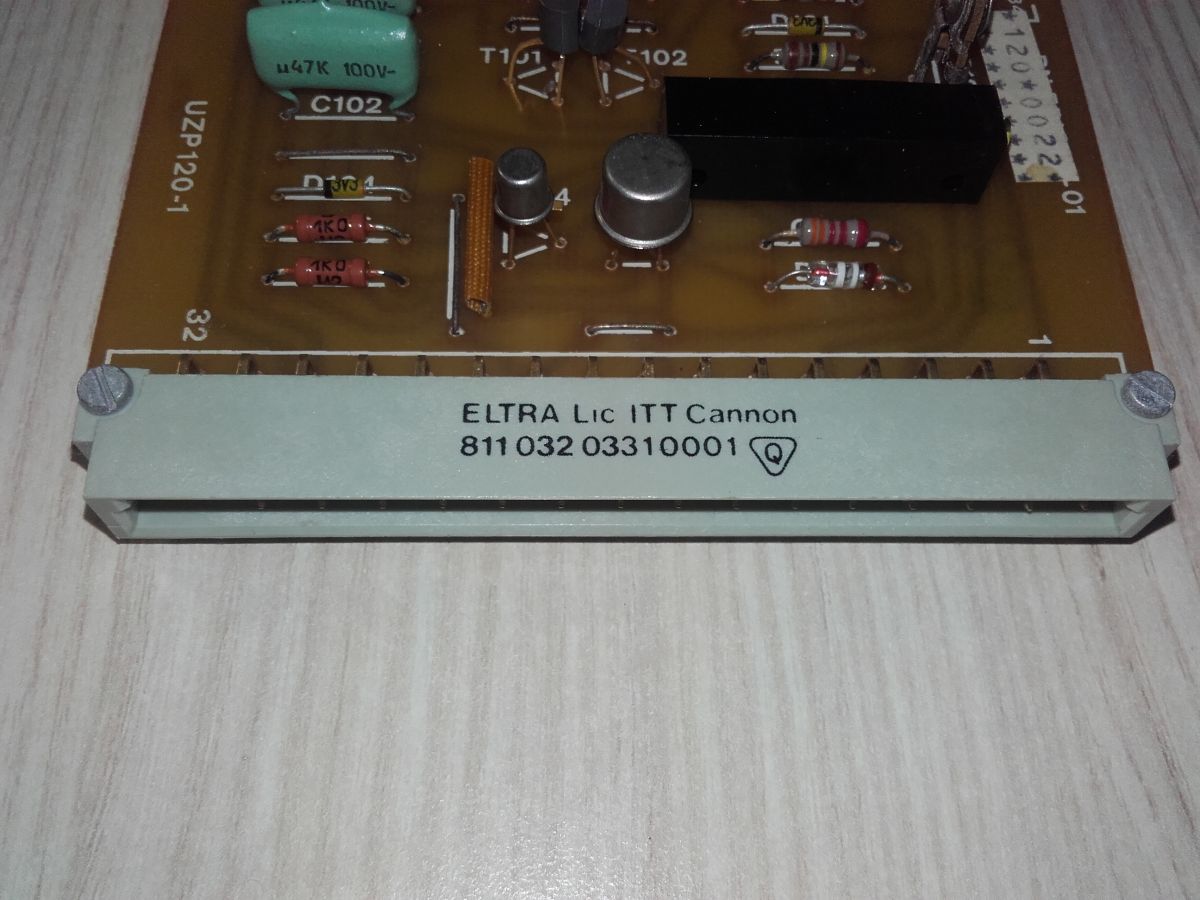

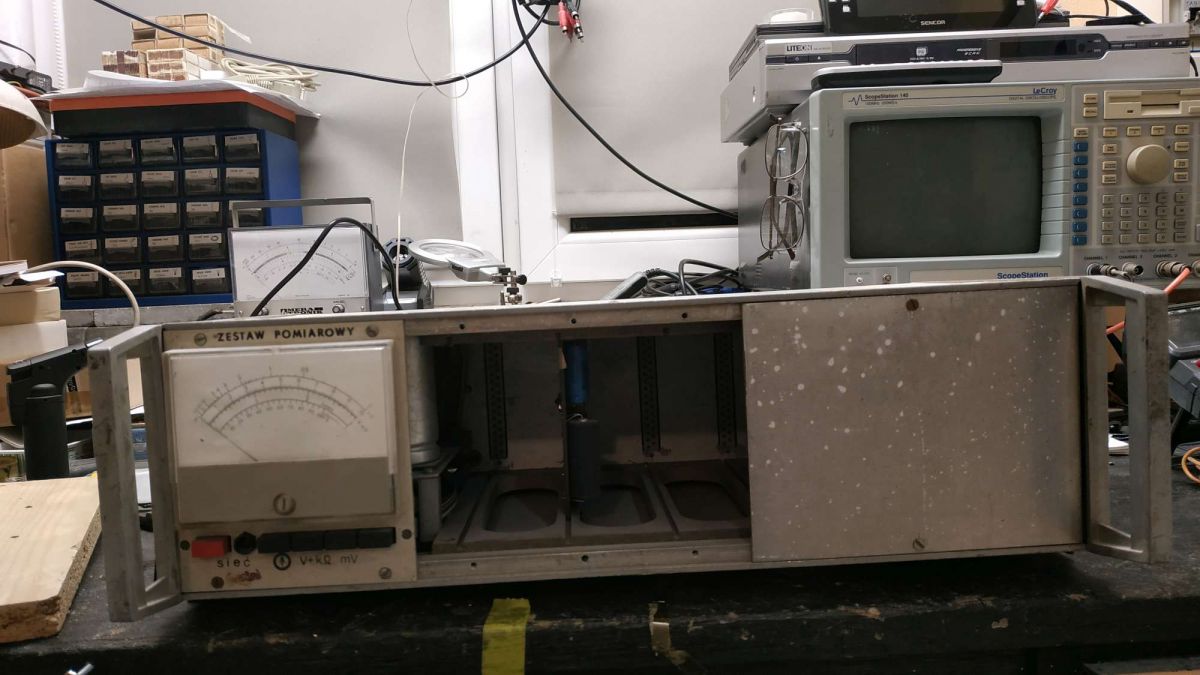

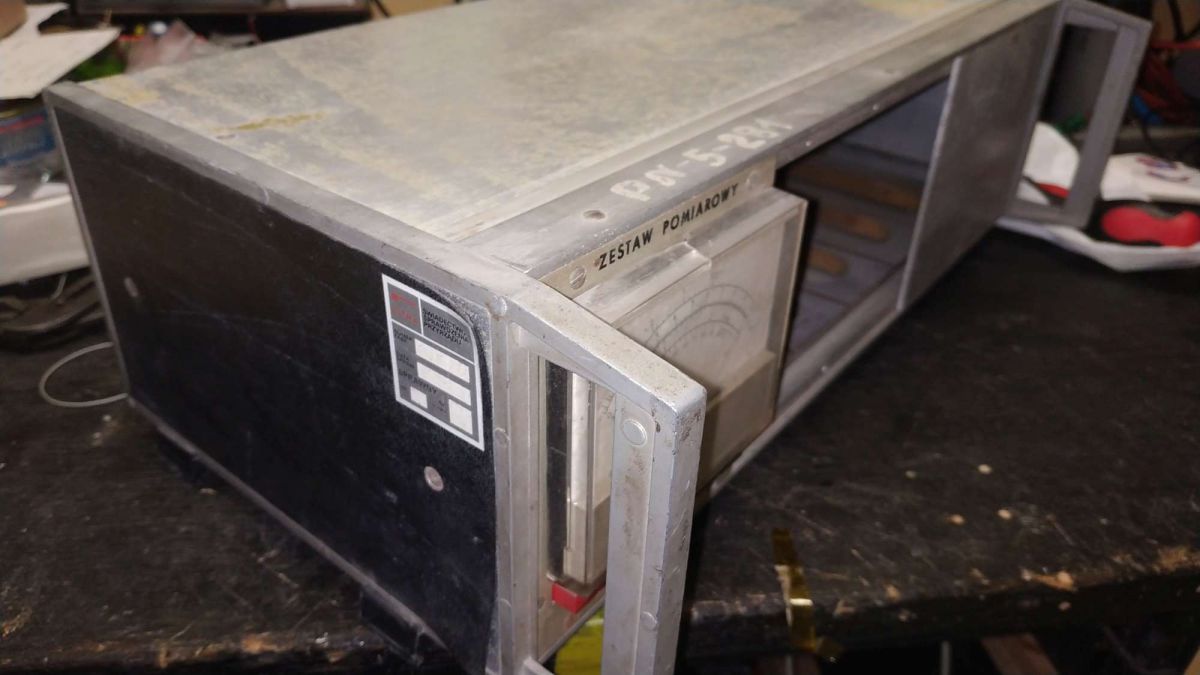

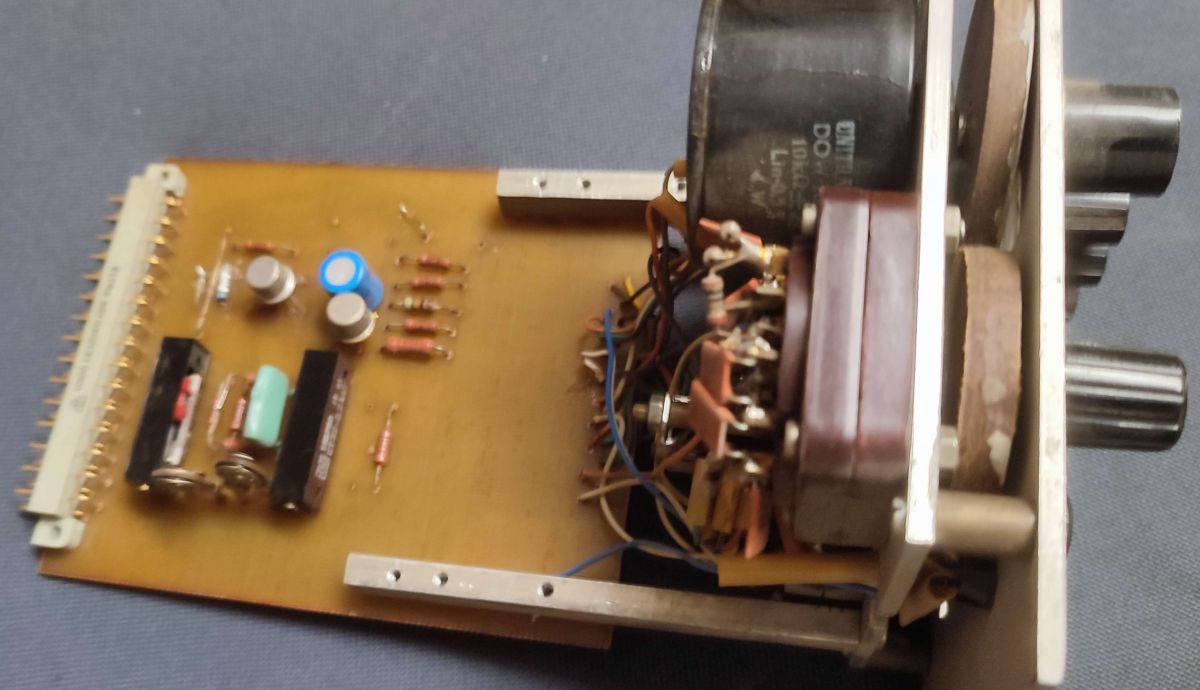

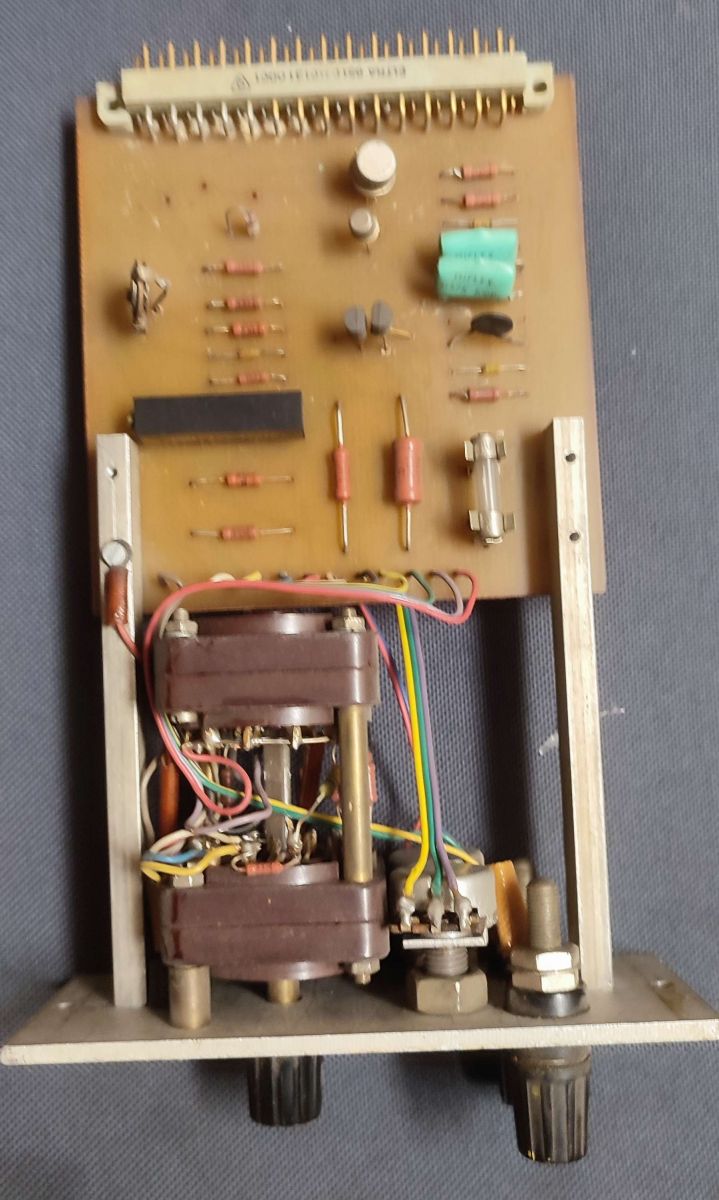

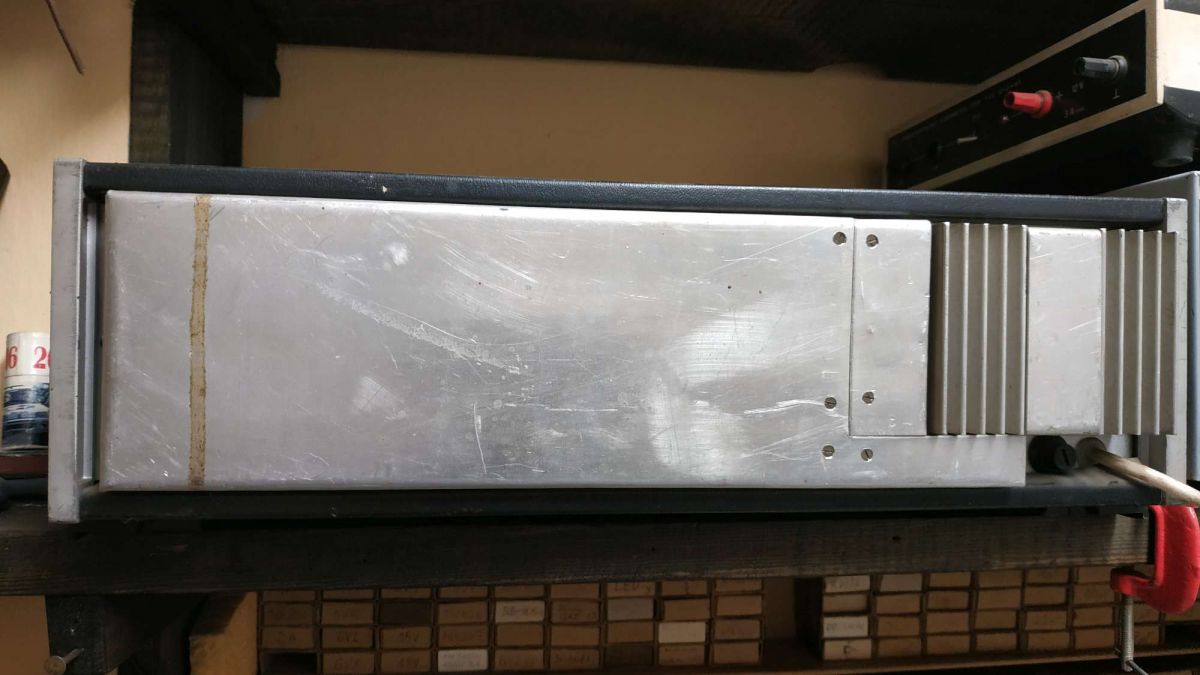

Całe urządzenie jest zbudowane w typowej "Meratronikowskiej" skrzynce z uchwytami na froncie, jednak ciekawostką odróżniającą je od innej krajowej pomiarówki jest fakt, że cała konstrukcja jest oparta o formę tzw. "eurokarty" ze slotami na dane moduły. Raczej nie było to tylko ułatwienie w celu serwisowania, a budowa ułatwiająca dostosowanie zestawu do sprawowanej funkcji na danym stanowisku w zakładzie produkcyjnym - choćby ot w którejś Unitrze

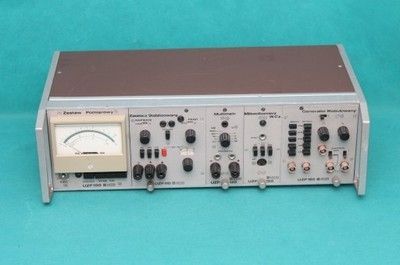

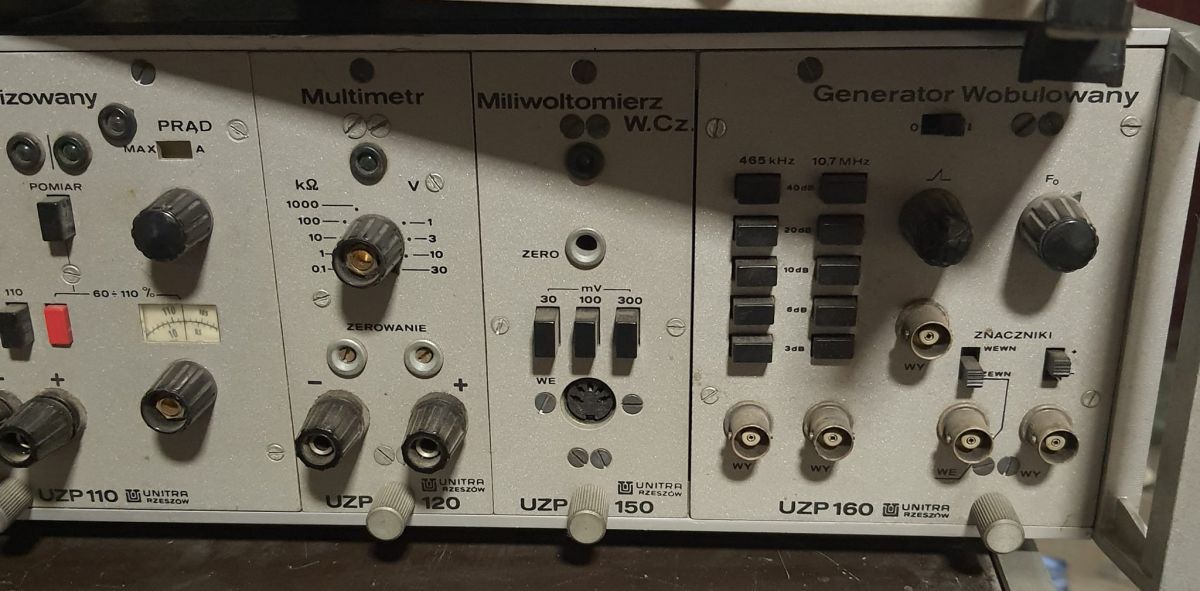

Są to jedynie moje domysły, poparte funkcjami poszczególnych modułów, a także jednym zdjęciem z archiwum Allegro, gdzie taki zestaw raz się pojawił w trochę innej kompletacji niż mój egzemplarz - posiadał "Miliwoltomierz w.cz." w miejscu gdzie mój ma "Generator 1kHz".

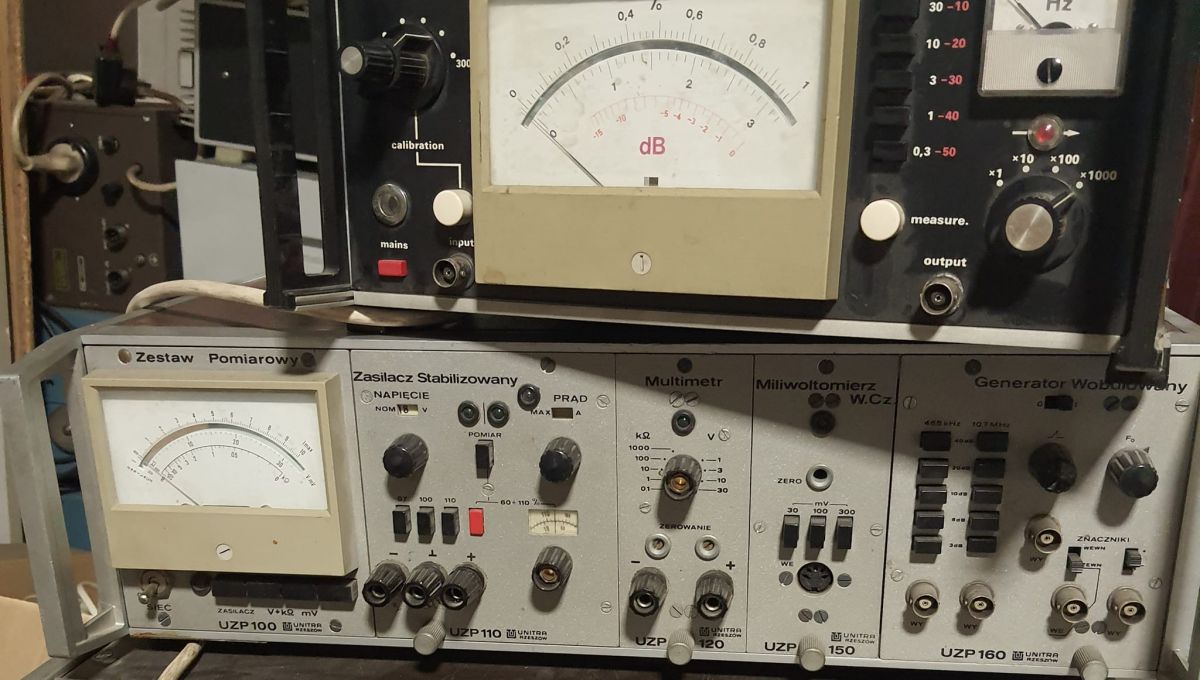

Pokrótce przybliżę każdy z posiadanych przeze mnie modułów:

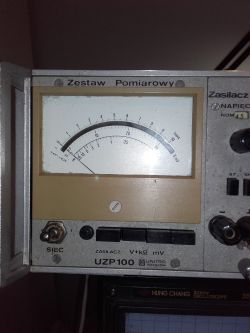

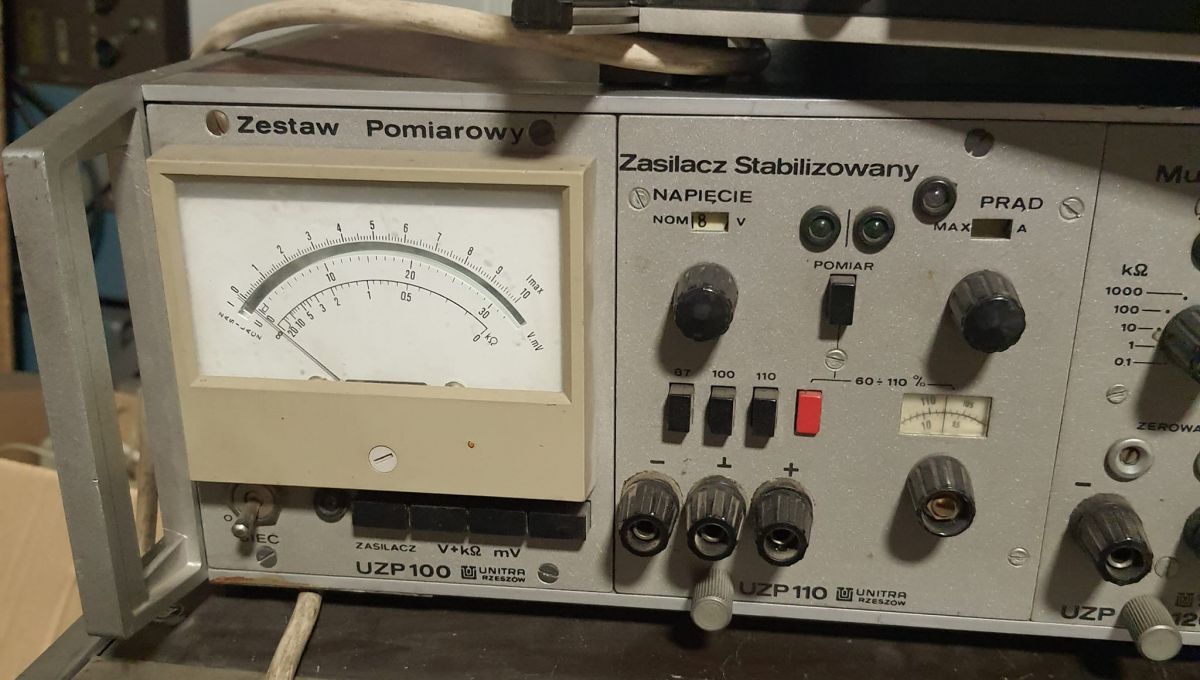

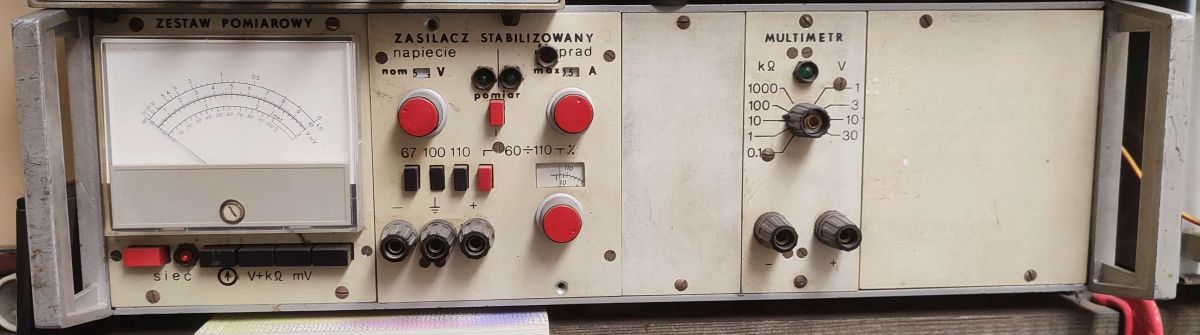

- UZP 100

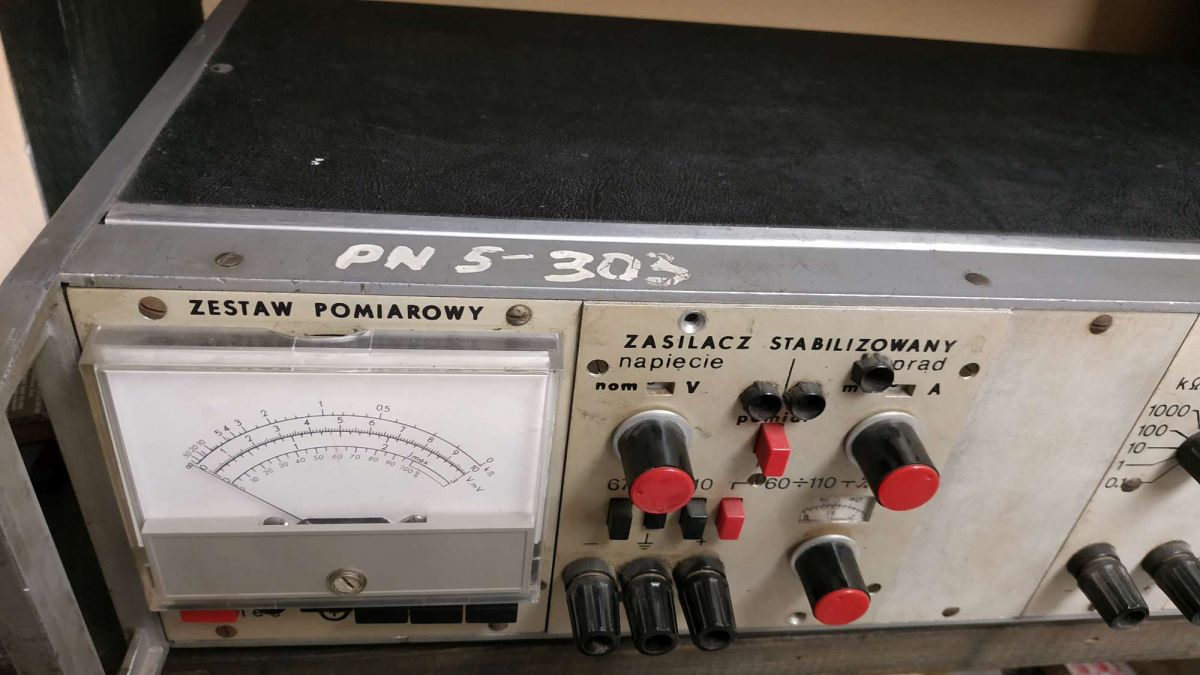

Wielofunkcyjny miernik wychyłowy, którego funkcja ustalana jest zespołem przełączników poniżej, bazowy element każdego z zestawów, zawiera zasilacz, i odpowiednie połączenia z tylną płytą ze slotami na pozostałe moduły.

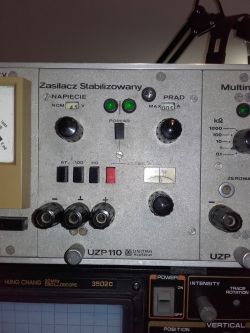

- UZP 110

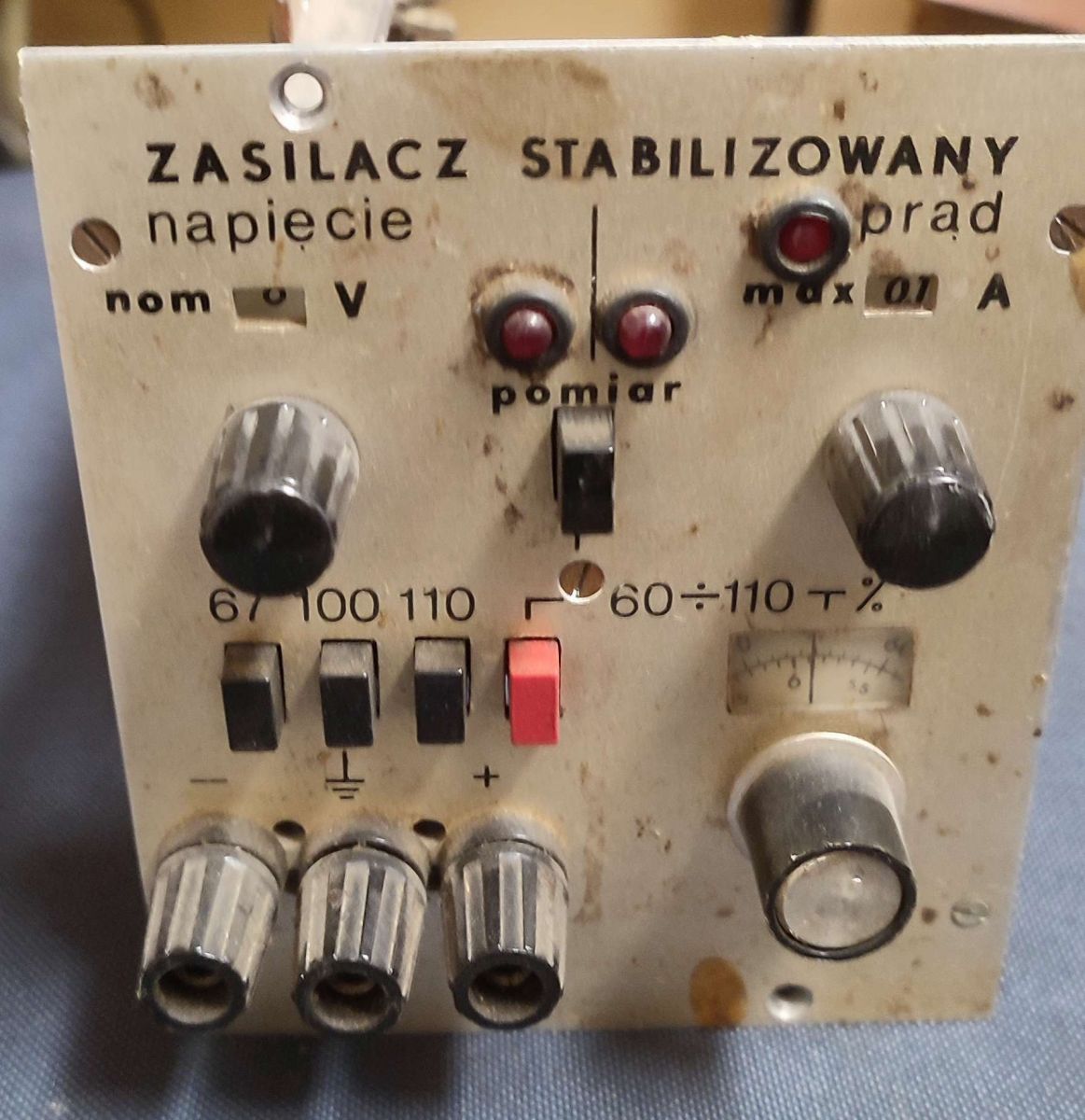

Zasilacz Stabilizowany, skokowa regulacja przełącznikiem napięć 4,5/5/6/7,5/9/12/15/18 V i ograniczenia prądowego 0,05/0,1/0,2/0,3/0,5/1 A, przełączany pomiar A/V. Ciekawą funkcją niespotykaną w innych zasilaczach jest wybór procentowej wartości wybranego przełącznikiem obrotowym napięcia - odpowiednio 67/100/110 % i płynna regulacja w zakresie od 60 - 110% - nie wiem do czego mogły służyć tak specyficzne zakresy - ktoś może wie? To jakaś procedura serwisowa, czy uruchomieniowa na etapie produkcji, regulacji?

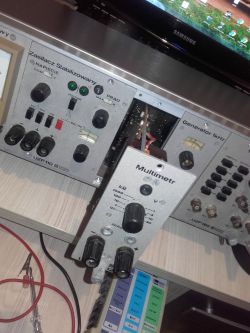

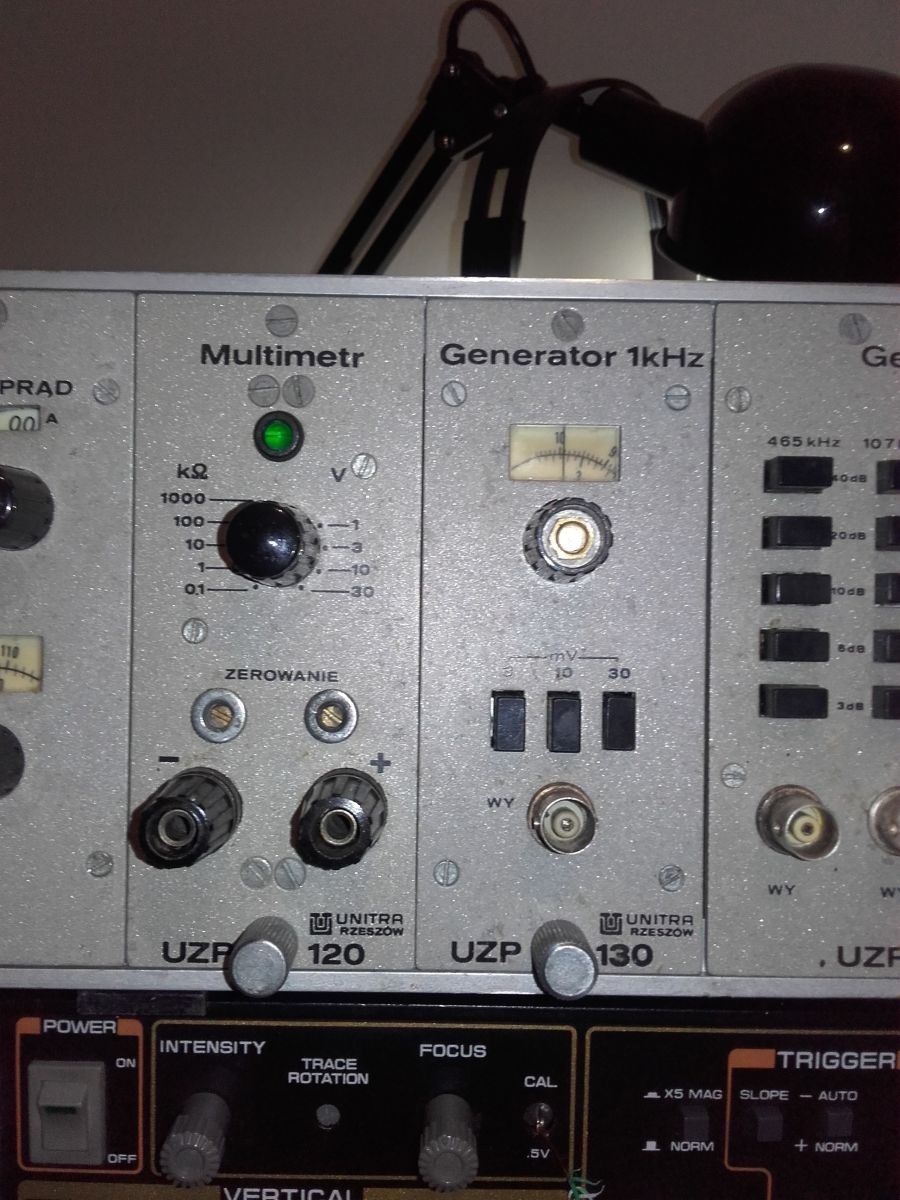

- UZP 120

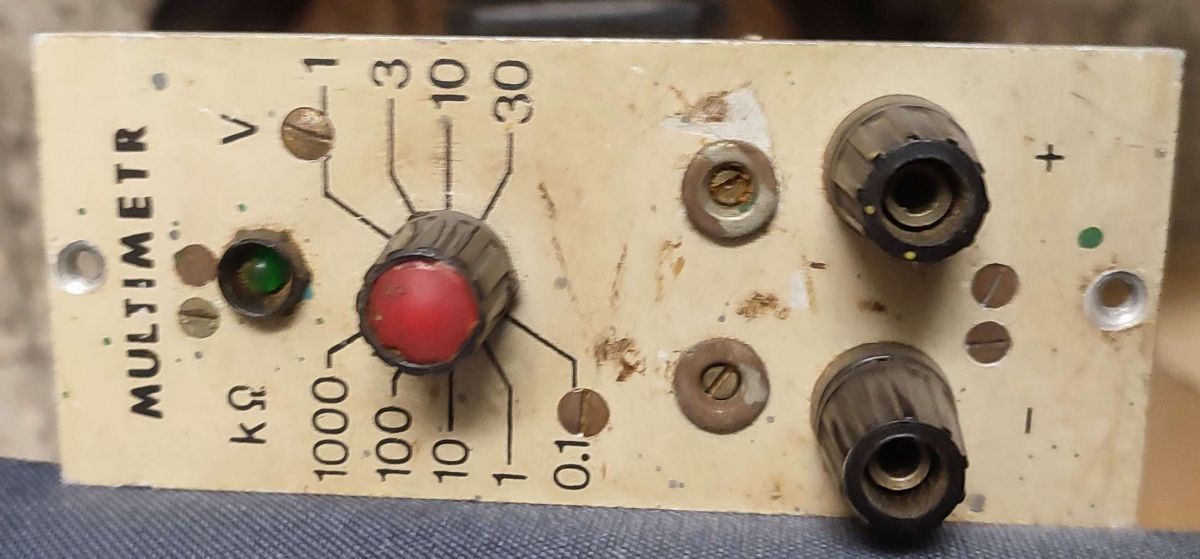

Bardzo podstawowy multimetr z woltomierzem napięć stałych i omomierzem
- UZP 130
Generator 1kHz o bardzo małej (regulowanej w skali 1-10 dla danego zakresu) amplitudzie maksymalnej 30mV - sygnały do testowania torów m.cz. choćby wzmacniaczy to raczej setki mV - podobnie jak w przypadku procentowych zakresów pracy zasilacza nie umiem ustalić dla niego sensownego zastosowania..

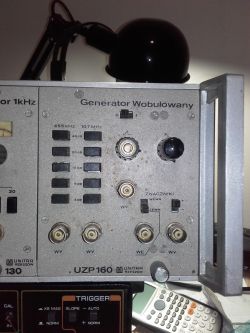

- UZP 160
Generator Wobulowany do strojenia torów p.cz. zarówno odbiorników FM jak i AM
W numeracji modułów występują więc ewidentne luki (jedną z nich na pewno zajmuje wspomniany wcześniej Miliwoltomierz w.cz., jednak nie jestem w stanie doczytać jego numeru), czy ktoś wie może coś o pozostałych produkowanych dla niego modułach?
Może jest na forum ktoś kto kiedyś miał styczność z takim zestawem, używał/używa, bądź naprawiał?
Wszelkie informacje bardzo mile widziane!
