Jak podłączyć enkoder HEIDENHAIN ROD 426? Chcę wiedzieć czy jest sprawny.

Question

Witam .
Jak podłączyć enkoder HEIDENHAIN ROD 426 chciałbym go sprawdzić czy jest sprawny , nie mogę nic zrozumieć z tego co znalazłem w Internecie

podłączyłem plus 5 v pod pin 12 , pod pin 10 minus mam wyprowadzone 3 przewody od pionów 8,5,3 generuje na nich sinusa cały czas gdy kręcę nim nic się nie zmienia
link do enkodera
https://www.atechauthority.com/products.asp?id=174

zembol · Answer

Dzień dobry.
To TTL wiec raczej przebieg prostokątny. Tak na szybko sygnały 8 i 5 powinny być przesunięte w fazie o 90 stopni.
Proszę doczytać o wyjściu typu TTL.
Pytanie brzmi co znaczy ze nić się nie mienia ?

Tak na szybko
https://instockspares.com/images/stories/virt...lable%20in%20Dubai%20instockspares.com_81.JPG

leszekrrr · Answer

Na youtube znalazłem film jak taki enkoder podłączyć pod Arduino mega ja mam Arduino uno piny są inaczej , program wgrałem wyświetla się licznik ale enkoder martwy .

być może coś źle podłączyłem płytka a enkoder , Prośba o instrukcję które piny enkodera podłączć do płytki arduino uno .

link do fimu
https://www.youtube.com/watch?v=LN01-V2i2fo

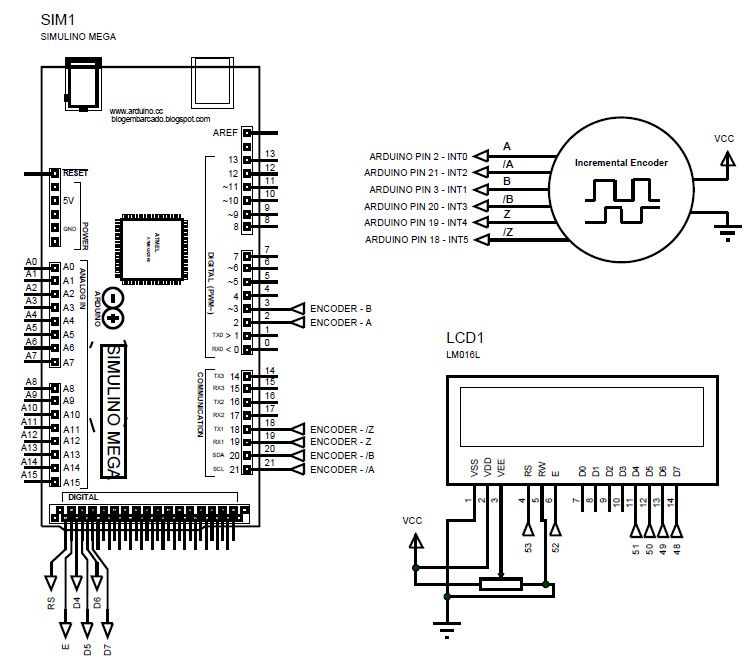

poniżej zdjęcie z tego filmu schemat podłączenia do arduino mega

Promuję tematy:
02.01.2004 Jak przerobić lampę stroboskopową Jabel na urządzenie do ustawiania zapłonu?

zembol · Answer

Witam.

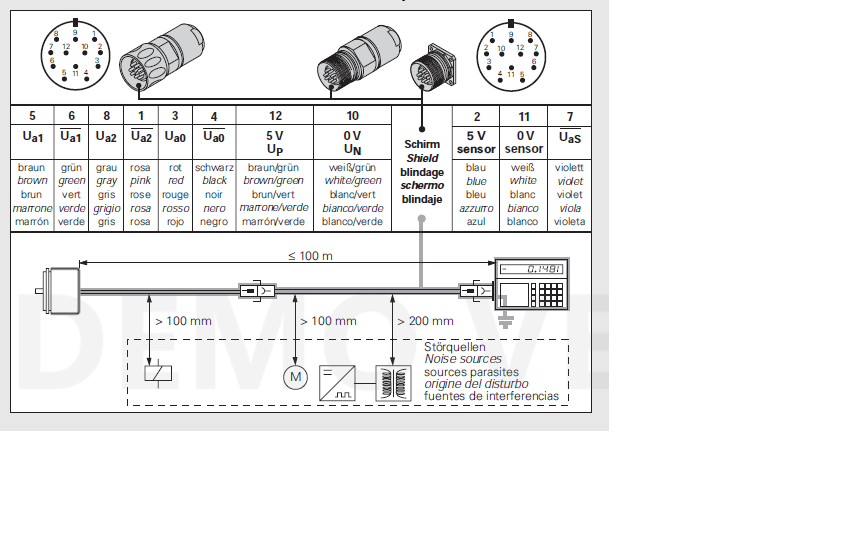

Zakładam ze masz po stronie enkodera złącze M23 12 pniowe.
Arduino Mega Pin Enkoder PIN
2----------------5
21---------------6
3----------------8
20---------------1
19---------------3
18---------------4

Plus zasilanie.
I jeszcze pytanie pytanie program jest ten sam ? (w ramach jak podłączyć do mniejszego brata)

leszekrrr · Answer

Tak program jest ten sam co na filmie . A złącze enkodera jest 12 pin ponumerowanie podłączam wg opisu pdf jutro sprawdzę czy to zadziała .

leszekrrr · Answer

Niestety program nic nie reaguje na enkoder podłączyłem tak jak kolega mi napisał .W tej konfiguracji program nie dał się wgrać na płytkę kolizja pin 1
enkodery tego typu ma 4 sztuki jeden z nich byl zalany ale pozostałe 3 szt nie były .
zależy mi na tym by je sprawdzić czy są sprawne

Promuję tematy:
02.01.2004 Jak przerobić lampę stroboskopową Jabel na urządzenie do ustawiania zapłonu?

leszekrrr · Answer

Kupiłem płytkę Arduino Mega i wszystko jest ok .
