INA219 z Arduino: Błędne odczyty natężenia prądu przy obciążeniu diodą LED i rezystorem 330R

mrozmarcin94 24 Lis 2023 21:59 879 6

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 20831663 24 Lis 2023 21:59

mrozmarcin94 mrozmarcin94

Poziom 4

Posty: 29
Autor tematu

Post #1
20831663 24 Lis 2023 21:59

Witam.

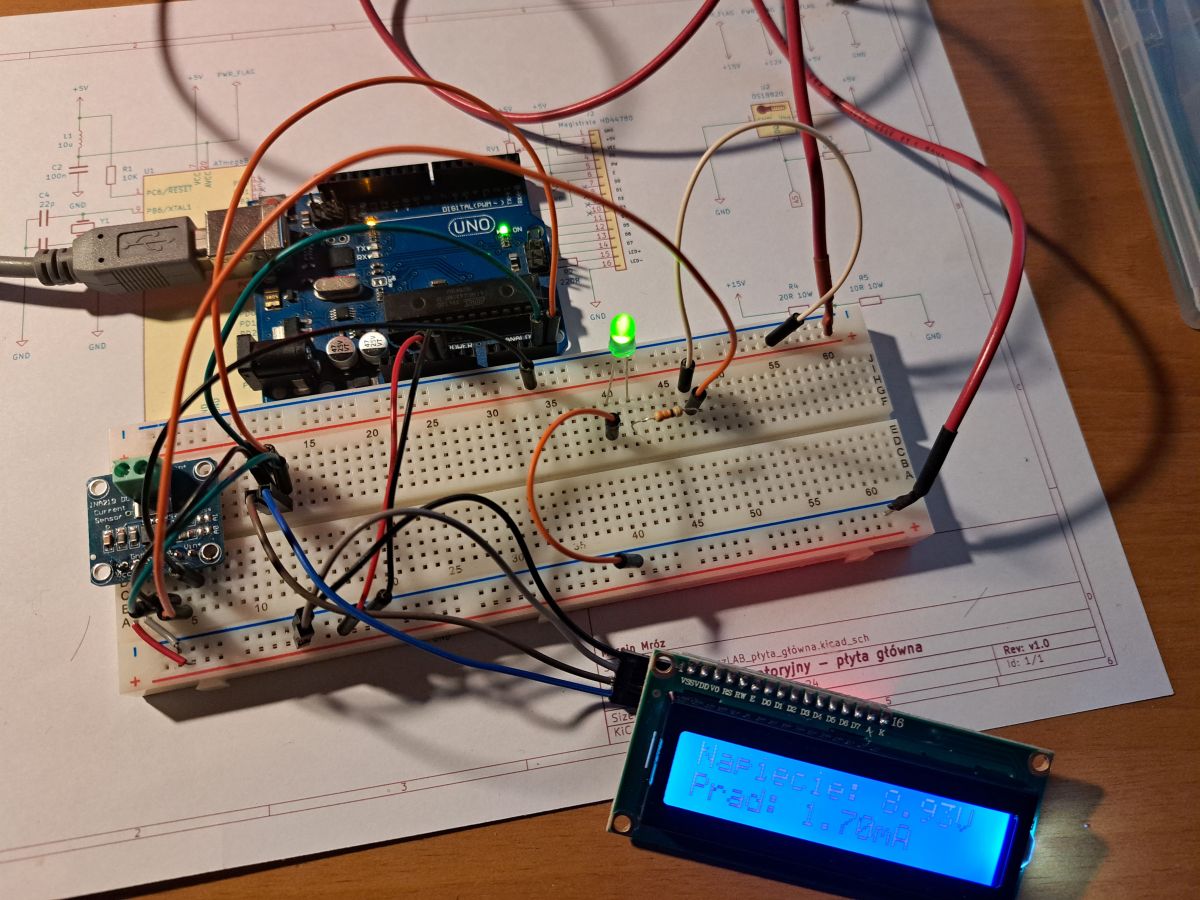

Zestawiłem na płytce stykowej układ pomiaru prądu i napięcia - INA219 z Arduino. Wszystko podłączyłem zgodnie z dokumentacją : https://learn.adafruit.com/adafruit-ina219-current-sensor-breakout/overview
Problem polega na tym, że po podłączeniu do układu obciążenia w postaci diody LED i rezystora 330R dostaję błędny pomiar natężenia prądu.

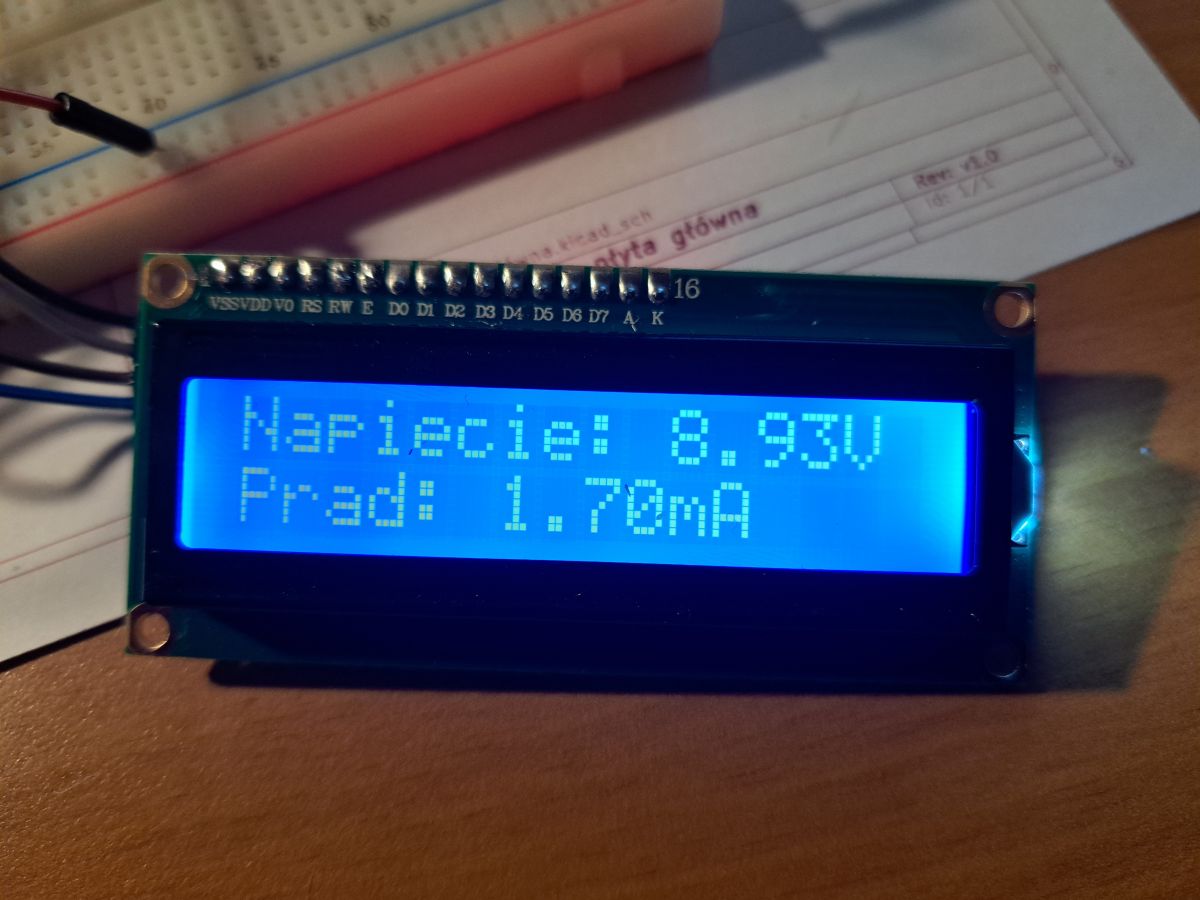

INA219 pokazuje 1,7 mA a powinno płynąc ok. 30mA.
INA219 zasilana +5V z Arduino, natomiast LED z zasilacza regulowanego. Masa wspólna dla wszystkiego.
Nie wiem co robię źle. Jakieś porady?
Nowe złączki do PCB od WAGO [sponsorowany]
REKLAMA
#2 20831908 25 Lis 2023 06:16

kaczakat kaczakat

Poziom 34

Posty: 1748

Pomógł: 317

Ocena: 231
Pomocny post? (0)

Post #2
20831908 25 Lis 2023 06:16

Zasilacz Ci pokazuje 30mA? Przy tym napięciu i 330om to nie powinno być ani 30 ani 1.7mA, weź multimetr i sobie zmierz, a taka led nie powinna być raczej obciążana powyżej 20mA.

Pomogłem? Kup mi kawę.

Promuję tematy:
24.03.2019 Aliexpress i drobny import z Chin - teraz VAT dla każdego
REKLAMA
#3 20832993 25 Lis 2023 20:16

Konto nie istnieje Konto nie istnieje

Poziom 1

Post #3
20832993 25 Lis 2023 20:16

mrozmarcin94 napisał:
Witam.

Zestawiłem na płytce stykowej układ pomiaru prądu i napięcia - INA219 z Arduino. ..............

INA219 zasilana +5V z Arduino, natomiast LED z zasilacza regulowanego. Masa wspólna dla wszystkiego.
Nie wiem co robię źle. Jakieś porady?

Albo słabo widać(?), albo masz błąd w przedstawionym na zdjęciu układzie,
Nie doszukałem się, aby pomiar prądu w gałęzi diody, był podłączony do zacisków pomiarowych sensora INA.

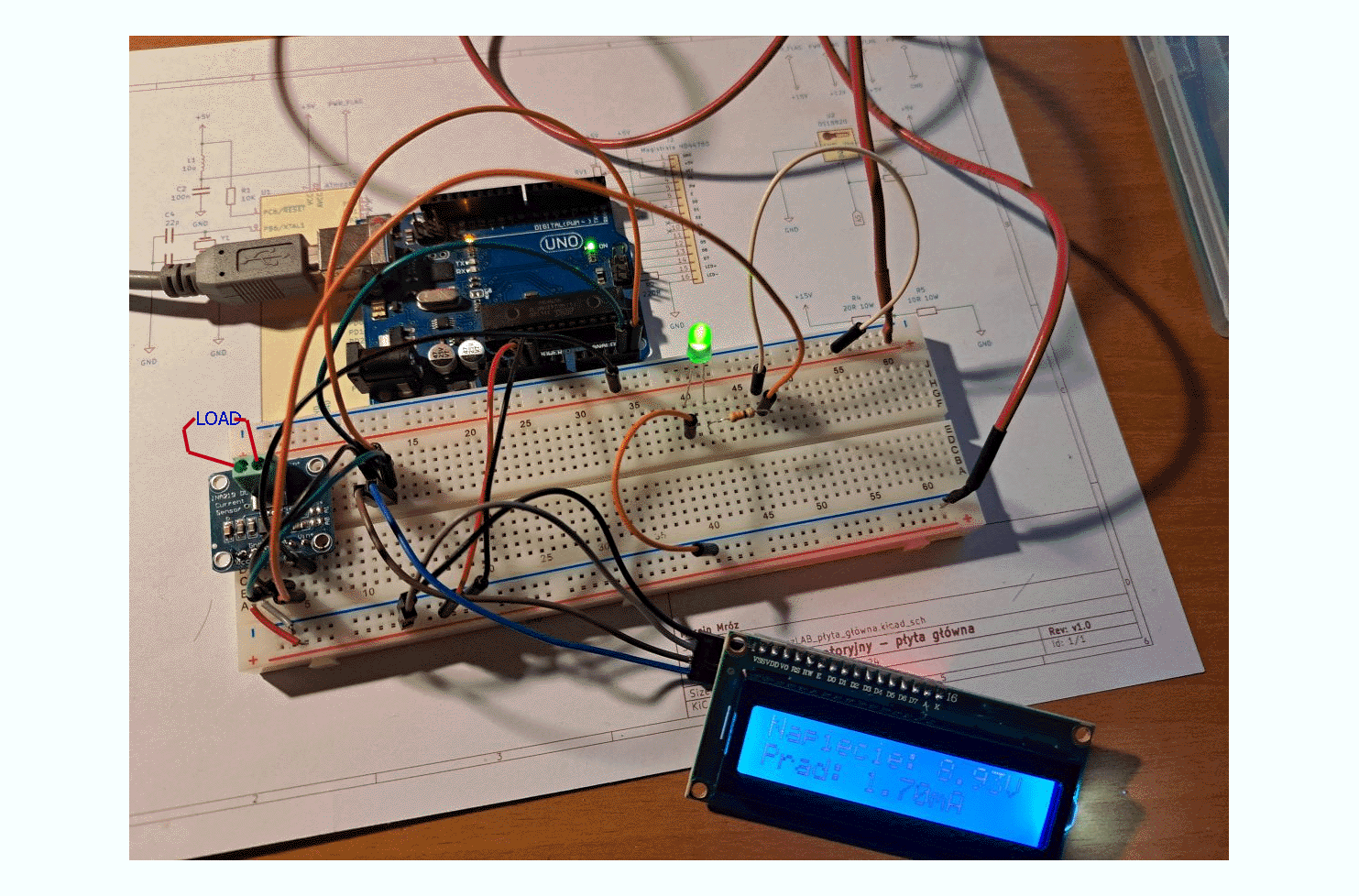

Możesz zweryfikować/uporządkować swój układ i wskazać, że faktycznie pomiar obciążenia (LOAD) przechodzi przez sensor? (Ten jasno-zielony terminal na płytce sensora powyżej lewego dolnego rogu obrazka)....
