Witam. Szukam schematu lub porady, aby wykonać układ PCB zabezpieczający końcówkę mocy, kolumny składajcy się z przekaźnika K8 -402-3, 12V np. schemat układu np. - Przekaźnik K8-402-3, 12V, raster 2,54mm - dwie diody led: czerwony, zielona -gniazda IN, OUT dla sygnału.

Szukasz czegoś konkretnego, wolisz samemu dłubać na op-ampach i przerzutnikach, czy wolisz pójść w gotowy dedykowany układ? Bo jest tego kilka, przykładowo bardzo popularny kiedyś uPC1237. Zawiera wszystko co potrzebujesz - opóźnione załączenie przekaźnika głośników, detekcję wyłączenia zasilania, ochronę przez stałym napięciem na głośniku i ewentualnym zwarciem wyjścia wzmacniacza.

Jaką moc wyjściową ma ten wzmacniacz? Pytam ponieważ obciążalność styków tego rodzaju przekaźników kontaktronowych wynosi prawdopodobnie 0,5A / 150V i przy większych mocach może okazać się ona za mała.

Takie zabezpieczenie jak w WS 442 lub Radmor 5412. Chciałbym użyć to zabezpieczenie w polskim sprzęcie np. Tosca AWS 303 (2x~40Wat) ,Aida AWS 103/105 (2x~10Wat)

Nadal uważam, że przekaźnik przedstawiony w poście #1 ma za małą obciążalność styków dla takich zastosowań. Przekaźniki nie są drogimi elementami i lepiej od razu zakupić przekaźnik o odpowiednich parametrach, niż dokonywać późniejszych modyfikacji płytki drukowanej.

REKLAMA

Adblock/uBlockOrigin/AdGuard mogą powodować znikanie niektórych postów z powodu nowej reguły.

Schemat PCB zabezpieczający końcówkę mocy z przekaźnikiem K8-402-3, 12V

kiss39 27 Lip 2024 23:54 204 4

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 21170645 27 Lip 2024 23:54

kiss39 kiss39

Poziom 39

Posty: 5334

Pomógł: 397

Ocena: 636
Autor tematu

Post #1
21170645 27 Lip 2024 23:54

Witam.

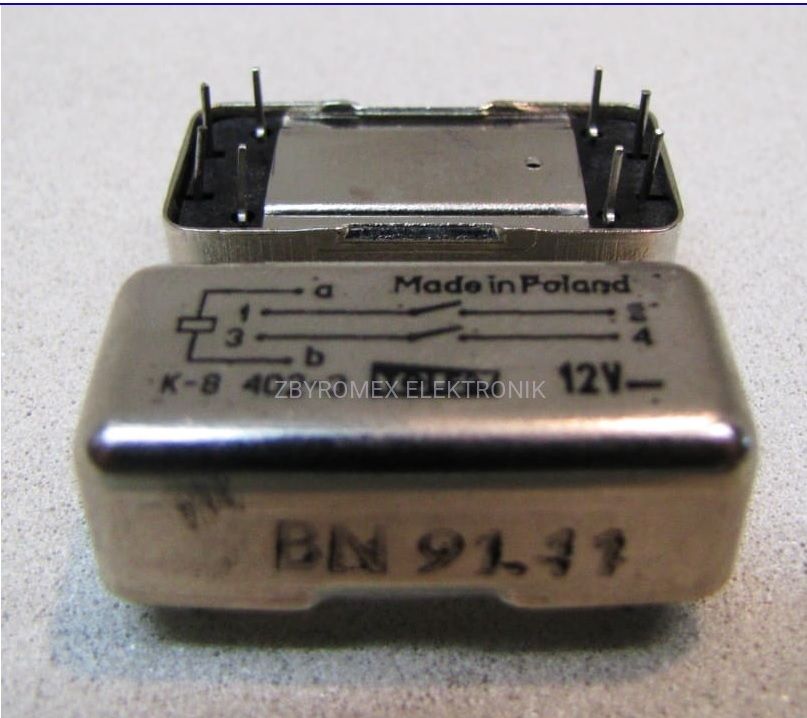

Szukam schematu lub porady, aby wykonać układ PCB zabezpieczający końcówkę mocy, kolumny składajcy się z przekaźnika K8 -402-3, 12V

np. schemat układu np.
- Przekaźnik K8-402-3, 12V, raster 2,54mm
- dwie diody led: czerwony, zielona
-gniazda IN, OUT dla sygnału.

Załączniki:

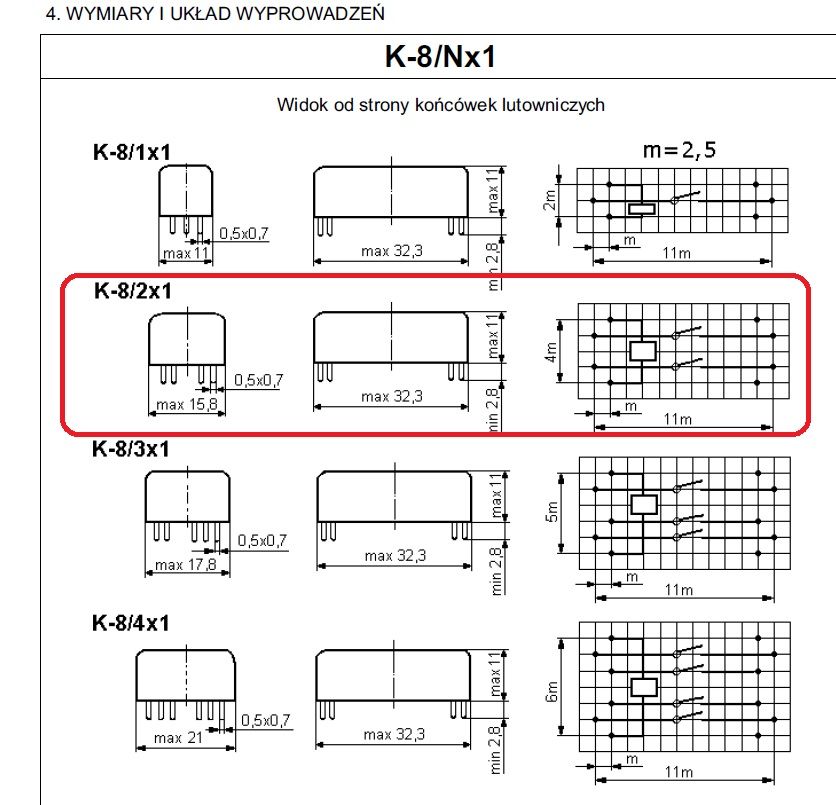

POl-Przekazniki kontaktronowe serii K-7_Nx1.pdf (159.2 KB) Musisz być zalogowany, aby pobrać ten załącznik.
REKLAMA
Pomocny post

#2 21170657 28 Lip 2024 00:08

Konto nie istnieje Konto nie istnieje

Poziom 1

Pomocny post
Post #2
21170657 28 Lip 2024 00:08

Szukasz czegoś konkretnego, wolisz samemu dłubać na op-ampach i przerzutnikach, czy wolisz pójść w gotowy dedykowany układ? Bo jest tego kilka, przykładowo bardzo popularny kiedyś uPC1237. Zawiera wszystko co potrzebujesz - opóźnione załączenie przekaźnika głośników, detekcję wyłączenia zasilania, ochronę przez stałym napięciem na głośniku i ewentualnym zwarciem wyjścia wzmacniacza.
REKLAMA
Pomocny post

#3 21170732 28 Lip 2024 07:24

Citizen75 Citizen75

Poziom 30

Posty: 2387

Pomógł: 155

Ocena: 460
Pomocny post? (+1)

Pomocny post
Post #3
21170732 28 Lip 2024 07:24

Jaką moc wyjściową ma ten wzmacniacz? Pytam ponieważ obciążalność styków tego rodzaju przekaźników kontaktronowych wynosi prawdopodobnie 0,5A / 150V i przy większych mocach może okazać się ona za mała.

Promuję tematy:
29.09.2024 DipTrace 5 - kolejna wersja programu do projektowania układów elektronicznych
28.07.2024 Podatek od instalacji fotowoltaicznych w 2025 roku
REKLAMA
#4 21171654 28 Lip 2024 19:42

kiss39 kiss39

Poziom 39

Posty: 5334

Pomógł: 397

Ocena: 636
Autor tematu Pomocny post? (0)

Post #4
21171654 28 Lip 2024 19:42

BBElektrotechnik napisał:
Szukasz czegoś konkretnego, wolisz samemu dłubać
Takie zabezpieczenie jak w WS 442 lub Radmor 5412.

Citizen75 napisał:
Jaką moc wyjściową ma ten wzmacniacz?
Chciałbym użyć to zabezpieczenie w polskim sprzęcie np. Tosca AWS 303 (2x~40Wat) ,Aida AWS 103/105 (2x~10Wat)
#5 21171770 28 Lip 2024 20:50

Citizen75 Citizen75

Poziom 30

Posty: 2387

Pomógł: 155

Ocena: 460
Pomocny post? (0)

Post #5
21171770 28 Lip 2024 20:50

Nadal uważam, że przekaźnik przedstawiony w poście #1 ma za małą obciążalność styków dla takich zastosowań. Przekaźniki nie są drogimi elementami i lepiej od razu zakupić przekaźnik o odpowiednich parametrach, niż dokonywać późniejszych modyfikacji płytki drukowanej.

Promuję tematy:
29.09.2024 DipTrace 5 - kolejna wersja programu do projektowania układów elektronicznych
28.07.2024 Podatek od instalacji fotowoltaicznych w 2025 roku
Zarejestruj konto, Zaloguj się i bądź aktywny na forum, a wtedy reklamy nie będą się pojawiać. Dołącz do dyskusji i otrzymaj punkty za rejestrację oraz odpowiedzi.

Zainstaluj aplikację Elektroda

Odpowiedz | Nowy temat

Zgłoś naruszenie prawa

REKLAMA
