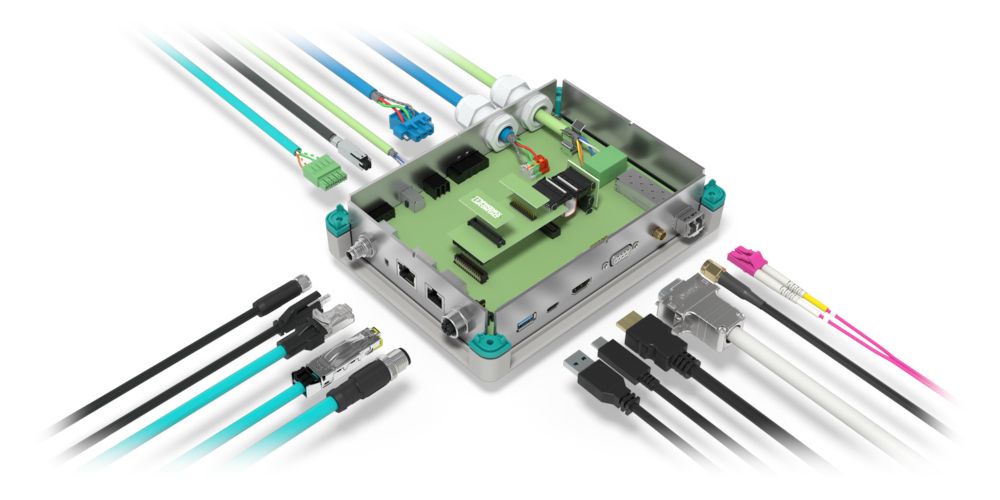

Przy projektowaniu i rozbudowie sieci przemysłowych niezawodność transmisji danych zależy nie tylko od architektury systemu, ale również od jakości warstwy fizycznej. Przygotowaliśmy dla Ciebie przegląd złączy, kabli i technologii stosowanych w automatyce — od klasycznych RJ45, przez Single Pair Ethernet, po złącza płytka-płytka — które realnie wpływają na stabilność komunikacji w aplikacjach przemysłowych.

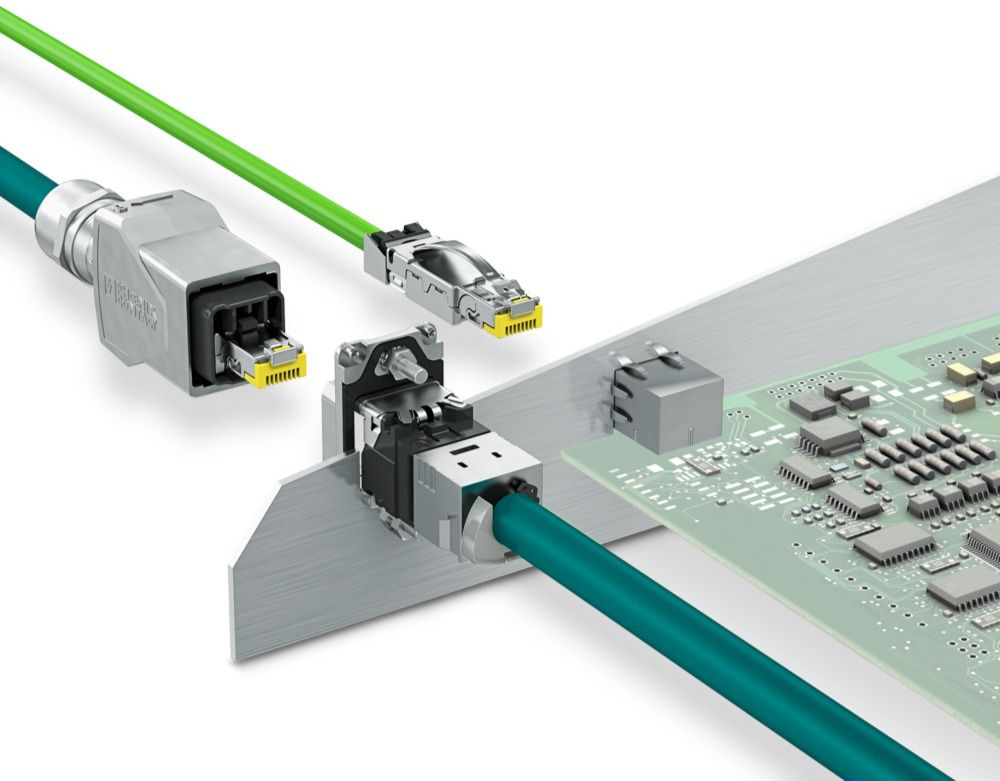

Złącza RJ45 dla Ethernet i PROFINET
W sieciach Ethernet i PROFINET stosowanych w automatyce przemysłowej stabilność komunikacji wynika ze współdziałania wszystkich warstw sieci — od urządzeń aktywnych po fizyczne połączenia. Nawet w dobrze zaprojektowanej architekturze jakość wykonania złączy ma istotny wpływ na pracę instalacji, szczególnie w środowiskach narażonych na drgania, wibracje i obciążenia mechaniczne.
Dlatego w praktyce projektowej zwraca się uwagę m.in. na:
• odciążenie przewodu ograniczające przenoszenie naprężeń mechanicznych,
• sprężyny dociskowe ze stali nierdzewnej zapewniające stabilność połączenia przy wstrząsach i wibracjach,
• mechanizm Push Pull z ochroną IP67 na wejściu do szafy lub urządzenia oraz zintegrowaną blokadę połączenia,
• dostępność wersji ekonomicznych oraz rozwiązań dla CAT5 i CAT6A, w tym wariantów z IDC, złączem zaciskanym i kabli konfekcjonowanych.
Odpowiedni dobór złączy ma bezpośrednie przełożenie na stabilność transmisji danych w środowiskach przemysłowych.
Czytaj więcej...
Zamów próbki i przetestuj złącza w swojej aplikacji
Złącza RJ45 mogą różnić się nie tylko konstrukcją, ale też zachowaniem w realnych warunkach pracy. Phoenix Contact umożliwia zamówienie zestawu próbek, który można sprawdzić bezpośrednio w aplikacji — pod kątem montażu, stabilności połączenia i odporności na warunki środowiskowe.
Zamów darmowy zestaw próbek.

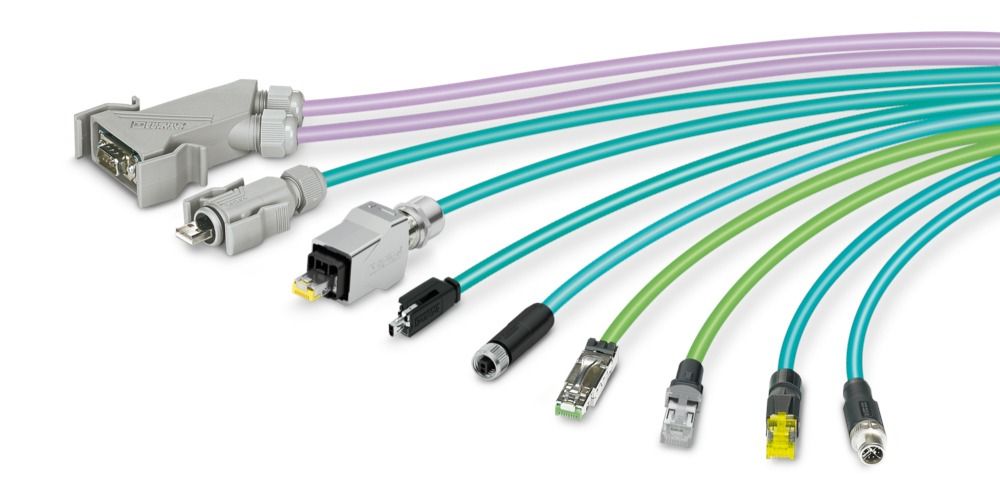

Kable krosowe dla sieci automatyki
Wraz ze wzrostem ilości przesyłanych danych okablowanie w sieciach przemysłowych przestaje być elementem drugoplanowym i staje się istotną częścią infrastruktury komunikacyjnej. Przy wyborze kabli krosowych znaczenie mają zarówno parametry transmisyjne, jak i odporność środowiskowa oraz kompatybilność z różnymi systemami komunikacyjnymi.
W praktyce istotne są m.in.:
• transmisja danych z prędkością do 10 Gb/s, zarówno na duże odległości, jak i w aplikacjach o wysokiej przepustowości,
• pełne ekranowanie 360° gniazd, złączy i kabli krosowych,
• obsługa popularnych sieci i systemów magistralnych, m.in. EtherNet/IP, Ethernet, VARAN, EtherCAT, PROFINET, Sercos, INTERBUS, PROFIBUS, CANopen, DeviceNet, CC Link oraz USB,
• wykonanie dostosowane do warunków przemysłowych — od IP20 do IP69K,
• możliwość łączenia z rozwiązaniami do montażu w miejscu instalacji, z przyłączem sprężynowym, Pierce lub IDC.
Dobór odpowiednich kabli konfekcjonowanych ułatwia utrzymanie stabilnej transmisji i przygotowanie sieci na dalszy rozwój systemu.
Czytaj więcej...
SPE: 10 Mb/s na dystansie do 1000 m
Klasyczny Ethernet ogranicza połączenia punkt-punkt do 100 metrów. Single Pair Ethernet (SPE) pozwala przesyłać dane po jednej parze przewodów na dystansie do 1000 metrów z prędkością 10 Mb/s (10BASE-T1L), a w wersjach krótszego zasięgu — nawet do 1 Gb/s.
SPE umożliwia również jednoczesne zasilanie urządzeń końcowych poprzez PoDL (Power over Data Line), co upraszcza architekturę instalacji.
Najważniejsze cechy technologii SPE:
• zgodność z obowiązującymi normami wg IEC 63171-2 (IP20), IEC 63171-5 (IP67) i IEC 63171-7,
• kompaktowa budowa pozwalająca na dużą gęstość upakowania na płytkach PCB,
• łatwa integracja z czujnikami i połączeniami szeregowymi.
Kompendium wiedzy
Przeciętna fabryka generuje obecnie około jednego terabajta danych dziennie, a liczba ta stale rośnie. Ciągła komunikacja jest niezbędna do skutecznej oceny tych danych. SPE może zapewnić spójne połączenie sieciowe, od czujnika aż do chmury, w której przechowywane są dane.
Dowiedz się więcej o możliwościach technologii Single Pair Ethernet i poznaj przykłady aplikacji.
Poniżej poradnik, w którym znajdziesz:
• podstawy technologii SPE,
• informacje o wydajności i zastosowaniach,
• przykłady aplikacji przemysłowych.
Pobierz poradnik.
Technologia SPE jest dostępna również w formie komponentów testowych. Tutaj możesz złożyć zapytanie o próbki SPE do własnych aplikacji.
Co w danych „piszczy”?
Nic — jeśli połączenie jest dobrze ekranowane.

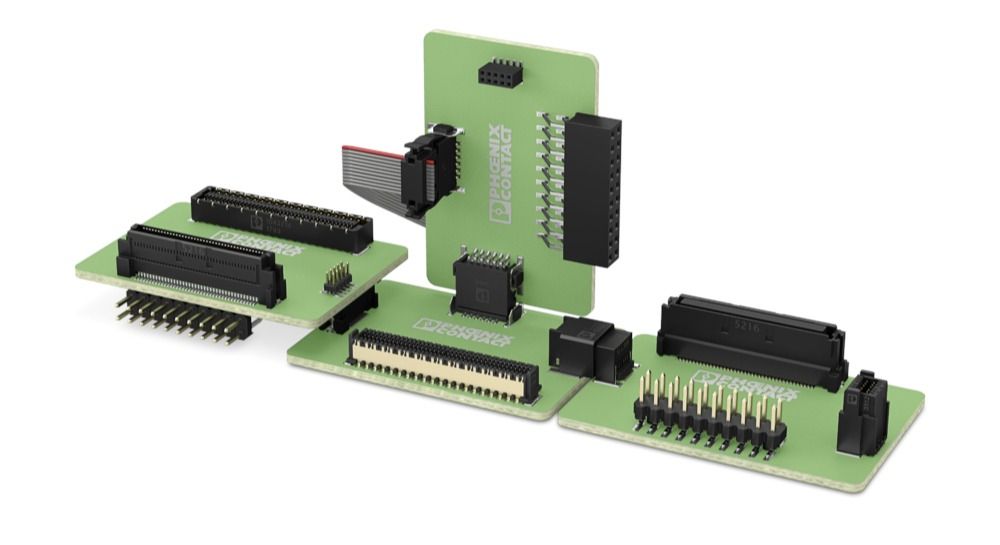

Złącza płytka-płytka z serii FINEPITCH są dostępne w wersjach ekranowanych i nieekranowanych i służą do przesyłania sygnałów oraz danych w kompaktowych konstrukcjach elektronicznych. Umożliwiają różne orientacje płytek PCB, szeroki zakres wysokości piętrowania oraz dobór liczby pinów do konkretnej aplikacji.
Rodzinę złączy FINEPITCH omówiliśmy też w materiale wideo na Elektrodzie.
Jeśli rozważasz zastosowanie złączy płytka-płytka w swoim projekcie, możliwa jest konsultacja techniczna dotycząca ich doboru i integracji, kontakt:
pzientarski@phoenixcontact.pl
