Jak zaprojektować układ sekwencyjnego zapalania 10-15 diod LED na 12V?

mpiekacz 26 Mar 2006 21:57 1559 8
REKLAMA
  • #1 2460939
    mpiekacz
    Poziom 13  
    Posty: 119
    Pomógł: 2
    Ocena: 4
    Mam taki problemik. chciałbym zrobic układzik zeby w nim było ok 10-15 dziud. i chciałbym zeby przy zapalaniu nie włonczyły sie wszystkie odrazu ttylko zeby np od lewej strony kazna sie zapalała pokolei w minimaslnych odstępach. co terzeba zrobic jak bym chciał np wiecej diud podłonczyć. napiecie którym dysponuje to 12v.
  • REKLAMA
  • #2 2461070
    cybergood
    Poziom 16  
    Posty: 282
    Pomógł: 3
    Ocena: 6
    zobacz note katalogowa układu 4017.napewno cos wykombinujesz
  • REKLAMA
  • #3 2463800
    Agrest4
    Poziom 11  
    Posty: 15
    jak chcesz to mam fajny schemat takich diod na timerze 555 i dwoch 7474
  • REKLAMA
  • #4 2465056
    mpiekacz
    Poziom 13  
    Posty: 119
    Pomógł: 2
    Ocena: 4
    a poprosze w takim razie
  • #5 2465345
    Agrest4
    Poziom 11  
    Posty: 15
    a to masz;)
    Załączniki:

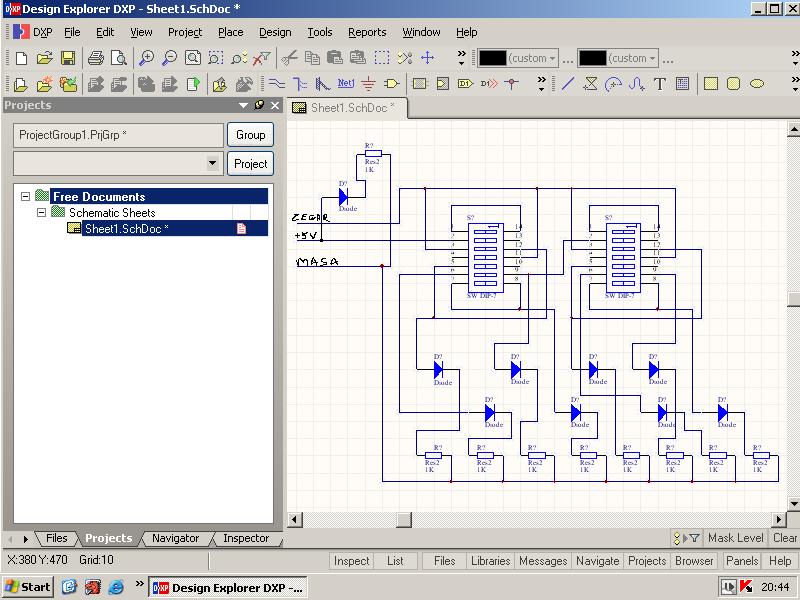

    • Jak zaprojektować układ sekwencyjnego zapalania 10-15 diod LED na 12V? schemat.JPG (89.9 KB) Musisz być zalogowany, aby pobrać ten załącznik.
  • REKLAMA
  • #6 2465360
    Agrest4
    Poziom 11  
    Posty: 15
    jak chcesz wiecej diod to daj jakis tranzystor czy cos;)
  • #7 2582600
    mpiekacz
    Poziom 13  
    Posty: 119
    Pomógł: 2
    Ocena: 4
    Agrest4 a mozesz podac dane tych elementów to bym kupił i zmajstrował
  • #8 2583521
    Jarek1988
    Poziom 11  
    Posty: 47
    Pomógł: 1
    Mam pytanie co mam rozumiec przez przewód oznaczony jako zegar.

Podsumowanie tematu

✨ Dyskusja dotyczy zaprojektowania układu sekwencyjnego zapalania 10-15 diod LED zasilanych napięciem 12V, gdzie diody zapalają się kolejno z minimalnymi odstępami czasowymi. Proponowane rozwiązania obejmują wykorzystanie układu scalonego 4017 (licznik dziesiętny z dekoderem) oraz układów timer 555 i 7474 (przerzutnik typu D) do generowania impulsów zegarowych i sterowania kolejnością zapalania diod. W przypadku zwiększenia liczby diod sugerowane jest zastosowanie tranzystorów do sterowania większym prądem. Pojawiła się również sugestia poszukiwania aplikacji układu UAA170 jako alternatywnego rozwiązania. Wątpliwości dotyczą m.in. funkcji przewodu oznaczonego jako "zegar" w schemacie, co wskazuje na potrzebę zrozumienia sygnału taktującego w układzie sekwencyjnym.
Wygenerowane przez model językowy.
