Jak odwzorować obwód z obrazka w Simulinku i obserwować napięcie na oscyloskopie?

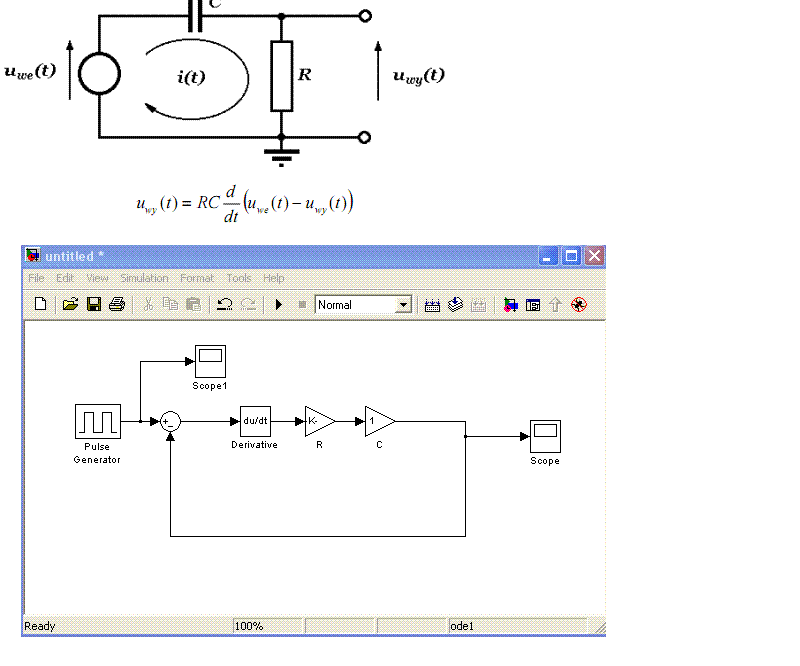

Dyskusja dotyczy odwzorowania obwodu RC z załączonego schematu w środowisku Simulink oraz obserwacji napięcia na oscyloskopie. Problem polega na modelowaniu ładowania kondensatora do napięcia stałego E. Proponowane rozwiązania obejmują użycie źródła napięcia sterowanego sygnałem skoku jednostkowego, szeregowego połączenia rezystora i kondensatora (np. za pomocą bloku RLC branch), a następnie pomiar napięcia za pomocą Voltage Meter i wyświetlenie przebiegu na oscyloskopie (Scope). Podano wzór matematyczny opisujący napięcie na kondensatorze: ( U_C = E cdot (1 - e^{-t/RC}) ). Wskazano również na możliwość zmiany wartości R, C i E przez użytkownika. Dołączono przykładowe schematy blokowe oraz pliki do Simulinka ilustrujące modelowanie procesu ładowania kondensatora zgodnie z równaniem różniczkowym. W dyskusji pojawiły się także pytania niezwiązane bezpośrednio z tematem, dotyczące modelowania prądnicy w Simulinku.
