Jak zaprojektować transkoder 7 wejść na 7 wyjść? Siatki Karnaugha, równania logiczne

blood102 29 Maj 2007 21:37 1287 7

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 3933876 29 Maj 2007 21:37

blood102 blood102

Poziom 10

Posty: 4
Autor tematu

Post #1
3933876 29 Maj 2007 21:37

witam wszystkich początkujących elektroników potrzebuje pomocy w stworzeniu projektu transkodera 7 we na 7 wy potrzebował bym siatek Karnaughta równań logicznych i pomocy jak rozpisać układ jakich bramek użyć i w ogóle nigdy tego nie robiłem a mam zaliczenie z architektury komputerów jeśli ktoś jest w stanie pomoc był bym bardzo wdzięczny chętnie zasięgnę każdej rady u tych najlepszych i tych mniej dobrych elektroników pozdrawiam

Post był raportowany.
(pomocy) – ozdobnik ? -- > REGULAMIN pkt 11.1.
Popraw błędy i interpunkcję. Użyj przycisku PISOWNIA --> REGULAMIN. [hefid]

REKLAMA
#2 3934655 30 Maj 2007 00:52

Paweł Es. Paweł Es.

VIP Zasłużony dla elektroda

Posty: 6981

Pomógł: 1236

Ocena: 693
Pomocny post? (0)

Post #2
3934655 30 Maj 2007 00:52

Ale co ma transkodować, na co i jak szybko ?
REKLAMA
#3 3954600 04 Cze 2007 23:50

blood102 blood102

Poziom 10

Posty: 4
Autor tematu Pomocny post? (0)

Post #3
3954600 04 Cze 2007 23:50

hmmm z tego co sie doczytuje to nic nie jest wiadome heh wiec pewnie jest to cokolwiek myśle ze wykładowca po prostu dał propozycje a reszta juz należy do wykonawcy czyli pewnie dowolny transkoder tak czy inaczej jeśli to pomoże to po prostu chodzi o to żeby po naciśnięciu np nazwijmy to przycisku na wejściu to samo pokazało sie na wyjściu czyli w tym przypadku np cyfry od 1 do 7 naciskamy 1 wyskakuje 1 itd ale co do tego jaki to ma być transkoder to zbyt wiele nie wiem dzięki wielkie za to ze ktoś w ogóle chciał wpaść na mój temat:+)
#4 3955248 05 Cze 2007 10:58

tamam tamam

Poziom 17

Posty: 115

Pomógł: 25

Ocena: 2
Pomocny post? (0)

Post #4
3955248 05 Cze 2007 10:58

W zalaczniku masz tabelke kodera lini 1 z 7 na kod wyswietlacza 7 segmentowego. Zrob schemat na bramkach i wystaw na forum, to sprawdzimy.

Załączniki:

stan.pdf (11.26 KB) Musisz być zalogowany, aby pobrać ten załącznik.
REKLAMA
#5 3956159 05 Cze 2007 16:44

Paweł Es. Paweł Es.

VIP Zasłużony dla elektroda

Posty: 6981

Pomógł: 1236

Ocena: 693
Pomocny post? (0)

Post #5
3956159 05 Cze 2007 16:44

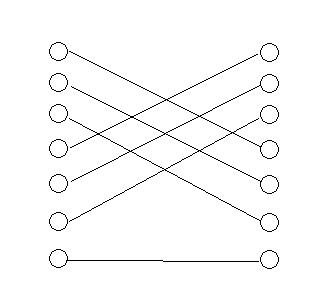

Przy takiej definicji zadania to i taki "transkoder" byłby rozwiązaniem )
