Zadanie w Step 7 (PLC)

Smilox 07 Gru 2007 11:15 2293 4
  • #1 07 Gru 2007 11:15
    Smilox
    Poziom 18  

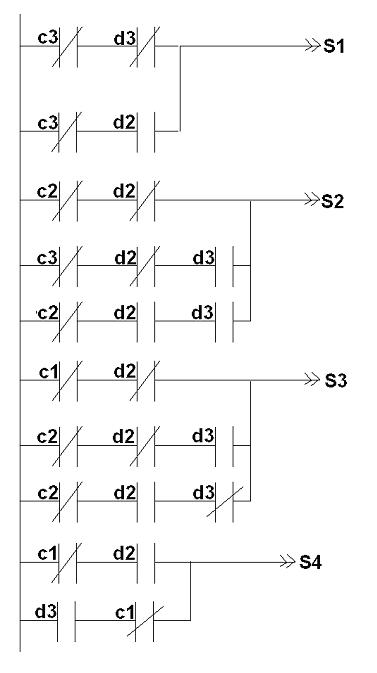

    Mam wielką prośbę do posiadaczy i użytkowników programu STEP7. Napisałem w języku drabinkowym program (sterowanie 4 zaworami na podstawie 6 sygnałów wejściowych). Potrzebuję zawartość pliku STL generowanego przez program. Niestety nie mogę uruchomić tego programu u siebie. Dlatego byłbym wdzięczny jak to będzie wyglądać w formacie tekstowym (STL). Z góry dzięki za pomoc.

  • Pomocny post
    #2 07 Gru 2007 21:39
    bhtom
    Poziom 35  

    Witam,
    Napiszę Ci program w STL-u bezpośrednio z programu który napisałeś. Twój program nawet w postaci drabinkowej można jeszcze uprościć nie zmieniając jego działania.
    Oto program w postaci STL, zaczynając od góry:

    AN C3
    AN D3
    O(
    AN C3
    A D2
    )
    =S1

    AN C2
    AN D2
    O(
    AN C3
    AN D2
    A D3
    )
    O(
    AN C2
    A D2
    A D3
    )
    =S2

    AN C1
    AN D2
    O(
    AN C2
    AN D2
    A D3
    )
    O(
    AN C2
    A D2
    AN D3
    )
    =S3

    AN C1
    A D2
    O(
    A D3
    AN C1
    )
    =S4

    Pozdrawiam.

  • #3 07 Gru 2007 22:24
    Smilox
    Poziom 18  

    Dzięki wielkie... mam jeszcze tylko pytanie, czy w tym pliku (na początku, bądź na końcu) zawarta jest także deklaracja zmiennych, tzn np
    S1=Q0.0
    S2=Q0.1
    C1=I0.0 itd?

  • Pomocny post
    #4 08 Gru 2007 06:49
    bhtom
    Poziom 35  

    Niestety nie, trzeba to dopisać, najlepiej na początku programu:

    A I0.0
    = S1

    A I0.1
    = S2

    itd. z wejściami

    A S1
    = Q0.0

    A S2
    =Q0.1

    itd. z wyjściami.

    Nie musisz stosować znaczników w tym programie, możesz przecież bezpośrednio wykorzystać wejścia i sterować wyjściami.

    Pozdrawiam.

  • #5 08 Gru 2007 14:46
    Smilox
    Poziom 18  

    Jeszcze raz wielkie dzięki.
    Pozdrawiam i zamykam wątek.
