Oscyloskop C1-94 - jak wykonać prostą sondę i czy jest konieczna?

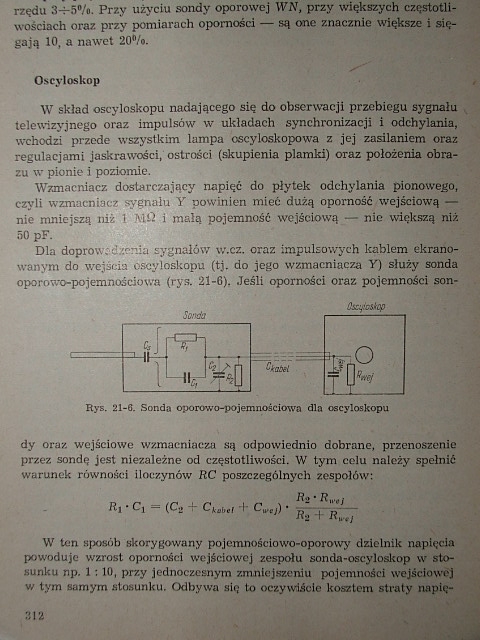

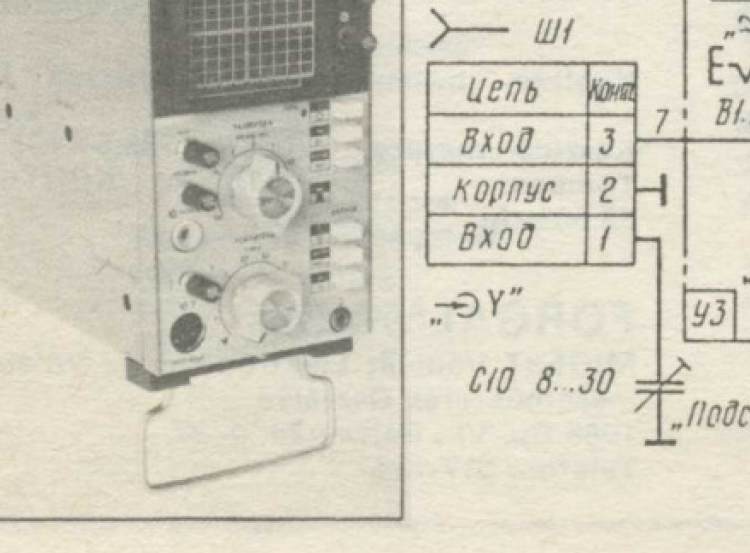

✨ Posiadacz oscyloskopu radzieckiego C1-94 pytał o możliwość wykonania prostej sondy do pomiarów oraz czy sonda jest konieczna, czy wystarczy zwykły kabel. W dyskusji wskazano, że do podstawowego testu można użyć kawałka przewodu koncentrycznego z wtykiem BNC, dotykając żyły palcem, aby zobaczyć przebieg 50 Hz, jednak oryginalne gniazdo sondy w C1-94 to złącze DIN5, a nie BNC, co komplikuje samodzielne wykonanie sondy. Użytkownicy sugerowali poszukiwanie schematów sondy fabrycznej lub odpowiedniej do tego modelu, zwracając uwagę na konieczność identyfikacji masy i sygnału w gnieździe metodą omomierza i prób. Podano linki do dokumentacji oscyloskopu C1-94, choć w dostępnych schematach pojawia się wersja z BNC, co może dotyczyć innej rewizji lub modelu. Zalecano sondę 1:10 z kompensacją, a także zwrócono uwagę, że samodzielne wykonanie sondy jest utrudnione przez jakość i długość przewodu koncentrycznego. Wskazano, że do pomiarów powyżej 50 kHz lepiej użyć gotowej sondy i ewentualnie przejściówki. Na koniec podano zdjęcie z opisem pinoutu sondy do C1-94, co pozwala na samodzielne wykonanie odpowiedniego kabla. Co do ceny, oscyloskop C1-94 jest rzadko spotykany na rynku, ale podobny model C-112 można znaleźć za około 100 zł.
