Witam.
Ostatnio poznaje Eagle i udało mi się stworzyć schemat oraz płytkę. Jest to układ wszystkim dobrze znany Discolitez tylko ze na 32 diody. Tutaj jest pokazany oryginalny schemat: http://discolitez.com/pmwiki/pmwiki.php?n=Hardware.Deluxe32

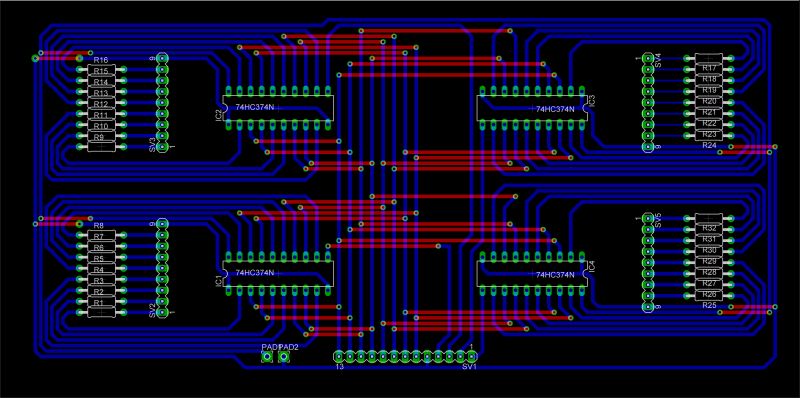

a tutaj moje wypociny.
Proszę o sprawdzenie, Ja się błędów nie doszukałem ale lepiej żeby spojrzał na to ktoś inny. Aha, mam jeszcze jedno pytanie mianowicie biorę 5V z osobnego transformatora z 7805 na wyjściu, bo z zasilania komputera nie mogę skorzystać, więc czy masa trafka i portu LPT mogą być od tak połączone? Czy trzeba coś zastosować by je połączyć.
Nad schematem są błędnie opisane pady, więc proszę na nie nie patrzeć.
Pozdrawiam Bartek.
