[EAGLE] Pytania początkujacego, konfiguracja programu

JarekC 13 Lut 2011 19:32 3531 14
  • #1 9147091
    JarekC
    Poziom 32  
    Witam,

    Próbuję się przesiąść ze starego TRAXa i Orcada na Eagla, jak zawsze przy takim zmianach najtrudniejsze jest złapanie "filozofii" nowego programu.

    Na początek dwa pytania dotyczące edytora schematów:

    1. Czy można tak skonfigurować Eagla aby poruszać się po całym schemacie bez wykorzystania dolnego i bocznego suwaka gdy niecały schemat mieści się na ekranie?

    2. Czy da się zablokować wyświetlanie i drukowanie znacznika położenia elementu "mały krzyżyk"?

    Pozdrawiam
    JarekC
  • #2 9147233
    Vector_666
    Poziom 17  
    2. Display-> odznaczyć " tOrigins "-> apply.
  • #4 9147888
    marco47
    Poziom 41  
    Aby przesuwać schemat lub płytkę, należy nacisnąć i przytrzymać kółko.
    Wtedy możesz spokojnie przemieszczać schemat lub płytkę w miejsce które Ci pasuje.
    Dodam jeszcze że obracając kółkiem możemy równocześnie powiększać lub pomniejszać pochwycony schemat (lub płytkę)
    Oczywiście kółko musi być ustawione jako trzeci przycisk.
  • #5 9148024
    JarekC
    Poziom 32  
    Operuję trzyklawiszową myszka bez kółka.
    Chodzi mi o coś innego: Mam sytuacją taką, że nie cały schemat jednocześnie mieści się na ekranie. Chcę uzyskać sytuację, że jadę myszką poza obręb ekranu i automatycznie następuje przesunięcie schematu. Innymi słowy chcę się poruszać po całym schemacie bez korzystania z suwaków. W Protelu taka opcja nazywała się Auto Pan.

    JarekC
  • Pomocny post
    #6 9148209
    marco47
    Poziom 41  
    Naciśnij środkowy przycisk i przytrzymaj. Przesuwając myszką będzie się przesuwał również pochwycony schemat lub płytka.
    A kółko w tym przypadku jest niepotrzebne.
    W takim razie jak zmieniasz wielkość schematu?
  • #8 9152335
    JarekC
    Poziom 32  
    Witam,

    I niestety kolejne pytania tym razem dotyczące PCB:

    1. Czy jest opcja pozwalająca na to aby widoczny był tylko obrys ścieżki bez jej wypełniania kolorem (w Protelu jest to opcja Draft lub Final)?

    2. Czy jest opcja "przyciągania" ścieżki do padu przy ręcznym prowadzeniu ścieżki?

    3. Czy da się poruszać kursorem przy pomocy klawiatury (klawisze strzałek) zamiast myszką? Tego bardzo mi brakuje szczególnie dla układów z małym rastrem posługiwanie się klawiaturą jest dla mnie wygodniejsze.

    4. Czy da się wyłączyć wyświetlanie otworów w padach?

    Pozdrawiam
    JarekC
  • #9 9152546
    marco47
    Poziom 41  
    1. Nie widzę potrzeby takiego usuwania wypełnienia ścieżek. Do czego to jest potrzebne? Jeżeli nie chcesz mieć widocznych ścieżek to wyłącz je w Display.
    2. Nie ma takiej opcji.
    3. Chyba nie ma takiej możliwości. Zobacz czy można to ustawić Options/Assign/
    4. Należy ustawić Options/Set../ Misc/Display mode/No drills
  • #10 9152794
    JarekC
    Poziom 32  
    >marco47

    Dziękuję za szybką odpowiedź.

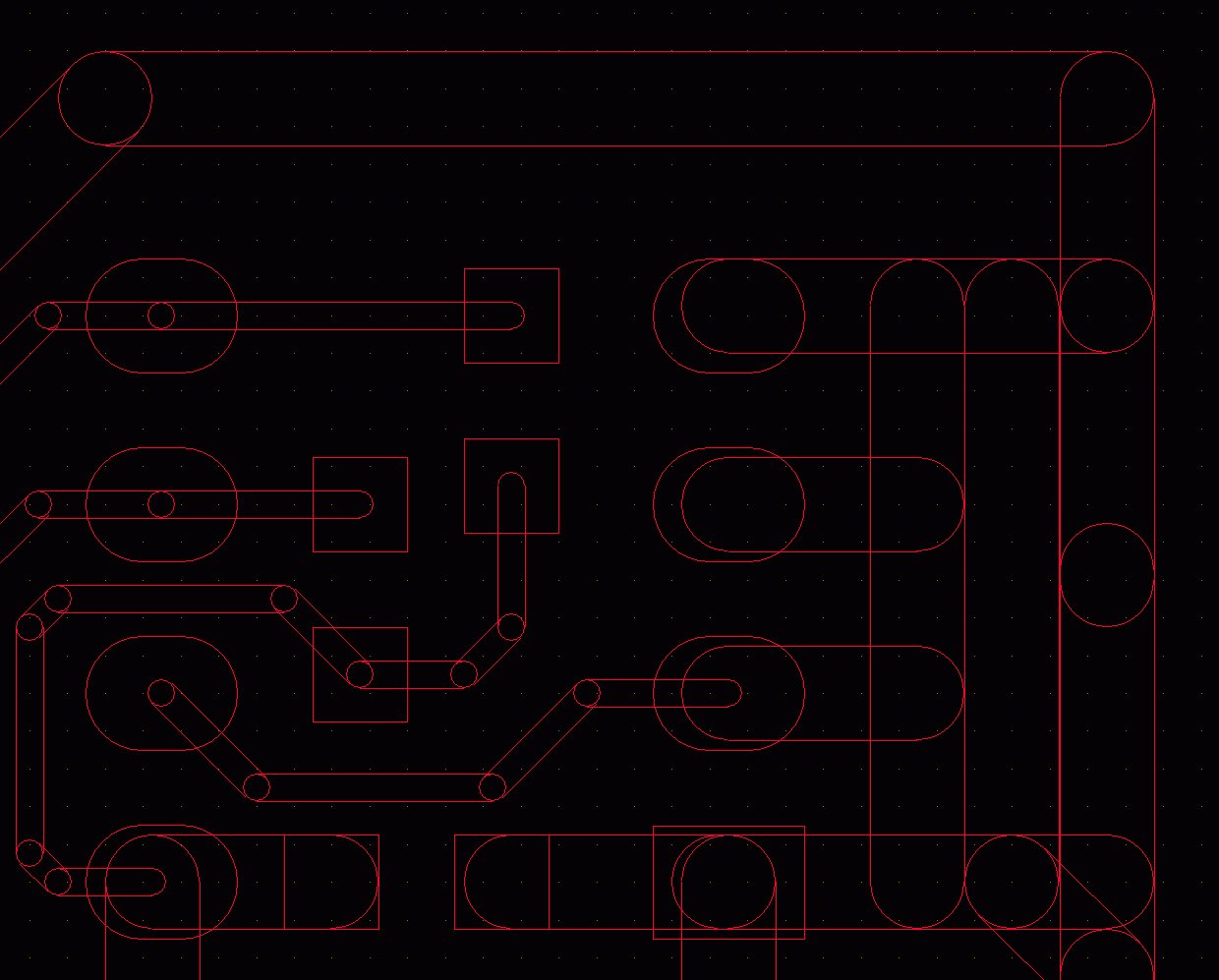

    Co do Pkt1. to chodziło mi o uzyskanie takiego widoku jak na załączonych rysunkach, drugi widok pozwala on dokładnie ocenić jak łączą się ścieżki i pady.
    [EAGLE] Pytania początkujacego, konfiguracja programu [EAGLE] Pytania początkujacego, konfiguracja programu
    W starym AutoTraxie tak naprawdę brakuje mi porządnego polygonu i renderingu 3D no i może ilości dostępnych bibliotek. W pozostałych aspektach jest dla mnie wystarczający. Brak obsługi w Eagle kursorów z klawiatury skłania mnie do rezygnacji z niego.

    Jeszcze go trochę pomęczę ale na razie to co w AutoTraxie zajmuje mi kilka sekund w Eaglu robię kilka minut. Może jestem już za stary na takie zmiany :-)

    Sama próba przesiadki na Eagla była zainspirowana widokiem Twoich projektów umieszczanych na elektrodzie.

    Pozdrawiam
    JarekC
  • Pomocny post
    #11 9153189
    marco47
    Poziom 41  
    Jeżeli chcesz zobaczyć jak i czy są dobrze poprowadzone (połączone) ścieżki, możesz je podświetlić narzędziem Show.
    Wtedy dokładnie zobaczysz czy wszystkie pady, przelotki i ścieżka o tej samej nazwie są wzajemnie połączone.

    Każda zmiana programu na inny wiąże się z jego poznawaniem od nowa.
    Dlatego nie przejmuj się że musisz poświęcić więcej czasu na to co w poprzednim zajmuje Ci chwilkę. Tak to już jest z nowościami.
  • #12 9153464
    JarekC
    Poziom 32  
    Problemów ciąg dalszy.

    1. Eagle sprawdza zgodność schematu z płytką. Ale przypadkowo podczas kasowania ścieżek skasowałem również "airwires". Wtedy Eagle zgłasza błąd i informuje że nie będzie przeprowadzał back/forward annotation.
    Jak przywrócić skasowane "airwires" ale nie przez "undo", tylko od nowa wczytać połączenia ze schematu.

    2. Do wykonywania połączeń służy ROUTE. Ale czy ścieżki wykonane przy pomocy WIRE mogą być w jakiś sposób uwzględnione.

    3. Podczas rysowania ścieżek można wybrać styl (np. katy tylko 45stopni) ale już przy przesuwaniu pozwala na zmianę kąta czy da się to zablokować aby były utrzymywane kąty 45 stopni.

    Pozdrawiam
    JarekC
  • Pomocny post
    #13 9153538
    marco47
    Poziom 41  
    1. Pamiętaj, że pracujesz zawsze na otwartym edytorze schematów i otwartym równocześnie edytorze płytek.
    W takim przypadku nie ma możliwości skasowania połączeń sygnałowych na płytce, bo program natychmiast zgłasza błąd, że najpierw należy skasować taką ścieżkę (sygnał) na schemacie.

    2. Rysuj sygnały na schemacie tylko za pomocą Net.
    To narzędzie automatycznie dodaje potrzebne węzły (Junction) na połączeniach co najmniej dwóch sygnałów.

    3.Aby przesuwać jakąś ścieżkę którą narysowałeś pod kątem 45°, to pochwyć ją w środku zagiętego odcinka.
    Wtedy przesuniesz ją bez zmiany tego kąta.
  • #14 9173901
    Komar91
    Poziom 18  
    Witam

    mam również pytanie odnośnie tego programu.
    jeśli klikniemy w programie aby sam rysował ścieżki to są one dosyć cienkie i trzeba je poprawiać ręcznie i tu moje pytanie czy da się jakoś w ustawieniach ustawić grubość ścieżki do tej opcji?

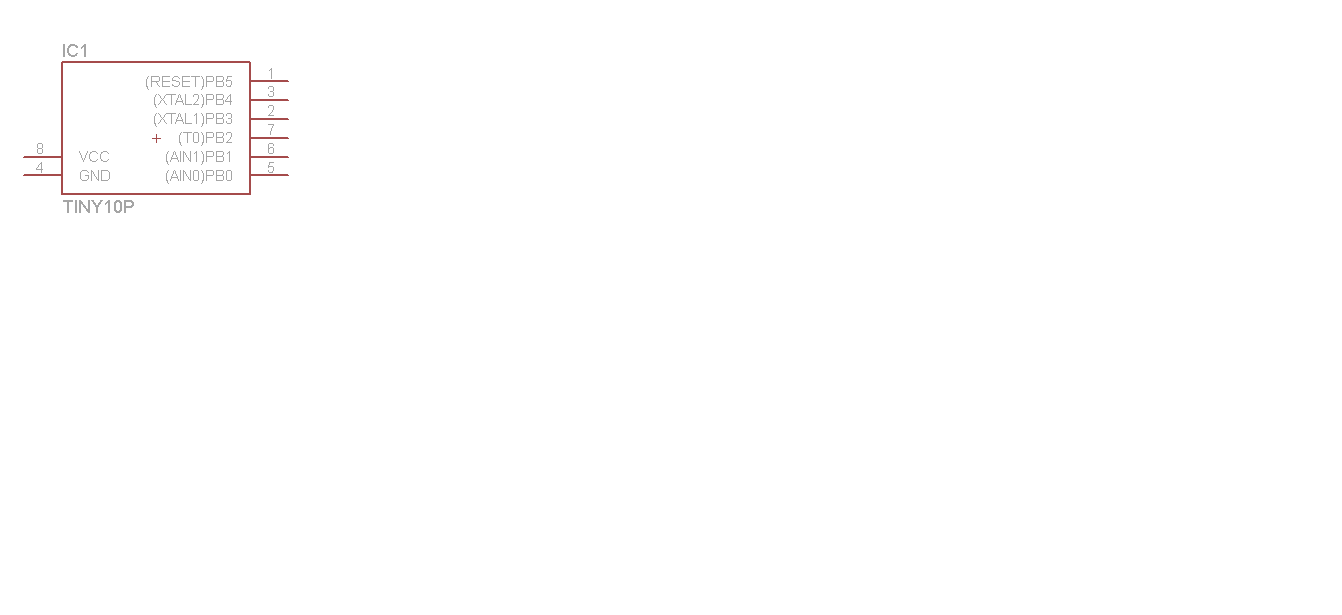

    i jeszcze jedno pytanie jak edytować biblioteki bo mam w eagle takie wyprowadzenia
    [EAGLE] Pytania początkujacego, konfiguracja programu

    a chciał bym nieć takie
    [EAGLE] Pytania początkujacego, konfiguracja programu
