Protel 99 SE - Zmiana szerokości ścieżki "w locie" + zworki

GanzConrad 03 Wrz 2013 14:31 3111 9
  • #1 12698125
    GanzConrad
    Poziom 25  
    Witam,
    1) Czy jest możliwość zmiany szerokości ścieżki podczas jej prowadzenia? (np. aby przejść pomiędzy padami 0805)
    2) jest płytka jednowarstwowa THT (BOTTOM) + SMD (TOP) : czy jest możliwość, aby autorouter wstawiał zworki? jak je wstawiać? (mam nadzieję, że nie w schemacie + osobny footprint do każdej...)
    pozdrawiam
  • Pomocny post
    #2 12701110
    sot23
    Poziom 17  
    Ad1. Podczas prowadzenie rutingu wciśnij Tab i otworzy się okno w którym można zmienić szerokość ścieżki i wielkość przelotki.
    Ad2. Zworki trzeba dołożyć ręcznie albo na schemacie je dorysować. Można też nie robić dodatkowych komponentów tylko odcinki ścieżki na drugiej warstwie z przelotkami lub padami.
  • Pomocny post
    #4 12701310
    sot23
    Poziom 17  
    Jeżeli chcesz ,żeby autoruter nie usunął nic narysowanego ręcznie musisz to zablokować w proporcjach po dwukliku odznaczasz Locked.
  • #5 12701344
    GanzConrad
    Poziom 25  
    nie mogę znaleźć w konfiguracji, dlaczego nie chce mi routować do padów, gdy uP jest obrócony o 45st. - prowadzi tylko do skrajnych padów. Zmniejszenie rozmiarów ścieżki nic nie daje.
    Gdy uP ma orientację prostopadłą - wszystko routuje poprawnie.

    Protel 99 SE - Zmiana szerokości ścieżki "w locie" + zworki

    Dodano po 1 [minuty]:

    sot23, pospieszyłem się z tym postem i go zmieniłem, bo po minucie doszedłem o co chodzi. Tak czy inaczej - dzięki!
  • #6 12701427
    sot23
    Poziom 17  
    Zmień ustawienie Clearance lub ustaw mniejszą wartość dla tego komponentu przez dodanie nowej reguły.
  • #7 12701852
    GanzConrad
    Poziom 25  
    niewiele to dało (wręcz nic...):
    Clearence: po kilku próbach zmieniłem na 0.08mm (było 0.254)
    zmieniłem nawet minimum width na : 0.1mm (preffered 0.254mm)
    zmieniałem footprint na inny (z innej biblioteki) bo myślałem, że może być źle zdefiniowany - bez efektów.

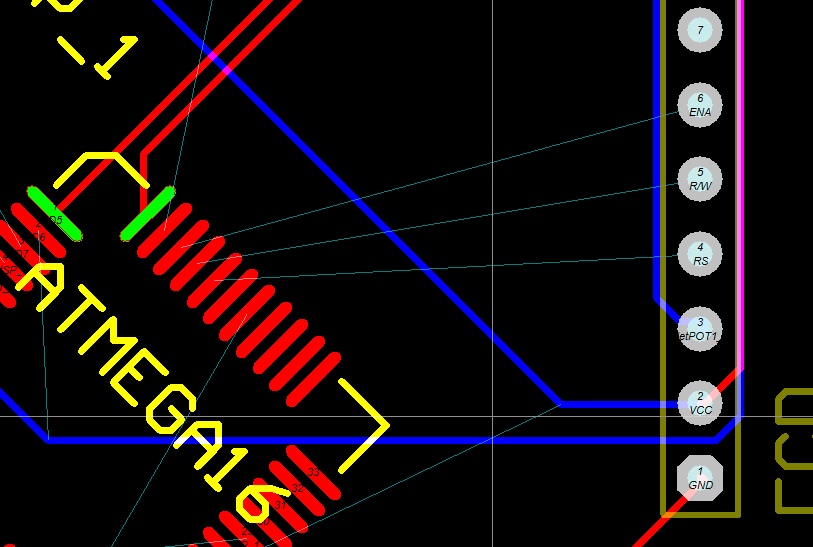

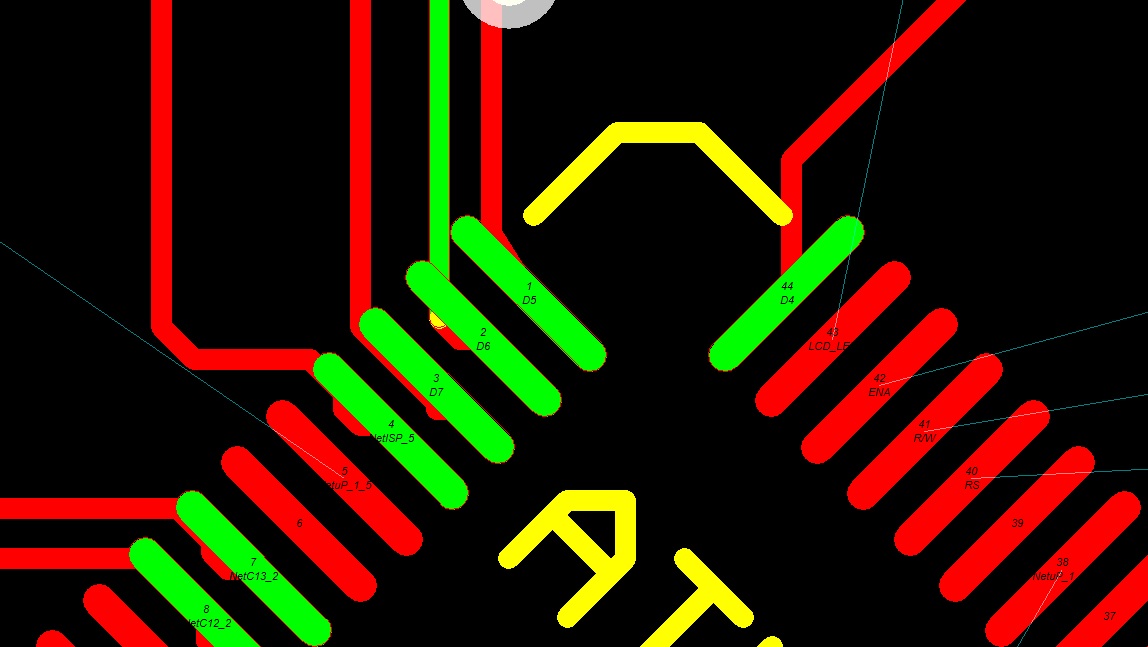

    Protel 99 SE - Zmiana szerokości ścieżki "w locie" + zworki

    na powyższym obrazku zrobił jakąś abstrakcję pomiędzy padami 1 i 2 - jest prawie zwarcie. Do innych nie prowadzi ścieżek w ogóle (40-43) i co najgorsze: nie prowadzi ścieżek do krawędzi pada, lecz do jego środka (mimo, że ustawiłem SMD Neck-Down na 50%)
    Zdaję sobie sprawę, że ręcznie już byłoby gotowe, ale chciałbym namówić routera do współpracy...
  • Pomocny post
    #8 12702865
    sot23
    Poziom 17  
    Wygląda na to że program mocno niedomaga z autorutingiem kiedy obudowa jest odwrócona o 45 st.
    Pewnego rodzaju wyjściem z tej sytuacji jest odwrócenie całej płytki o kolejne 45 st tak żeby scalak był w pozycji 0,90 lub180 st. Wtedy autoruter działa w miarę poprawnie.
  • #9 12703545
    GanzConrad
    Poziom 25  
    już nawet myślałem nad przesiadką na inny soft (kolejnym argumentem jest kombinowanie z dołączaniem i przeglądaniem bibliotek...), ale jak sobie pomyślę o nowych problemach i przechodzeniu jeszcze raz przez te same to nie bardzo mam motywację. Tym bardziej, że zmiana na lepsze może być tylko w kierunku Altium.
    Wygląda to tak, jakby program koniecznie chciał połączyć ścieżkę z punktem, w którym "zaczepiony" jest NET i robi to z priorytetem prowadzenia ścieżek ustawionym w "Routing Layers". Ustawienie zarówno "Horizontal" jak i "Vertical" daje te same efekty, błędne przy podchodzeniu do PADa pod kątem 45st. Oczywiście zmiana tych parametrów jest albo niemożliwa (2 warstwy), albo niewiele daje.
  • #10 12731068
    GanzConrad
    Poziom 25  
    mimo ponownego projektu PCB - "od zera", router nie chce zaczynać ścieżek od 45st. Natomiast podejścia do niektórych padów THT kończy lub zaczyna ścieżką 45 st, więc trudno ocenić dlaczego tak robi. Niestety pozostaje ręczna dłubanina i routowanie na 2 warstwach, a potem przeróbka na pojedynczą.

    Dodano po 33 [sekundy]:

    dzięki za pomoc, zamykam
