Transformator - jak prawidłowo podłączyć odczepy i zidentyfikować funkcje?

Witam Koleżanki i Kolegów,

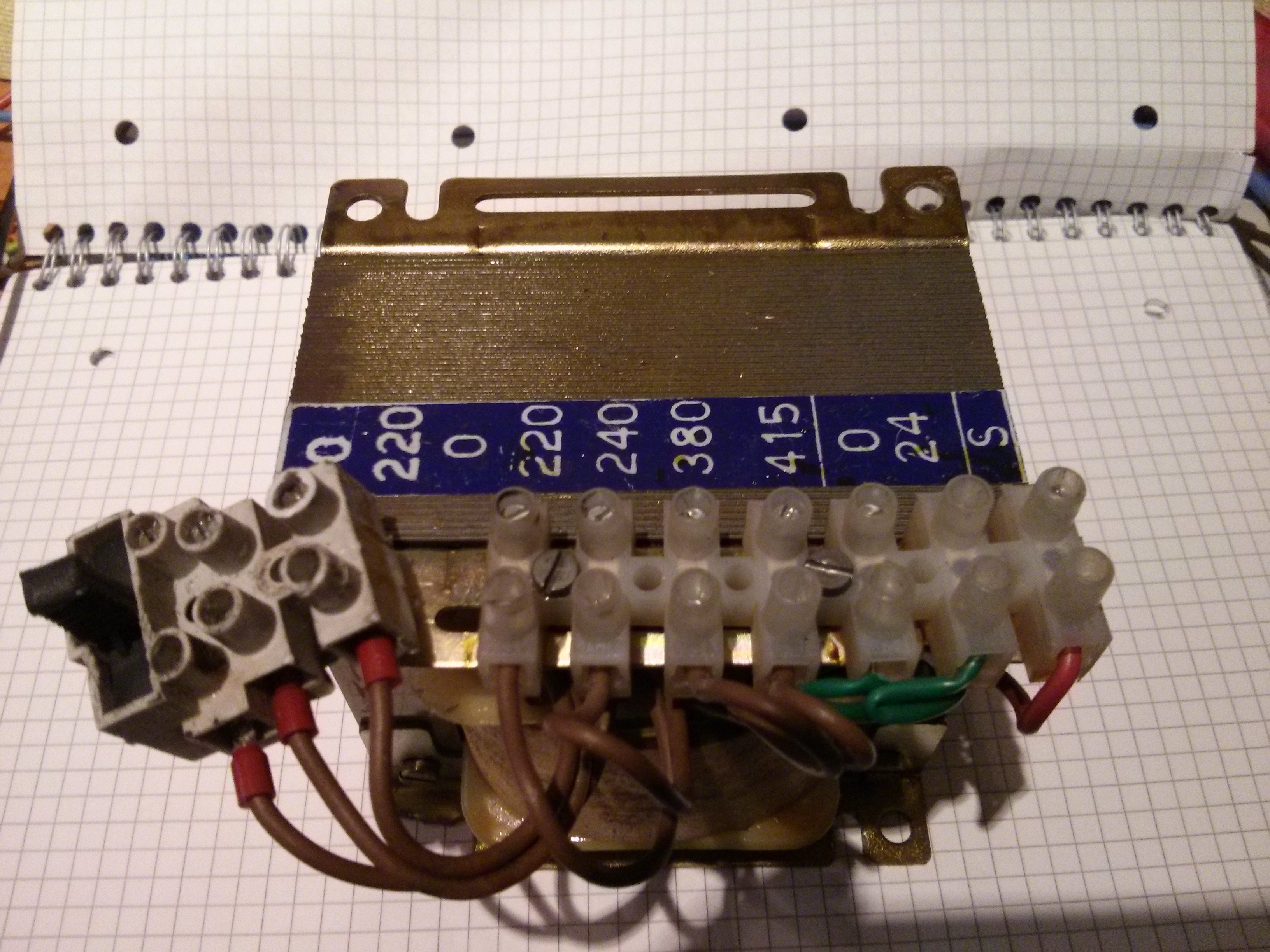

Mam takie trafo jak na załączonym obrazku.



Podłączone przez żarówkę 75W wpięta w szereg odczepów - [1,2] (0,230) (od krawędzi) nie zdradza żadnych wizualnych/dźwiękowych a zmierzone wartości napięcia korelują do naklejki. Można się pokusi o stwierdzenie że brak oznak uszkodzenia.

Podłączone jednak pod 230V do tych samych zaczepów po kliku sekundach "syczy". Albo jest uszkodzone albo źle podłączyłem.

Stąd moje pytanie bo opis z naklejki nie jest dla mnie jednoznaczny.
Od krawędzi trafa:
[1] 0 (bezpiecznik 10A),
[2] 230
a dalej znów:
[3] 0
[4] 230
[5] 240
[6] 380
[7] 415
---
[8] 0
[9] 24
--
[10] S - podłączone pod PE (czy tak powinno być)

Czy jest to trafo o trzech funkcjach?
A) separacyjne (odczepy 1-2 separuje od 3-7, 8-9)
B) podwyższające napięcie (odczepy nr 3-7)
C) obniżające napięcie (odczepy 8-9)

Pomiary oczepów 8,9 (względem innych) potwierdzają że uzwojenie jest galwanicznie odizolowane.
Natomiast pomiar rezystancji w każdym przypadku daje poniżej 12Ω. Czy to świadczy o uszkodzeniu uzwojeń? Czy może ja źle podłączyłem trafo ?

To trafo do zasilania układów sterowniczych. Zasilania nie podłączasz do listwy z brzegu, tylko od środka. To drugie zero patrząc od lewej. Odczepy masz oznaczone. Napięcie wtórne to 24V , i 220V.

1-2 wyjście
3-7 zasilanie ( zależnie od napięcia zasilającego)
8-9 wyjście

Być może przez błędne podłączenie już jest uszkodzona izolacja. Ale powinna wytrzymać.

Dziękuję za odpowiedź.

Trafo zostało w takim stanie ("syczenie", zaobserwowane po wymianie bezpiecznika (topikowy, szklany, 10A)) wyjęte z urządzenia. Połączone do testów (jak w #1) jak i za Kolegi postem nadal "syczy".

[*]

Pozostaje przewinąć lub kupić nowe - tylko jakie, o jakich parametrach? Jaką to trafo może mieć moc?

Moc transformatora to w przybliżeniu pole przekroju kolumny środkowej do kwadratu.

Dzięki za odpowiedź

Tak, moc już oszacowałem: (5m x 4cm)^2 = 400VA.

Szukam w rodzinie transformatorów STM i o ile mogę znaleźć trafo o PRI 230V lub 400V czy nawet oba te napięcia, o tyle nie mogę znaleźć o SEC 230V i 24V.

Zapytaj w przewijalni silników, może przewiną. Tylko o cenę warto spytać, bo czasem wychodzi drożej jak nowy. Z drugiej strony nie znasz parametrów prądowych uzwojeń wtórnych, a może być tak, że większość obciążenia idzie na 24V, a 220V tylko kilkanaście/dziesiąt mA. Nie ma na tym transformatorze żadnej tabliczki znamionowej?
