LENZE Motec 8200 - schemat kabla do podłączenia modułu LECOM A/B EMF2102IBCV001

wasilienko 02 Wrz 2015 08:51 2361 3
REKLAMA
  • #1 14965034
    wasilienko
    Poziom 12  

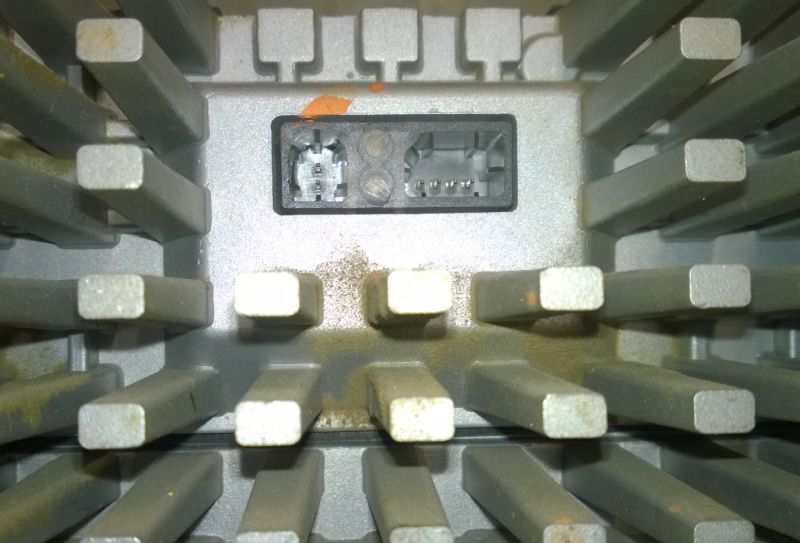

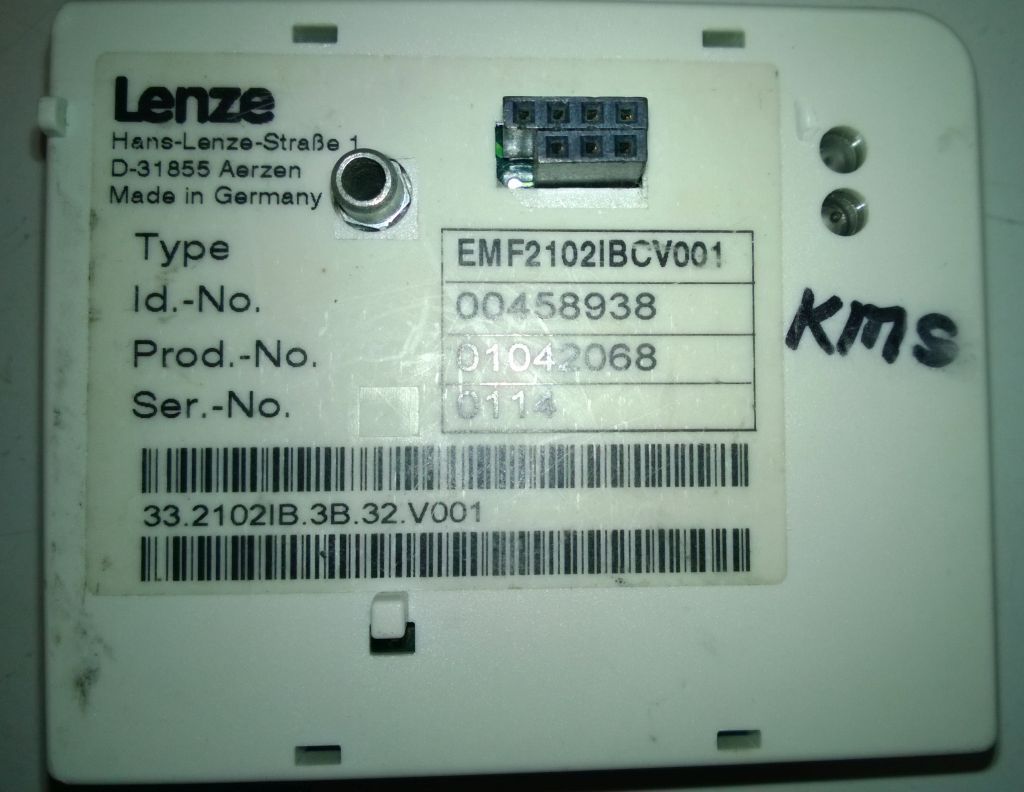

    Chciałem odczytać parametry i zdiagnozować falownik LENZE Motec 8200 E82MV222_4B001 ale nie mam do niego dedykowanej klawiatury. To jest nieco mniej typowe rozwiązanie niż do reszty serii 8200 ponieważ do podłączenia jest konieczny specjalny kabel (nie ma możliwości wpięcia klawiatury bezpośrednio do obudowy falownika ze względu na jego konstrukcję – załączam zdjęcia) Postanowiłem podpiąć się przez moduł LECOM ale również ten moduł jest w specjalnym wykonaniu dla tego falownika. Posiadam moduł LECOM A/B EMF2102IBCV001 pasujący do serii 8200 ale w wersji podpinanej do obudowy. Jestem pewien, że elektrycznie będzie pasował, ale musiałbym dorobić do niego kabel. Proszę o pomoc – może ktoś miałby schemat takiego kabla.

    LENZE Motec 8200 - schemat kabla do podłączenia modułu LECOM A/B EMF2102IBCV001 LENZE Motec 8200 - schemat kabla do podłączenia modułu LECOM A/B EMF2102IBCV001 LENZE Motec 8200 - schemat kabla do podłączenia modułu LECOM A/B EMF2102IBCV001 LENZE Motec 8200 - schemat kabla do podłączenia modułu LECOM A/B EMF2102IBCV001
  • REKLAMA
  • REKLAMA
  • #3 14965396
    wasilienko
    Poziom 12  
    Tak wiem, takie moduły w jajowatej gumie. Nie mam tego i dlatego chciałem dostosować standardowy model robiąc przejściówkę. Jestem niemal pewien, że będzie się dało.
  • #4 14967073
    wasilienko
    Poziom 12  
    Podłączyłem 1:1 i zadziałało. 4 piny zgadzają się w tej samej kolejności - gdyby ktoś kiedyś chciał spróbować.
