American Audio VLP 1000 - Jeden kanał gra słabiej

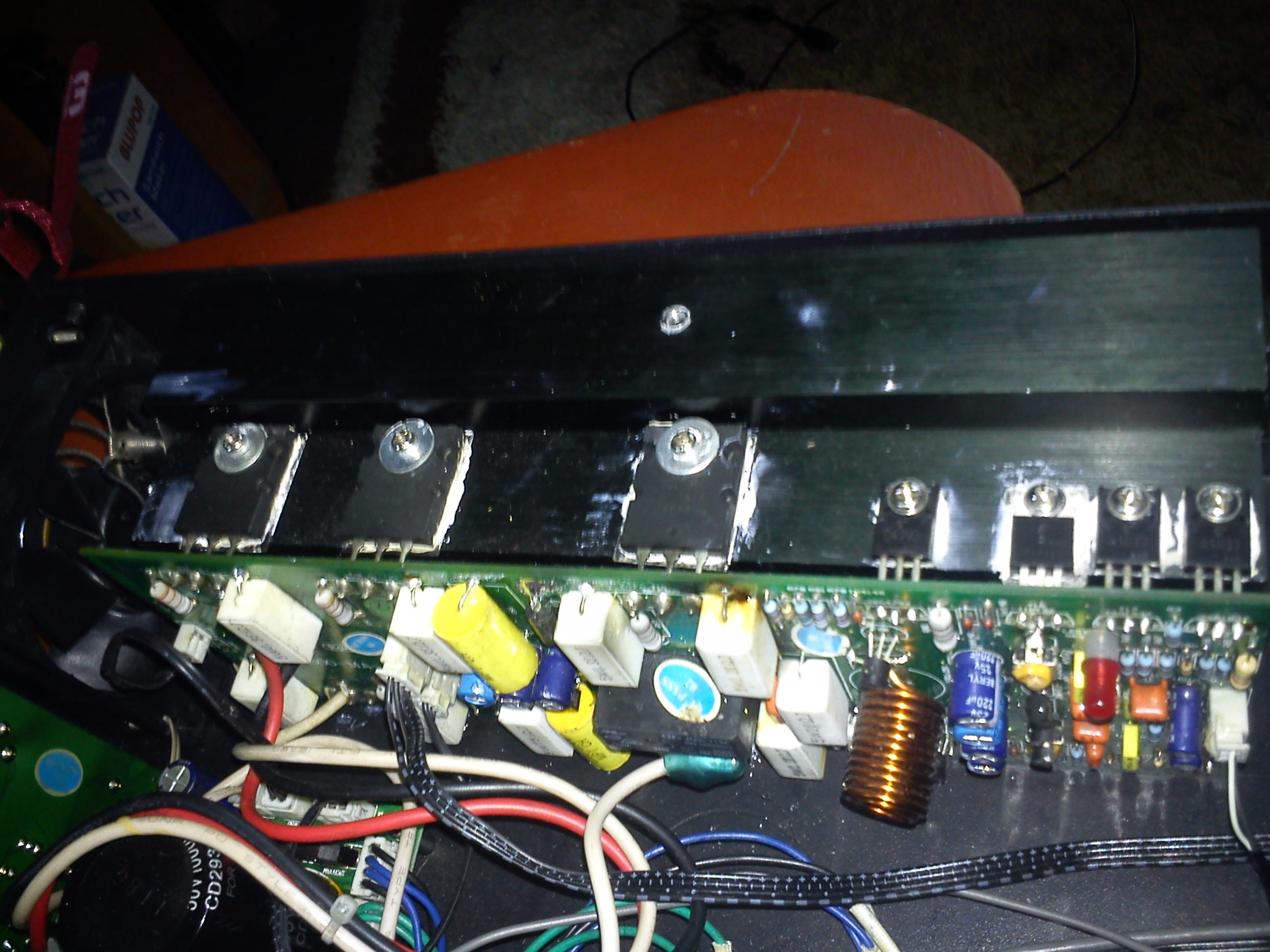

Witam. Kupiłem ww. końcówkę, i mam z nią problem. Prawy kanał szybciej się wysterowuje, załóżmy że prawy kanał już clip-uje a lewy dopiero 2 diody, przy próbie wysterowania lewego kanału nie patrząc na prawy ( myślałem że może jest coś ze wskaźnikiem) spaliłem głośnik w kolumnie na prawym. Podpiąłem kolumny tylko pod lewy i gra dobrze do końca skali, z tym że gdy na lewym mam tylko zielone to na prawy już świeci się clip. Zasilanie pomierzone identyczne na obu kanałach, wydaje mi się że ktoś grzebał w tym kanale lub był naprawiany, ktoś kręcił p-rk VR1, była wymieniana dioda D17, pomierzyłem tranzystory w obu kanałach i wartości zbliżone, co może być przyczyną? Dorzucam schemat z podobnej końcówki tylko chyba VLP1500:
DSC001..jpg (386.36 kB)Musisz być zalogowany, aby pobrać ten załącznik. DSC001..jpg (693.3 kB)Musisz być zalogowany, aby pobrać ten załącznik. DSC001..jpg (281.5 kB)Musisz być zalogowany, aby pobrać ten załącznik. DSC001..jpg (560.61 kB)Musisz być zalogowany, aby pobrać ten załącznik. DSC001..jpg (741.06 kB)Musisz być zalogowany, aby pobrać ten załącznik. DSC001..jpg (695.65 kB)Musisz być zalogowany, aby pobrać ten załącznik. DSC001..jpg (793.99 kB)Musisz być zalogowany, aby pobrać ten załącznik. DSC001..jpg (844.77 kB)Musisz być zalogowany, aby pobrać ten załącznik. 4vTcVC..jpg (246.29 kB)Musisz być zalogowany, aby pobrać ten załącznik.

zajce napisał:

wydaje mi się że ktoś grzebał w tym kanale lub był naprawiany, ktoś kręcił p-rk VR1

Pomiędzy "wydaje mi się" a "jestem pewien" jest przepaść.
Jeśli nie masz pewności - nie wiesz czy wina innego zachowania się wskaźnika jest w źle ustawionej czułości samego wskaźnika, a może coś się stało w przedwzmacniaczu?
Masz generator sygnałowy? Oscyloskop? Sztuczne obciążenie? Podłącz na wejście sygnał sinus 1 kHz o poziomie 0dB, sprawdź co wyświetlają oba wskaźniki, jakie napięcia (i czy nie ma tam zniekształceń!)są na wyjściach obciążonych sztucznym obciążeniem o nominalnej oporności i dopiero wyciągaj wnioski.

W każdym razie - diody mają być wiarygodnym wskaźnikiem mocy (wysterowania wzmacniacza) a nie bajerem do migania. Nie rozumiem jak można było zapatrzeć się na wskaźnik tak, żeby spalić głośnik...

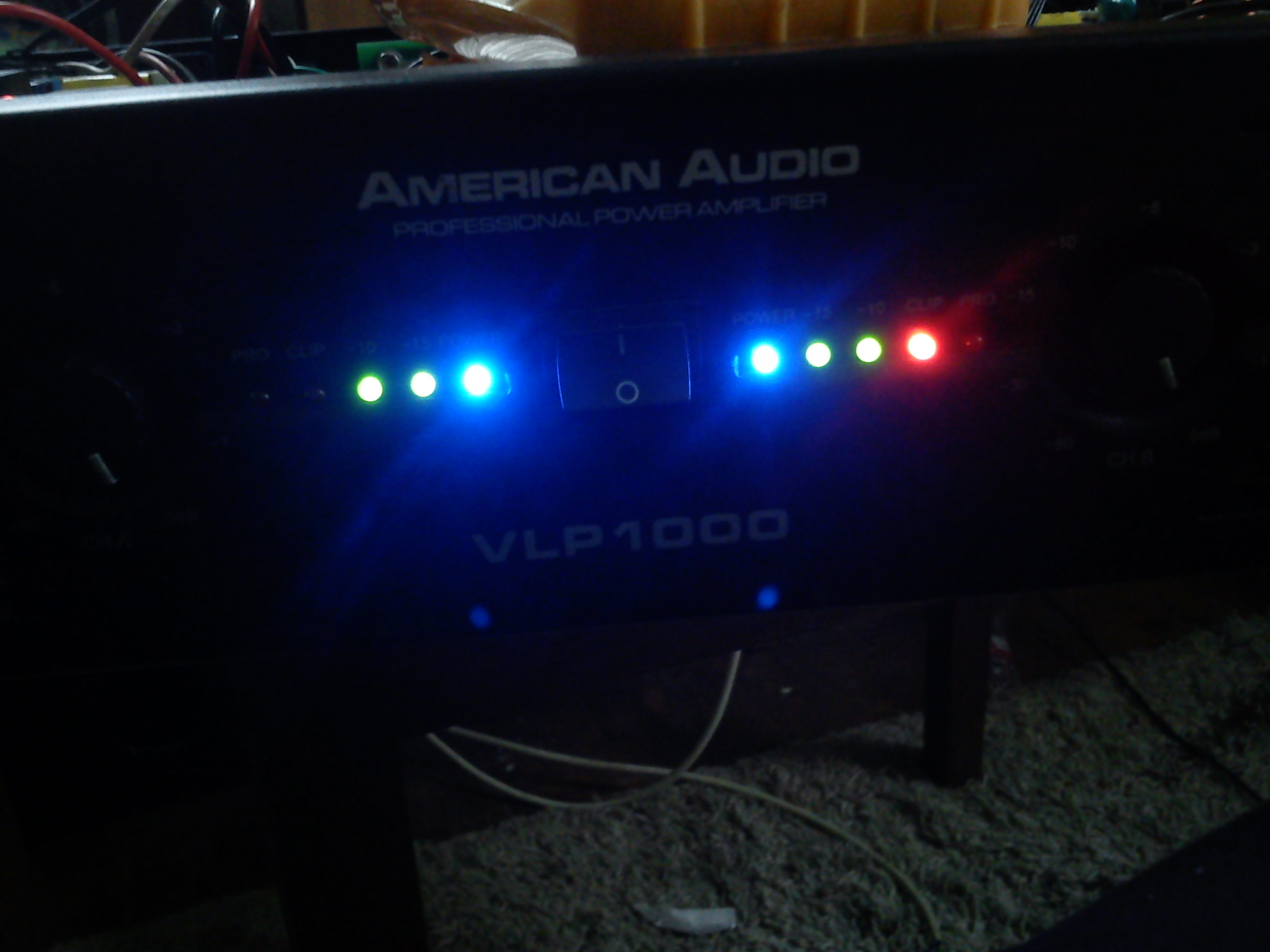

Dzięki za odpowiedź, zamieniałem wejścia końcówek i nie przynosi to efektu, nie jest też to wina wskaźnika ponieważ czułość też ustawiana fabrycznie, niestety nie posiadam oscyloskopu, zdjęcie ze wskażnikiem to właśnie 1khz puszczony z generatora z telefonu, pr-kiem napewno ktoś kręcił bo wszystkie są zalane czymś przeźroczystym a ten już nie jest, więc musiał ktoś grzebać

To, że na jakimś PR'ku nie ma farby zabezpieczającej jeszcze o niczym nie świadczy.
Wzmacniacz masz od nowości? Używany. A więc można się spodziewać wszystkiego, a więc - wszystko trzeba sprawdzić.

Tak czy inaczej - jeśli ma to być faktycznie wskaźnik wysterowania, a więc mieć jakieś zastosowanie praktyczne - MUSI być sprawdzony cały tor od wejścia po wyjście. A w torze tym jest też i wskaźnik, który dla nominalnej mocy wyjściowej powinien wskazywać 0dB.

Ok, ale mam sprawdzić elementy? Porównałem na razie większość ze sprawnym kanałem w koło operacyjnego jrc5532 i nie ma nic podejrzanego

398216 Usunięty napisał:

Podłącz na wejście sygnał sinus 1 kHz o poziomie 0dB, sprawdź co wyświetlają oba wskaźniki, jakie napięcia (i czy nie ma tam zniekształceń!)są na wyjściach obciążonych sztucznym obciążeniem o nominalnej oporności i dopiero wyciągaj wnioski.

Podłącz wyjście generatora na wejście wzmacniaczy i sprawdzaj po kolei (najlepiej oscyloskopem) w którym miejscu jest asymetria pomiędzy kanałami. Po kolei - od samego wejścia aż do wyjścia na głośniki. Jak zlokalizujesz w którym miejscu wystąpi różnica - wiesz gdzie szukać uszkodzenia.

Zrobiłem parę testów, wpiąłem się sygnałem bezpośrednio w końcówkę, zamieniłem wskaźniki miejscami i okazało się że teraz na drugim kanale wskaźnik źle pokazuje, winny jest p-rk regulacyjny który pokazywał jakieś głupoty po zmierzeniu, po wysterowaniu wszystko gra w porządku teraz zostanie sprawdzić płytkę z gniazdami tylnymi czy po podaniu tam sygnału bedzie wszystko dobrze ale zrobię to dopiero jutro, bo przez nieuwagę rozsypała mi się dioda zenera podająca tam napięcie a nie mam w domu, teraz jeszcze pytanie, na płytce przy gniazdach są 3xjrc5532 czy możliwe że to jeszcze przedwzmacniacze jakieś? Jest jeszcze tld74cn ale domyślam się że to od zwrotnicy może być

zajce napisał:

czy możliwe że to jeszcze przedwzmacniacze jakieś?

Operacyjny jak operacyjny... Na nim można wszystko zrobić Może jest to układ symetryzatora/de-symetryzatora wejść? Sama końcówka wymaga sygnału asymetrycznego, więc jeśli przesyłasz symetrycznie musi być układ który bez strat "przerobi" ten sygnał na asymetryczny. Dokładnie co tam jest i jakie zadanie spełnia nie wiem, masz ten wzmacniacz "pod nosem", więc łatwiej Ci sprawdzić (w oparciu o aplikację) niż mnie zgadywać.

Wszystko porobione, wszystko działa ale jednak nie do końca, prawy kanał szumiał i trzeszczał, poprawiłem lut przy prk VR1 i ustało ale dzisiaj znowu pojawił się szum, czy to wina tego prk? Od czego on jest, czy to od prądu spoczynkowego?

zajce napisał:

Od czego on jest, czy to od prądu spoczynkowego?

Nie, no... Masz przecież schemat? Przy czym jest ten VR1? Jak myślisz co on reguluje?
Prąd spoczynkowy reguluje VR2. I jeśli nie ruszałeś, to zanim zaczniesz kręcić sprawdź jaki prąd płynie (porównaj) w obu kanałach.
Mam nadzieję, ze chociaż wiesz w jaki sposób mierzy się prąd spoczynkowy we wzmacniaczach mocy? A szczególnie takiej mocy - gdzie występuje kilka par tranzystorów w końcówce?
Jak nie - lepiej już nic więcej nie kombinuj i daj ten wzmacniacz do serwisu - tylko dobrego...

Jeśli dobrze kombinuje to chyba regulacja wzmocnienia wzmacniacza różnicowego, VR2 fabrycznie nie ruszany ale pomierzę prądy spoczynkowe
