Podwójny, różnicowy wzmacniacz/sterownik ADC

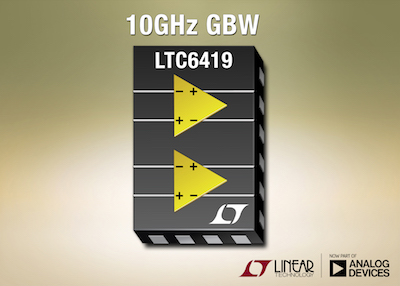

Firma Analog Devices, po zakupie Technology Corporation, poszerza swoją linię układów analogowych o układy zaprojektowane przez zakupioną spółkę. Nowością w ofercie Analoga ma być LTC6419. Jest to podwójny, w pełni różnicowy wzmacniacz. Układ ten charakteryzuje się bardzo szerokim pasmem - 10 GHz - oraz ultraniskim poziomem gęstości spektralnej szumów wynoszącym 1,1 nV/√Hz. Dzięki tak dobrym parametrom układ ten dostarcza fenomenalnie dużego SNR w szerokim zakresie częstotliwości wzmacnianych sygnałów.

LTC6419 to układ oferujący ekstremalnie niskie zniekształcenia i zapewniający 85 dB wolnej od zniekształceń dynamiki przy częstotliwości 100 MHz i napięciu międzyszczytowym na wyjściu 2 V. Cztery zewnętrzne oporniki to wszystko, co potrzebne jest do konfiguracji poziomu wzmocnienia każdego z układów. Mogą one pracować już od wzmocnienia równego jeden dla częstotliwości powyżej 1 GHz do 100 dla sygnałów do 100 MHz. Makysmalne wzmocnienie układu - 400 - element osiąga dla pasma do 30 MHz. Przy najwyższych częstotliwościach układ oferuje fenomenalną separację kanałów (95 dB przy 100 MHz), o wiele lepszą niż inne układ tego typu dostępne na rynku.

Układ doskonale radzi sobie z stałym napięciem współbieżnym na wejściach i wyjściach. Układ może bez problemu pracować z polaryzacją DC wejścia od 0 do 3,5 V i polaryzacją wyjścia w tym samym zakresie. Czyni to układ idealnym do zastosowań systemach ze sprzężeniem stałoprądowym, gdzie wzmacniacz ten ma izolować dwa oddzielne subsystememy z różnym napięciem polaryzacji DC, na przykład wejścia ADC od wyjść demodulatorów I/Q w systemach RF.

Układ LTC6419 odnaleźć może swoje aplikacje w szeregu systemów, takich jak bezpośrednie sterowanie przetworników ADC w systemach pomiarowych, testowych i układów akwizycji danych a także w zaawansowanych systemach radarowych i lidarowych.

Opisywany układ zasilany jest napięciem w zakresie od 2,7 V do 5,25 V. Aby zmniejszyć zużycie mocy przez układ każdy z wzmacniaczy wyposażony jest w swój własny, niezależny pin shutdown, pozwalający zmniejszyć pobór prądu do 100 µA na wzmacniacz. W normalnym trybie pracy układ pobiera około 52 mA na wzmacniacz.

LTC6419 oferowany jest w miniaturowej obudowie LQFN o 20 wyprowadzeniach i wymiarach 4 mm x 3 mm x 0,75 mm. Cena wzmacniacza zaczyna się od 8,5 dolara za sztukę przy zakupie 1000 sztuk.

Główne cechy układu

* Konfigurowalne wzmocnienie (1x przy 1,4 GHz, 100x przy 100 MHz i 400x przy 30 MHz)
* Gęstość spektralna szumu równa 1,1 nV/√Hz i granica szumu 1/f na poziomie 40 kHz.
* Szeroki zakres napięć DC tolerowalny na wejściu i wyjściu (od 0 do 3,5 V na wejściu i od 0,5 do 3,5 V na wyjściu).
* Separacja kanałów równa 95 dB przy 100 MHz.
* Szeroki zakres temperatur pracy układ (od -40°C do 85°C lub od -40°C do 125°C).

Źródło: https://www.eeweb.com/news/dual-differential-amplifieradc-driver
