Zastąpienie przekaznika mechanicznego elektroniką

Question

Mam układ jak na rysunku to znaczy przekaźnik przełącza pomiędzy jedną opornością a drugą czyli jak nie ma zasilania to jedna wartość a jak jest to druga i się zastanawiam jak to zrobić na mosfetach napięcia są małe poniżej 5V a sterowanie 0-12V. Jest to fragment układu bo jeszcze musi być...

Pyzaczek · Answer

A po co? Działa dobrze? - nie zmieniaj.

kacpo1 · Answer

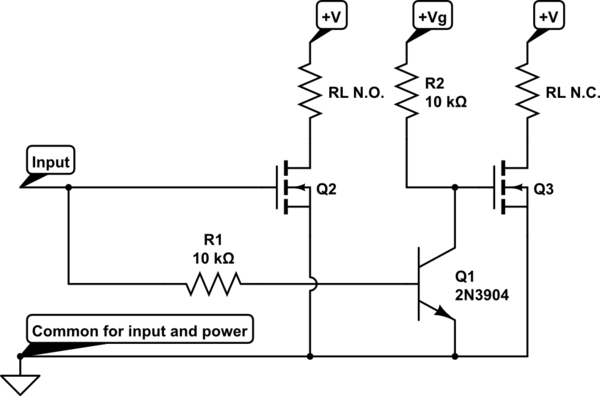

Nie wiem... Choćby żeby zmniejszyć opóźnienie ? Wyciszyć całość ? Zmniejszyć zawodność układu (styki się wyrabiają ? Prawdopodobnie o taki układ Ci chodzi : Z tym, że na pinie Vg zawsze musi być napięcie. Ewentualnie można wykorzystać jeden tranzystor z kanałem zubożałym a drugi z wzbogacanym.

Marek Sp · Answer

niestety nie zawsze jest napięcie i dlatego myślę jak to inaczej rozwiązać

kacpo1 · Answer

A ten schemat pod schematem z przekaźnikiem ? Powinien działać, z tym, że jeden tranzystor to FET z kanałem zubożonym, a drugi z wzbogacanym.

Marek Sp · Answer

A jakie tranzystory konkretnie byś zaproponował ? może będzie mi łatwiej coś dobrać, napięcie sterowania 0-16 V optymalnie smd

kacpo1 · Answer

Tranzystor typu N czy P ? Od tego zależy, czy tranzystor będzie zwierał do masy czy do zasilania.

Marek Sp · Answer

Wiem, P zastanawiam się nad warunkami w jakich będą pracować na N bedze 2N7002 i powinien działać

Marek Sp · Answer

Narysowałem układ i niestety nie działa, powinien działać tak ze zwiera opornik oznaczony na schemacie jako R5. Jak podam napięcie ok 12-15 V na bramkę to jest rozwarty i prąd płynie poprzez opornik a jak napięcia na bramce nie ma to tranzystor zwiera i prąd płynie przez tranzystor. Opornik R1 jest jako obciążenie a napięcia i prądy są małe rzędu 2V i kilku mA

kacpo1 · Answer

Ten układ nie ma prawa działać.
Zacznijmy od początku.
Chcesz układ, który będzie zwierał rezystor R1 do jednego z dwóch różnych rezystorów, zależnie od tego czy jest napięcie, czy go nie ma, zgadza się?

Marek Sp · Answer

Nie. napięcie podawane tym przełącznikiem narysowanym poglądowo a rezystor R1 to symuluje obciążenie.
- brak napięcia na bramce tranzystor zamknięty czyli R5 zwarty prąd płynie przez tranzystor
- napięcie na bramce ok 12V tranzystor otwarty prąd płynie przez opornik R5
tranzystor pełni role zwieracza ( proszę bez skojarzeń ) czyli jak nie ma napięcia na bramce to zwarty a jak jest to rozwarty.

kacpo1 · Answer

Niestety, nie zrobisz tego na jednym MOSFET'cie. Potrzebujesz 2 MOSFET'y typu N, jeden z kanałem zubożanym drugi z wzbogacanym. Najlepiej zapytać się jakie są dostępne w miejscowym sklepie.

Bramki tranzystorów są ze sobą połączone, oraz są podłączone do sygnału sterującego.
Rezystory 10kOhm służą do rozładowania bramki, aby tranzystory poprawnie się zamykały / otwierały po odcięciu napięcia. Ich wartość nie jest znacząca, mogą być równie dobrze np. 3.3kOhm.

Promuję tematy:
03.10.2019 Szukam schematu i PCB do wykrywacza metali PIC12F629 z filmu na YouTube
26.07.2018 Przystosowanie płytki STM32 do pracy z Arduino IDE

Marek Sp · Answer

To nie o to mi chodzi bo dałeś równolegle dwa tranzystory które albo przewodzą albo są otwarte a sadzisz ze w sklepie będą wiedzieć jakie są wzbogacony i zubożały ? nie sądze a ja nawet nie wiem jakich szukać np. w TME

kacpo1 · Answer

Jeden jest z kanałem wzbogacanym, a drugi z kanałem zubożanym. Kiedy na bramkach nie ma napięcia, przewodzi tylko jeden - z kanałem zubożanym, kiedy jest napięcie, przewodzi tylko ten z kanałem wzbogacanym - czyż nie o to chodziło ? Jeśli w Twojej miejscowości jest sklep z elementami elektronicznymi, to jeśli poprosisz, to na pewno wymienią Ci chociaż kilka z posiadanych tranzystorów z kanałem zubożanym i wzbogacanym.

Marek Sp · Answer

W Katowicach jest parę ale najczęściej nie wiedzą, tez nie tak to ma działać bo jak na sterowaniu będzie 12V to tranzystor ma być otwarty i prąd płynie przez rezystor a jak będzie 0 to tranzystor będzie zamknięty i prąd płynie przez tranzystor To tak jakby były styki przekaźnika zwierające rezystor. A żeby zabawniej było to obudowa SOT23 :D

Dodano po 3 [godziny] 15 [minuty]:

Nie będę kombinował nad nieznanymi tranzystorami a jak sądzicie będzie to działać ? Nie wiem jakie napięcia będą po odbiorniku ale może być nawet 0.2V.
