[Sprzedam] Wyświetlacz tekstowy LED 40x8 BiCOLOR (PCB + matryce)

jabu74 - ekspert 13 Lip 2019 21:09 99 0
  • #1
    jabu74 - ekspert
    Poziom 19  

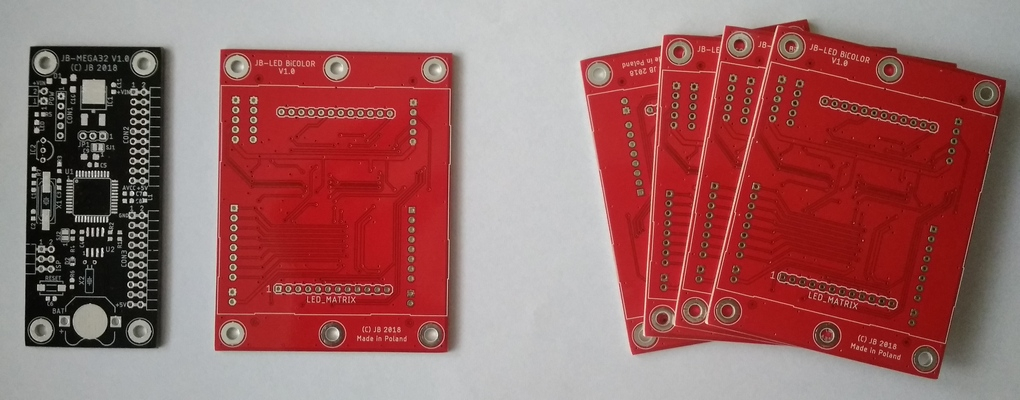

    Sprzedam PCB (1 szt. + 5 szt.) oraz matryce LED (5 szt.) do wyświetlacza JB-LED BiCOLOR. Zestaw do samodzielnego montażu - lutowanie THT i SMT
    Spoiler:

    Kody źródłowe przykładowych programów (przesuwający się kolorowy tekst, zegar czasu rzeczywistego, sterowanie bezprzewodowe z PC przez Bluetooth itp). Możliwość podłączenia większej liczby matryc. Idealny do wbudowania. Na chwilę obecną program na PC do obsługi przez Bluetooth (gratis).
    Za kilka tygodni będę miał dodatkową płytkę PCB z miejscem na moduł HC-05/06 (Bluetooth), ESP-07/12 (WiFi) oraz MAX485 (RS-485) - jednocześnie aktywny będzie jeden tryb komunikacji z wyświetlaczem wybierany zworkami. Komunikacja z wymienionymi modułami/układem po UART.
    Za dopłatą obudowa z pleksi jak na zdjęciu. Możliwość podwieszenia lub zawieszenia bezpośrednio poziomo lub pionowo na ścianie. Przykładowa obudowa w załączonym pliku 3D-pdf (plik można przeglądać programem, który obsługuje 3D np. Acrobat Reader DC - uwaga plik nie jest pusty jeżeli ktoś ma problem z otwarciem zawartości to proszę pisać na priv)
    Doskonały na przeszklone drzwi lub szybę wewnątrz pomieszczenia. Świetnie widać w nocy nawet z kilkunastu metrów.

    Cechy pojedynczego modułu wyświetlacza JB-LED BiCOLOR:
    - rozdzielczość 8x8 pikseli, obraz 3-kolorowy (czerwony, zielony i pomarańczowy)
    - matryca 60.2x60.2mm (2-kolorowa matryca LED)
    - technika wyświetlania: metoda multipleksowa wierszami
    - zasilanie 5VDC
    - możliwość rozszerzenia o kolejne moduły LED
    - wymiary 60mm x 78mm (matryca LED 60.2mm x 60.2mm)

    Cechy sterownika JB-MEGA32:
    - płytka wpinana od spodu do pierwszego wyświetlacza JB-LED BiCOLOR (rozłączna - sterownik można wykorzystać do innego projektu)
    - standardowo ATmega32A 8MHz
    - sterowanie wyświetlaczem LED 3-pinami mikrokontrolera (sprzętowe SPI)
    - miejsce na dodatkową zewnętrzną pamięć I2C EEPROM (różna pojemność, jumpery na płytce do konfiguracji adresu)
    - miejsce na RTC (DS1307) + gniazdo baterii
    - miejsce na czujnik temperatury DS18B20
    - złącze programatora ISP 6-pin
    - zasilanie sterownika 8-12VDC lub bezpośrednio 5VDC przez ISP
    - możliwość rozbudowania o własne rozszerzenia - wszystkie piny uC wyprowadzone z boku płytki
    - wymiary 30mm x 78mm

    Udostępnię kod źródłowy przykładowego programu - przesuwający się kolorowy napis (embedded C, Atmel Studio 6/7). Program sprzętowo obsługuje SPI. Pełne wsparcie i pomoc.

    Wyraźny obraz przesuwającego się tekstu bez efektu smużenia.

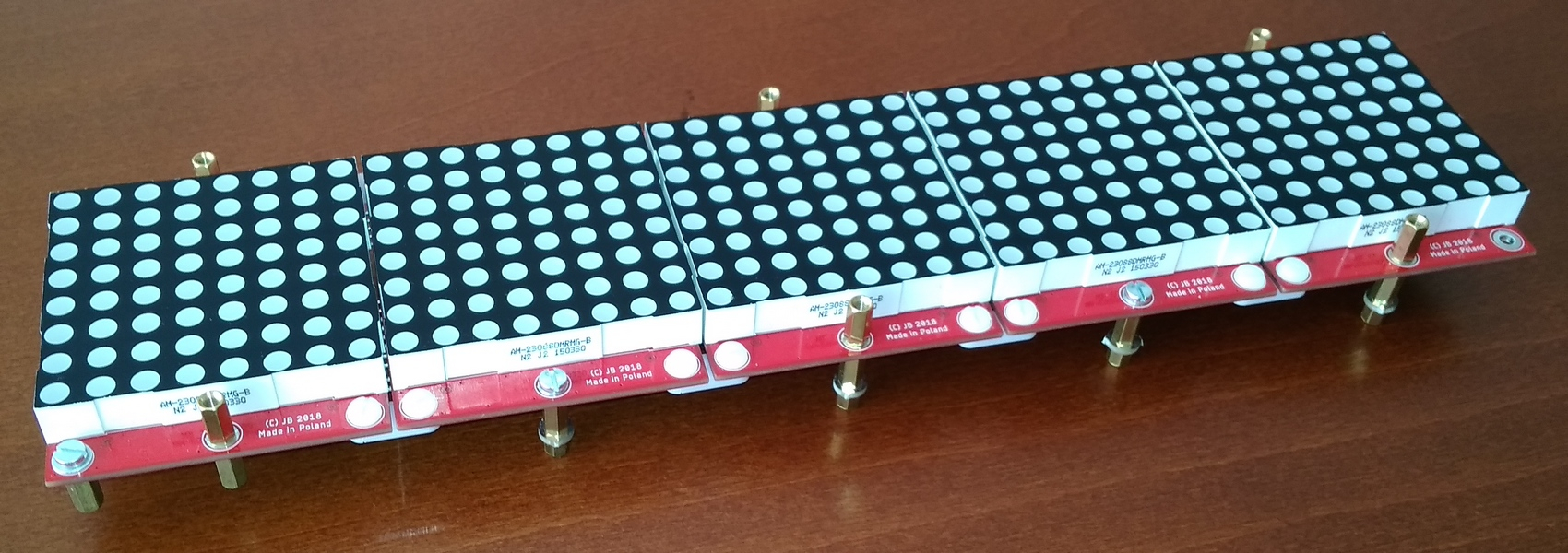

    Zdjęcia przedstawiają przykładowy zmontowany zestaw w obudowie.

    Zestaw nadaje się doskonale do celów edukacyjnych jako wstęp do układów cyfrowych oraz poznania działania i nauki programowania mikrokontrolerów 8-bitowych. Moduł jest b. łatwy w zaprogramowaniu (niezbędny programator np. USBasp ale który z Windows 10 nie działa).

    Moduł wyświetlacza LED + sterownik można wykorzystać do budowy zegara cyfrowego, miernika temperatury, tablicy informacyjnej z przesuwającym się tekstem, współpracy z urządzeniami sterowanymi przez PLC lub stanowisk zrobotyzowanych itp. (sterując odpowiednimi pinami sterownikiem PLC lub robotem przemysłowym można zmieniać tekst na wcześniej zdefiniowany)

    Do zasilania wymagany zasilacz o napięciu min 8VDC (zalecany zasilacz 8VDC lub 9VDC) i wydajności prądowej min. 350mA.

    Można zasilać moduł LED + sterownik z zasilacza stabilizowanego lub bezpośrednio z portu USB komputera/laptopa (USB -> programator USBasp -> sterownik + wyświetlacz)

    PC jest wymagany tylko do zaprogramowania uC sterującego potem wyświetlacz + sterownik działa niezależnie - wystarczy podłączyć zasilanie




    Cena 200 zł (6 płytek PCB + 5 matryc) lub do uzgodnienia
    [Sprzedam] Wyświetlacz tekstowy LED 40x8 BiCOLOR (PCB + matryce)
    [Sprzedam] Wyświetlacz tekstowy LED 40x8 BiCOLOR (PCB + matryce)
    [Sprzedam] Wyświetlacz tekstowy LED 40x8 BiCOLOR (PCB + matryce)
    [Sprzedam] Wyświetlacz tekstowy LED 40x8 BiCOLOR (PCB + matryce)
    Kontaktuj się z ogłoszeniodawcą poprzez Prywatną Wiadomość (ikonka PW).
