[Rozwiązano] Technics SC01 wersja 110V - Przerobienie zasilacza z 110V na 220V

Witam,

mam wzmacniacz technics SE- C01, ale wersję 3 blokową 110V. Tutaj opisuję różnicę w budowie Link

Układ prostownika, przed sekcją zasilacza impulsowego wygląda tak.



Jak proponujecie przerobić go na 220V?

Nie mam schematu, więc muszę zrysować z natury.

C o myślicie o tym?

LiutenetMaria napisał:

Nie mam schematu, więc muszę zrysować z natury.

C o myślicie o tym?

Wystarczy stad pobrac i strona 7 wyjasni jak bez wielkich przerobek bedzie poprawnie pracowal z 230V
https://elektrotanya.com/technics_se-c01_sh-c01_sm.pdf/download.html#dl

Zrysowałem schemat zasilacza. Zaraz go opracuję i wrzucę.

Schemat praktycznie nie różni się niczym od wersji 230V, jedyna różnica, to dwie diody zamiast mostka.

Przecież na 20-tej stronie manuala jest ten schemat w wersji multi-supply. Poprostu sobie go zbuduj.

Dokładnie, zwróć jeszcze uwagę na spięcie uwojenia T204. Tam są 2 przekaźniki od 220/240V

Kurcze, Panowie, dobrze, że chociaż cefaloid czyta ze zrozumieniem.

Wszystko dokładnie opisałem w przytoczonym wyżej poście. Link

Zestaw ten, występował w 2 wersjach 3 i 4 blokowa.
Wszystko, co znajdziecie (schematy itd) dotyczy wersji 4 blokowej.
Moja jest 3 blokowa. Nie ma przełącznika 230/110, nie ma przekaźników o których wspomina Wojtek(KeFir), ani odczepu w transformatorze mocy przetwornicy impulsowej. Cały zasilacz jest zredukowany i upchnięty w obudowie z końcówką mocy. Całość ma mniejszą moc wyjściową, ale schematów za grosz...

Pisałem w tej sprawie do Technicsa, ale umywają ręce. Projekt jest zakończony, i nie prowadzą prac rozwojowych dla tego modelu.

Schemat mojej wersji musiałem zrysować z natury. Teraz widać że jest prawie identyczna jak ta z dokumentacji Technicsa.. Ale diabeł tkwi w szczegółach...

Największe wahania mam do łączenia mas, ponieważ jest jedna ścieżka, która mi gdzieś ginie, i nie wiem jakie ma zadanie... Biegnie ona pod radiator od tranzystorów kluczujących, i łączy się z punktem 37. Natomiast nie jest połączona z radiatorem. Może stanowi taki ekran, że w przypadku przebicia, nastąpi zwarcie.

Ja to wszystko rozumiem, i takie właśnie wrażenie odniosłem. Mój post miał nakierować na rozwiązanie producenta, które trzeba zaimplementować niezależnie od konstrukcji obecnej u ciebie. Czyli sciągaj radiator, odnajdź tą ścieżkę , wstaw rezystory tak aby wszystko wyglądało tak samo jak w wersji z przełącznikami i już.

Tak właśnie chcę zrobić, choć będzie to karkołomne.

Dodano po 43 [minuty]:

Tak jak podejrzewałem, pomiędzy diodę a radiator wsadzone są dwie przekładki izolujące, a między przekładki blaszka podłączona do potencjału "0" (pin 37).

Jeżeli nie ma tam jakiegoś jaja, z wartością elementów, to przeróbka z punktu widzenia schematu jest prosta. Gorzej będzie to zmieścić w miniaturowej obudowie...

Cześć,

układ przerobiony i działa, przeróbki wg schematu:




Diody w mostku prostowniczym:
-4x RGP30M, 1kV, 3A, 0,5us.
Dwie diody z oryginalnymi kondensatorami równoległymi, dwie z dodanymi:
-10nF, ceramiczny, 1kV, Z5U.

Kondensatory za mostkiem:
-było 2 x 470uF/200V
-jest 2 x 680uF/200V

z dołożonymi rezystorami:
-2 x 330k, 5W, 1kV.

Po stronie wtórnej, niskonapięciowej:
Było:
-2 x 470uF/50V;
-2 x 220uF/50V;

Jest:
-2 x 820uF/50V, 105 C deg;
-2 x 470uF/50V, 105 C deg;

Wymienione wszystkie pozostałe kondensatory elektrolityczne we wzmacniaczu mocy 1:1. Zostały 3 unipolarne, biorące udział w układzie wyświetlacza.

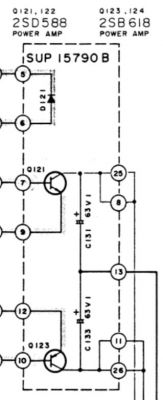

Jedynie zwiększyłem z 1uF do 22uF tutaj, w obu kanałach.

Do wymienionego wzmacniacza:
Link

chciałem zastosować trafo 230/110V, ale wydawało nieprzyjemne buczenie.
Link

Nie pomógł DC Bloker:
Link

Obecnie końcówka mocy działa zasilana 230V z przerobioną sekcją zasilacza impulsowego.

Zabieram się teraz za przerobienie preampa SU-C01, który ma trafo bez odczepów, przystosowane jedynie do 110V, około 9VA, symetryczne 2x20,8V.

Nie chce popełnić błędów, związanych z buczącym trafem. Czy macie jakiś pomysł jak przerobić to na 230V?
1) Wymiana transformatora? Na jakie? To jest dość solidne, bezgłośne.
2) Obniżenie napięcia? Nawet w postaci czytso stratnej R?
3) Obniżenie przez układ RC?

Zdecydowanie wymiana trafa na toroid. Też będzie bezgłośne i solidne.

Poszukam czegoś o niewielkich wymiarach, choć z tym transformatorem 230/110 300W się przejechałem.
Ale zaryzykuję...

Kupisz markowy INDEL albo podobny mocno nawinięty, zaekranowany miedzianą taśmą to będzie git. Mi INDEL robił na zamówienie do lampowego wzmacniacza to miałem trafo 2cm od lamp i zero problemów.

To znaczy w moim przypadku nie mam problemy z tym, że trafo "sieje" polem i słuchać to w głośnikach, ale z tym, że "mechanicznie" buczy.
Zapewne to kwestia wykonania, impregnacji itd...

Możesz oddać do lakierowania specom i powinno być lepiej lub kompletnie cicho, tylko wtedy termiki wysadzi na trafie jeśli jakiekolwiek ma.

Nie sądzę, że w moim transformatorze jest termik.

Kupiłem małe trafo zalewane, klasyczne 2x19V. Wymieniłem. Działa Wyśmienicie. Może kiedyś spróbuję to trafo zalakierować, ale na razie trafia do lamusa.

Finalnie:
SE-C01- końcówk mocy- zasilacz impulsowy przerobiony na 230V;
SU-C01- trafo wyienione;
ST-C01- trafo wymienione;

Bardzo fajny zestaw. Mało ich na aukcjach, Dziękuję za pomoc.
