[Rozwiązano] Rdzenie transformatorowe RZC - znaczenie oznaczeń trzycyfrowych i katalog specyfikacji technicznych

Szukam jakiegoś katalogu rdzeni transformatorowych RZC. Chodzi głównie o wymiary, moc, karkasy, etc. Wiem, że są jakieś oznaczenia trzycyfrowe, np. RZC 24/62-40. Ale co która cyfra oznacza?

http://telto.nazwa.pl/sklep/index.php?cPath=72_56_55&osCsid=ryqtuaqe

O ! Dzięki, coś już jest. Czyli 4x RZC 25/60-50 to sądząc z przekroju byłby jednocewkowy ok.195VA ?
Dedukuję.... 1 cyfra szerokość okna "b". 2 cyfra wysokość okna "h". 3 cyfra wysokość rdzenia "g".
OK ?
W oznaczeniach brakuje mi wymiaru "a" czyli szerokość rdzenia, żeby policzyć przypuszczalną moc wg. wzoru a * g = S ; (S^2)*1,25=P czy jakoś tak.... ?

Chciałbym się upewnić. Czy w przypadku transformatora na rdzeniu RZC należy nawijać DWIA karkasy? Czy może być jeden karkas wspólny dla uzw. pierwotnego i wtórnego (separowany). Spotkałem się z propozycją transformatora z dwoma cewkami, jedna na uzwojenie pierwotne, druga wtórne. Czy jest to prawidłowe podejście ?

Dwa karkasy: polowe uzwojenia 230V na jednym i połowa na drugim to samo z wtórnym takie coś. https://a.allegroimg.com/s1024/0c3305/d11c7d8c445ea5ca30fd83f71580

A byłeś tutaj: Link
pobierz, sprawdź.

ta_tar napisał:

A byłeś tutaj: Link
pobierz, sprawdź.

Toroidy mnie nie interesują ze względu na skomplikowany proces uzwajania...

Dodano po 5 [minuty]:

78db78 napisał:

Dwa karkasy: polowe uzwojenia 230V na jednym i połowa na drugim to samo z wtórnym takie coś. https://a.allegroimg.com/s1024/0c3305/d11c7d8c445ea5ca30fd83f71580

To rozwiązanie jest mi znane i wydaje się być słuszne. Natomiast na Allegro widzę oferty, gdzie z jednej strony RZC nawinięta jest jedna cewka/karkas na napięcie pierwotne 230VAC a z drugiej strony, cewka/karkas na wtórne... Dlatego pytam o sens takiego rozwiązania. Mam też trafo na RZC, gdzie jest JEDNA wspólna cewka/karkas na którym jest i pierwotne i wtórne a rdzeń podwójny.

Zrobisz jak uważasz jak bym nawijał na 2 karkasach.

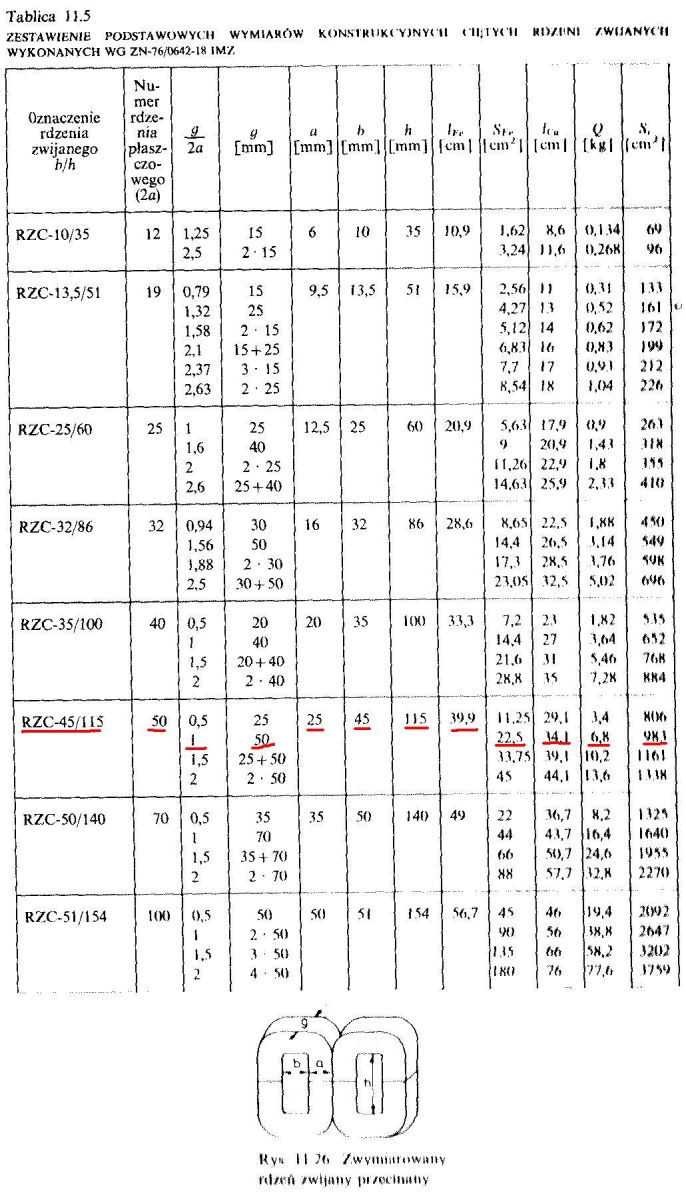

Mamy coś takiego.....
Jakby nie liczyć to wymiar g x a (czyli przekrój rdzenia ???) nie daje nam podanego w tabelce przekroju Sfe ??? Po za tym, ta trzecia cyfra kodu RCZ, nigdzie w tabelce nie występuje. NA stronie "Telto" rysunki wymiarowe są tylko do niektórych rdzeni. W kodach RZC, brak z kolei wymiaru "a". Czy ja coś źle rozumiem czy dane RZC to Tajemnica Państwowa - "Ściśle Tajne" ??
p.s. Może prościej. Chcę nawinąć trafo ok.200W /230VAC. Najchętniej dwu cewkowy ( jeden kpl. rdzenia). Jaki rdzeń RZC powinienem wybrać ? Z rdzeniem E-I potrafię sobie poradzić... Druty nawojowe i nawijarkę mam.

SZUKAJCIE A ZNAJDZIECIE
https://www.elektroda.pl/rtvforum/topic492683.html
https://grylewicz.pl/transformatory-sieciowe-cz-1-podstawy/.
Przykładowy rdzeń EI - kolumna środkowa 6 cm2. Wg linku - Grylewicz - to ok. 27VA.
liczę według pierwszego linku (wzór poniżej)
Qr=6; Qo=4,5cm2; f=50Hz; Bm=10000 Gs (dla zwijanych 16000 Gs); r=2,5A/mm2(z doświadczenia); n=0,75 ;kż=0,95 (ręczne składanie); km=0,5 (ręczne nawijanie). Proszę o urealnienie tych danych.....
Cytuję wzór.
P = (Qr * Qo * 2.22 * f * Bm * r * n * kż * km)/10^6

Mnie wychodzi - 26VA

P - moc obliczeniowa [VA]
Qr - przekrój rdzenia [cm^2]
Qo - przekrój okna [cm^2]
f - częstotliwość [Hz]
Bm - max indukcja [Gs]
r - gęstość prądu [A/mm^2]
n - sprawność
kż - współczynnik wypełnienia rdzenia żelazem
km - współczynnik wypełnienia miedzią okna
Nareszcie wiem, jaki rdzeń RZC wybrać.
p.s. Szczególnie polecam nomogram ze strony Grylewicza.

Obliczenia się sprawdziły. Zamiast rdzenia i karkasów otoczonych taką wielką tajemnicą , kupiłem gotowe trafo z demobilu, i przezwoiłem....
