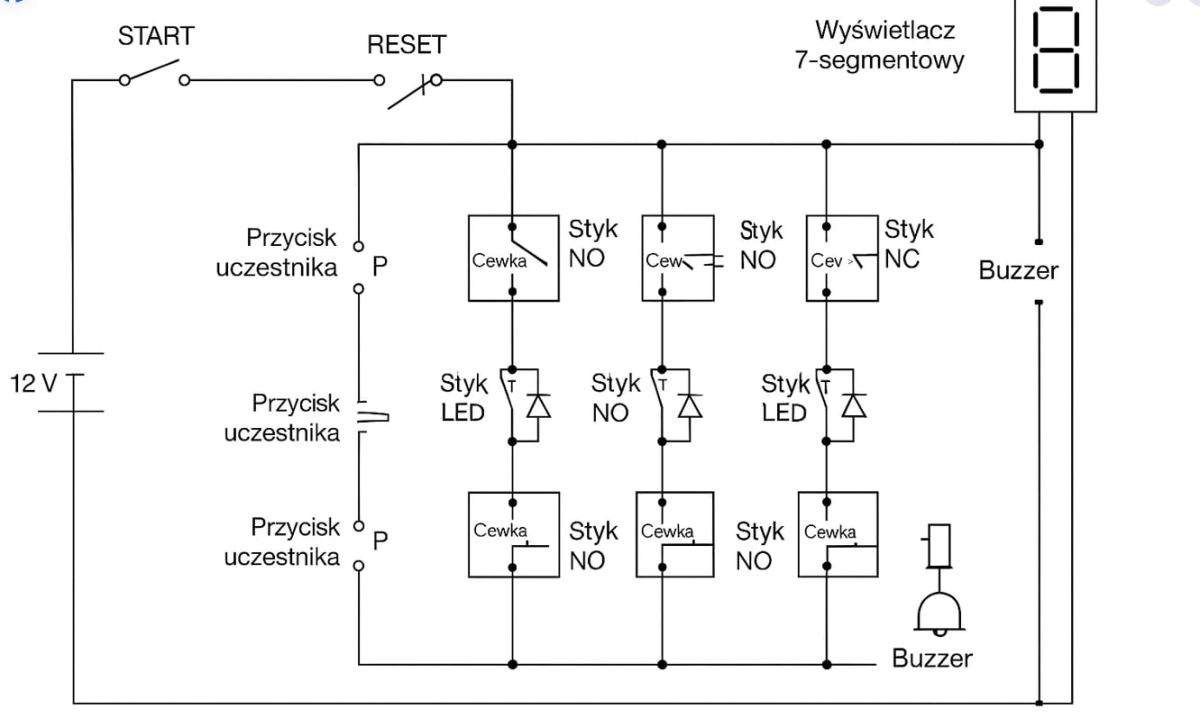

Poniżej schemat elektryczny narysowany przez czat (oczywiście masa błędów + bez sztuki rysunku technicznego), jednakże potrzebuję go przerysować by był poprawny.
Elementy:
przycisk START - aktywuje obwód, 1x
przycisk RESET - rozłącza samopodtrzymanie, 1x
przyciski uczestnika - kliknięcie aktywuje przekaźnik, i blokowane są przyciski dwóch innych uczestników (samopodtrzymanie), 3x
lampki/ diody - po naciśnięciu przycisku uczestnika aktywują się, 3x
wyświetlacz - nie musi być w układzie, jednak wyświetla ew numer uczestnika, 1x
buzzer - po każdej odpowiedzi (kliknięciu przycisku uczestnika), 1x
zasilanie 12 VDC, 1x
styki NO - nie wiem ile
styki NC, 3x
Po naciśnięciu ręcznym startu uczestnicy mogą klikać u siebie "odpowiadać"
Uczestnik naciska przycisk -> załącza się przekaźnik (samopodtrzymanie)
Pozostali wtedy są blokowani przez styki NC przekaźnika aktywnego
Lampka i głośnik sygnalizują, że uczestnik nacisnął przycisk
wyświetlacz pokazuje nr uczestnika
RESET -> po naciśnięciu rozłączone jest zasilanie, powrót do normalnego stanu
Czat narysował także diody, oczywiście trzeba usunąć, bo wtedy układ będzie za skomplikowany.
Proszę o pomoc jak to przerysować by było poprawnie.
AI: Czy możesz załączyć obecny schemat (albo jego zdjęcie/skan), który chcesz poprawić, albo dokładniej opisać, jakie są w nim błędy?
jest załączony jako obrazek
AI: W jakiej formie chcesz otrzymać poprawiony schemat – ręcznie, w jakimś konkretnym programie (np. KiCad, Fritzing), czy wystarczy rysunek poglądowy?
ręcznie
Elementy:
przycisk START - aktywuje obwód, 1x
przycisk RESET - rozłącza samopodtrzymanie, 1x
przyciski uczestnika - kliknięcie aktywuje przekaźnik, i blokowane są przyciski dwóch innych uczestników (samopodtrzymanie), 3x
lampki/ diody - po naciśnięciu przycisku uczestnika aktywują się, 3x
wyświetlacz - nie musi być w układzie, jednak wyświetla ew numer uczestnika, 1x
buzzer - po każdej odpowiedzi (kliknięciu przycisku uczestnika), 1x
zasilanie 12 VDC, 1x
styki NO - nie wiem ile
styki NC, 3x
Po naciśnięciu ręcznym startu uczestnicy mogą klikać u siebie "odpowiadać"
Uczestnik naciska przycisk -> załącza się przekaźnik (samopodtrzymanie)
Pozostali wtedy są blokowani przez styki NC przekaźnika aktywnego
Lampka i głośnik sygnalizują, że uczestnik nacisnął przycisk
wyświetlacz pokazuje nr uczestnika
RESET -> po naciśnięciu rozłączone jest zasilanie, powrót do normalnego stanu
Czat narysował także diody, oczywiście trzeba usunąć, bo wtedy układ będzie za skomplikowany.
Proszę o pomoc jak to przerysować by było poprawnie.
AI: Czy możesz załączyć obecny schemat (albo jego zdjęcie/skan), który chcesz poprawić, albo dokładniej opisać, jakie są w nim błędy?
jest załączony jako obrazek
AI: W jakiej formie chcesz otrzymać poprawiony schemat – ręcznie, w jakimś konkretnym programie (np. KiCad, Fritzing), czy wystarczy rysunek poglądowy?
ręcznie
