[Rozwiązano] Identyfikacja nieznanego urządzenia, zdjęcie panelu, zakup z Allegro

zdzisiek1979 12 Wrz 2025 16:59 459 8
  • #1 21688122
    zdzisiek1979
    Poziom 39  
    Posty: 5438
    Pomógł: 560
    Ocena: 1251
    Nie znane urządzenie, identyfikacja.

    Za psi grosz kupiłem ustrojstwo, stan nieznany, głównie na obudowę i zasilacz, ale chciałbym je zidentyfikować jeśli jest taka szansa.

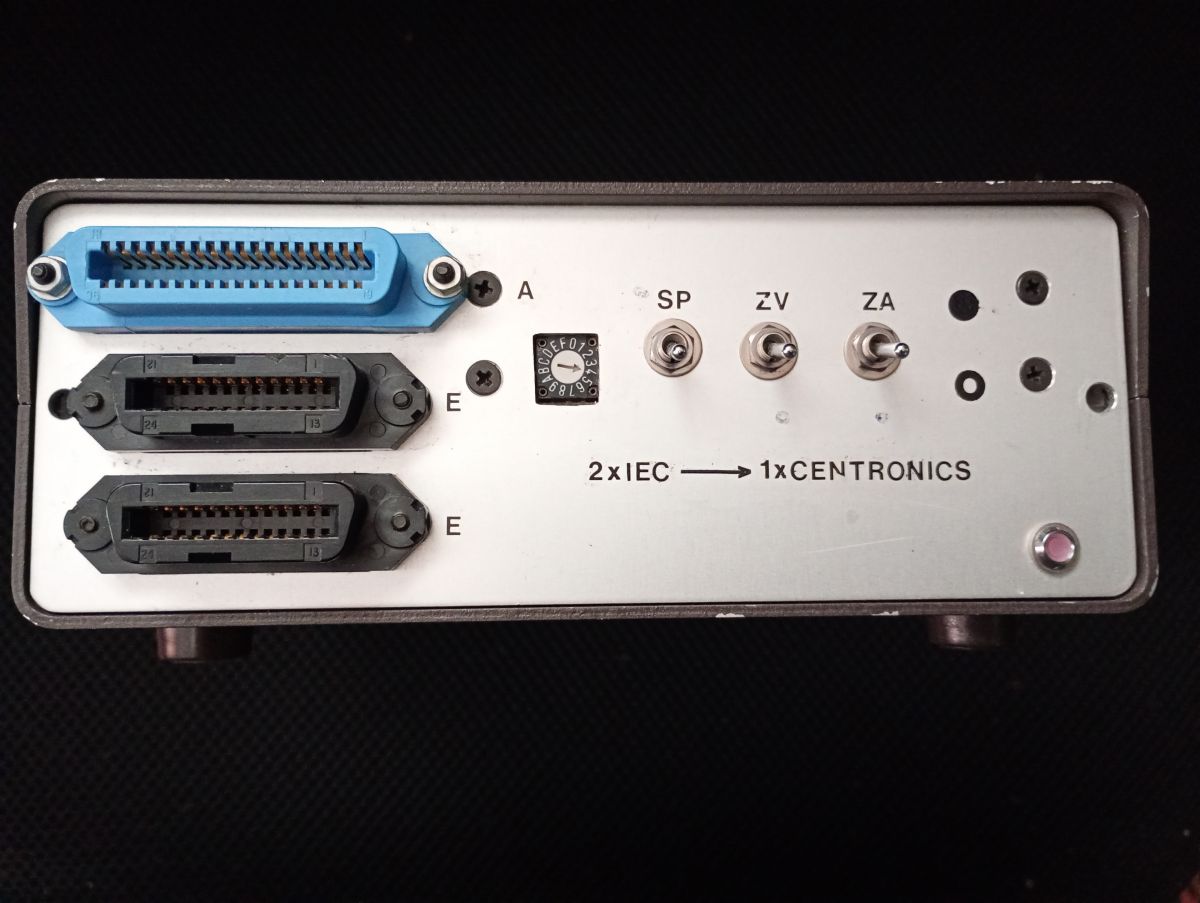

    Panel urządzenia z trzema przełącznikami i trzema złączami, w tym 2x IEC i 1x Centronics

    Po otworzeniu nie widać części, tylko PCB od strony druku. Brak soldermaski, ścieźki cynowane, podejrzewam cepelię.
    Do czego mogło służyć i czy jesteście w stanie je zidentyfikować. Kupiłem na alledrogo.
    Kocham automatyczne tytuły, szok.
  • #2 21688127
    gbksiazczak
    Poziom 31  
    Posty: 1474
    Pomógł: 165
    Ocena: 320
    Trzeba byłoby zdjęcie ścieżek i drugiej strony płytki też zamieścić
    - bez tego - za mało danych do zgadywania.
  • Pomocny post
    #3 21688184
    Mastertech
    Poziom 30  
    Posty: 1836
    Pomógł: 108
    Ocena: 381
    Co tam patrzeć, przełącznik z dwóch komputerów na jedną drukarkę.
    Jeszcze na mechanicznych przełącznikach.
  • #4 21688228
    zdzisiek1979
    Poziom 39  
    Posty: 5438
    Pomógł: 560
    Ocena: 1251
    Raczej jakiś elektroniczny.

    Jest budowa kanapkowa. Ale jest jakiś procek patrząc po druku bo jest wlutowany kwarc od drugiej strony. Wszystko upchane.

    Wrzucę później fotki teraz nie mam jak.

    Ale jak od strony części to nie dam rady bo jak rozmontuję to już nie złożę. Takie coś to. Szkoda mi na razie niszczyć tego bulbulatora.


    Już zrobiłem.

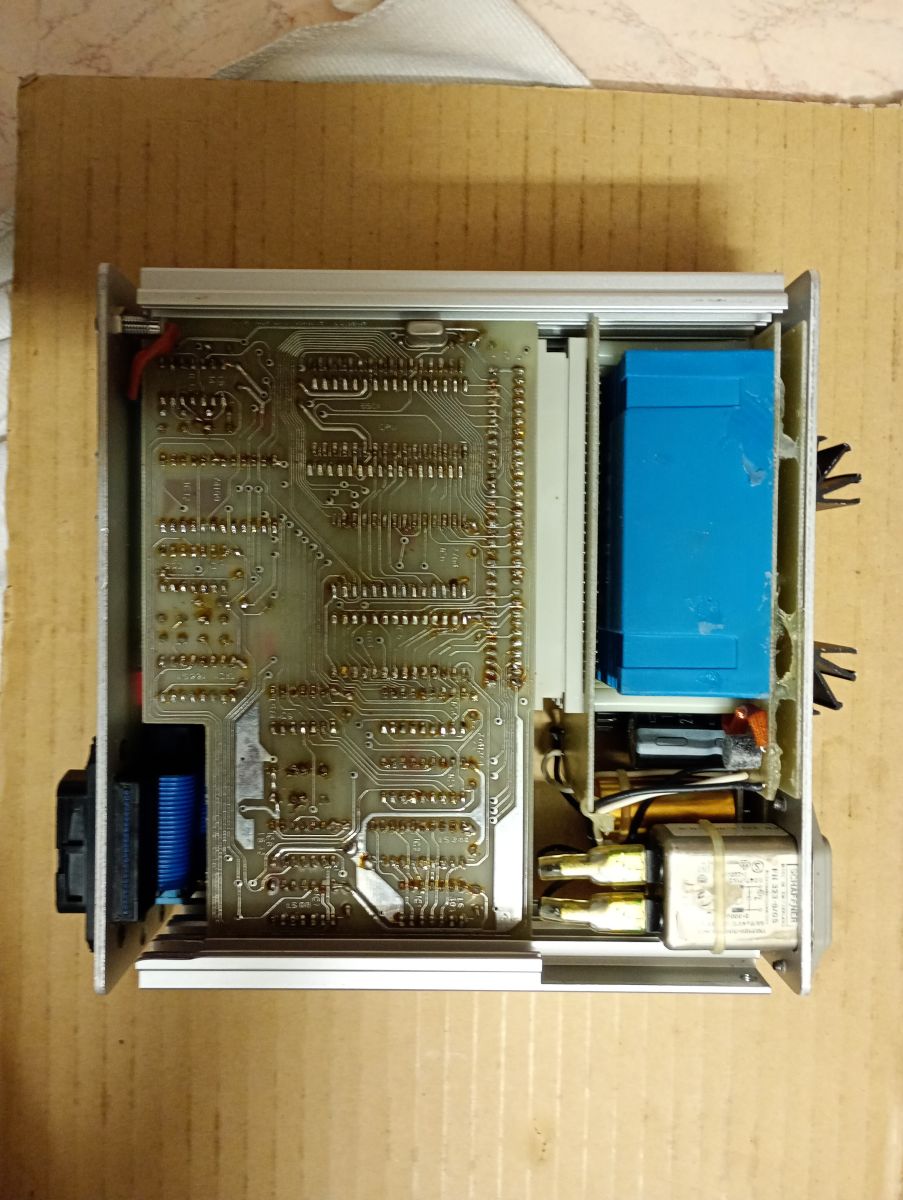

    Widok od spodu płytki drukowanej w obudowie elektronicznego urządzenia

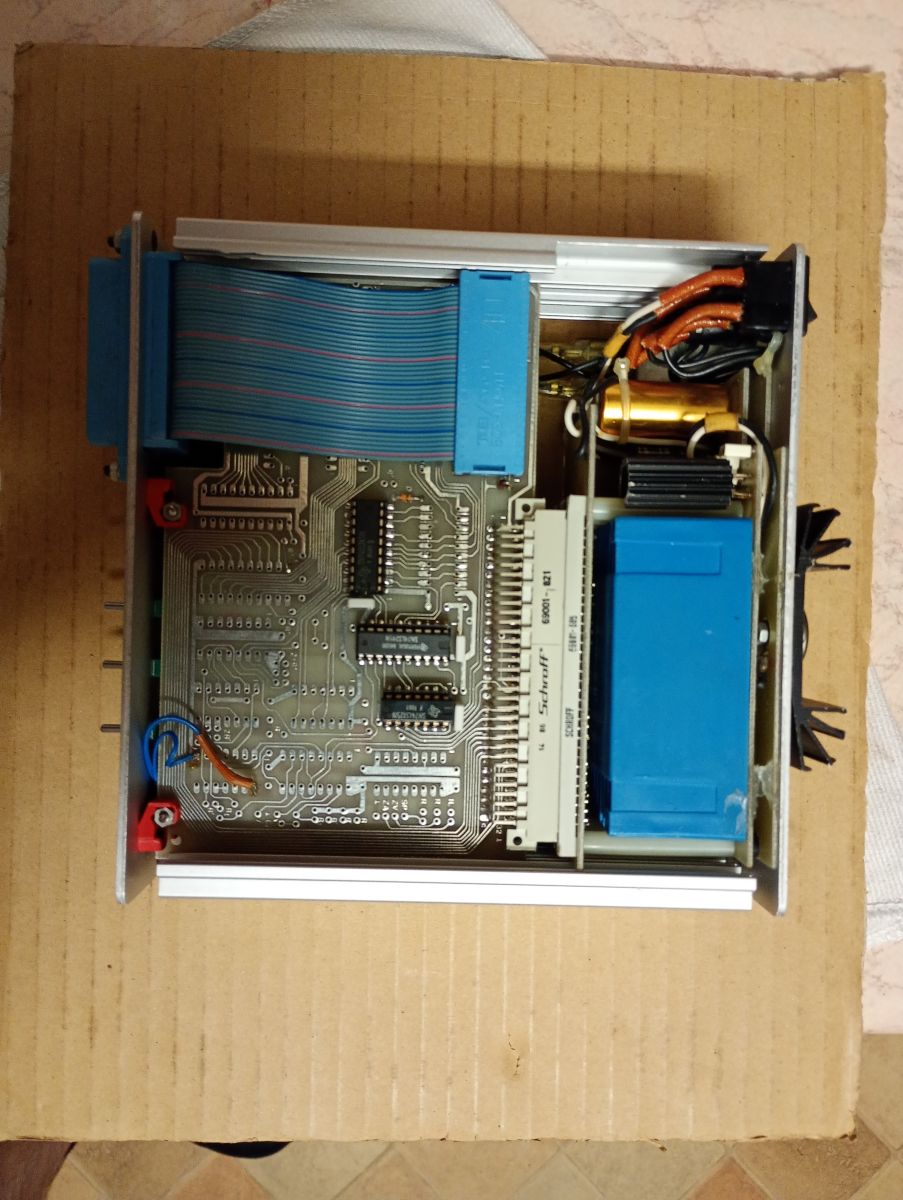

    Widok wnętrza urządzenia elektronicznego z odkrytą płytką PCB i komponentami

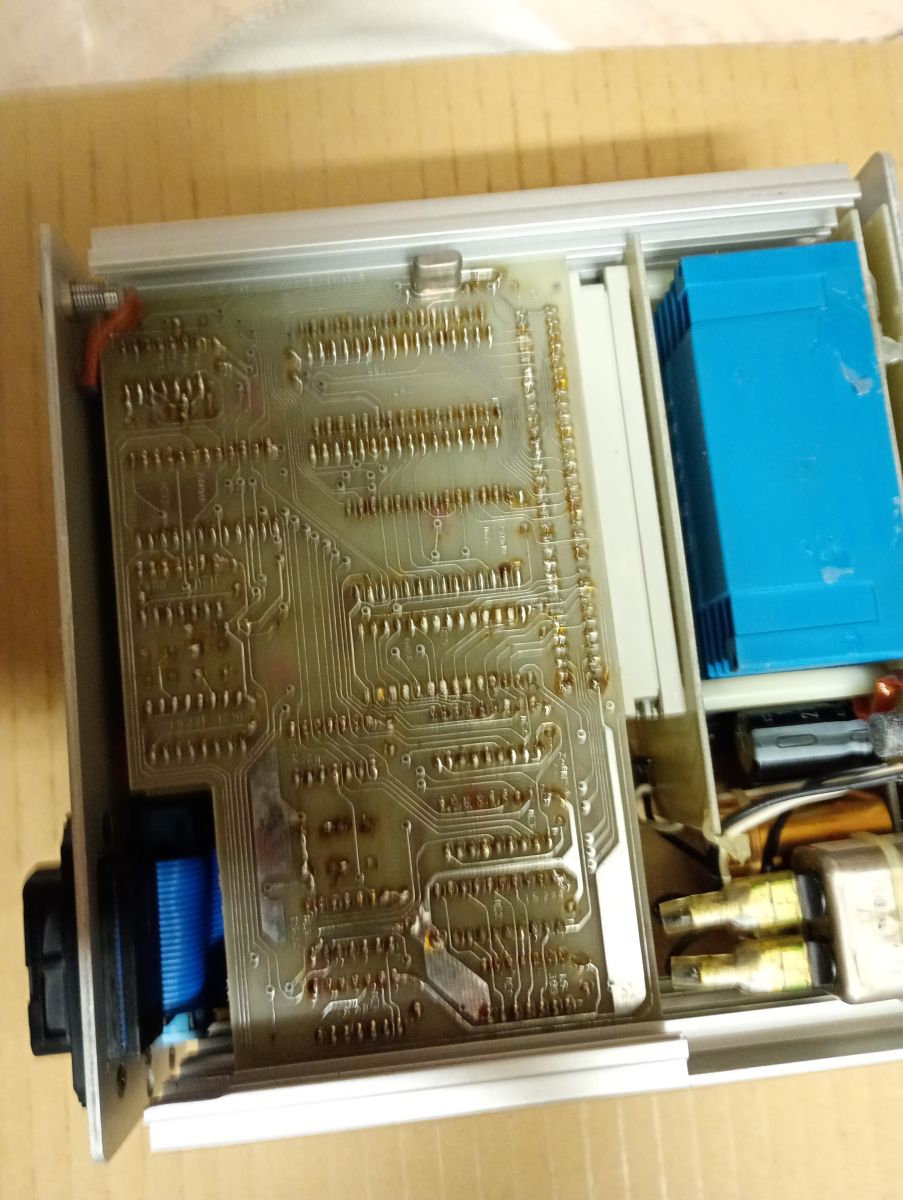

    Widok wnętrza urządzenia elektronicznego z płytką PCB i taśmą IDC

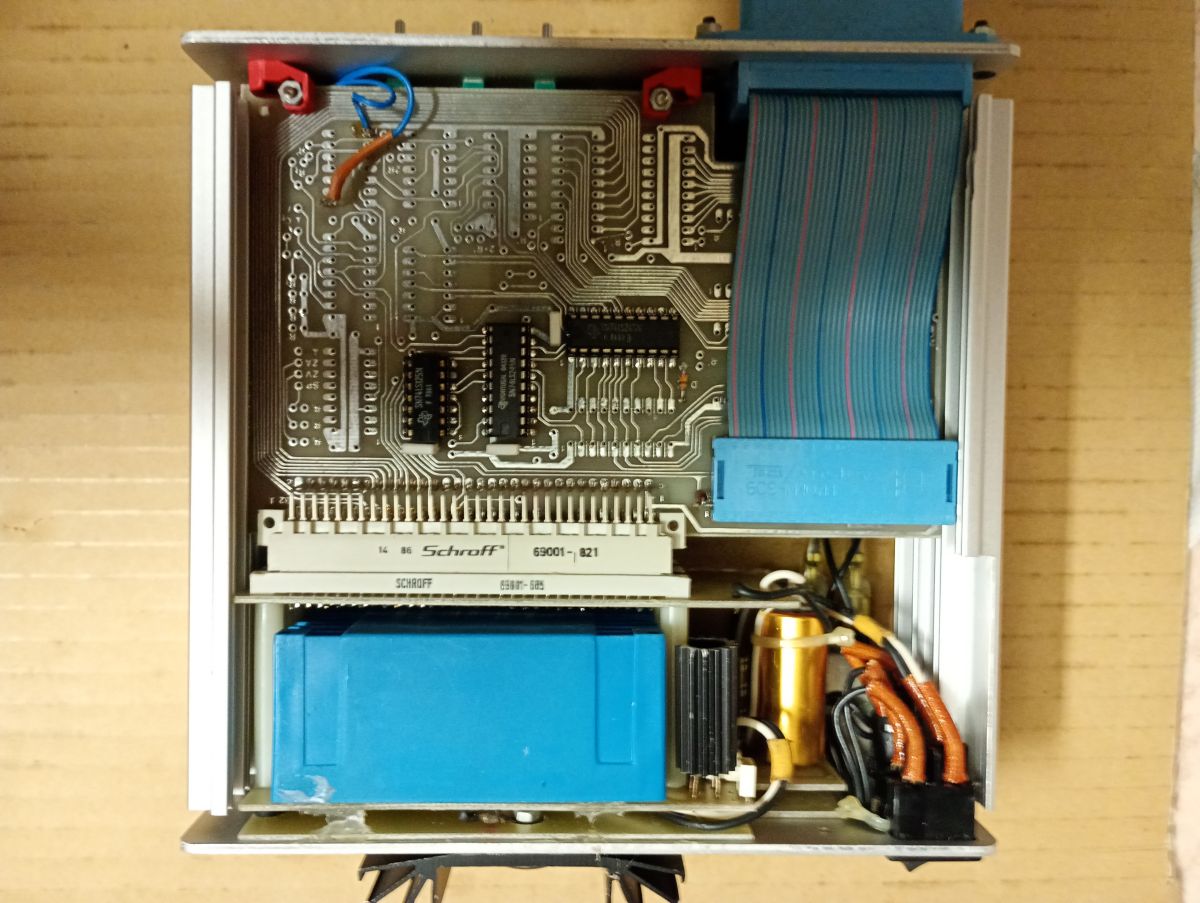

    Wnętrze urządzenia elektronicznego z płytką PCB, taśmą połączeniową i transformatorami
  • Pomocny post
    #5 21692206
    tzok
    VIP Zasłużony dla elektroda
    Posty: 38744
    Pomógł: 3169
    Ocena: 6491
    Jak głosi napis na panelu to jest przełącznik 2x IEC (IEC-625, IEEE-488, GPIB, HPIB) na Centronics. Zapewne do podłaczenia drukarki do jakiś urządzeń pomiarowych/rejestratorów.

    https://esezam.okno.pw.edu.pl/mod/resource/view.php?id=780
  • Pomocny post
    #6 21692244
    ElektroMuzyk
    Poziom 18  
    Posty: 247
    Pomógł: 29
    Ocena: 66
    Mocne retro IT z lat 80 :)
    Urządzenie wygląda na interfejs komputerowy do drukarek z lat 80
    „2×IEC → 1×CENTRONICS” – to sugeruje, że jest to konwerter/interfejs pozwalający podłączyć dwie magistrale IEC (standard stosowany np. w komputerach Commodore, głównie C64/C128) do jednej drukarki z interfejsem Centronics (standardowy port równoległy drukarki).
    Złącza:
    Górne niebieskie (36 pinów) to typowe gniazdo Centronics dla drukarki.
    Dwa niższe czarne złącza przypominają IEC (serial bus) używany w Commodore 64/128 i stacjach dyskietek.
    Przełączniki SP, ZV, ZA – prawdopodobnie zmieniają konfigurację sygnałów, priorytet urządzeń albo adresację.

    Płytkę drukowaną z układami scalonymi TTL, taśmę sygnałową do złącza, a także część zasilacza.
    To potwierdza, że urządzenie było aktywnym interfejsem, a nie tylko pasywną przejściówką.

    To była przejściówka / adapter umożliwiający korzystanie z drukarek równoległych (Centronics) na komputerach Commodore 64, 128 (i innych z magistralą IEC).
    Bez tego interfejsu użytkownicy Commodore nie mogli korzystać z tanich i popularnych drukarek biurowych, bo te działały głównie na Centronics/LPT, a nie na szynie IEC.

    Interfejs IEC–Centronics, używany głównie do podłączania drukarek Centronics do komputerów Commodore (C64, C128).
  • #7 21692251
    tzok
    VIP Zasłużony dla elektroda
    Posty: 38744
    Pomógł: 3169
    Ocena: 6491
    Nie do końca masz rację z tym Commodore. Owszem, jego port szeregowy też bywał nazywany IEC, ale w tym urządzeniu są typowe, przemysłowe porty równoległe IEC-625, szerzej znane jako GPIB lub HPIB. Commodore PET miało interfejs równoległy GPIB, ale późniejsze modele, jak C64 miały port szeregowy, który również był nazywany IEC (a to dlatego, że w USA GPIB był objęty standardem IEEE-488, a IEC-625 to europejski standard, w dodatku wprowadzony dopiero w 1987 roku, czyli na długo po premierze C64).
  • #8 21692749
    zdzisiek1979
    Poziom 39  
    Posty: 5438
    Pomógł: 560
    Ocena: 1251
    OK dziękuję

    Idzie na demontaż.

    Pozdrawiam i dziękuję.


    Zamykam

Podsumowanie tematu

✨ Dyskusja dotyczy identyfikacji nieznanego urządzenia zakupionego na Allegro, które posiada panel z opisem „2x IEC na Centronics”. Urządzenie ma budowę kanapkową z PCB bez soldermaski i cynowanymi ścieżkami. Po analizie zdjęć i opisów ustalono, że jest to interfejs/przełącznik umożliwiający podłączenie dwóch magistrali IEC (standard IEC-625, IEEE-488, GPIB, HPIB) do jednej drukarki z portem Centronics (36-pinowy port równoległy). Urządzenie pochodzi z lat 80. i służyło do łączenia drukarek z urządzeniami pomiarowymi lub komputerami przemysłowymi. W dyskusji wyjaśniono, że port IEC w tym kontekście to standard przemysłowy GPIB/HPIB, a nie port szeregowy znany z komputerów Commodore 64/128, choć nazwa IEC bywała myląca. Przełączniki na panelu prawdopodobnie służą do konfiguracji sygnałów lub adresacji. Urządzenie zawiera układy TTL i elementy zasilacza, co potwierdza jego aktywną funkcję interfejsu, a nie tylko pasywnej przejściówki.
