Modułowy system pojemników do przechowywania elementów elektronicznych – wydruk 3D z indywidualnym oznaczeniem





Oferuję modułowy system pojemników do przechowywania elementów elektronicznych, przeznaczony do organizacji własnego magazynu podzespołów oraz do wygodnej pracy przy ręcznym montażu urządzeń.
System sprawdzi się w warsztacie elektronicznym, serwisie, laboratorium, pracowni prototypowej, przy montażu krótkich serii, a także wszędzie tam, gdzie przechowywanych jest wiele różnych wartości i typów elementów.
Pojemniki są wykonywane metodą druku 3D na podstawie komercyjnej licencji pozwalającej na sprzedaż fizycznych wydruków. Przedmiotem oferty są wyłącznie gotowe, fizyczne pojemniki i organizery. Nie sprzedaję ani nie udostępniam cyfrowych plików modeli 3D.


Problem, który zna większość elektroników
Do wykonania konkretnego projektu często potrzebne są trzy rezystory, dwa kondensatory albo pojedynczy tranzystor, natomiast elementy trzeba kupić w opakowaniu zawierającym kilkadziesiąt lub kilkaset sztuk.
Pozostałe podzespoły trafiają do woreczków, szufladek i różnych pudełek. Po pewnym czasie wiadomo, że dany element powinien znajdować się w magazynie, ale jego odnalezienie zajmuje więcej czasu niż ponowne zamówienie.
W rezultacie te same elementy są kupowane kolejny raz, mimo że prawdopodobnie nadal znajdują się w warsztacie.
Założeniem tego systemu jest maksymalne skrócenie czasu pomiędzy wyborem potrzebnego elementu a jego fizycznym znalezieniem i wykorzystaniem przy montażu.

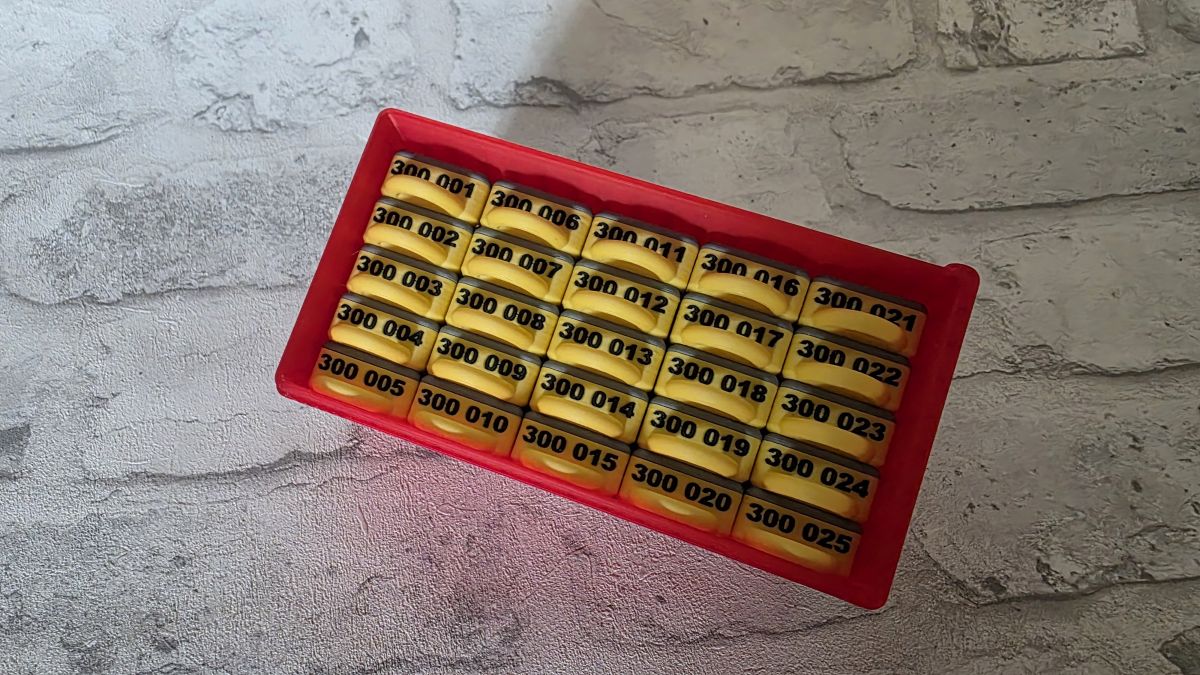

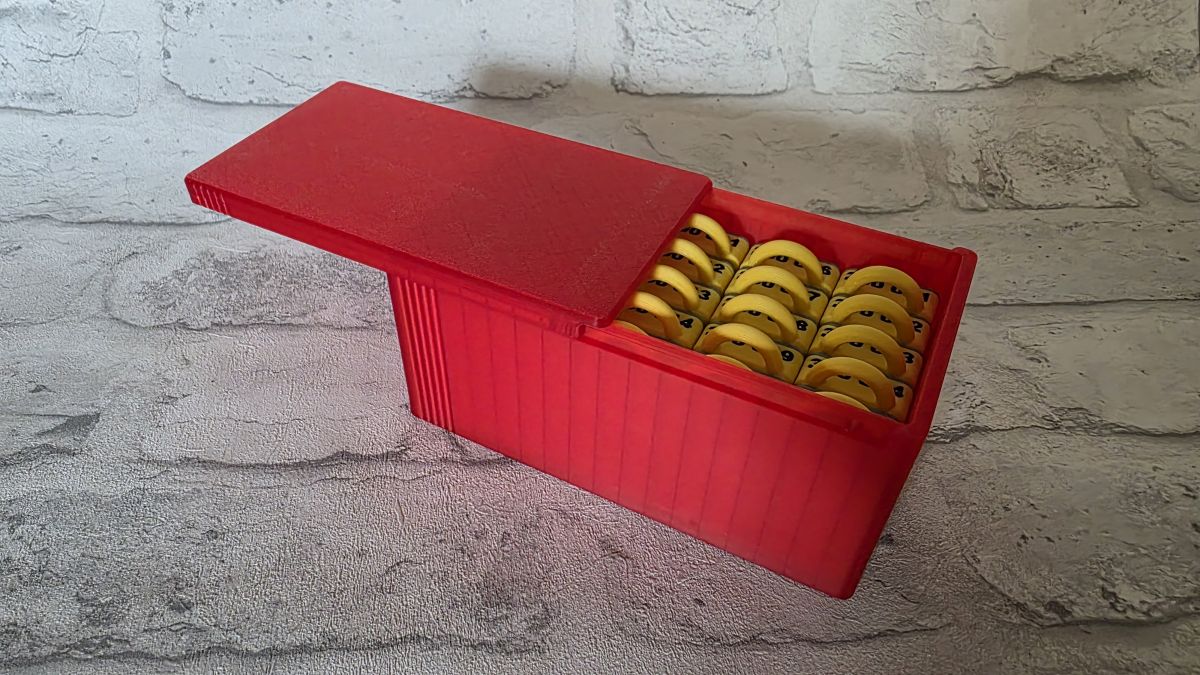

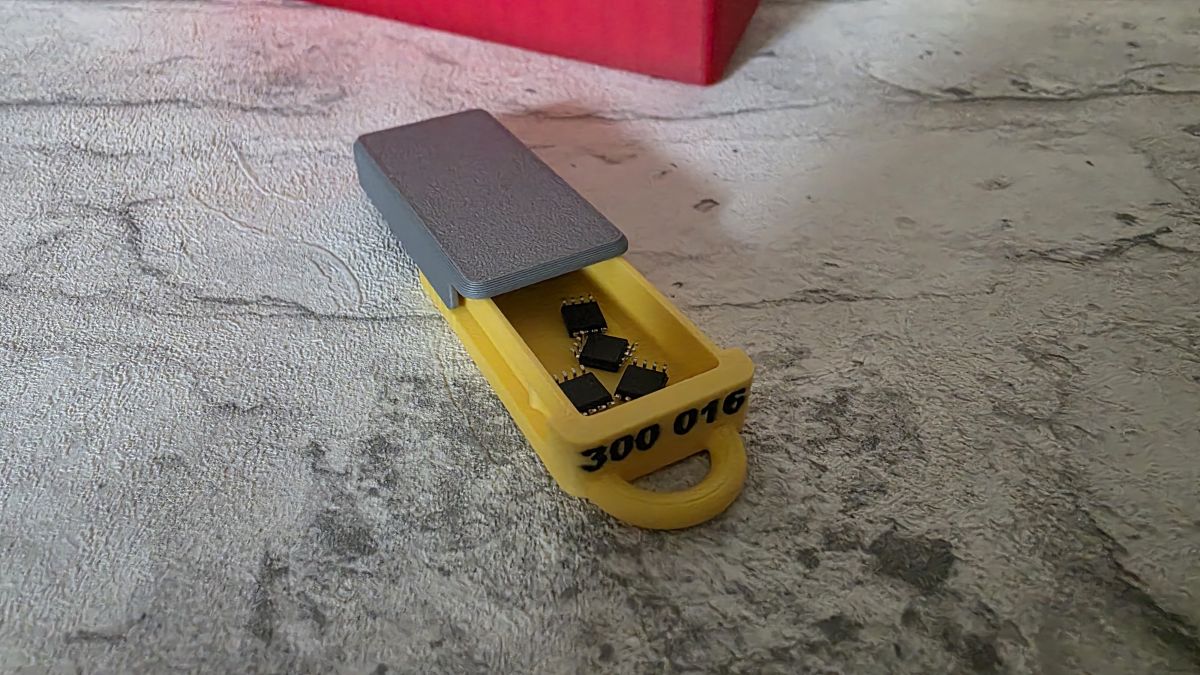

Pojemnik magazynowy i roboczy w jednym
Każde pudełko stanowi osobny, zamykany moduł umieszczany w większym pojemniku zbiorczym.
Po znalezieniu potrzebnego elementu wystarczy:
• wyjąć właściwe pudełko ze zbiorczego organizera,
• postawić je bezpośrednio obok lutownicy lub stanowiska montażowego,
• odsunąć pokrywę,
• pobierać elementy bezpośrednio pensetą,
• po zakończeniu pracy zamknąć pudełko i odłożyć je na miejsce.

Nie trzeba przesypywać elementów na tackę, rozcinać woreczków ani wysypywać całej zawartości na blat.
Zmniejsza to ryzyko rozsypania elementów, pomieszania różnych wartości oraz pozostawienia niewykorzystanych części na stanowisku.
Rozwiązanie jest szczególnie wygodne podczas:
• ręcznego montażu elementów SMD i THT,
• wykonywania prototypów,
• uruchamiania nowych układów,
• napraw urządzeń,
• produkcji krótkich serii,
• kompletowania elementów do konkretnego projektu.

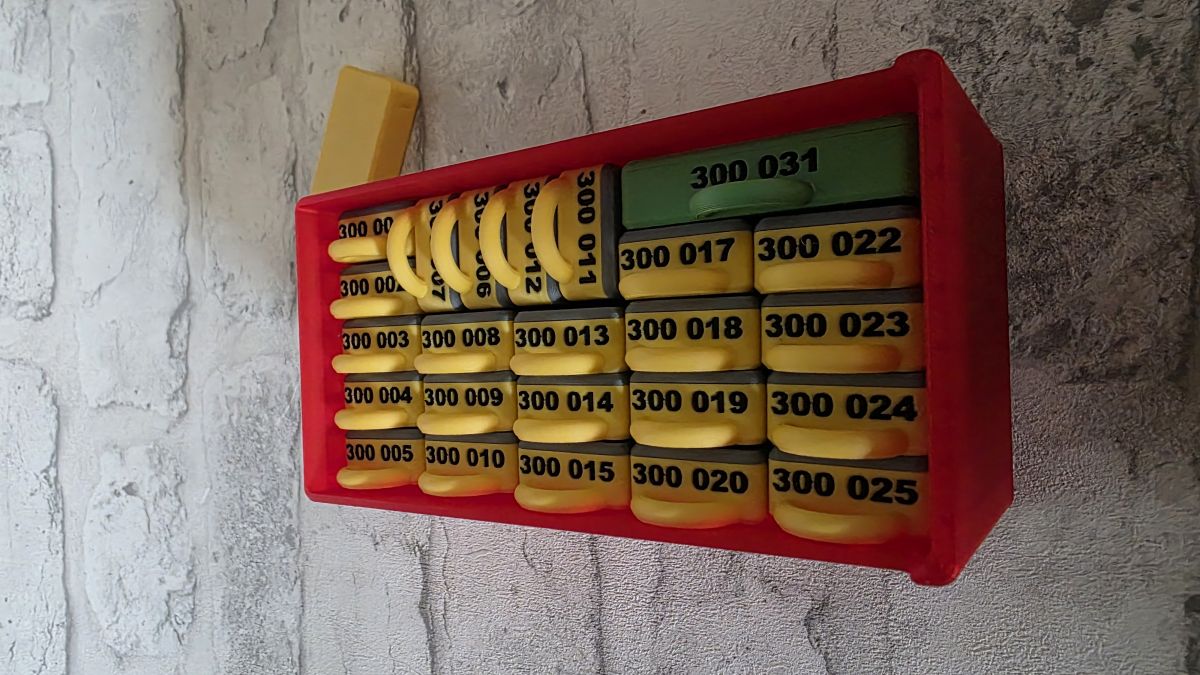

Wygodny uchwyt do wyjmowania pudełka
Każde pudełko posiada zintegrowany uchwyt ułatwiający jego wyciągnięcie ze zbiorczego organizera.
Nie ma potrzeby podważania pojemnika narzędziem ani chwytania za przesuwaną pokrywę. Uchwyt pozwala wygodnie wyjąć właściwy moduł nawet wtedy, gdy wiele pudełek znajduje się blisko siebie.
Na przedniej części pojemnika znajduje się jego podstawowe oznaczenie, dlatego właściwe pudełko można zidentyfikować jeszcze przed wyjęciem z organizera.

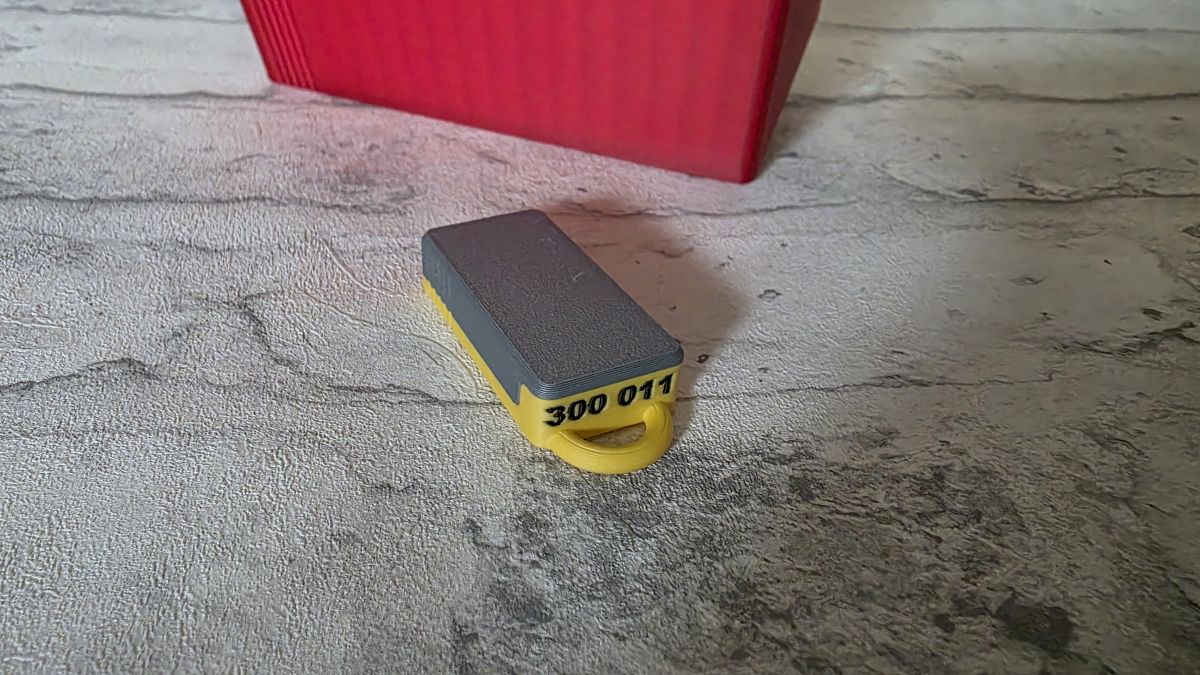

Pewne zamknięcie i zabezpieczenie przed wysypaniem
Pudełka mają precyzyjnie dopasowaną przesuwaną pokrywę. Po prawidłowym i całkowitym zamknięciu dekielek nie przesuwa się samoczynnie podczas normalnego przenoszenia i użytkowania.

Zamknięte pudełko może znajdować się w dowolnej orientacji:
• poziomo,
• pionowo,
• na boku,
• pokrywą skierowaną w dół.

Zawartość pozostaje wewnątrz i nie wysypuje się.

Prawidłowo zamknięty pojemnik pozostaje zamknięty również w przypadku przypadkowego upadku na podłogę. Jest to szczególnie istotne przy przechowywaniu drobnych elementów SMD, których rozsypanie mogłoby oznaczać nie tylko stratę czasu, ale również pomieszanie wartości lub partii podzespołów.
Określenie „szczelne” oznacza w tym przypadku mechaniczne zabezpieczenie przed samoczynnym otwarciem i wysypaniem zawartości. Pojemniki nie są deklarowane jako hermetyczne, wodoszczelne ani pyłoszczelne.

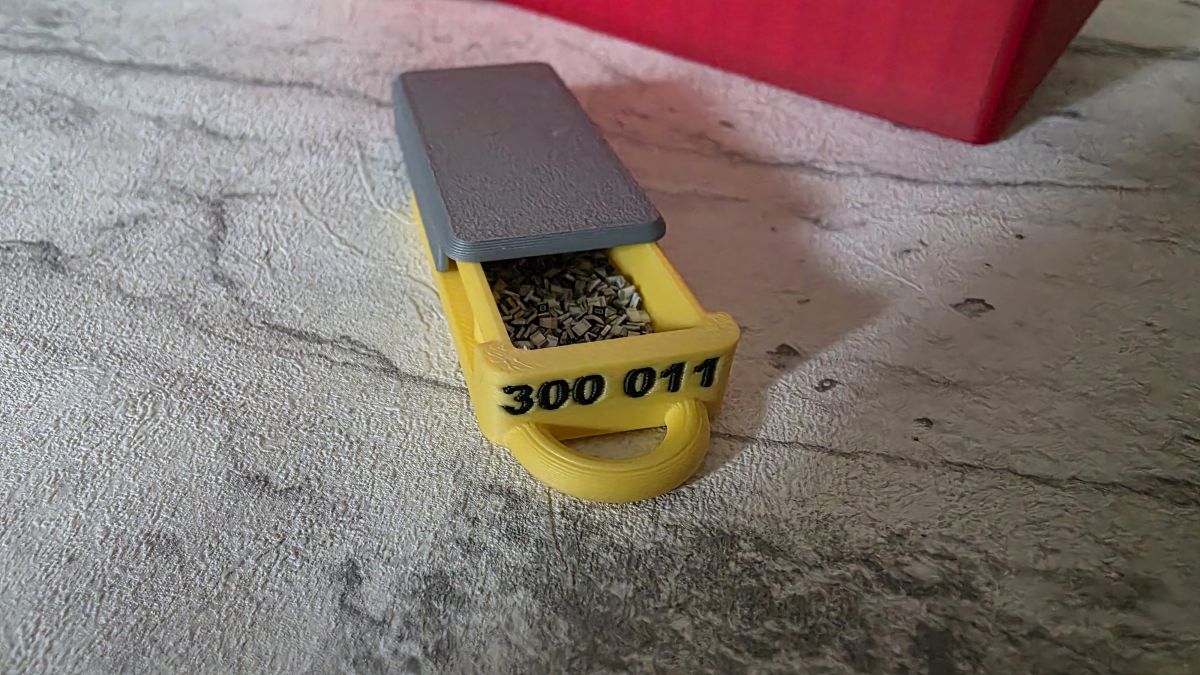

Przesuwana pokrywa
Zastosowanie przesuwanej pokrywy umożliwia szybki dostęp do zawartości bez konieczności zdejmowania całego dekielka.
Podczas montażu pokrywę można odsunąć tylko na tyle, ile jest potrzebne do wygodnego pobierania elementów pensetą. Pudełko pozostaje stabilne na stole, a nieużywana część zawartości nadal pozostaje osłonięta.
Brak klasycznego zawiasu oznacza, że otwarta pokrywa:
• nie zajmuje dodatkowego miejsca nad pudełkiem,
• nie zamyka się samoczynnie,
• nie przeszkadza podczas pracy pod lupą lub mikroskopem,
• nie utrudnia pobierania elementów pensetą.

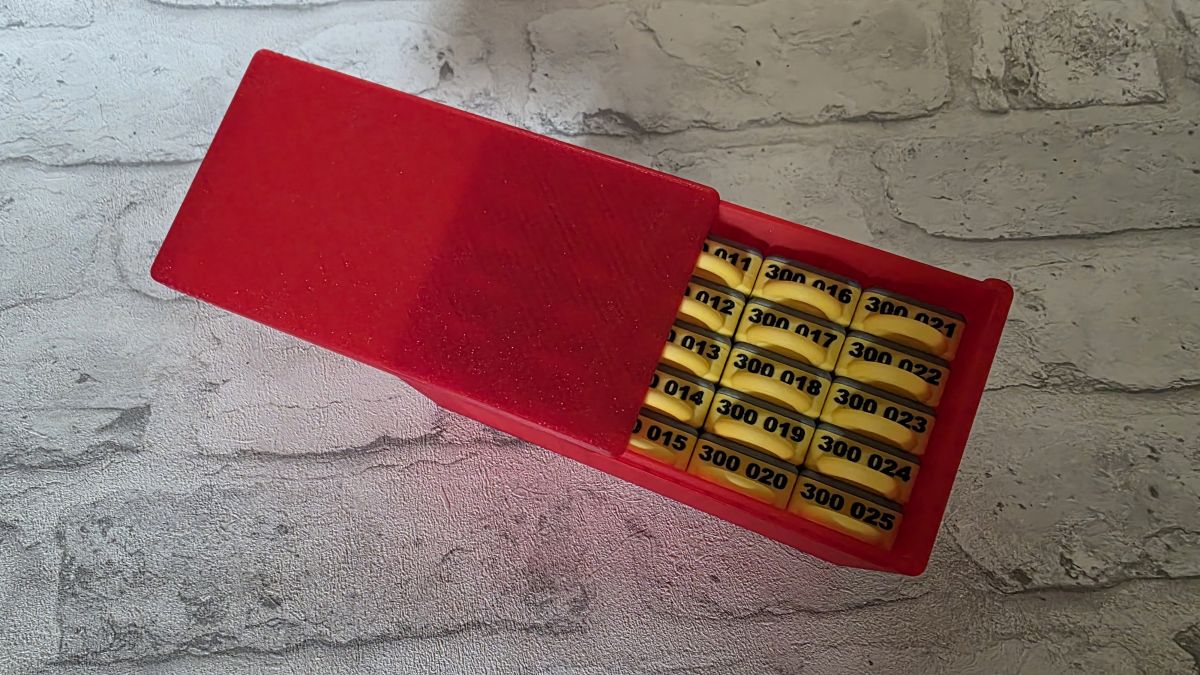

Indywidualny napis wykonywany podczas druku 3D
Każde pudełko może zostać wykonane na zamówienie z indywidualnym oznaczeniem umieszczonym na przedniej części pojemnika.
Możliwe jest wykonanie napisu zawierającego:
• maksymalnie 6 cyfr, np. 300011,
• albo maksymalnie 5 dowolnych znaków, np. 10K, 1uF, BC547, LED3 lub 0603.
Oznaczenie może przedstawiać między innymi:
• wartość elementu,
• numer magazynowy,
• skrócony symbol podzespołu,
• typ obudowy,
• oznaczenie grupy elementów,
• własny kod stosowany w warsztacie lub firmie.

Napis jest wykonywany jako część wydruku 3D, dlatego nie odkleja się i pozostaje trwale przypisany do danego pojemnika.
Kolor napisu może być inny niż kolor podstawy, co poprawia jego czytelność i pozwala uzyskać wyraźny kontrast.

Miejsce na trwałą etykietę termotransferową
Krótki napis na froncie pozwala szybko odnaleźć właściwe pudełko. Bardziej szczegółowy opis można umieścić na przesuwanym dekielku.
Płaska powierzchnia pokrywy umożliwia naklejenie etykiety z trwałym nadrukiem termotransferowym. Przy zastosowaniu odpowiedniej etykiety i taśmy barwiącej nadruk jest odporny na rozmazywanie oraz typowe ścieranie występujące podczas użytkowania warsztatowego.
Na etykiecie można umieścić między innymi:
• pełne oznaczenie elementu,
• wartość i tolerancję,
• moc znamionową,
• napięcie znamionowe,
• typ obudowy,
• technologię wykonania,
• producenta,
• numer katalogowy,
• numer partii,
• datę zakupu,
• lokalizację magazynową,
• orientacyjną liczbę sztuk.

Przykładowe opisy:
10 kΩ / 1% / 0603 / Yageo
100 nF / 50 V / X7R / 0805
BC817-40 / NPN / SOT-23
1N4148W / SOD-123
Dzięki temu zawartość może być dokładnie opisana bezpośrednio na pudełku.

Po zmianie zawartości pojemnika etykietę można wymienić bez konieczności wykonywania nowego dekielka, o ile oznaczenie na froncie nadal odpowiada przyjętemu systemowi magazynowemu.

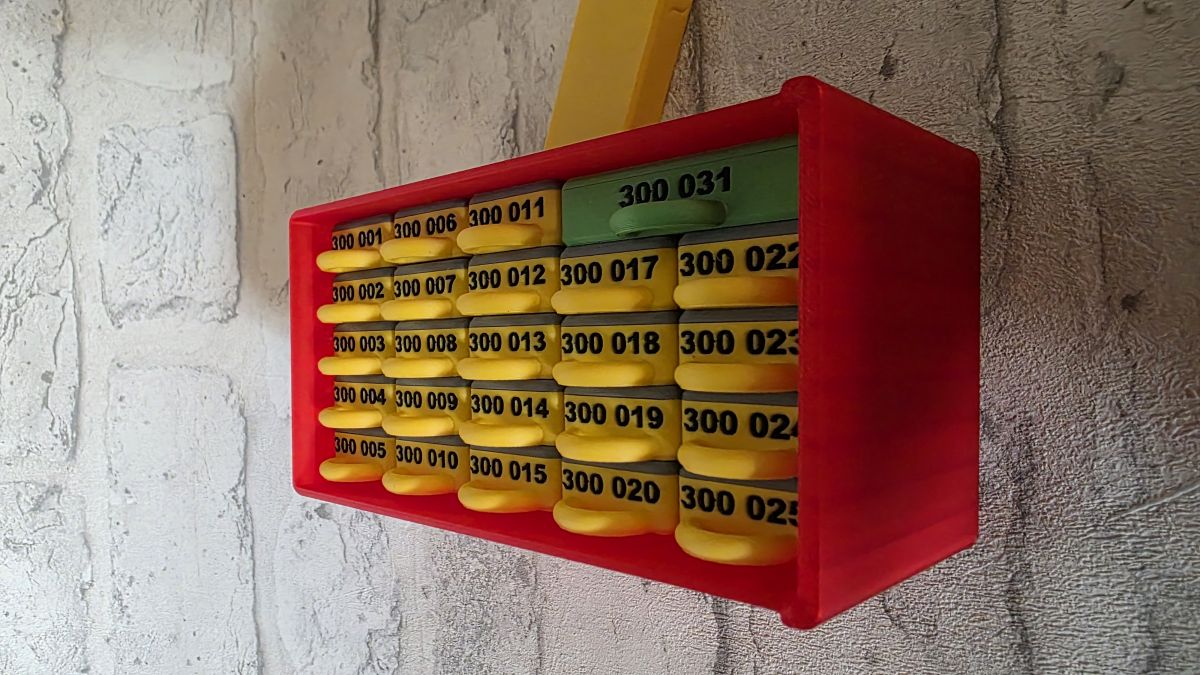

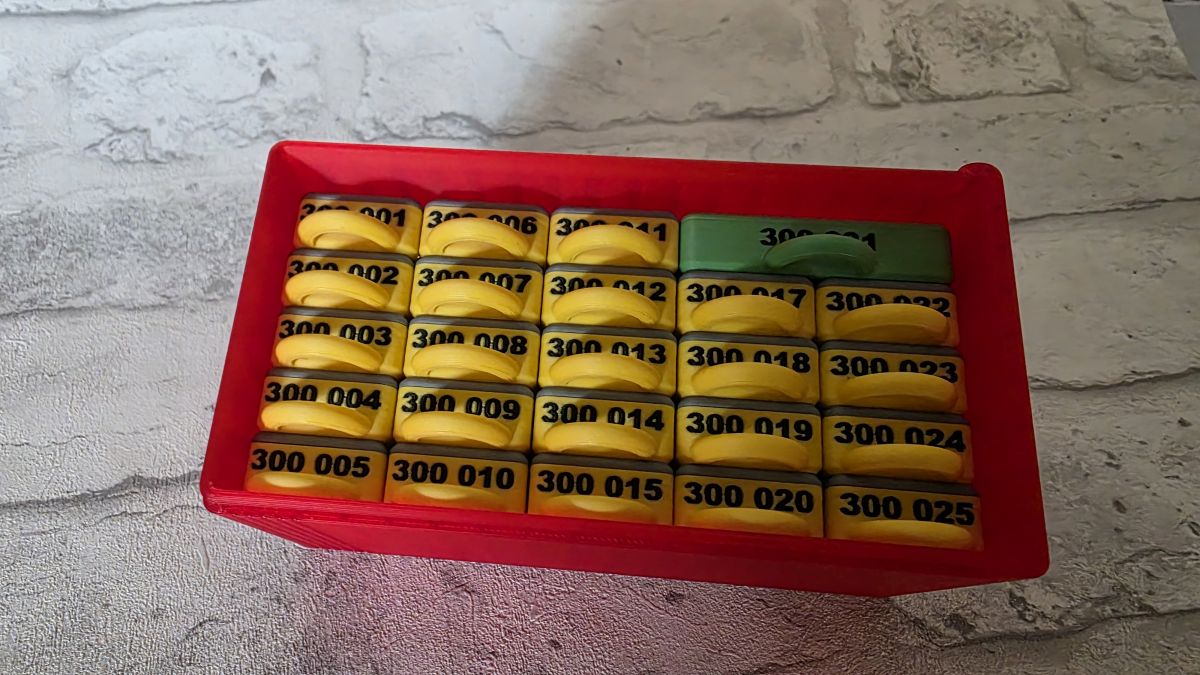

Modułowy system wymiarowy
Podstawowy wymiar pudełka został dobrany w taki sposób, aby system można było rozbudowywać o pojemniki o większych rozmiarach.
Możliwe jest na przykład wykonanie jednego większego pudełka zajmującego dokładnie miejsce dwóch standardowych pojemników.
Pozwala to stosować w jednym organizerze zarówno małe pudełka na drobne elementy, jak i większe moduły przeznaczone na podzespoły wymagające większej przestrzeni.
Większe pudełka mogą służyć do przechowywania między innymi:
• większych kondensatorów,
• przekaźników,
• złącz,
• listew stykowych,
• transformatorów impulsowych,
• radiatorów,
• potencjometrów,
• bezpieczników,
• niewielkich modułów elektronicznych,
• śrub,
• podkładek,
• tulei dystansowych,
• drobnych elementów mechanicznych.

Większe pojemniki zachowują zgodność z przyjętym układem modułowym i mogą być umieszczane obok pudełek podstawowych.
System można dzięki temu rozbudowywać bez konieczności zmiany całego organizera.

Indywidualna kolorystyka wydruku PLA
Pudełka i organizery wykonywane są metodą druku 3D z materiału PLA.
Kolorystyka może zostać dobrana indywidualnie z dostępnej palety filamentów. Poszczególne części systemu mogą być wykonywane w różnych kolorach:
• podstawa pudełka może mieć jeden kolor,
• przesuwany dekielek może mieć inny kolor,
• napis może zostać wykonany w osobnym, kontrastowym kolorze,
• zbiorczy organizer może mieć jeszcze inną kolorystykę.

Przykładowe konfiguracje:
• czarna podstawa, czerwony dekielek i biały napis,
• szara podstawa, niebieski dekielek i czarny napis,
• biała podstawa, czarny dekielek i czerwone oznaczenie,
• czarne pudełka umieszczone w szarym organizerze zbiorczym.

Kolorystyka może pełnić nie tylko funkcję estetyczną, ale również stanowić dodatkowy system identyfikacji grup elementów.
Przykładowo można zastosować:
• jeden kolor dekielków dla rezystorów,
• inny kolor dla kondensatorów,
• kolejny kolor dla półprzewodników,
• osobny kolor dla układów scalonych,
• osobny kolor dla elementów mechanicznych,
• różne kolory dla elementów SMD i THT,
• oznaczenia kolorystyczne odpowiadające różnym projektom lub lokalizacjom magazynowym.

Pozwala to rozpoznać grupę elementów jeszcze przed odczytaniem napisu lub etykiety.
Dostępność konkretnego koloru zależy od aktualnie dostępnych filamentów PLA.

Przykładowe zastosowanie systemu
Pojemniki mogą być wykorzystywane do przechowywania między innymi:
• rezystorów SMD i THT,
• kondensatorów ceramicznych,
• kondensatorów foliowych,
• kondensatorów elektrolitycznych,
• diod,
• tranzystorów,
• stabilizatorów,
• układów scalonych,
• optoizolatorów,
• rezonatorów i kwarców,
• bezpieczników,
• złącz,
• listew stykowych,
• końcówek przewodów,
• śrub,
• podkładek,
• tulei dystansowych,
• niewielkich elementów mechanicznych.


Najważniejsze cechy systemu
• modułowa konstrukcja,
• osobne, wyjmowane pojemniki,
• możliwość używania pudełka bezpośrednio przy stanowisku lutowniczym,
• wygodne pobieranie elementów pensetą,
• przesuwana pokrywa,
• pewne zabezpieczenie przed samoczynnym otwarciem,
• możliwość przechowywania pudełka w dowolnej orientacji,
• zabezpieczenie zawartości przed wysypaniem podczas przypadkowego upadku,
• zintegrowany uchwyt ułatwiający wyjmowanie pudełka z organizera,
• indywidualne oznaczenie wykonywane podczas druku 3D,
• możliwość wykonania napisu zawierającego do 6 cyfr lub 5 dowolnych znaków,
• możliwość wykonania napisu w kontrastowym kolorze,

• powierzchnia przeznaczona na etykietę termotransferową,
• możliwość dokładnego opisania zawartości bezpośrednio na dekielku,
• możliwość wymiany etykiety po zmianie zawartości,
• możliwość wykonania większego pudełka zajmującego miejsce dwóch standardowych modułów,
• możliwość stopniowej rozbudowy systemu,
• wykonanie z materiału PLA,
• indywidualny wybór kolorystyki,
• niezależny wybór koloru podstawy, dekielka, napisu i organizera zbiorczego,
• możliwość wykorzystania kolorów do identyfikacji grup elementów,
• ograniczenie ponownych zakupów podzespołów, które już znajdują się w magazynie.


Informacja dotycząca ochrony ESD
Standardowe pojemniki wykonane z typowego filamentu PLA nie zastępują certyfikowanych opakowań antystatycznych ani opakowań rozpraszających ładunki elektrostatyczne.
Elementy szczególnie wrażliwe na wyładowania elektrostatyczne należy przechowywać z zachowaniem odpowiednich zasad ochrony ESD.
Takie podzespoły można pozostawić w przeznaczonym do tego woreczku, taśmie lub opakowaniu ESD i dopiero w tej formie umieścić w pudełku lub też wyciąć z pianki elektrostatycznej wsad do pudełeczka.

Wykonanie i licencja
Przedmiotem oferty są gotowe, fizyczne pojemniki oraz organizery wykonywane metodą druku 3D.
Obudowy drukowane są na podstawie komercyjnej licencji uprawniającej do wykonywania i sprzedaży fizycznych wydruków.
Nie oferuję, nie odsprzedaję ani nie udostępniam cyfrowych plików modeli 3D.
Model jest licencjonowanym projektem autorstwa TuTu.

Profil autora projektu:
https://makerworld.com/@yujixun

Dla kogo przeznaczony jest system?
• dla elektroników,
• dla automatyków,
• dla konstruktorów urządzeń,
• dla serwisów elektronicznych,
• dla pracowni prototypowych,
• dla laboratoriów,
• dla montażu ręcznego,
• dla produkcji krótkoseryjnej,
• dla działów utrzymania ruchu,
• dla szkół i pracowni technicznych,
• dla hobbystów posiadających rozbudowany magazyn elementów.

Największą korzyść system przynosi tam, gdzie przechowywanych jest wiele różnych wartości i typów podzespołów, ale każdego z nich wykorzystuje się stosunkowo niewiele.

Mniej czasu na szukanie elementów.

Mniej ponownych zakupów podzespołów, które już znajdują się w magazynie.

Więcej czasu na projektowanie, uruchamianie i lutowanie.

Wymiar zewnętrzny podstawowego pudełka:

25x50x12.5mm.

Cennik

Standardowe pudełko z przesuwanym dekielkiem i indywidualnym oznaczeniem:

• 1–4 szt. – 9,90 zł/szt.
• 5–9 szt. – 8,90 zł/szt.
• 10–24 szt. – 7,90 zł/szt.
• od 25 szt. – 6,90 zł/szt.

Cena obejmuje podstawę, przesuwany dekielek, indywidualny napis oraz wybór kolorystyki spośród dostępnych filamentów PLA.

Organizer zbiorczy na 25 standardowych pudełek: 54,90 zł.

Kompletny zestaw: 199,90 zł.

Kompletny zestaw zawiera:

• organizer zbiorczy,
• 25 podstaw pojemników,
• 25 przesuwanych dekielków,
• indywidualne oznaczenie każdego pudełka,
• wybraną kolorystykę podstaw, dekielków, napisów i organizera.

Etykieta termotransferowa z indywidualnym nadrukiem: 1,00 zł/szt.

Standardowa konfiguracja może obejmować osobny kolor podstawy, dekielka, napisu oraz organizera zbiorczego – bez dodatkowej opłaty. Kolory wybierane są spośród aktualnie dostępnych filamentów PLA.

Nietypowa kolorystyka, częsta zmiana kolorów pomiędzy pojedynczymi pudełkami lub filament sprowadzany specjalnie na zamówienie podlegają indywidualnej wycenie.

Koszt wysyłki: 15,00 zł.

Sprzedaż prowadzona jest na podstawie faktury VAT. Wszystkie ceny podane w ogłoszeniu są cenami brutto.
