Sterowanie LED. Podłączenie więcej niż jednej diody. Schemat.

Ogro 22 Mar 2006 16:52 3878 11
REKLAMA
Zgłoś naruszenie prawa
Odpowiedz | Nowy temat
  • #1 2444516
    Ogro
    Poziom 16  
    Posty: 252
    Pomógł: 3
    Ocena: 7
    Witam. Mam kilka projektów na wmontowanie w obudowe komputer diód sterowanych przez LPT i COM. Podpinałem też to - fajnie miga, ale chciał bym podłączyć więcej niż jedną diode, ale żeby to było bezpieczne. Widziałem gdzieś schemacik na coś takiego na tranzystorze. Proszę o informację jaki to tranzytor. W najbliższym czasie podeśle schemacik.
  • REKLAMA
  • #2 2445395
    conQeror
    VIP Zasłużony dla elektroda  
    Posty: 724
    Pomógł: 51
    Ocena: 4
    Witam

    Chodzi ci o połączenie równoległe z rezystorem? W elektronicznym, kupujesz diody i dadzą ci od razu odpowiedni rezystor, w diodzie masz 2 nóżki, dłuższą i krótszą do krótszej dajesz - a do dłuższej przylutowywujesz jedną nóżkę rezystora a do drugiej +. Dajesz ile diodek ci pasuje i po kłopocie (pamiętaj że w równoległym do każdej diodki oddzielny rezystor).

    pozdrawiam
  • REKLAMA
  • #3 2448967
    Ogro
    Poziom 16  
    Posty: 252
    Pomógł: 3
    Ocena: 7
    Niechodzi mi o rezystory tylko o tranzystory. Oto jest ten schemacik. Proszę o szybką odpowiedż jaki to powinien być tranzystor i jakie rezystory.
    Załączniki:
    • Sterowanie LED. Podłączenie więcej niż jednej diody. Schemat. schemat tranzystor.jpg (11.46 KB) Musisz być zalogowany, aby pobrać ten załącznik.
  • #4 2458564
    barti223
    Poziom 20  
    Posty: 519
    Pomógł: 16
    Ocena: 37
    Witam
    Na stronie elektrody znajduje się sterownik do 32 lamp (mogą być żarówki lub diody) podłączony do portu drukarki, a sterowany przez „winamp”. Przy sterowaniu diodami niepotrzebny jest optotriak i cała reszta. Diody można podłączyć wprost do wyjść układu 74374 poprzez rezystory ograniczające.
    Oto link: http://www.elektroda.net/dla_kompa/discolitez.html
    To jest rozwiązanie twojego problemu !!!
    Pozdrawiam.

    Dodano po 8 [minuty]:

    Masz tu jeszcze przetłumaczony na ludzki sposób schemat
    https://www.elektroda.pl/rtvforum/topic478411.html#2456644
    To jest rozwiązanie dla ciebie !!!!!!!

    Mam nadzieje że pomogłem troszke :D.
    POzdrawiam barti223
  • REKLAMA
  • #5 2464125
    Ogro
    Poziom 16  
    Posty: 252
    Pomógł: 3
    Ocena: 7
    tom pierwszą stronkę znam , a tą drógą troszke pooglądam. narazie dzienki.
  • REKLAMA
  • #6 2468485
    Ogro
    Poziom 16  
    Posty: 252
    Pomógł: 3
    Ocena: 7
    Mam jedno pytanie. Gdzie jest wejście z portu drukarki w tym schemacie??? prosze o szybką odpowiedź!!!
    Załączniki:
    • Sterowanie LED. Podłączenie więcej niż jednej diody. Schemat. schemat.jpg (20.79 KB) Musisz być zalogowany, aby pobrać ten załącznik.
  • #7 2524751
    Ogro
    Poziom 16  
    Posty: 252
    Pomógł: 3
    Ocena: 7
    halo
    co z odpowiedziom??
  • #8 2639566
    paweliw
    Spec od komputerów  
    Posty: 4914
    Pomógł: 710
    Ocena: 229

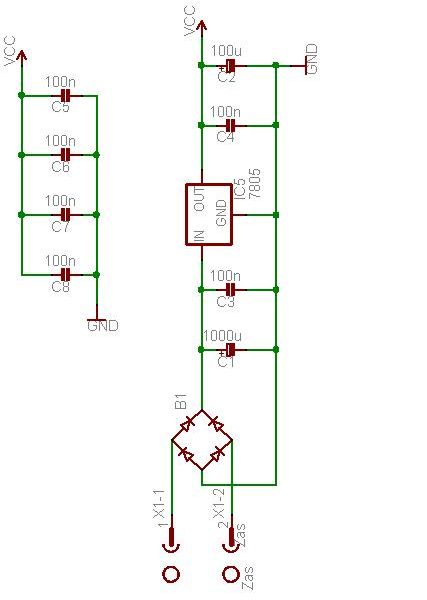

    Przecież to tylko fragment schematu zasilacza 5V ...
  • #9 2641672
    bercow
    Poziom 11  
    Posty: 78
    Pomógł: 1
    Ocena: 14
    Witam!
    Przepraszam że sie podepnę, ale nie chce zakładać nowego postu. Mój problem też dotyczy LED, ale nie na LPT tylko COM. Ma porcie LPT mam LCD 2x16. A dwóch rzeczy raczej nie podepnę. Ma ktoś schemat jak to podpiąć pod COM.
  • #11 2643202
    bercow
    Poziom 11  
    Posty: 78
    Pomógł: 1
    Ocena: 14
    A można tam dodać więcej niż 2 LED-y, no i takie pytanie jak bym wrzucił ten plik do siebie na serwer i dał linka to by było wbrew regulaminowi.
  • #12 2652470
    Ogro
    Poziom 16  
    Posty: 252
    Pomógł: 3
    Ocena: 7
    Oto drugi schemacik na podłączenie 4 diodek. PoZdRaWiAm OGRO
    Załączniki:
    • Sterowanie LED. Podłączenie więcej niż jednej diody. Schemat. Schemat 4 diody.jpg (20.08 KB) Musisz być zalogowany, aby pobrać ten załącznik.
