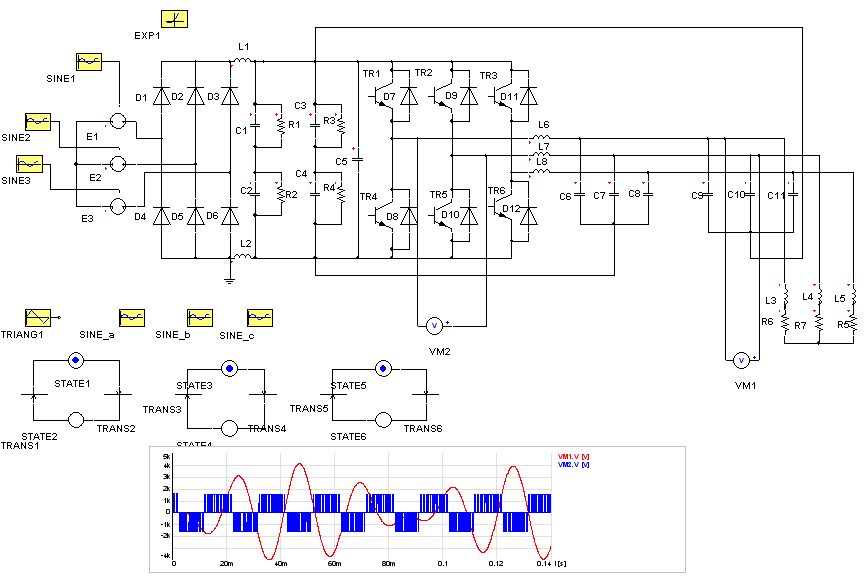

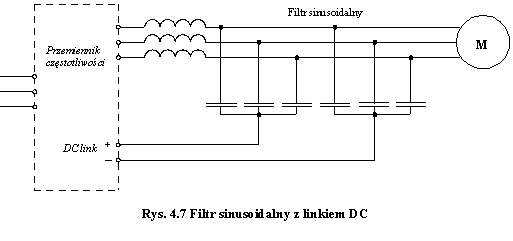

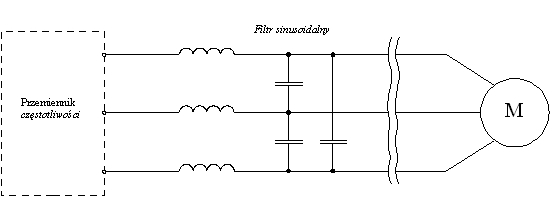

Mam za zadanie wykonać symulację pracy przemiennika częstotliwości, pokazać napięcia i prądy wyjściowe, a później dorzucić na wyjście filtr sinus i pokazać co on daje czyli muszę otrzymać napięcie sinusoidalne. Schemat przemiennika już opracowałem, wszystko ładnie działa, ale mam problem z dołączeniem do niego filtru sinus. Mam schematy kilku prostych filtrów sinus, opartych na elementach LC, ale za cholerę nie wiem jak dobrać te elementy przez co sinusoida jaką otrzymuje jest jakaś nie bardzo. Poniżej przedstawiam jakie przebiegi uzyskałem oraz na jakich schematach filtrów działam. Może mi ktoś wytłumaczyć jak dobrać te wartości elementów LC tak żeby otrzymać ładną sinusoidę? Ja się w tym nie mogę połapać.
