[Altium Designer] Jak wyłączyć warstwę opisu w widoku 3D?

UDMA 23 Sie 2008 19:57 8193 10

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 5467286 23 Sie 2008 19:57

UDMA UDMA

Poziom 16

Posty: 133

Pomógł: 16

Ocena: 2
Autor tematu

Post #1
5467286 23 Sie 2008 19:57

Jak w widoku 3D (klawisz 3) wyłączyć warstwę opisu?
Prezentacja i testy COM Express Type 10 - NANOCOM-ARH z carrier board [sponsorowany]

REKLAMA
#2 5467392 23 Sie 2008 20:29

kranzio kranzio

Poziom 26

Posty: 685

Pomógł: 91

Ocena: 139
Pomocny post? (0)

Post #2
5467392 23 Sie 2008 20:29

Wchodzisz w View/Workspace Panels/Editor i zaznacz PCB3D. Pojawi się boczne okno i tam odznacz Text.
REKLAMA
#3 5468044 23 Sie 2008 23:19

Konto nie istnieje Konto nie istnieje

Konto nie istnieje

Post #3
5468044 23 Sie 2008 23:19

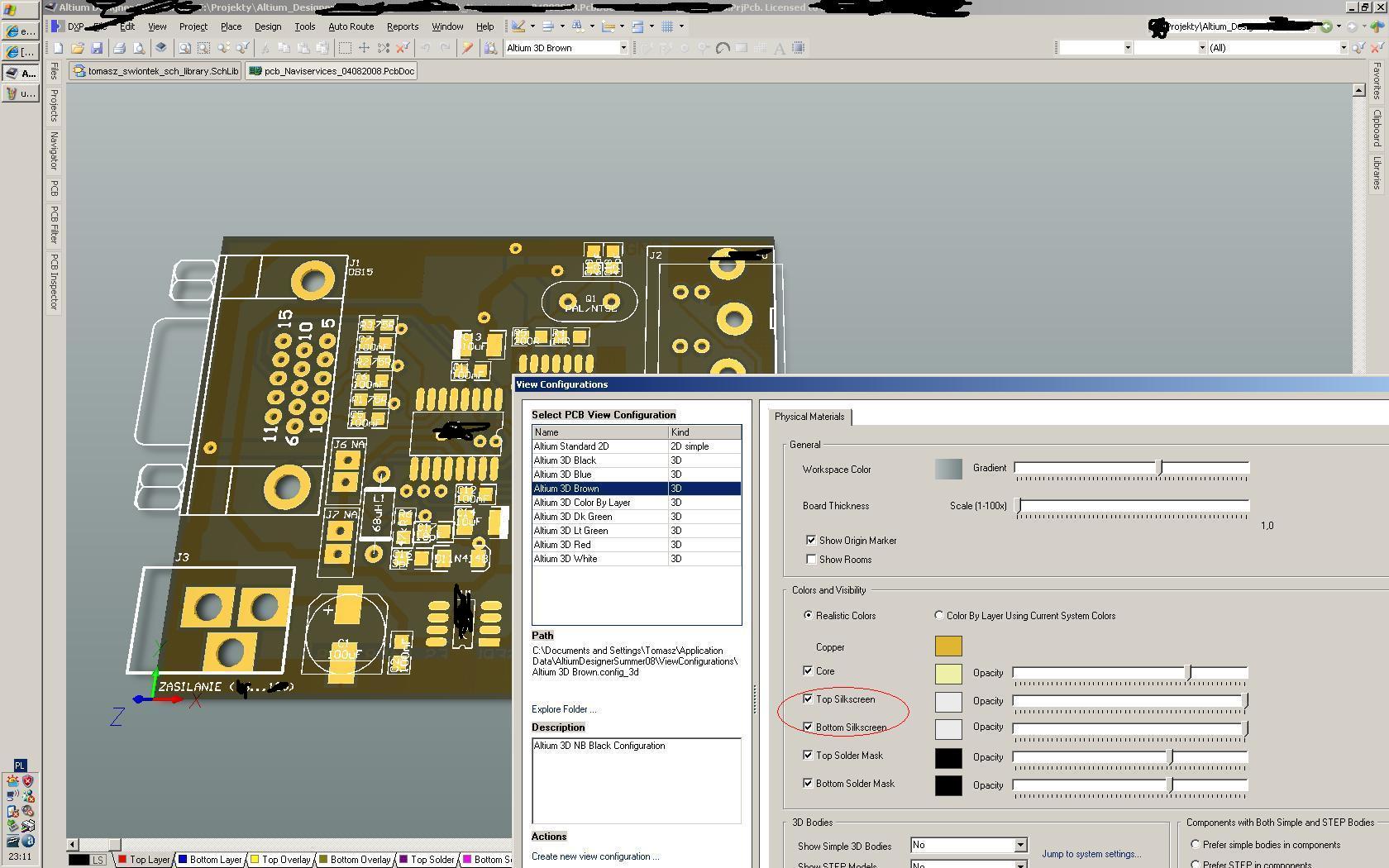

AD w wersji 7, w trybie 3D naciskamy klawisz L i odznaczamy opcję poniżej.

Pozdrawiam.
#4 5641531 17 Paź 2008 19:22

blood dwarf blood dwarf

Poziom 10

Posty: 32

Ocena: 1
Pomocny post? (0)

Post #4
5641531 17 Paź 2008 19:22

Witam

Nie chcę rozpoczynać nowego wątku, bo wydaje mi się, że moje pytanko można podpiąć pod ten.
Mianowicie przełączając na widok 3D (np. Altium 3D brown) nie mogę obracać płytki. Wyświetla się wiadomość: "Action not available in 3D view". Co należy zrobić, by móc obracać płytką ? Na zamieszczonym zdjęciu widzę, że można.

Z góry dzięki za odpowiedź. Pozdrawiam
REKLAMA
#5 5641707 17 Paź 2008 20:08

Konto nie istnieje Konto nie istnieje

Konto nie istnieje

Post #5
5641707 17 Paź 2008 20:08

Obraca się za pomocą myszy, lub innego urządzenia. Trzeba wcisnąć domyślnie chyba shift
Pozdrawiam
REKLAMA
#6 5642285 17 Paź 2008 22:24

blood dwarf blood dwarf

Poziom 10

Posty: 32

Ocena: 1
Pomocny post? (+1)

Post #6
5642285 17 Paź 2008 22:24

Tego jestem świadomy. Tylko że podczas próby obrotu wyskakuje komunikat.
I mam pytanko czy to wina ustawień programu, czy sprzętu ??
Zamieszczam zdjęcie by pokazać o co mi chodzi:

Jeśli ktoś zna przyczynę tego, to byłbym wdzięczny za pomoc
#7 5642353 17 Paź 2008 22:40

Konto nie istnieje Konto nie istnieje

Konto nie istnieje

Post #7
5642353 17 Paź 2008 22:40

a naciskasz lewy czy prawy klawisz, bo obracanie działa na prawym.
Dokładniej shift i prawy
#8 5642749 18 Paź 2008 01:02

blood dwarf blood dwarf

Poziom 10

Posty: 32

Ocena: 1
Pomocny post? (0)

Post #8
5642749 18 Paź 2008 01:02

Dzięki za pomoc. Teraz wszystko działa . Tak bardzo się skupiłem nad tym komunikatem, że nie wpadłem na to by sprawdzić inny klawisz myszki . No ale w końcu wszyscy uczymy się czegoś nowego.
Tak przy okazji polecam programik Kompas-3D do tworzenia obudów w formacie Step. Jeśli oczywiście komuś chce się bawić
#9 6655643 14 Cze 2009 18:57

kafka kafka

Poziom 22

Posty: 662

Ocena: 17
Pomocny post? (0)

Post #9
6655643 14 Cze 2009 18:57

A ja mam takie pytanie. Jak w widoku 3D WŁĄCZYĆ wyświetlanie komponentów? Nacisnałem L, Show Component Bodies i tylko na scalakach dał czarny prostopadłocian. Żadnych rezystorów, kondensatorów etc. Nawet ręcznie dodałem PCB3D model do kondensatora ale i tak go nie wyświetla. Mam wersję 6.8 AD.
#10 6656509 14 Cze 2009 21:36

ploteklotek ploteklotek

Poziom 11

Posty: 37

Pomógł: 1
Pomocny post? (0)

Post #10
6656509 14 Cze 2009 21:36

Musisz dodać 3d body, albo w samej bibliotece z elementem (dodać ciało do footprinta ) , albo bezpośrednio na płytce.
Jeżeli dodałeś "ręcznie PCB3D model do kondensatora" to spróbuj użyć narzędzia Tools -> Legacy Tools -> Legacy 3D View przy otwartym pliku .PCBDOC
#11 6660513 15 Cze 2009 20:52

kafka kafka

Poziom 22

Posty: 662

Ocena: 17
Pomocny post? (0)

Post #11
6660513 15 Cze 2009 20:52

Dobra, zrobiłem inaczej, bo chodziło mi o modele STEP. Upgradowałem sobie altiuma do wersji 6.9 winter. No i łądnie pododawałem modele STEP. Ale teraz mam dwa pytania:

1. Czy mogę mieć dwa modele do tego samego footprinta? W końcu np. rezystory i kondensatory 0603 mają ten sam footprint.

2. Czy da się nałożyć teksturę na model ściągnięty z pliku step? Mam np. obudowe QFP208, ale chciałem żeby na niej było jeszcze logo procudenta i nazwa ukłądu.
