Touch 8 - uniwersalny moduł z ekranem dotykowym

mi_ma 19 Maj 2009 07:04 9305 7
REKLAMA
Zgłoś naruszenie prawa
Odpowiedz Fajne? Ranking DIY | Nowy temat
Powiadamiaj o nowych artykułach
  • Touch 8 - uniwersalny moduł z ekranem dotykowym

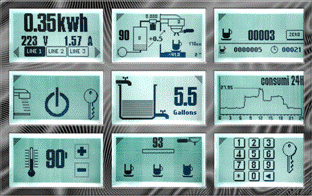

    Alberto Ricci Bitti zbudował ciekawy kontroler z ekranem dotykowym nazwany Touch 8. Ten programowalny kontroler ma możliwość dostosowania go do różnych aplikacji. Urządzenie wykorzystuje moduł integrujący wyświetlacz LCD 3” z dotykowym ekranem i procesorem RISC. Do procesora dołączona jest pokaźna biblioteka mająca za zadanie poradzić sobie z wyświetlaniem grafiki. Urządzenie ponadto zasilane jest napięciem stałym i posiada porty RS485, CAN 2.0B i szeregowy interface TTL, SPI, I2C i standardowe porty wejść/wyjść, aby móc się podłączyć pod każde urządzenie.

    Touch 8 - uniwersalny moduł z ekranem dotykowym
    Touch 8 - uniwersalny moduł z ekranem dotykowym








    Źródło http://www.eurekelettronica.it/prodotti/touch8/intro/touch8.html

    Fajne? Ranking DIY
    O autorze
    mi_ma
    Tłumacz Redaktor  
    Offline
    Specjalizuje się w: elektronika wojskowa
    mi_ma napisał 831 postów o ocenie 815. Mieszka w mieście Wrocław. Jest z nami od 2006 roku.
  • REKLAMA
  • #2 6549156
    Miotacz
    Poziom 11  
    Posty: 24
    Ocena: 1
    Ciekawe co by pokazało, gdyby woda się przelała czyli nalało by się więcej niż jest ustawione:P
  • REKLAMA
  • #3 6549870
    -nobile-
    Poziom 16  
    Posty: 254
    Pomógł: 1
    Ocena: 5
    .. troche glupie pytanie.. po 1 nie jest to w trakcie filmiku podlaczone do urzadzenia po 2 to nie pokazuje stanu napelnienia tylko pozwala sterowac napelnieniem po3 gdyby nawet pokazywalo aktualne napelnienie to by pokazalo max wartosc odnotowana przez czujnik chba ze programiasta by ujął w progranie aby sygnalizowal gdy poziom wody przekroczy jakis maxymalny próg..
  • REKLAMA
  • #4 6549902
    sebazaz
    Poziom 14  
    Posty: 68
    Pomógł: 5
    Ocena: 7
    Ciekawe gdzie i za ile można kupić taki wyświetlacz z nakładka dotykową?
    Może ktoś wie?
  • #5 6549980
    marenc
    Poziom 24  
    Posty: 881
    Pomógł: 37
    Ocena: 5
    TME
    UMSH-8065MD-6T
  • REKLAMA
  • #6 6561228
    tiggerek1982
    Poziom 15  
    Posty: 124
    Pomógł: 6
    Ocena: 15
    UMSH-8065MD-6T Wyświetlacz graf. TFT 3,5'' RGB 320x240 LED panel dot. 179zl netto. odstrasza cena ;/

    w tej cenie polecam ART LCD 240x128 WHITE/BLUE (LED) TOSHIBA T6963 = 150 zł (brutto)
    trzeba szukać na allegro :)
    do tego nakładka z ekranem dotykowym kosztuje w tej samej firmie niecałe 50zł. (brutto)

    lub jeśli chce się zaoszczędzić to jest u nich wyświetlacz 128x64 ze sterownikiem KSO108 (nawet w bascomie obsługa to kilka linijek) za ok 50zł i bardzo ładnie pasuje do tego ekranik dotykowy z telefonu SE p900
    jakiś czas temu kupowałem po 20 zł.

    oto jak wyszło mi to połączenie:




    pozdrawiam
  • #8 6566468
    Rychuu
    Poziom 21  
    Posty: 618
    Pomógł: 20
    Ocena: 44
    Posiadam dwie sztuki wyswietlaczy LTV350QV-F0A z warstwami dotykowymi, wyporowadzenia jak w LTV350QV-F04 a te maja podbny pinout jak np wyzej podany TFP305MWQVGAHBE-01 .
    Patrzac na projekt Touch 8 zastanawiam sie czy byla by mozliwosc sterowania np 10 przekaznikami? Ma ktos jakies schematy tego?


    LTV350QV-F0A informacje ogolne - http://lcd.eechain.com/datasheet_detail.asp?bg_key=A&sk_nub=LTV350QV-F0A
    LTV350QV-F04 datasheet - http://www.datasheet4u.com/download.php?id=611938
    LTV350QV ?? Protel - http://www.rtlcd.com/zhiliao/lcd/LTV350QV.pdf
    TFP305MWQVGAHBE-01 datasheet - http://www.pliki.jm.pl/karty/TFP305MWQVGAHBE-01.pdf
