Radiostacja DRACENA Z.R.K. 1989 - poszukiwanie dokumentacji i informacji

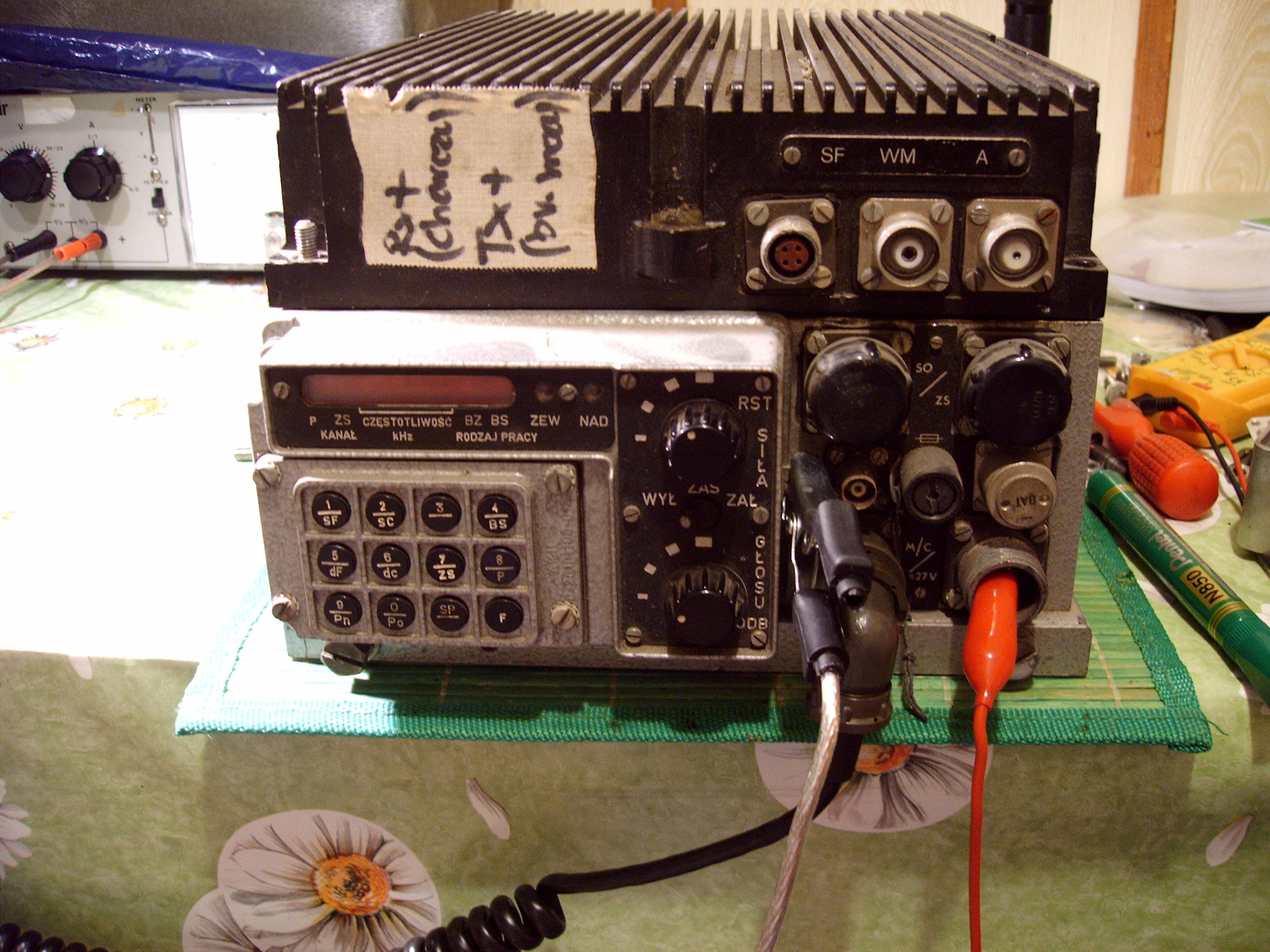

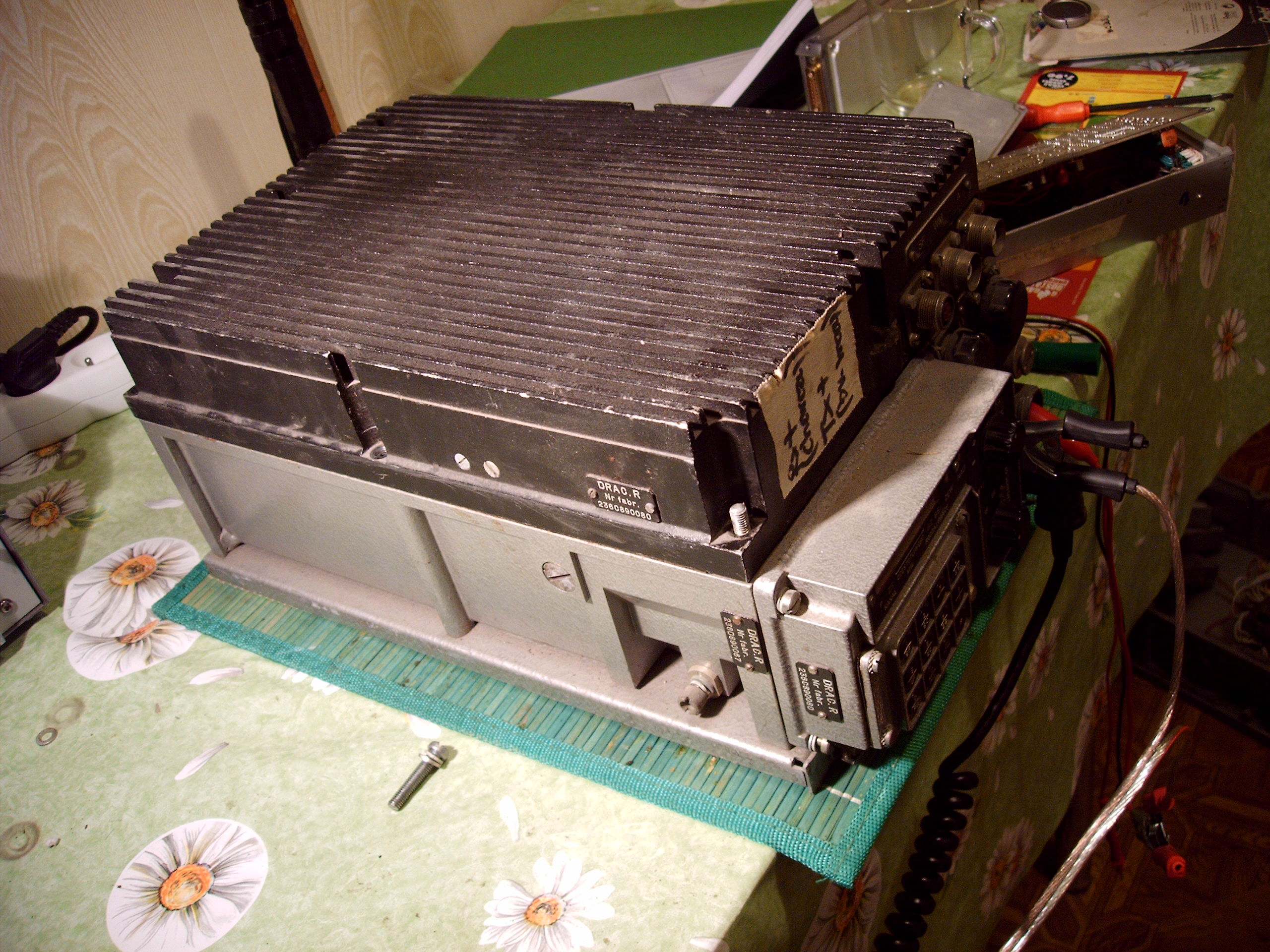

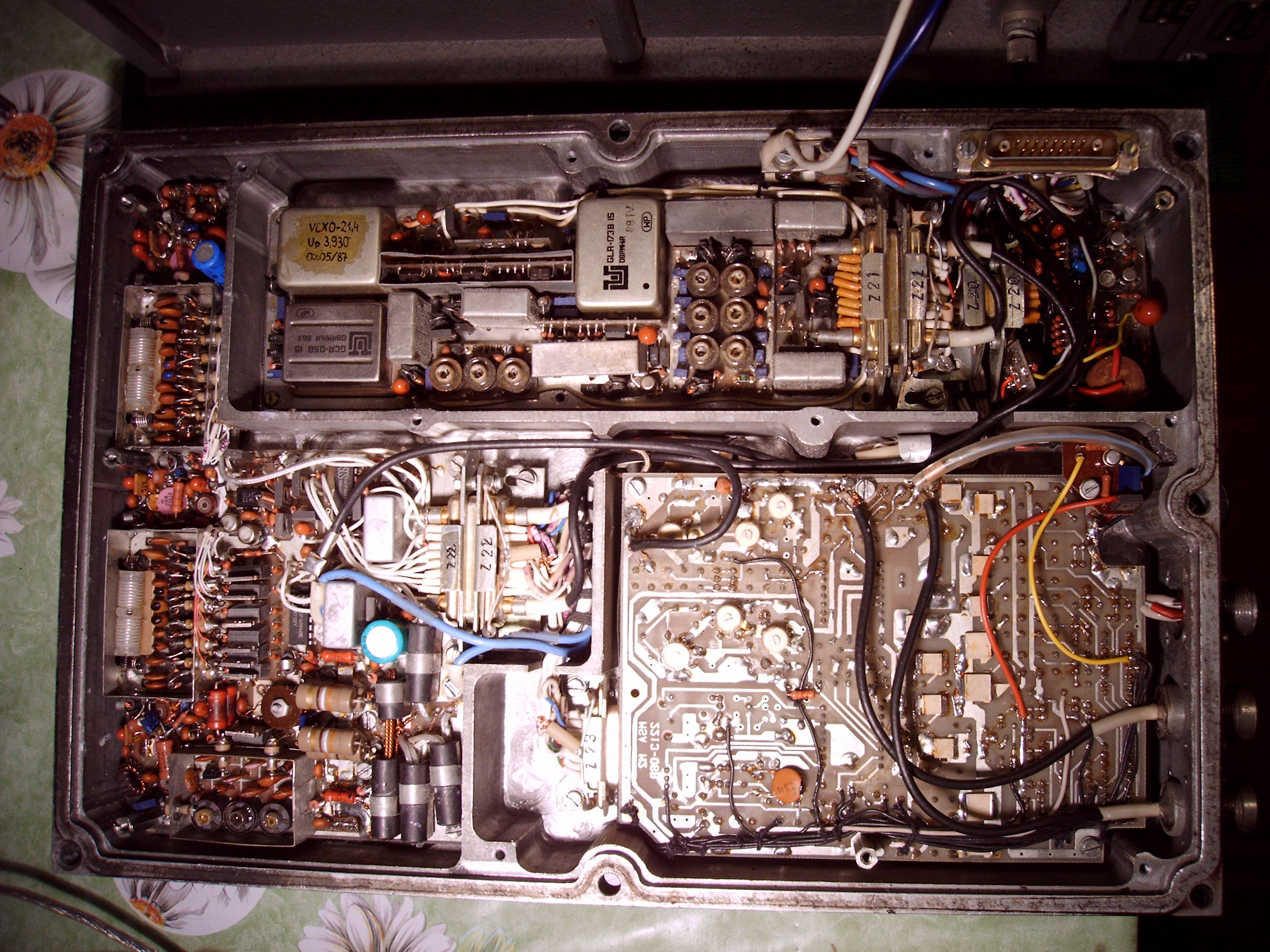

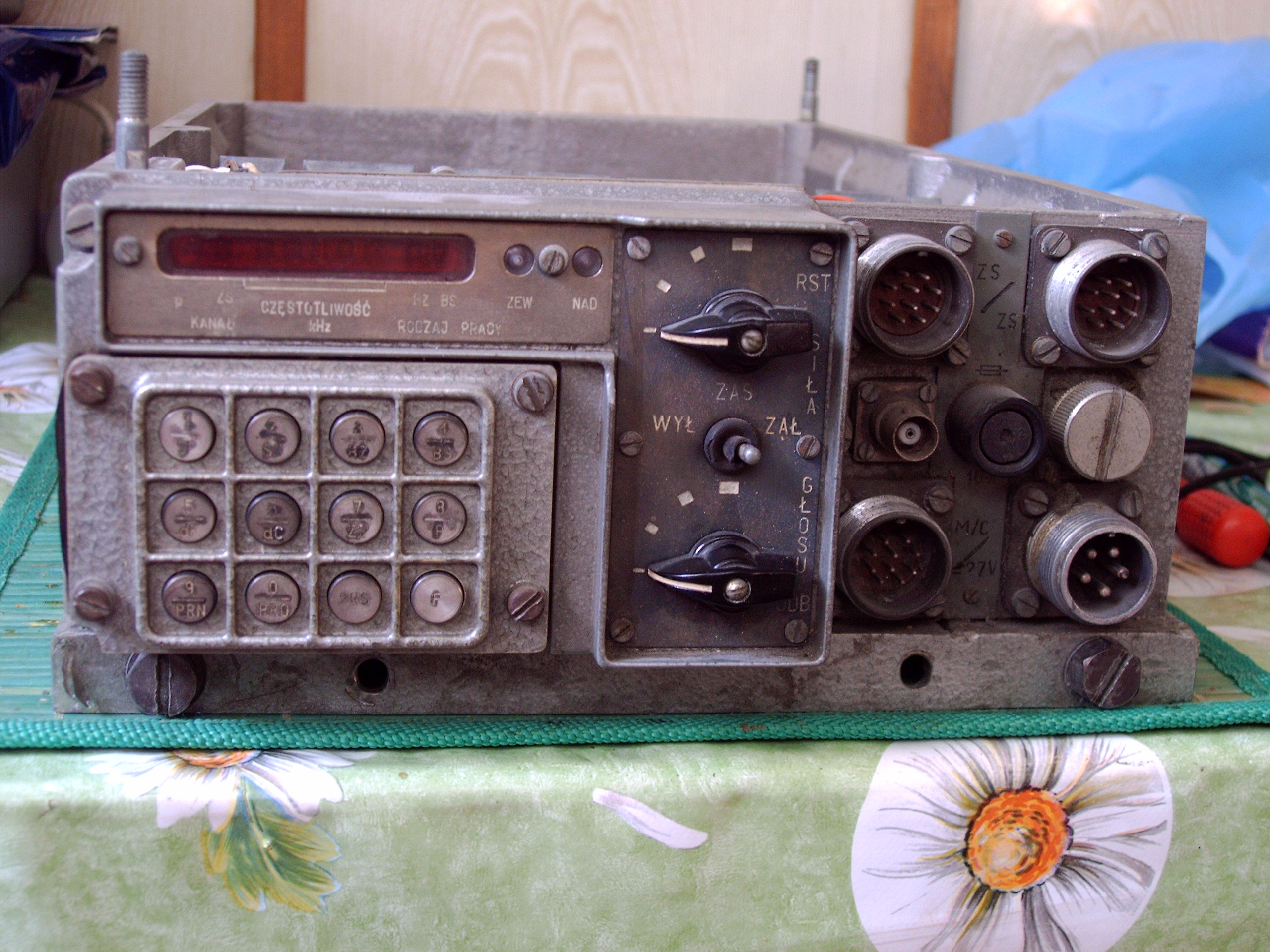

W załączeniu kilka fotek wojskowej radiostacji przewoźno-stacjonarnej DRACENA, która nigdy nie wyszła poza etap krótkiej serii próbnej (około 20 sztuk). Wojsko nie wzięło ani jednej sztuki, chłopaki z Kasprzaka sami je testowali. Radio powstawało równolegle z Tuberozą 2, widoczny na zdjęciach egzemplarz pochodzi z roku 1989 i stanowi eksponat w powstającym Muzeum Łączności w Łosicach. Jak by ktoś wiedział coś więcej na jej temat, niech napisze. Nie mamy do niej jakiejkolwiek dokumentacji, nie licząc dokumentacji do pokrewnej radiostacji plecakowej TUBEROZA 2.
Opis modułów:

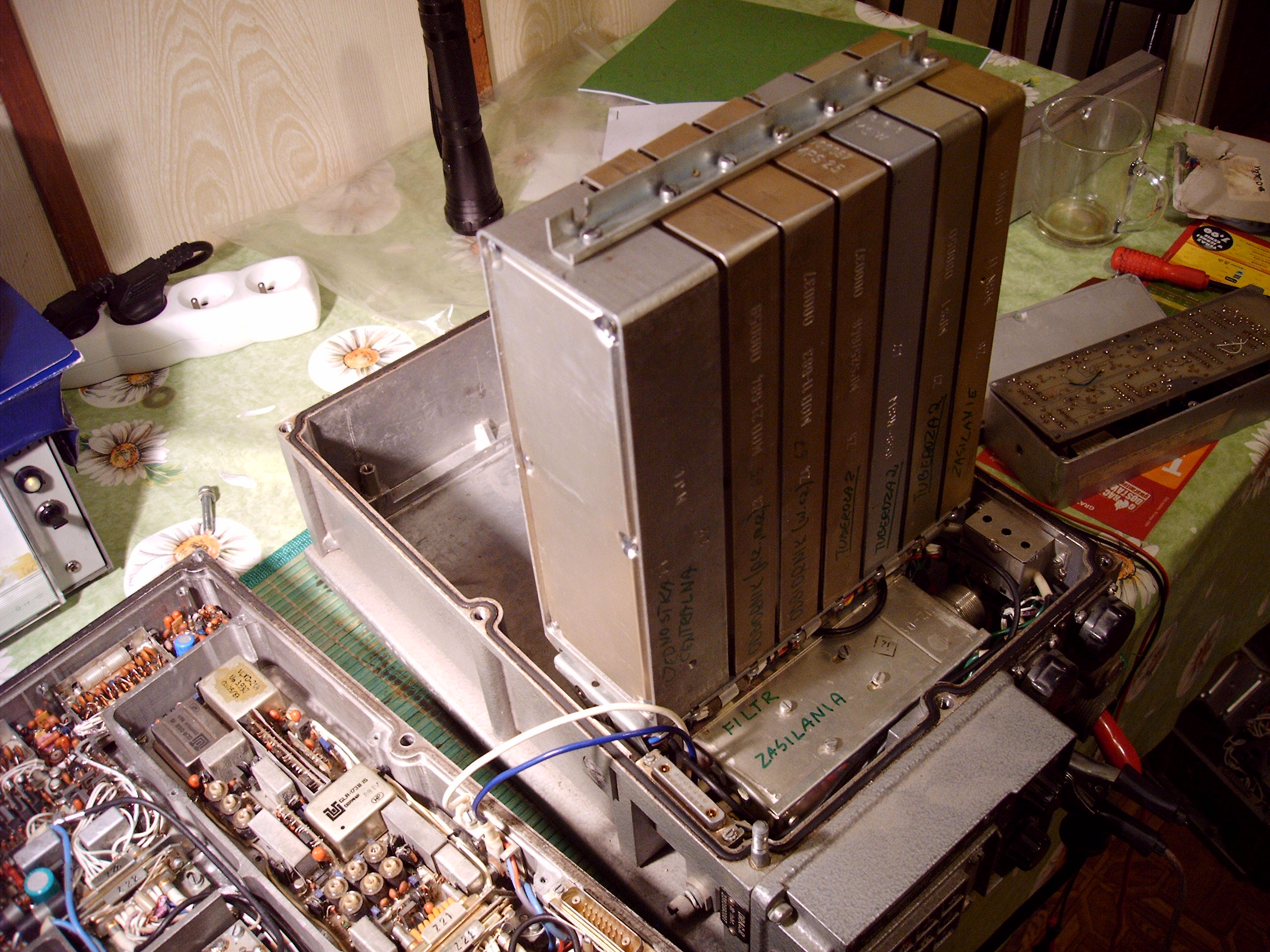

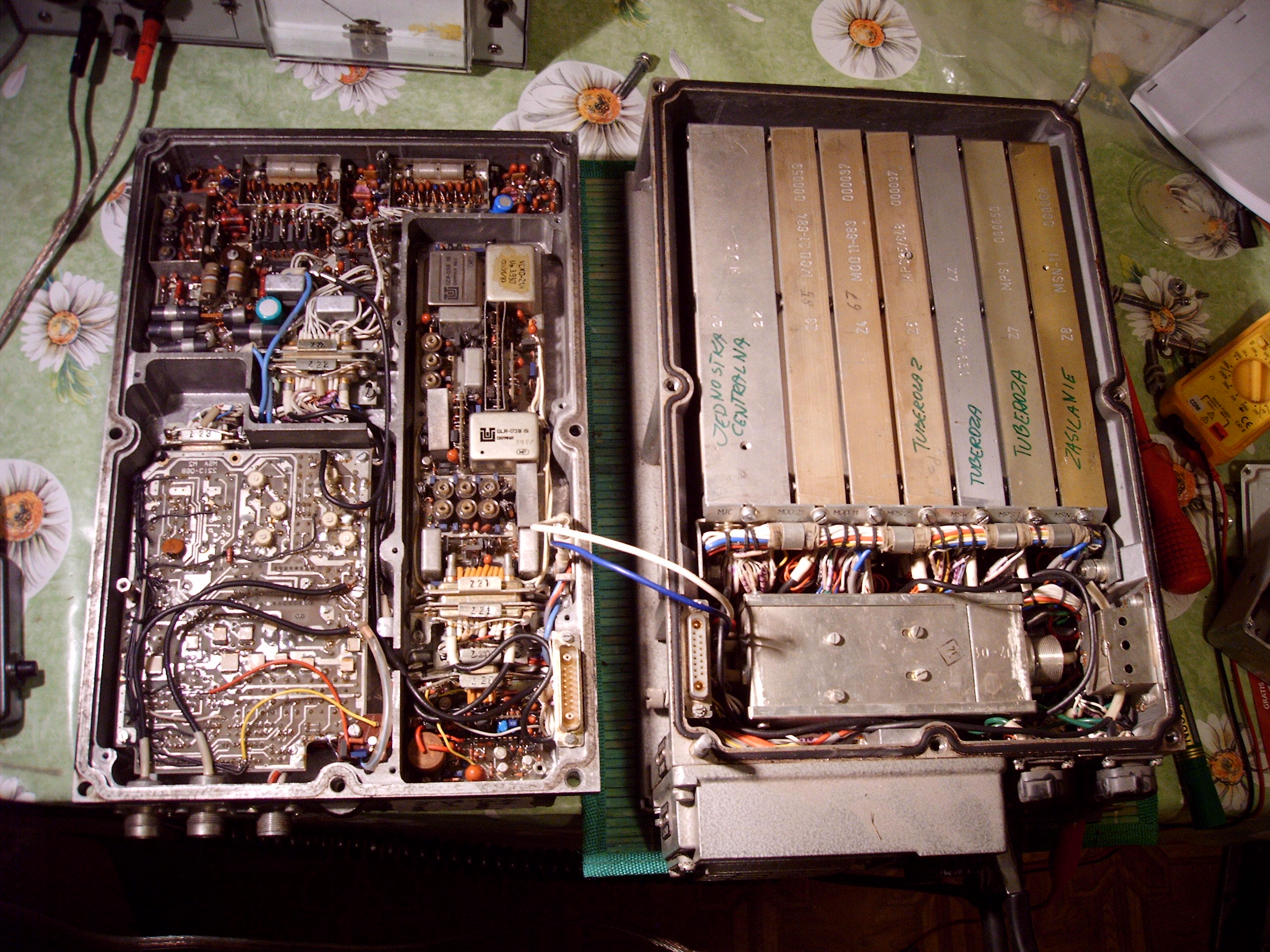

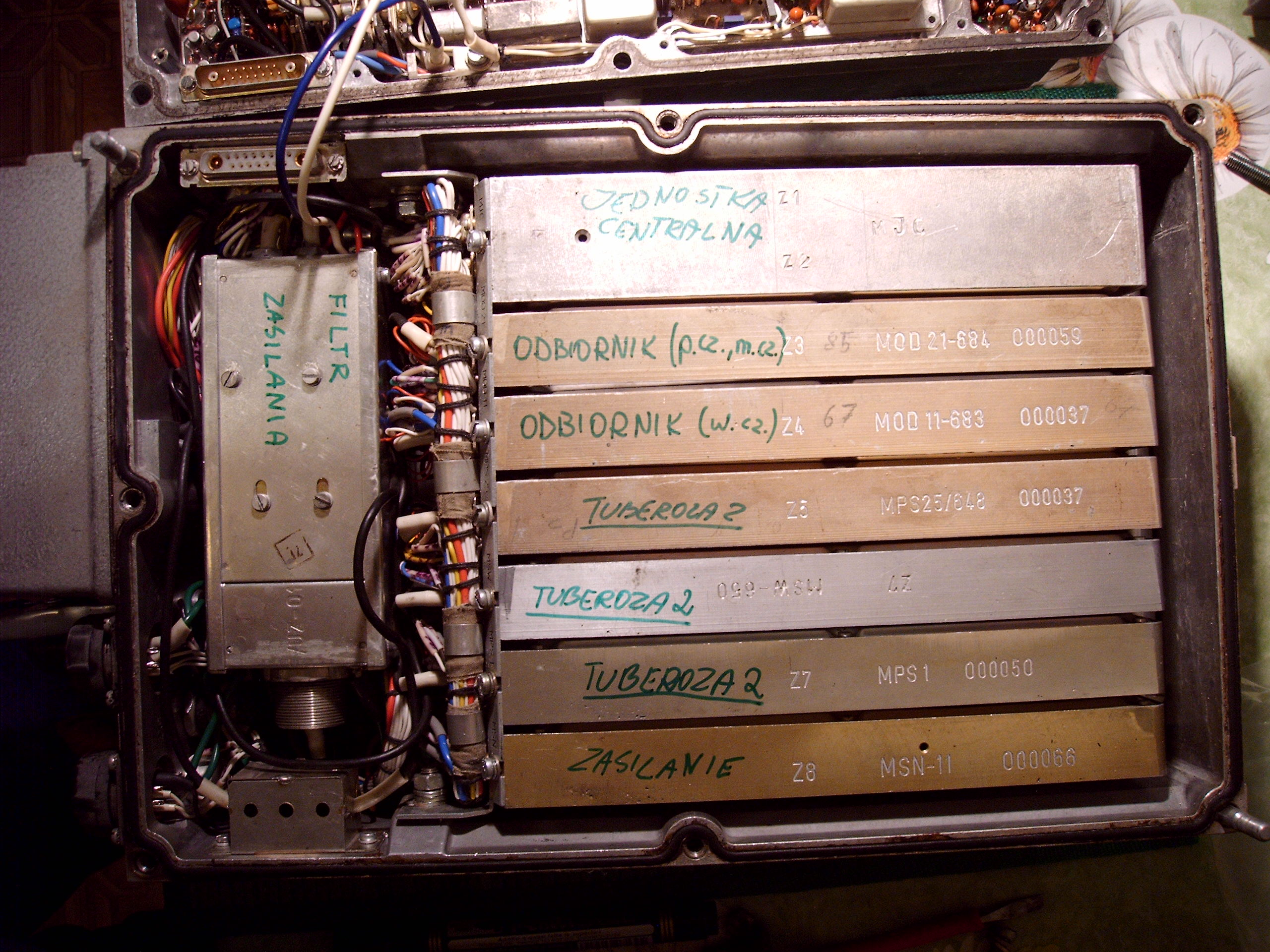

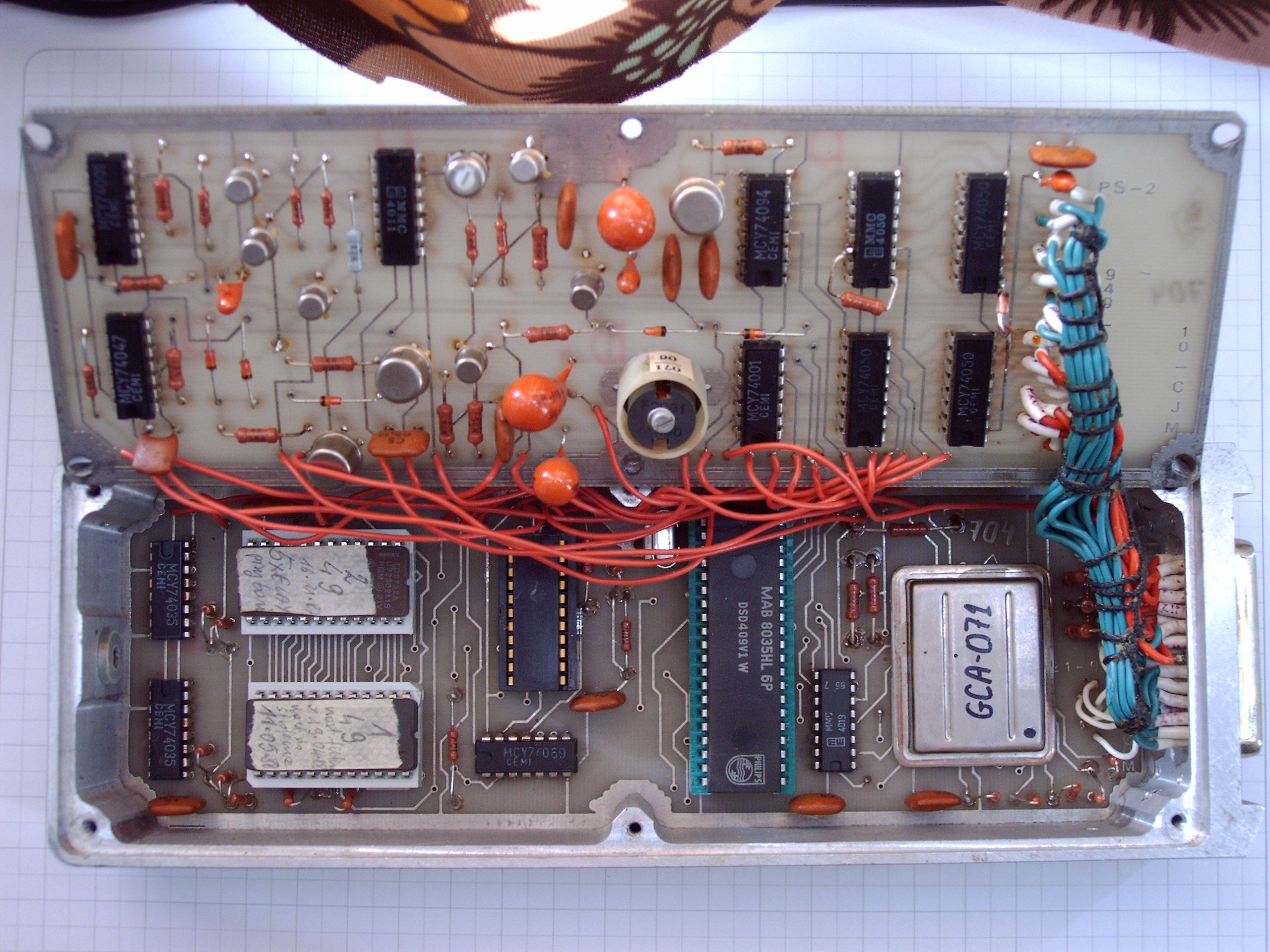

MJC - Moduł Jednostki Centralnej

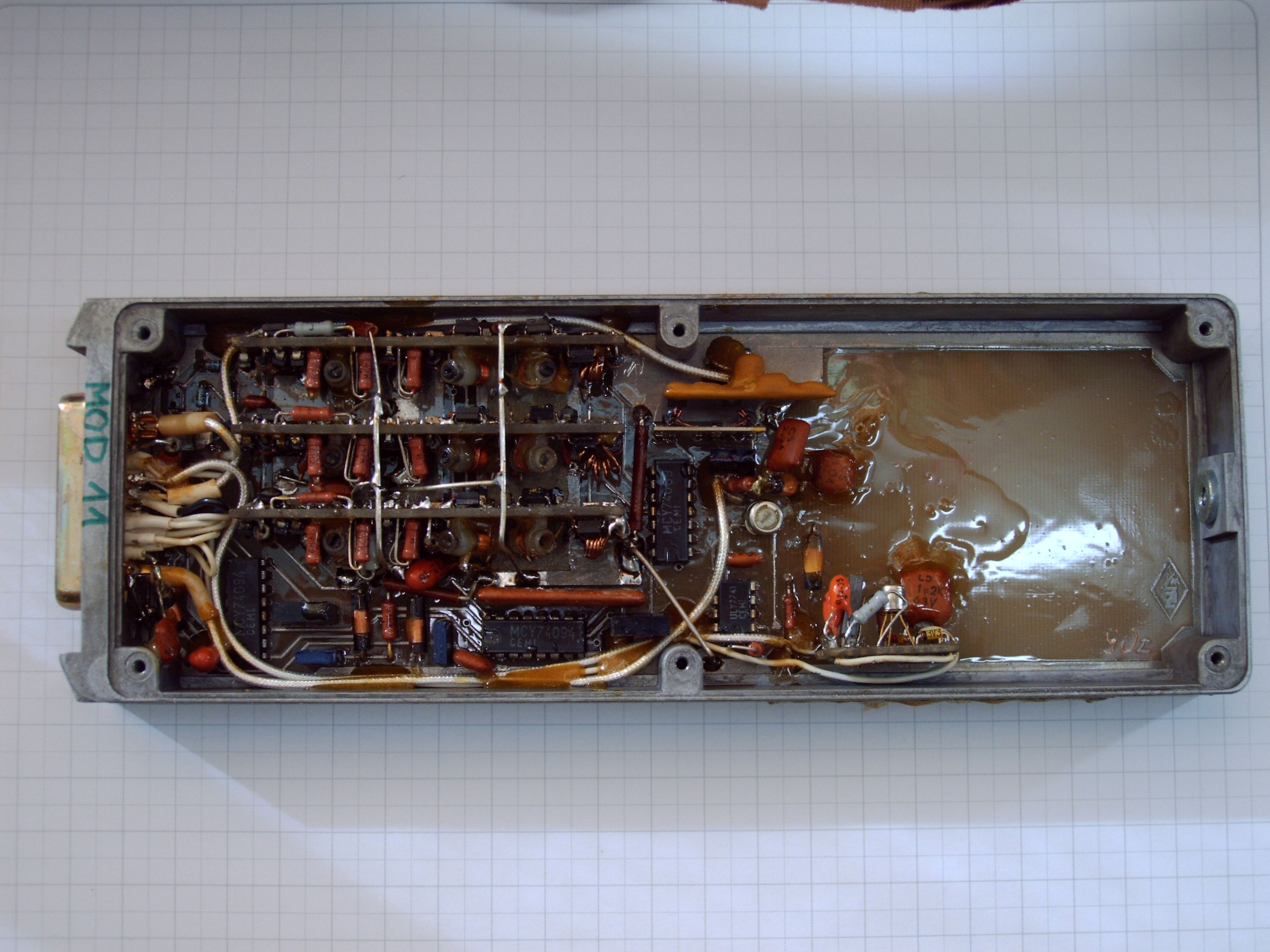

MOD11 - Moduł ODbiornika, część w.cz (przestrajane filtry pasmowe, przedwzmacniacz w.cz., pierwszy mieszacz)

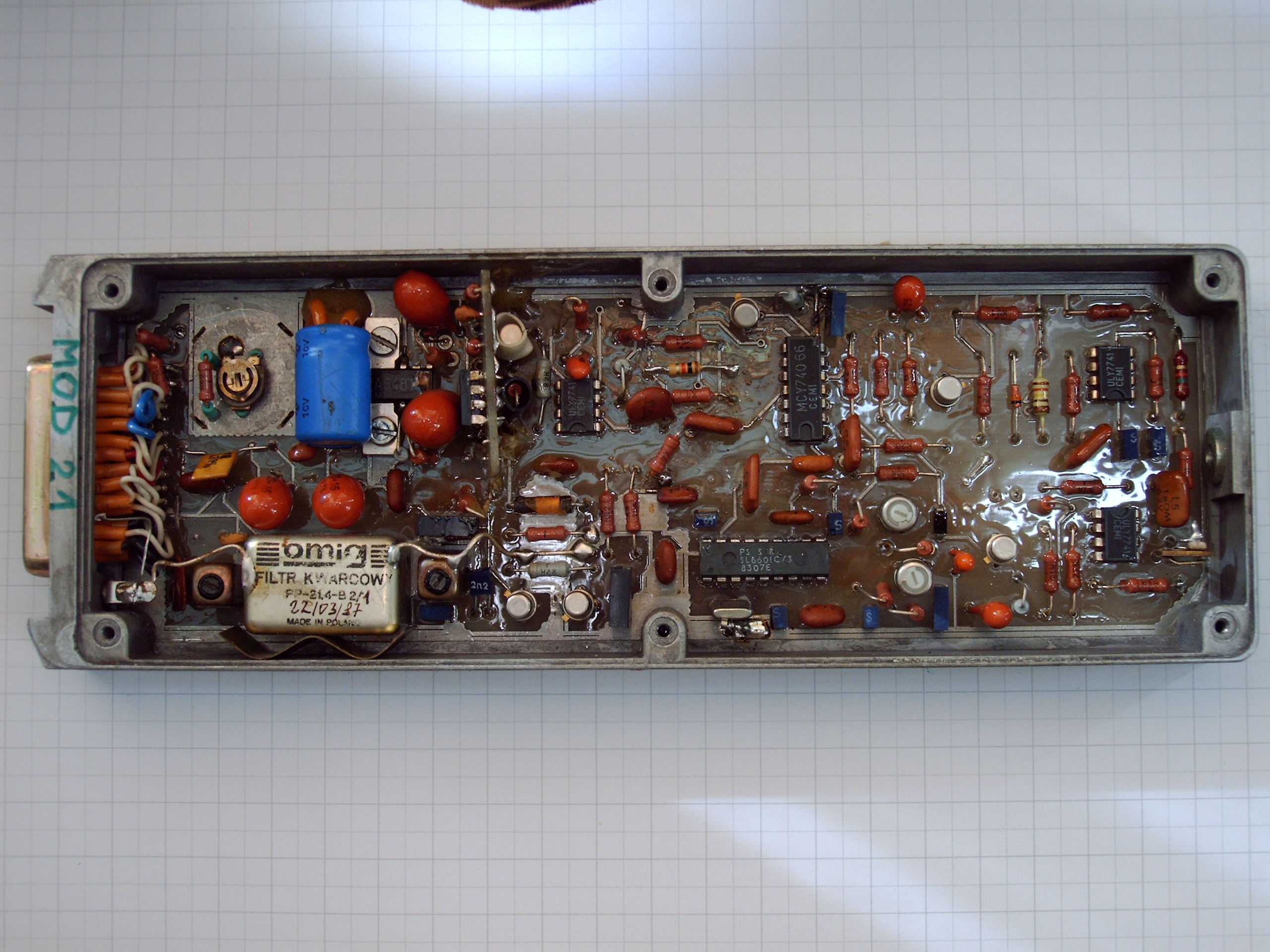

MOD21 - Moduł ODbiornika, część p.cz. i m.cz.

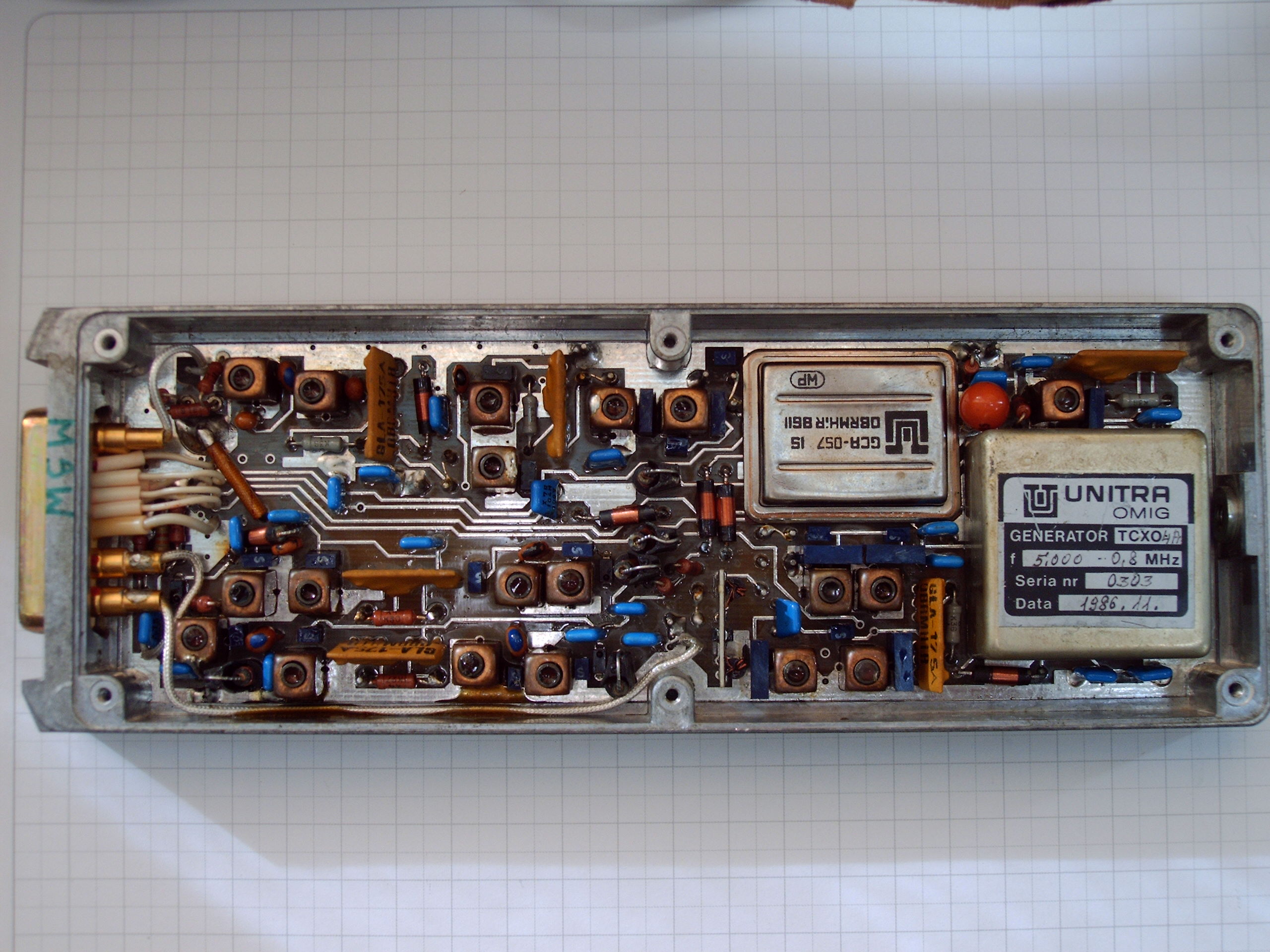

MSW - Moduł Sygnałów Wzorcowych. Z geberatora 5 MHz uzyskiwało się na jego wyjściu szereg sygnałów wzorcowych niezbędnych do pracy poszczególnych bloków.

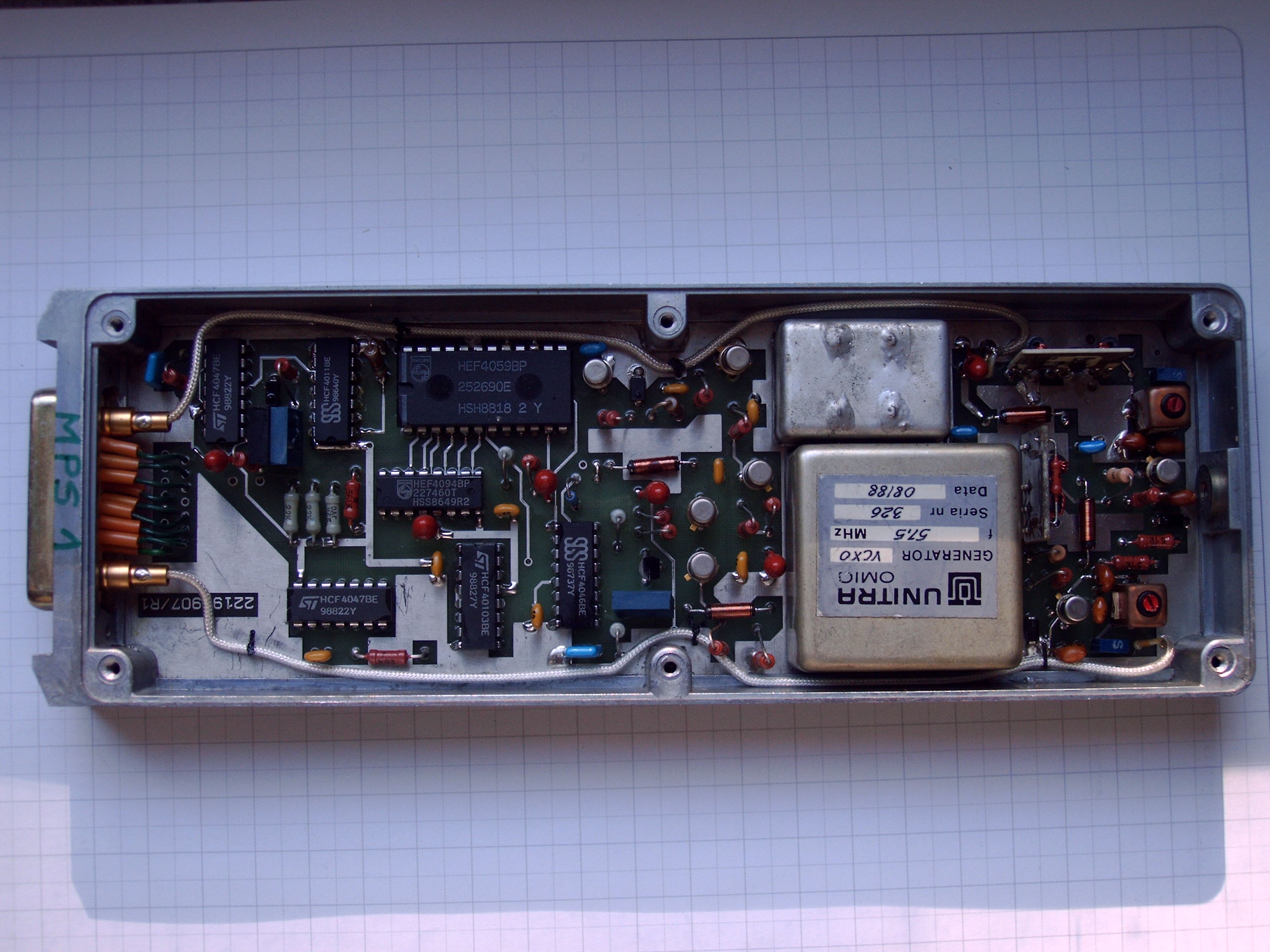

MPS1 - Moduł Syntezy, dzięki niemu uzyskiwało się siatkę częstotliwości pracy co 1 kHz.

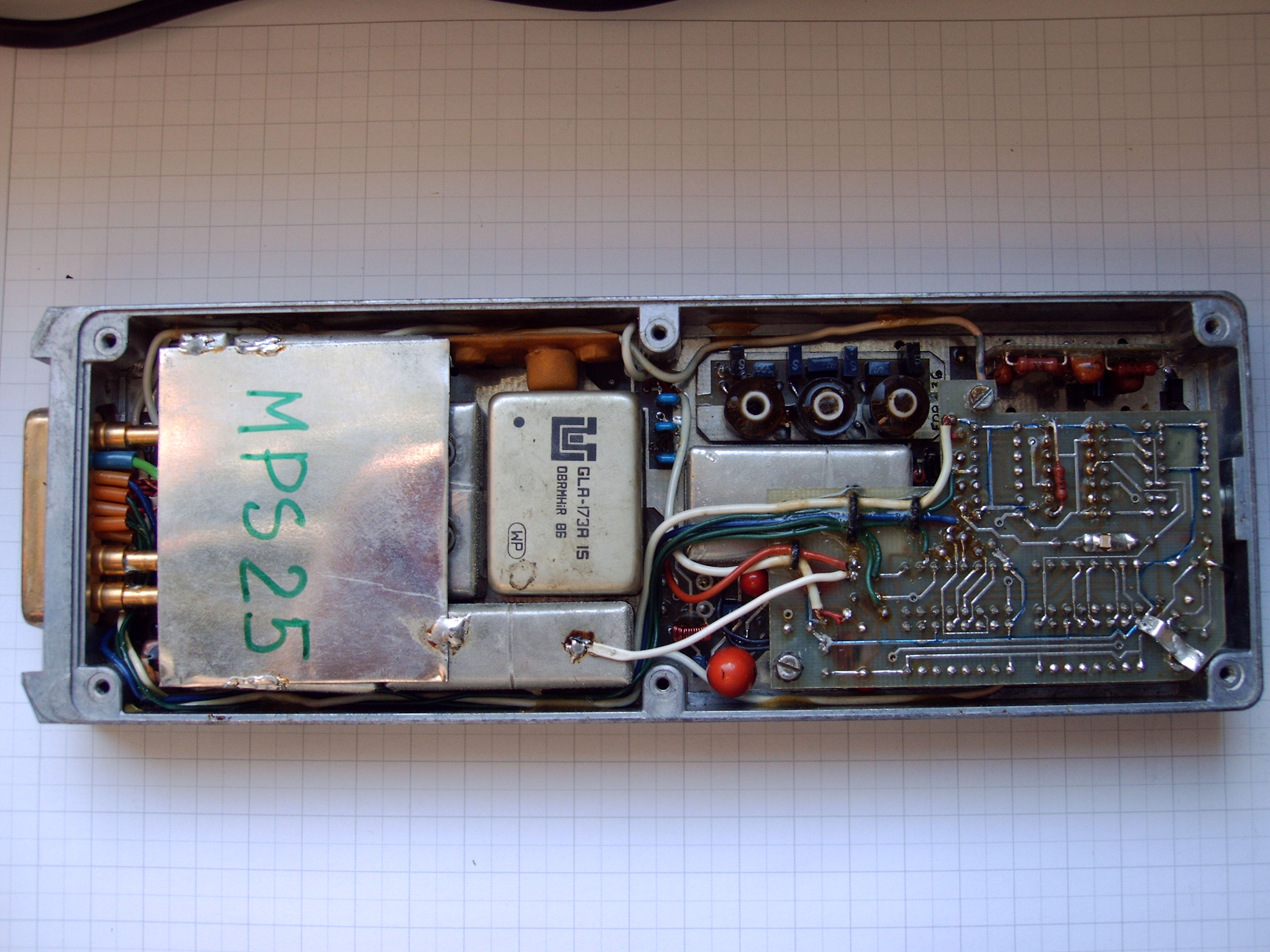

MPS25 - Moduł Syntezy, dawał siatkę częstotliwości co 25 kHz, po zmieszaniu z sygnałem z MPS1 dawał ostatecznie sygnał heterodyny z siatką 1 kHz.

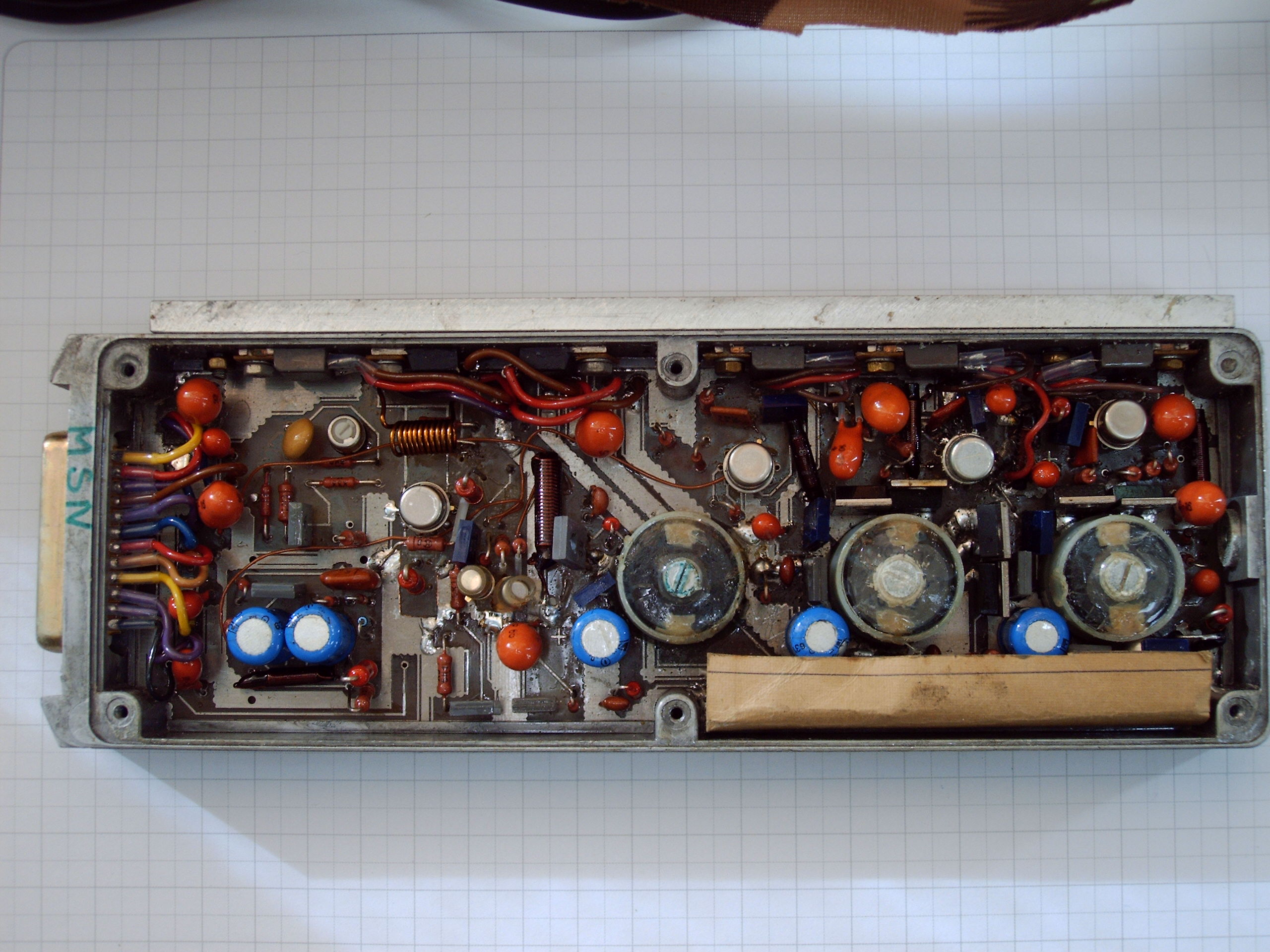

MSN - Moduł Stabilizatorów Napięć.

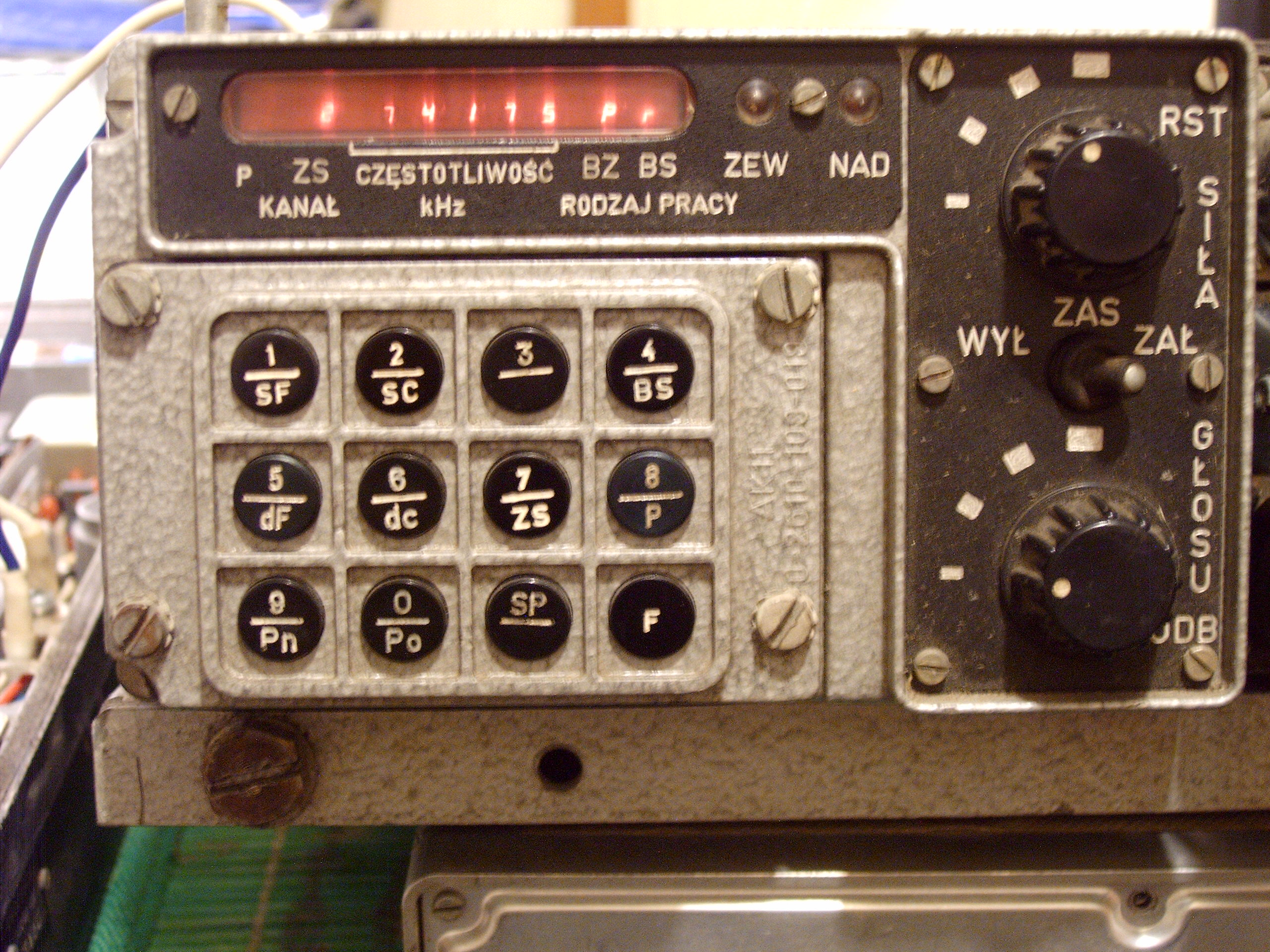

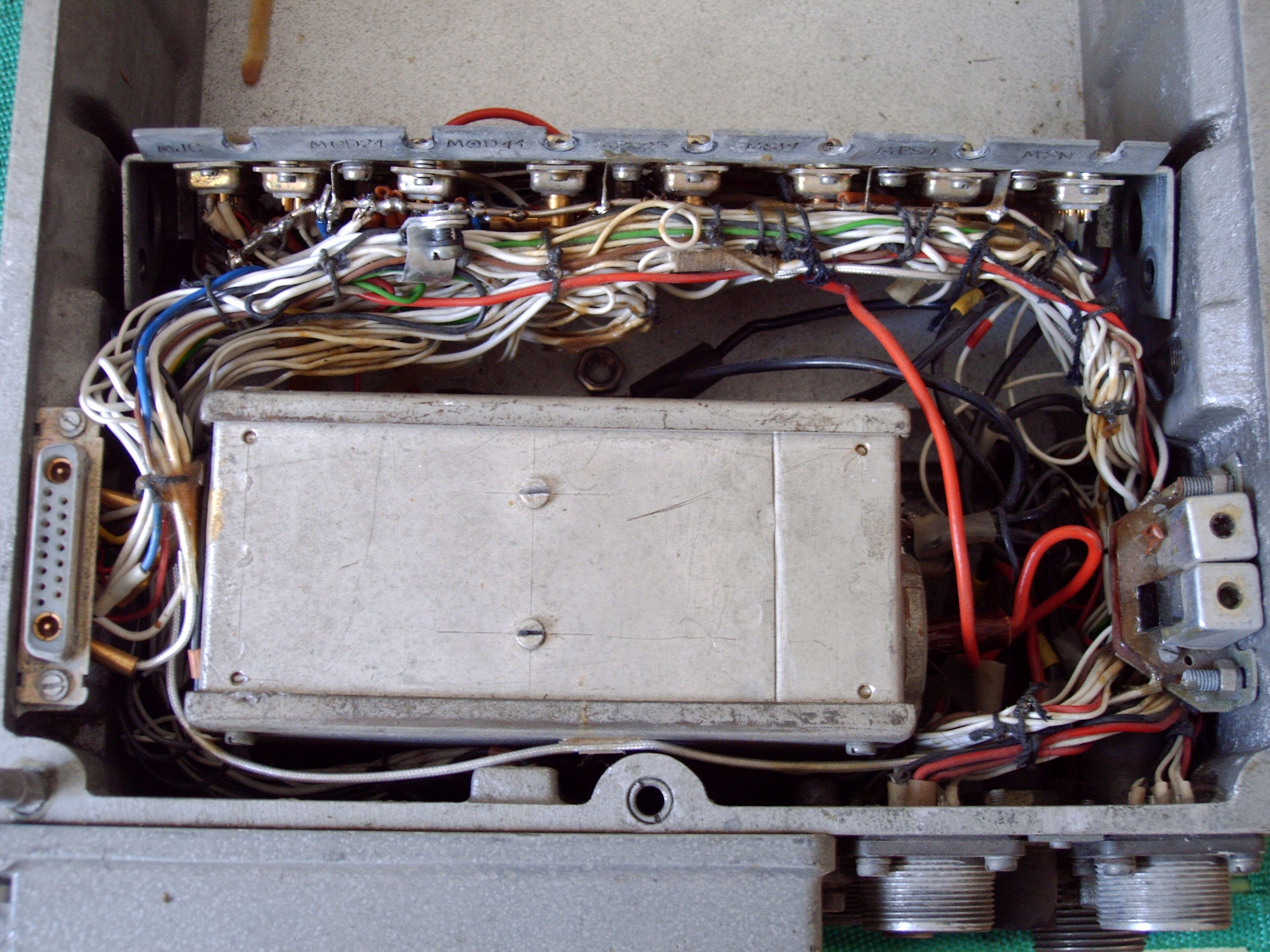

Ostatnie dwa zdjęcia przedstawiają egzemplarz prawdopodobnie złożony w Kasprzaku jako jeden z pierwszych tej radiostacji. Warto zwrócić uwagę na dosyć "amatorskie" wykonanie, gdyż na nim to dokonywano wszelkich testów i modyfikacji. Stąd bezładna plątanina kabelków, doklejane "na piechotę" submoduły ... Widać też różnicę w płycie czołowej, gdzie zamiast potencjometrów zastosowano przełączniki oraz metalowe przyciski klawiatury.






Mam też wartą rozważenia propozycję - z uwagi na chwilowy brak możliwości zaprezentowania zbiorów Muzeum na wystawie stałej, może warto by te zbiory udostępnić poprzez Forum, ale raczej na ogólnodostępnym? A może warto utworzyć osobny dział "Radiotechnika Muzeum"? Proszę o opinie zarówno Użytkowników jak i Moderatorów.

Moderowany przez c2h5oh:

Na prośbę autora tematu, przenoszę do "Elektronika Retro".

Witam.
Wiesz może na jakim paśmie chodziła ?
Ciekawe ile sztuk się zachowało do dnia dzisiejszego.

Chodziła tak samo jak TUBEROZA-2 czyli 30 - 80 MHz. Kilka sztuk jest w rękach kolekcjonerów w Polsce.

No to tylko pozazdrościć takiego eksponatu, ciekawe czy działają.
Apropo tego co pisałeś odnośnie dokumentacji : Pytałeś osobę co to konstruowała lub firmę ( może jakieś dokumentacje się zachowały )
Możesz jeszcze zaapelować do edusatu jest taki program krótkofalowiec co niedziele, może wtedy ktoś się odezwie.

Niestety, wczoraj zmarł Henryk SP6ARR, twórca programu "Krótkofalowcy-BIS".

Co do dokumentacji - całą wykupił od syndyka jakiś rolnik z pod Warszawy na wyściółkę w oborach dla bydła. Do tej pory już śladu po niej nie ma.

Prezentowana na zdjęciach Dracena jest, nazwijmy to, "sprawna inaczej". Niby się włącza, niby można ją zaprogramować, ale odbiór ma bardzo kiepski i całkiem nie działa nadajnik. Z uwagi na stopień skomplikowania konstrukcji, raczej nie podejmiemy się naprawy.

należałoby odszukać pracowników kasprzaka, którzy przy tym majstrowali. i tyle

Witam ! Jeżeli nawet ktoś przy tym majstrował to ma zakaz udzielania informacji. Te grupy ludzi miały kaganiec na ustach "zadrutowany" przysięgą wojskową dodatkowo i nie sądzę żeby ktoś chciał rozmawiać. Natomiast co do naprawy nadajnika to sprawdził bym schemat końcówki mocy ( na oko) i woltomierz czy wszędzie napięcia dochodzą , bo przyczyna może być prozaiczna.- hi Pozdrawiam ! SP3SUZ

Dodano po 6 [minuty]:

Aha ! Zbyszek! Zadzwoń do Radmora ! Tam jest za dużo elementów od Nich wewnątrz tych modułów. W programowaniu jednostek centralnych i temu podobnych to właśnie Radmor się specjalizował. A cewki we wzmacniaczu modulacyjnym to wypisz wymaluj FM 3001 lub 3011. Czyli że Oni mogą " coś" wiedzieć a być może mają dokumentację. Dzwoń! - jak zgadłem to MEWA moja !!! - hi

Z tą tajemnica wojskową to nie do końca jest tak. Sam kiedyś miałem kwit z zachowaniem tajemnicy wojskowej ale jest tam jak wół "Ludowe Wojsko Polskie" lub "prace na rzecz Dowództwa Wojsk Radiotechnicznych Układu Warszawskiego". Jedna jak i druga "firma" już nie istnieje, a nie podpisywałem tajemnicy wojskowej wobec Dowództwa NATO.... Oprócz tego dokumenty i tak "poszły do młyna' a nie sądzę by Archiwum Moskiewskie zgodziło się cokolwiek ujawnić.
Jest jeszcze jedno miejsce,gdzie jest kompletna dokumentacja DRACENY, ale wyciągnąć cokolwiek z "tego miejsca" jest jeszcze trudniej niż z Moskwy...
No i Książeczka Wojskowa: Siły Zbrojne Polskiej Rzeczypospolitej Ludowej - jakoś termin dziś nie spotykany.

Osobiście znam jednego z twórców DRACENY, jest aktywnym krótkofalowcem, nawet członkiem SPDXC, ciekaw jestem czy będzie chciał na ten temat rozmawiać. Odszedł z Kasprzaka chyba w 1990 roku.

Irku, a może namówił byś tego Kolegę do napisania kilku zdań na temat Draceny? Ot taką krótką historię dla potomności i ku pamięci jej twórców.

Jak go spotkam to postaram się nie zapomnieć. Nie widzieliśmy się ze 7 lat chyba....

do nie zachowania tajemnicy wojskowej (bo było się zobowiązanym do niej tylko w LWP) podchodziłbym ostrożnie. przecież do dziś używamy urządzeń i obiektów wojskowych zakupionych lub zbudowanych w tamtych czasach. do tej pory obowiązują również niektóre instrukcje. oczywiście jest ich z dnia na dzień coraz mniej. jakiś czas temu byłem przewodniczącym komisji w jednostce wojskowej mającej na celu przeklasyfikowanie dokumentacji technicznej i innych dokumentów. nie wszystkie otrzymały status "JAWNE". większość otrzymała klauzulę "ZASTRZEŻONE", ale były i takie, które otrzymały "POUFNE". są również dokumenty używane do chwili obecnej o wyższych klauzulach.
ale skoro radiostacja nie weszła do użytku w wojsku, a prace nad nią prowadzone były w czasie pracy nad TUBERAZĄ to pewnie już nie obowiązuje tajemnica wojskowa.
