Eagle 6.3 Light - Edytor elementów - inny pierwszy pad

Chciałem sobie zrobić element ze specyficznym pierwszym padem, jest to jednoznaczna metoda zwiększająca czytelność PCB przy montażu. Niestety, nie dałem rady, niby w ustawieniach zaznaczam first pad na square (obudowa z dwoma rzędami padów long), jednak nic to nie daje. Pewnie czegoś tam nie nacisnąłem znowu, poproszę o wsparcie

Jak zwykle odpowiedź jest prosta

Jeżeli po zaznaczeniu w DRC/Shapes/First na square nie następuje zmiana, to należy sprawdzić w edytorze bibliotek danego elementu czy jest ustawiona opcja przy pierwszym padzie.

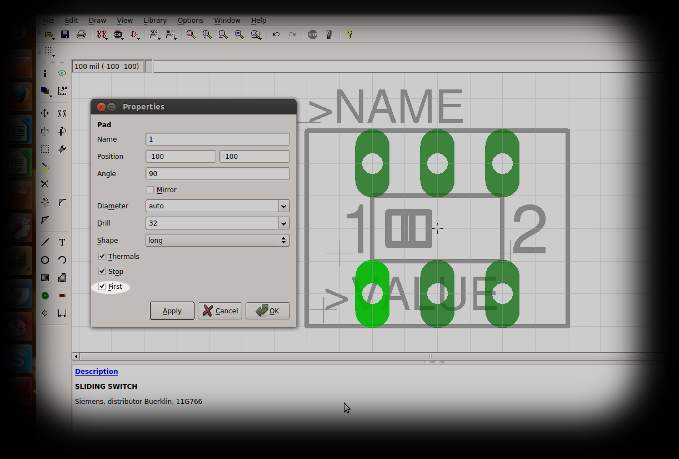

Po zaznaczeniu opcji First, przy pierwszym padzie, po odświeżeniu bibliotek dostajemy to co poniżej

No właśnie to mi nie działa. Ustawiam w DRC pierwszy pad np. na square, element biblioteczny w zasadzie nie powinien w tym wypadku odgrywać roli, jak rozumiem, ustawienie w DRC powinno zmienić 1 pin globalnie. Po zmianie 1 pinu w elemencie też nie mam żadnej reakcji. Natomiast mogę zmienić w DRC dwa wyższe ustawienia kształtu padów: na top i bottom - w tym wypadku widać zmianę.

Jak pisałem wyżej, po wykonaniu zmian w bibliotece, musisz je odświeżyć.
Na pasku zadań w edytorze schematów, lub edytorze płytek wybierasz Library/Update... dla tej zmienianej, lub Library/Update all dla wszystkich jak leci.

Nie możesz zmieniać globalnie pierwszego padu, jeżeli w jego bibliotece nie ma zaznaczonej takiej opcji jak pokazałem wcześniej.

Nie zawsze zmiana wszystkich pierwszych padów w każdej obudowie jest wskazana, dlatego istnieje ta dodatkowa opcja w edytorze bibliotek.

Obie opcje odświeżania bibliotek robiłem, jak podczas każdej zmiany w elementach bibliotecznych. Przy ustawionym 1 padzie w obudowie elementu oraz włączonej opcji pierwszego pad'a w DRC nie mam niestety reakcji.

Jeżeli dalej masz coś nie tak, to przedstaw na obrazkach dokładne zrzuty operacji jakie robisz.
Może wtedy dojdziemy gdzie tkwi błąd.

Bohaterem kreskówki będzie switch bistabilny

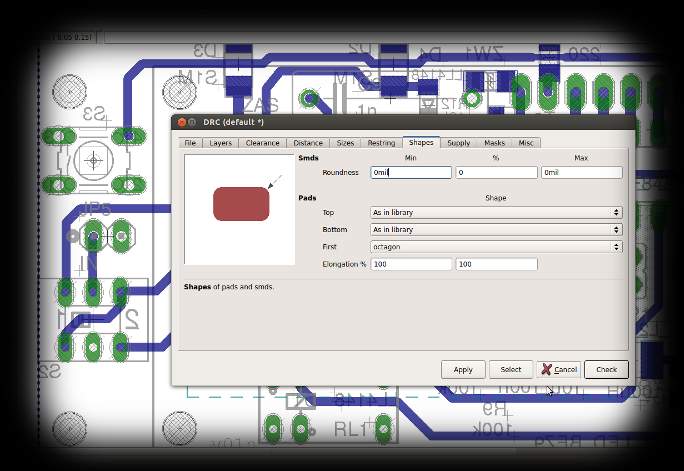

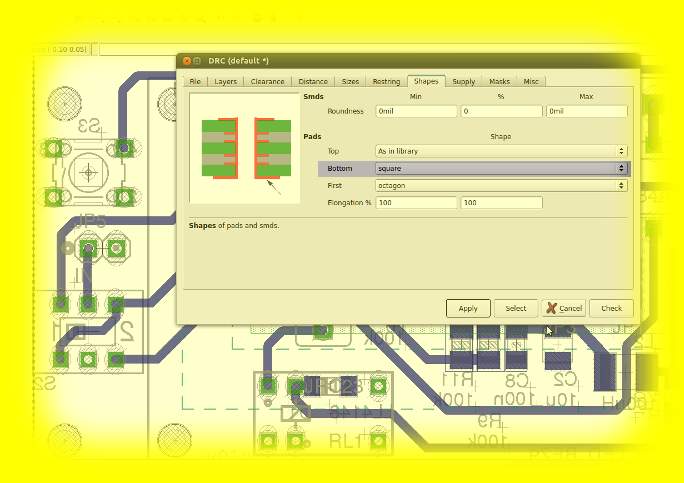

Oto ustawienie ERC, jak widać działa globalna zmiana pad'ów na wybranej warstwie:

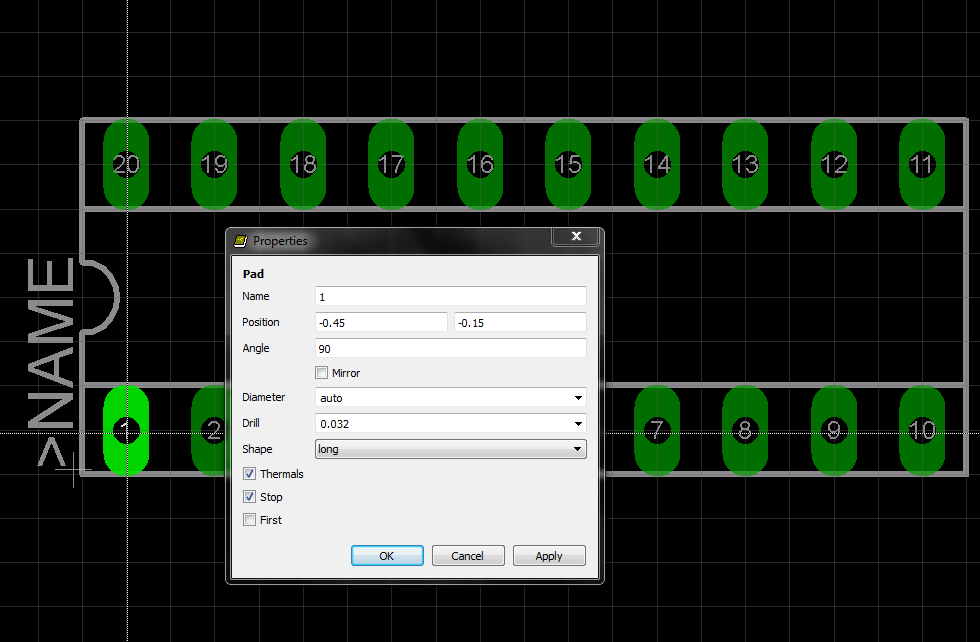

Obudowa elementu bibliotecznego standardowo wygląda tak:

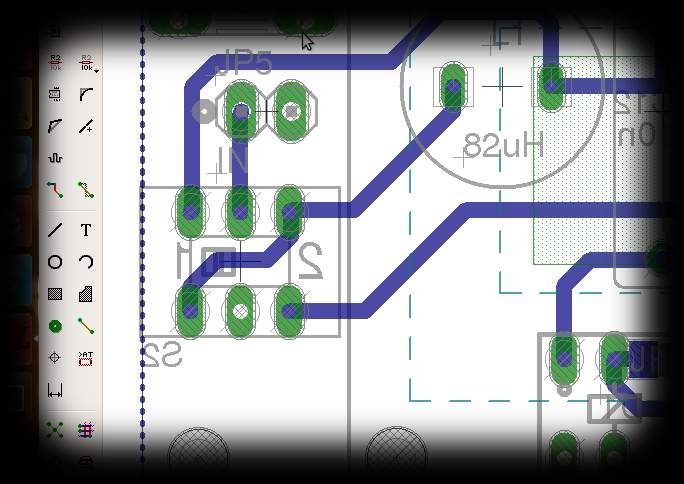

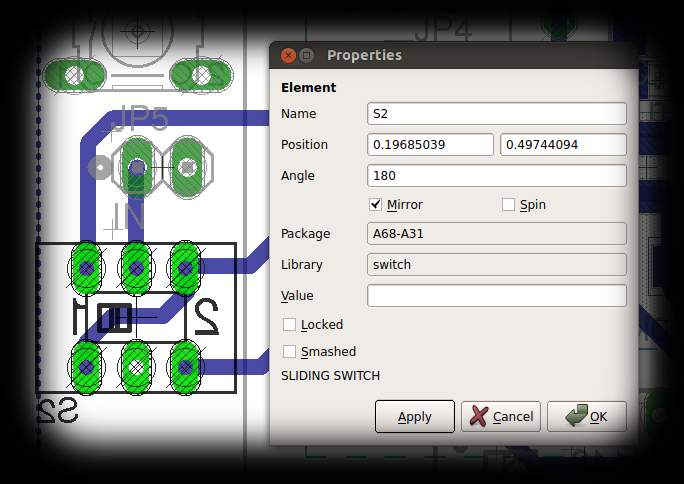

Po włączeniu [First] i [Update All] na PCB nic się nie dzieje.

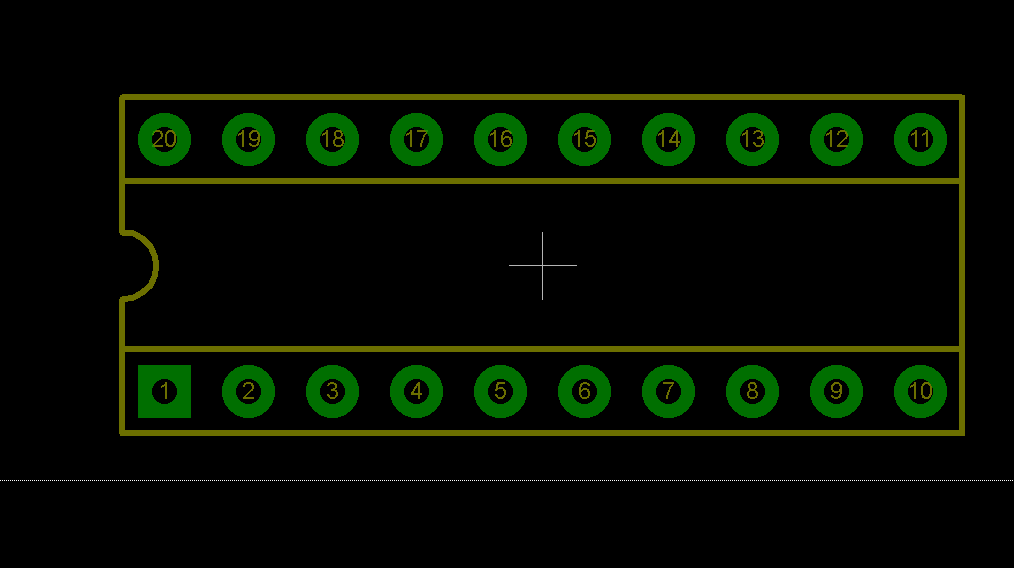

Po włączeniu [Square] obudowa w bibliotece się zmienia, ale na PCB dalej cisza. Przy okazji: jak ten [square] nieco zmodyfikować (np. zrobić go wydłużonym, taki jakby prostokąt podobny długością do pozostałych pad'ów)?



Może nie były to Przygody Bolka i Lolka, ale mam nadzieję, że w miarę naświetliłem kłopot. Pozdrawiam.

Przygody oglądałem widzę że wszystko robisz poprawnie.
Ale dlaczego masz dalej z tym kłopot, nie mam pojęcia
Może wersja której używasz ma jakiś feler.
Sprawdź to na innej wersji.

Wersja 6.0 takich kłopotów nie sprawia.

Zanim zainstalujesz inną wersję, starą musisz dokładnie odinstalować, aby nie pozostawić nie wiadomo czego, tym bardziej w rejestrze.

yogi009 napisał:

Przy okazji: jak ten [square] nieco zmodyfikować (np. zrobić go wydłużonym, taki jakby prostokąt podobny długością do pozostałych pad'ów)?

Wielkość pada zmieniasz w jego bibliotece, tam gdzie ustawiałeś First.
Zmień opcję Diameter z Auto na inną jaka Ci pasuje.

Testowałem to na 6.3 i 6.4 Light for Linux, może coś w tej wersji położyli. A za drugą część odpowiedzi serdecznie dziękuję, to się na pewno przyda. Pozdrawiam z Krainy Białych Niedźwiedzi
