Chłodziarka Peltiera. Komora ze stabilizowaną i regulowaną temperaturą.

tojapiotrek1 02 Mar 2005 18:18 4129 11
  • #1 1280242
    tojapiotrek1
    Poziom 11  
    Czesc nie jestem asem z elektroniki a chciałbym zbudować komorę chłodzącą ok 20x20x20cm przy wykorzystaniu ogniwa Peltiera. Komora powinna miec stabilizowaną i regulowaną temperaturę. Z góry dziękuję za pomoc


    Przeniesiony z działu "Radiotechnika".
    ankuch.
  • #2 1280398
    dzinks
    Poziom 12  
    Podaj proszę, jaka temperatura ma być wewnątrz tej komory i co ma być w niej chłodzone, to będzie można uściślić odpowiedź.

    Czy ta komora ma być szczelna czy będzie co jakiś czas otwierana?
  • #3 1280424
    tojapiotrek1
    Poziom 11  
    Zakres temperatur powinnien byc jak najszerszy. Mam ogniwo o mocy 86W, temperatura zapewne bedzie zalezec od strat ciepła przez komorę chłodziarki, wewnątrz nie bedzie przedmiotów o dużej poemności cieplej

    Dodano po 48 [sekundy]:

    jeszcze nie mam pomysłu jak zrobić komore

    Dodano po 1 [godziny] 10 [minuty]:

    Komora bedzie co jakis czas otwierana, chce zrobic pomiary przy niskich temperaturach
  • #4 1280713
    yes2mike
    VIP Zasłużony dla elektroda
    No, to i ja bede wdzieczny za info... Komora w sam raz na piec piwek :lol:
  • #5 1280818
    tojapiotrek1
    Poziom 11  
    jezeli ktos ma materiały lub mógłby mi pomóc bardzo prosze przesłac inormację na maila tojapiotrek1(_at_)o2.pl Dziekuje
  • Pomocny post
    #6 1281550
    gabik001
    Poziom 37  
    Ja moge tylko dodac ze ekperymentowalem i dobre efekty uzyskuje sie laczac kaskadowo ogniwa z tym ze od strony "cieplej" te ogniwa dosyc sie grzeja (przy laczeniu kaskadowym) a od strony "zimnej" mozna uzyskac dosyc fajna temperature.
    Pozdrawiam
  • Pomocny post
    #7 1281573
    wowka
    Poziom 28  

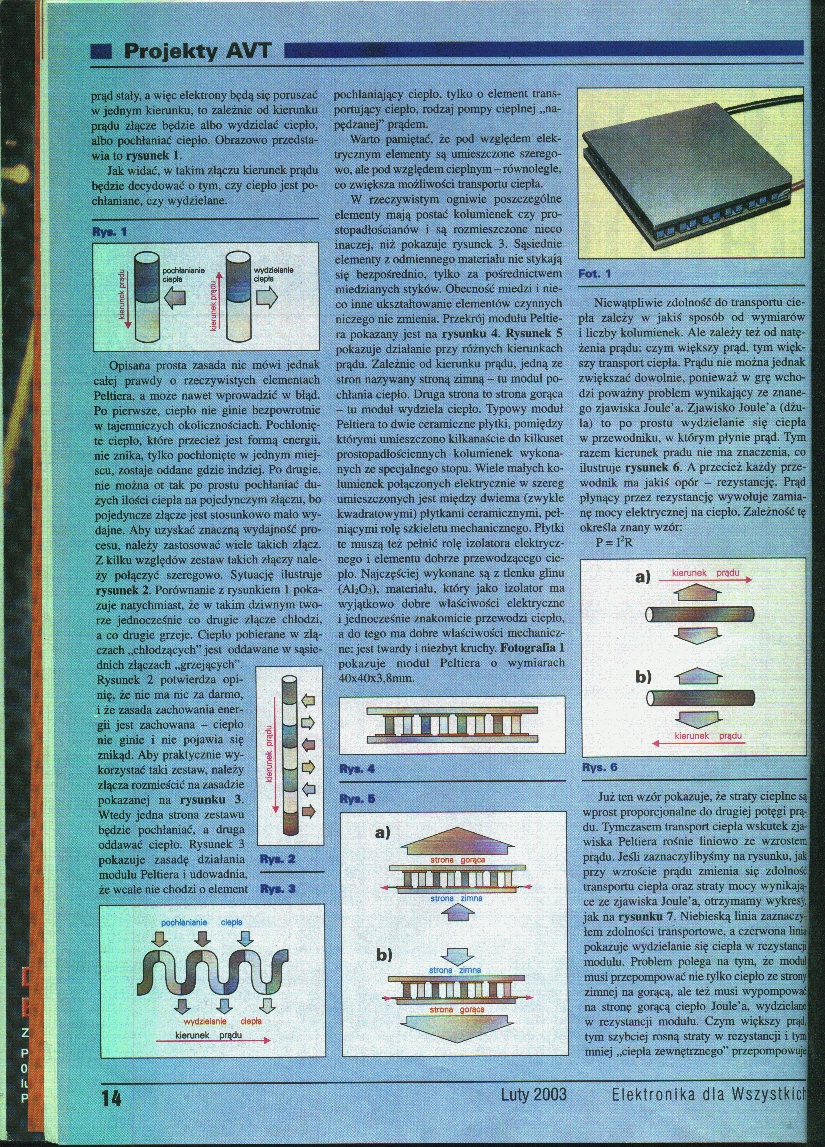

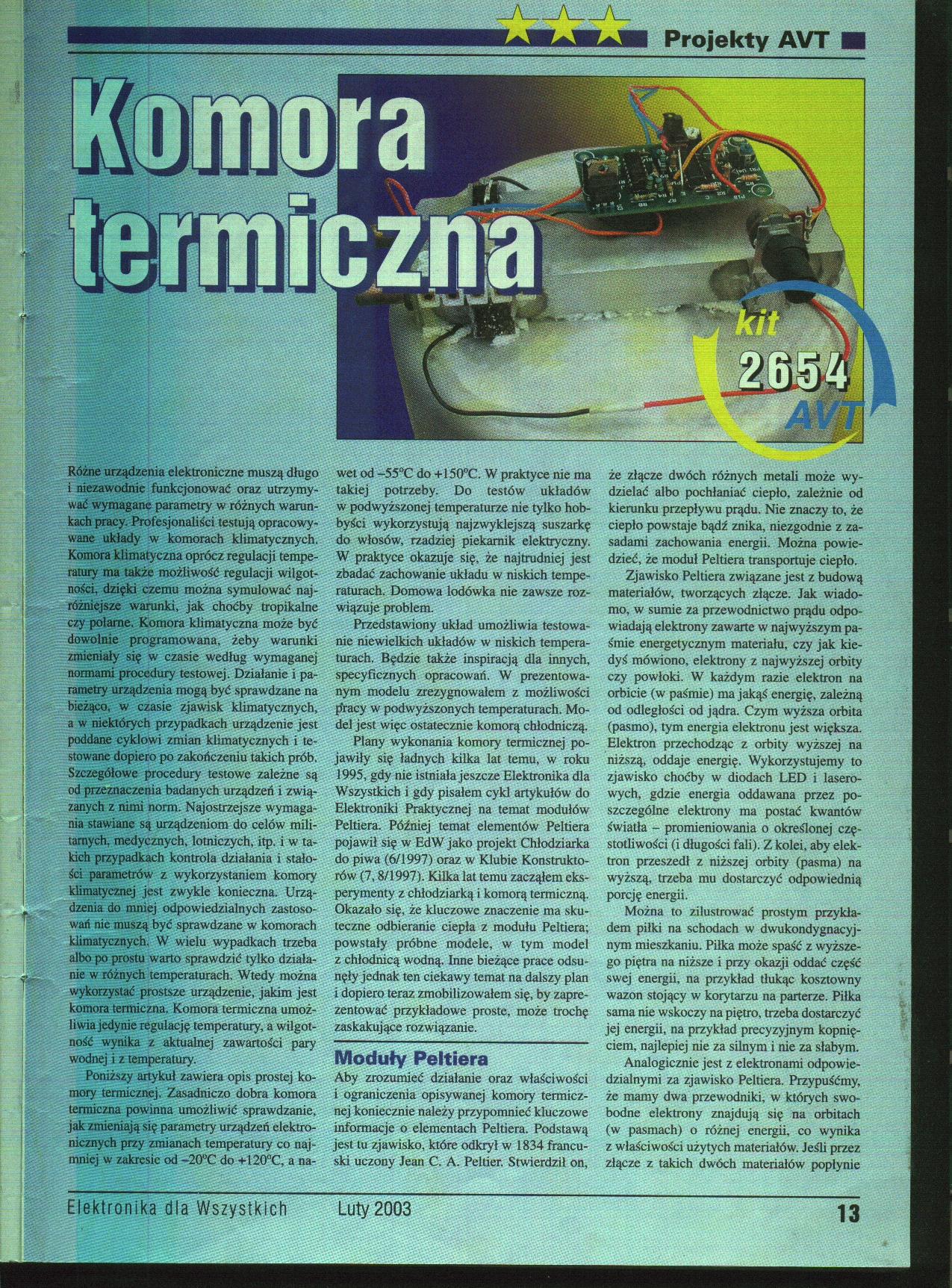

    Wrzucam projekt komory chlodniczej, ciekawy i dosc obszerny opis dzialania i sterowania modulami peltiera, jakosc troche marna ale taki juz mam skaner, niedosc ze powoli skanuje to jeszcze jakosc do dupy, no ale bardziej liczy sie tresc
  • #8 1293222
    LJ0
    Poziom 14  
    do jak niskich temperatur ma to zejść?
    robiłem badania i wykonywałem komory chłodzone tymi ogniwami, mogę coś podpowiedzieć
    tak poza tym to lodówki samochodowe są robione na tej zasadzie
    pozdro.
  • #9 1297980
    tojapiotrek1
    Poziom 11  
    Chciałbym aby zakres temperatur był możliwie największy, nie mam doświadczenia wiec nie potrafię określić szczegółowo parametrów. Z góry dziękuję za pomoc
  • #10 1298607
    LJ0
    Poziom 14  
    katalogowo pojedyncze moduły posiadają deltaT 50 do 70 st., kaskady podwójne, potrójne a nawet poczwórne dochodzą do 100 st., jednakże kaskady mają niewielką moc chłodzącą co przy dużych komorach niesprawdza się najlepiej.
    w takiej komorze jak twoja 8l. lepiej sprawdzą się pojedyncze moduły dużej mocy
    problemem jest szybkie i mocne odprowadzenie ciepła od grzewczej strony modułu, potrzebne są duże radiatory z wentylatorami
    moduły peltiera są bardzo prądożercze i musisz mieć naprawde solidny zasilacz
    dla porównania, ja robiłem prototypy mierników wilgotności gdzie schładzałem lustro do -65st w komoże 2cm3 przez którą ciągle przepływał badany gaz, komora była izolowana 10cm ściankami(5cm 90%prużnia, ekrany odblaskowe i 5cm pianka izolacyjna), potrójna kaskada z modułów peltiera o mocy 160W z których odprowadzałem ciepło radiatorem ulu 30cm x20cm x8cm i wentylatorem o wydajności 6m3/min.

    gdybyś przybliżył do czego to ma być i w jakich warunkach to będzie pracować, to możnaby obmyśleć dobry system chłodzenia do tego,
    oprucz peltiera można użyć chłodziarki kompresorowej, a z ciekawszych to vortex tube
    pozdro.
  • #11 1298673
    john_t
    Poziom 29  
    Nie oczekuj TU szczegółowych wypowiedzi (obliczeń) za mało danych teoretycznych. Z grubsza przy komorze 20x20x20cm i 86W mocy jeśli zaizolujesz np. 5cm styropianem z folią aluminiową w środku możesz osiągnąć bardzo niską temperarurę (przy odpowiednio długo i szczelnie zamkniętej komorze). Ale najlepiej sprawdzić to doświadczalnie. Nikt Ci dokładnie tu nie odpowie ile to będzie stopni (poniżej zera). Pamiętaj aby po stronie "gorącej" Peltiera założyć radiator z wymuszonym chłodzeniem np. wentylatorem.
    PS.
    Pamiętaj o biegunowości zasilania moduł Peltiera to pompa ciepła o zjawisku odwracalnym.

    Dodano po 2 [minuty]:

    Nie oczekuj TU szczegółowych wypowiedzi (obliczeń) za mało danych teoretycznych. Z grubsza przy komorze 20x20x20cm i 86W mocy jeśli zaizolujesz np. 5cm styropianem z folią aluminiową w środku możesz osiągnąć bardzo niską temperarurę (przy odpowiednio długo i szczelnie zamkniętej komorze). Ale najlepiej sprawdzić to doświadczalnie. Nikt Ci dokładnie tu nie odpowie ile to będzie stopni (poniżej zera). Pamiętaj aby po stronie "gorącej" Peltiera założyć radiator z wymuszonym chłodzeniem np. wentylatorem.
